Системы вибромониторинга АСТД-2МК
| Номер в ГРСИ РФ: | 98823-26 |
|---|---|
| Производитель / заявитель: | ООО "Торговый дом "Технекон", г.Москва |
Системы вибромониторинга АСТД-2МК (далее - системы вибромониторинга) предназначены для измерений и контроля характеристик вибрации (виброускорение, виброскорость, вибропремещение), относительного перемещения и частоты вращения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98823-26 | |||||||||
| Действует | по 23.06.2031 | |||||||||
| Наименование | Системы вибромониторинга | |||||||||
| Модель | АСТД-2МК | |||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fc075cbb-e5c5-ca09-b663-db89bbee8861 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ТД «Технекон», РОССИЯ, 17418, г. Москва, ул.Новочерёмушкинская, д.63, к. 2, эт. 2, помещ. XV, ком. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-586-204-2025 ГСИ. Системы вибромониторинга АСТД-2МК. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98823-26: Описание типа
2026-98823-26.pdf
|
Скачать | 455.9 КБ | |
|
98823-26: Методика поверки
РТ-МП-586-204-2025
2026-mp98823-26.pdf
|
Скачать | 6.8 MБ |
Описание типа
Назначение
Системы вибромониторинга АСТД-2МК (далее - системы вибромониторинга) предназначены для измерений и контроля характеристик вибрации (виброускорение, виброскорость, вибропремещение), относительного перемещения и частоты вращения.
Описание
Принцип действия систем вибромониторинга основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
Системы вибромониторинга представляют собой виброизмерительную контрольносигнальную систему, состоящую из приборов виброизмерительных вторичных СТД-3168К (далее - приборов СТД-3168К) в количестве от одного до трех штук, модуля ввода-вывода ТОМ-431, первичных преобразователей абсолютной и относительной вибрации, датчиков частоты вращения и фазовых меток, устройств преобразования и согласования сигналов.
Системы вибромониторинга имеют цифровые выходы через интерфейсы RS-422/RS-485 и Ethernet, аналоговые выходы тока и/или напряжения, а также дискретные выходы контроля и сигнализации: состояние систем вибромониторинга, режим работы систем вибромониторинга, предупредительная и аварийная сигнализация по параметрам контроля.
Системы вибромониторинга осуществляют контроль оборудования посредством измерения и вычисления параметров вибрации (среднее квадратическое значение, амплитудное значение, размах, среднее значение, пик-фактор) и сравнения полученных данных с допустимыми уровнями (уставками).
Пломбирование систем вибромониторинга АСТД-2МК не предусмотрено.
Нанесение знака поверки на системы вибромониторинга АСТД-2МК не предусмотрено.
Заводской номер наносится на табличку с производственными данными методом гравировки в цифровом формате, расположенную на корпусе каждого прибора СТД-3168К.
Приборы СТД-3168К выполнены в крейтовом исполнении со сменными модулями (модуль питания, модуль контроллерный, модули измерительные многоканальные различного типа, модули вывода аналоговых сигналов, модули ввода-вывода дискретных сигналов) и включают в себя до 32 каналов измерений виброускорения, виброскорости и относительного перемещения и до 4 каналов измерений частоты вращения.
Приборы СТД-3168К осуществляют: синхронный сбор и цифровую обработку сигналов по всем каналам; вычисление параметров вибрации (виброперемещения, виброскорости, виброускорения), относительного перемещения (осевого смещения), частоты вращения; контроль уставок с замыканием выходных реле предупредительной и аварийной сигнализации; осуществляет формирование аналоговых выходных сигналов, пропорциональных измеренным параметрам; передачу сигналов и параметров по интерфейсам RS-485/RS-422 и Ethernet в цифровом виде.
Для формирования аналоговых выходных сигналов, пропорциональных измеренным параметрам, может использоваться модуль ввода-вывода ЮМ-631, входящий в состав прибора СТД-3168К, или модуль ввода-вывода ЮМ-431.
Приборы СТД-3168К имеют несколько вариантов исполнений: СТД-3168К-01, СТД-3168К-02 и СТД-3168К-04, различающихся габаритными размерами и количеством устанавливаемых сменных модулей. Исполнения СТД-3168К-04 имеют 8 сменных модулей; СТД-3168К-01 имеет 4 сменных модуля; СТД-3168К-02 имеет 6 сменных модулей.
Модуль ввода-вывода ЮМ-431 имеет 2 дискретных входа и 4 аналоговых выхода по току от 4 до 20 мА и от 0 до 20 мА или по напряжению от 0 до 5 В и от 0 до 10 В.
Общий вид прибора СТД-3168К представлен на рисунке 1, табличка с производственными данными и заводским номером и место ее крепления представлены на рисунке 2; общий вид модуля ввода-вывода ЮМ-431 представлен на рисунке 3.

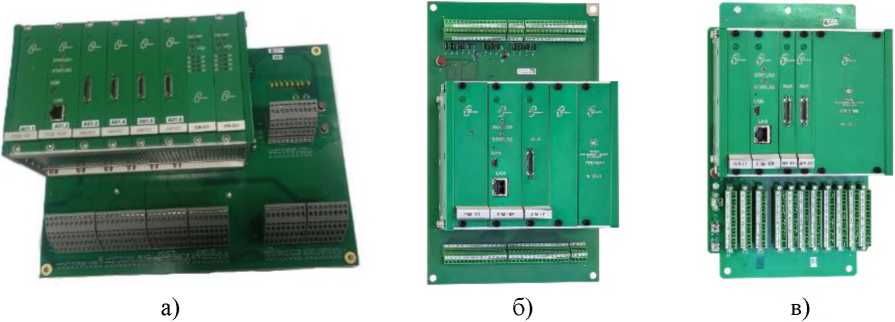

Рисунок 1 - Общий вид прибора СТД-3168К:
а) - исполнение СТД-3168К-04;
б) - исполнение СТД-3168К-01; в) - исполнение СТД-3168К-02.

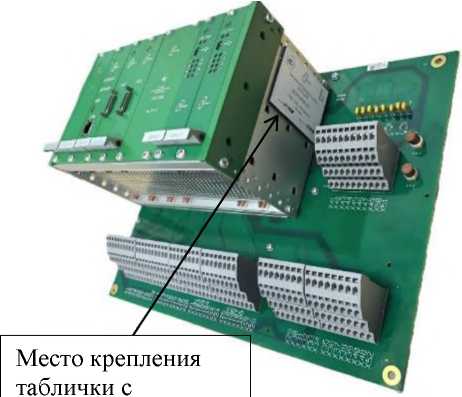

заводским номером
Рисунок 2 - Табличка с производственными данными и заводским номером и место ее крепления
Рисунок 3 - Общий вид модуля ввода-вывода ЮМ-431
Структура обозначения прибора СТД-3168К:
|
СТД-3168К-01. СТД-3168К-02. СТД-3168К-04. |
А. |
Б. |
В. |
Г. |
д. |
Е. |
Ж. |
3. |
где:
• А - тип модуля питания (от 1 до 2);
• Б - тип модуля контроллерного (от 1 до 3);
• В - тип измерительного модуля (от 1 до 15 -измерительные модули);
• Г, Д, Е - тип измерительного модуля (0 - модуль отсутствует, от 1 до 15 -измерительные модули);
• Ж, 3 - тип модуля ввода-вывода (0 - модуль отсутствует, от 1 до 4 - модули ввода-вывода).
В зависимости от типов и количества требуемых измерительных каналов прибор СТД-3168К может комплектоваться различными типами измерительных модулей и модулей ввода-вывода, указанными в таблице 1.
Всего в прибор СТД-3168К может быть установлено до четырех измерительных модулей и до двух модулей ввода-вывода в зависимости от номера исполнения прибора СТД-3168К.
Дополнительно в прибор СТД-3168К обязательно входит один модуль питания и один модуль контроллерный.
Для измерения и контроля частоты вращения контролируемого оборудования используются до четырех каналов частоты вращения прибора СТД-3168К, реализованных в модуле контроллерном. Также модуль контроллерный имеет четыре дискретных выхода сигнализации.
Таблица 1 - Характеристики сменных модулей прибора СТД-3168К
|
№ и.и. |
Тип модуля |
Назначение и основные характеристики |
|
1 |
Модуль питания PSM-101, PSM-102 |
Модуль питания прибора СТД-3168К. В изделии используется один модуль питания. |
|
2 |
Модуль контроллерный РСМ-1620 |
Модуль контроллерный. В изделии используется один модуль данного типа. Выполняет функции управления прибором СТД-3168К и реализует функции цифровой обработки сигналов. |
|
3 |
Модуль измерительный AIM-801, AIM-401 |
Модуль измерительный 8/4 -канальный, входы ±10В. Для подключения вибропреобразователей, устройств согласующих, драйверов или сигналов по напряжению. |
|
№ и.и. |
Тип модуля |
Назначение и основные характеристики |
|
4 |
Модуль измерительный AIM-812, AIM-412 |
Модуль измерительный 8/4 -канальный, входы от 0 до -20 В. Для подключения вибропреобразователей, устройств согласующих, драйверов или сигналов по напряжению. |
|
5 |
Модуль измерительный AIM-813, AIM-413 |
Модуль измерительный 8/4 -канальный, входы от 0 до 20 В. Для подключения преобразователей стандарта IEPE и устройств согласующих или сигналов по напряжению. |
|
6 |
Модуль измерительный AIM-804, AIM-404 |
Модуль измерительный 8/4 -канальный, дифференциальные входы ±9 В. Для подключения вибропреобразователей, устройств согласующих, драйверов или сигналов по напряжению. |
|
7 |
Модуль измерительный AIM-805, AIM-405, AIM-815, AIM-415 |
Модуль измерительный 8/4 -канальный, входы от 0 до 24 мА. Для подключения сигналов по току. С питанием каналов (AIM-815, AIM-415) и без выходов питания каналов (AIM-805, AIM-405). |
|
8 |
Модуль ввода-вывода ЮМ-631 |
Модуль ввода-вывода с 6 аналоговыми выходами, 2 дискретными входами. Аналоговые выходы от 0 до 5 В/ от 0 до 10 В и от 4 до 20 мА/ от 0 до 20 мА |
|
9 |
Модуль ввода-вывода ЮМ-041 |
Модуль ввода-вывода с дискретными выходами. |
Каналы измерений виброускорения и виброскорости предназначены для измерений среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения и виброскорости. Каждый канал состоит из первичного преобразователя и/или прибора измерительного вторичного СТД-3168К. В качестве первичных преобразователей (абсолютной вибрации) используются вибропреобразователи IEPE-типа или с выходом по заряду, к которым подключены устройства согласующие, включающие усилитель заряда и сменный модуль. В зависимости от требуемой компоновки канала измерительная цепь может включать модули измерительные AIM-ххх, модуль аналогового ввода-вывода ЮМ-631 (может отсутствовать) из состава прибора СТД-3168К или модуль аналогового ввода-вывода ЮМ-431 (может отсутствовать), устройство согласующее (может отсутствовать) и соединительные кабели.
Состав каналов измерений виброускорения и виброскорости представлен в таблице 2.
Таблица 2 - Состав каналов измерений виброускорения и виброскорости
|
№ и.и. |
Вибропреобразователь |
Измерительная цепь | ||
|
Согласующее устройство |
Модуль измерительный из состава прибора СТД-3168К |
Модуль аналогового вывода (может отсутствовать) | ||
|
1. |
МВ-43, МВ-44, МВ-46, МВ-47 |
УС-091-хх, УС-091М-хх |
AIM-804, AIM-404, AIM-801, AIM-401 |
ЮМ-631 (из состава прибора СТД-3168К), ЮМ-431 |
|
УС-09 IM-xE-xx |
AIM-813, AIM-413 | |||
|
2. |
ВП-602, ВП-603, |
- | ||
|
3. |
УС-091-хх УС-091М-хх |
AIM-804, AIM-404, AIM-801, AIM-401 | ||
|
УС-09 IM-xE-xx |
AIM-813, AIM-413 | |||
|
4. |
AIM-804, AIM-404, AIM-801, AIM-401, AIM-812, AIM-412, AIM-813, AIM-413 | |||
|
5. |
AIM-805, AIM-405, AIM-815, AIM-415 | |||
В качестве IEPE-вибропреобразователей используются вибропреобразователи со встроенной электроникой ВП-602 и ВП-603 производства ООО «ТД «Технекон» (г. Москва). В качестве вибропреобразователей с выходом по заряду используются вибропреобразователи МВ-43, МВ-44, МВ-46, МВ-47 производства АО «Вибро-прибор» (г. С-Петербург).
Общий вид вибропреобразователей представлен на рисунке 4.
ВП-602
ВП-603
МВ-46
МВ-43, МВ-44, МВ-47
Рисунок 4 - Общий вид вибропреобразователей ВП-602, ВП-603, МВ-43, МВ-44, МВ-46, МВ-47
В качестве устройств согласующих для вибропреобразователей с выходом по заряду используются усилители заряда ПУ-06 и ПУ-06.1 со сменными модулями УС-091-хх, УС-091М-хх и УС-091М-хЕ-хх производства ООО «ТД «Технекон» (г. Москва).

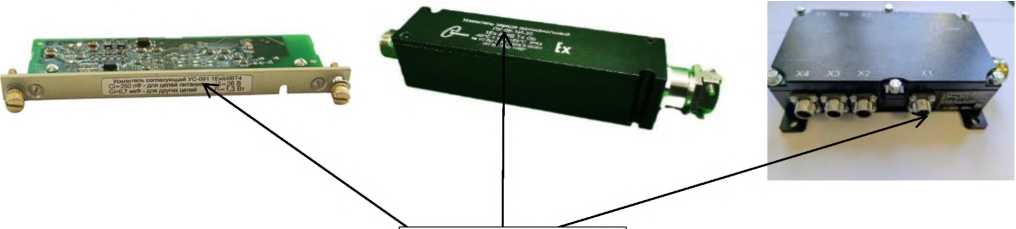

Общий вид усилителей заряда ПУ-06 и ПУ-06.1 и сменных модулей усилителей согласующих типа УС-091-хх, УС-091М-хх и УС-091М-хЕ-хх представлен на рисунке 5.
Место нанесения заводского
УС-091-хх, УС-091М-хх и УС- ПУ-06.1 ПУ-06
091М-хЕ-хх
Рисунок 5 -Общий вид усилителей заряда ПУ-06 и ПУ-06.1 и сменных модулей УС-091-хх, УС-091М-хх и УС-091М-хЕ-хх
Каналы измерений вибрации и относительного перемещения предназначены для измерения параметров виброперемещения (среднее квадратическое значение (СКЗ), амплитудное (пиковое) значение и размах) и осевого смещения. Каждый канал состоит из вихретокового преобразователя (измерителя вибрации и линейных перемещений) и/или прибора измерительного вторичного СТД-3168К. В зависимости от требуемой компоновки канала измерительная цепь может включать модули измерительные А1М-ххх, модуль аналогового ввода-вывода ЮМ-631 (может отсутствовать) из состава прибора СТД-3168К или модуль аналогового ввода-вывода ЮМ-431 (может отсутствовать), драйвер из состава измерителя линейных перемещений (может отсутствовать).
Состав каналов измерений вибрации и относительного перемещения представлен в таблице 3.
Таблица 3 - Состав каналов измерений вибрации и относительного перемещения
|
№ и.и. |
Измеритель вибрации и линейных перемещений |
Измерительная цепь | ||
|
Драйвер из состава измерителя вибрации и линейных перемещений |
Модуль измерительный из состава прибора СТД-3168К |
Модуль аналогового вывода (может отсутствовать) | ||
|
1. |
ИЛП-1 |
РМТ-210 |
AIM-804, AIM-404 |
ЮМ-631 (из состава прибора СТД-3168К), ЮМ-431 |
|
РМТ-212, РМТ-212А |
AIM-812, AIM-412 | |||
|
РМТ-213, РМТ-213А |
AIM-804, AIM-404 | |||
|
2. |
ИЛП-2 |
РМТ-12х |
AIM-804, AIM-404, AIM-801, AIM-401 | |
|
3. |
ИЛП-3 |
- |
AIM-804, AIM-404 | |
|
4. |
— |
— |
AIM-812, AIM-412, AIM-804, AIM-404, AIM-801, AIM-401 | |
|
5. |
— |
— |
AIM-805, AIM-405, AIM-815, AIM-415 | |
В качестве первичных вихретоковых преобразователей используются измерители вибрации и линейных перемещений: одноканальный ИЛП-1, двухканальные ИЛП-2 и трехканальный ИЛП-3, производства ООО «ТД «Технекон» (г.Москва).
Измеритель вибрации и линейных перемещений одноканальный ИЛП-1 состоит из вихретокового преобразователя (пробника) и драйвера РМТ-21х (РМТ-210, РМТ-212, РМТ-212А, РМТ-213, РМТ-213А). Измеритель вибрации и линейных перемещений двухканальный ИЛП-2 состоит из вихретокового преобразователя (пробника) и драйвера РМТ-12х (РТМ-120, РМТ-120А, РМТ-120-1, РМТ-120А-1). Измеритель вибрации и линейных перемещений трехканальный ИЛП-3 состоит из вихретокового преобразователя (пробника), гермоввода ГВ-01М и адаптера гермоввода ГВ-01М.
Общий вид измерителей вибрации и линейных перемещений ИЛП-1, ИЛП-2 и ИЛП-3 представлен на рисунке 6.
ИЛП-1
ИЛП-2
ИЛП-3
Рисунок 6 - Общий вид измерителей вибрации и линейных перемещений:
ИЛП-1, ИЛП-2 и ИЛП-3
Каналы измерений частоты вращения состоят из измерителя вибрации и линейных перемещений, формирователя ФР-04-5 (может отсутствовать) и/или прибора измерительного вторичного СТД-3168К.
В зависимости от требуемой компоновки канала измерительная цепь может включать модули измерительные AIM-ххх или модуль контроллерный РСМ-1620, модуль аналогового ввода-вывода ЮМ-631 (может отсутствовать) из состава прибора СТД-3168К или модуль аналогового ввода-вывода ЮМ-431 (может отсутствовать), формирователь ФР-04-5 (может отсутствовать).
Состав каналов измерений частоты вращения представлен в таблице 4.
Таблица 4 - Состав каналов измерений частоты вращения
|
№ и.и. |
Измеритель вибрации и линейных перемещений |
Измерительная цепь | ||
|
Формирователь (может отсутствовать) |
Модуль контроллерный/ модуль измерительный из состава прибора СТД-3168К |
Модуль аналогового ввода-вывода (может отсутствовать) | ||
|
1. |
ИЛП-1 |
ФР-04-5 |
РСМ - 1620 |
ЮМ-631 (из состава прибора СТД-3168К), ЮМ-431 |
|
2. |
ИЛП-2 | |||
|
3. |
ИЛП-3 | |||
|
4. |
- | |||
|
5. |
— |
— |
AIM-805, АШ-405, АШ-815, АШ-415 | |
В качестве измерителей вибрации и линейных перемещений используются: одноканальный ИЛП-1, двухканальные ИЛП-2 и трехканальный ИЛП-3 производства ООО «ТД «Технекон» (г. Москва).
Трехканальный формирователь развязывающий с барьерами искрозащиты ФР-04-5 предназначен для приема сигнала и последующего преобразования сигналов в нормализованные прямоугольные электрические импульсы с периодом, соответствующим периоду входного сигнала. Общий вид формирователя ФР-04-5 представлен на рисунке 7.
ФР-04-5
Рисунок 7 -Общий вид формирователя ФР-04-5
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC32 для контроля его целостности в памяти СИ.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 5 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
СТД-3168К |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.X.Y.Z |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
Монитор СТД-3168К |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х |
Технические характеристики
Таблица 6 - Метрологические характеристики_____
|
Наименование характеристики |
Значения характеристики |
|
1 |
2 |
|
Каналы измерений виброускорения / виброскорости | |
|
Диапазоны измерений виброускорения (СКЗ), м/с2: | |
|
- для измерительных каналов в составе: - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный AIM-804/ AIM-404/ AIM-801/ AIM-401 - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хЕ-хх; модуль измерительный AIM-813/ AIM-413 - вибропреобразователь ВП-602/ ВП-603; модуль измерительный AIM-813, AIM-413 - согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный AIM-804/ AIM-404/ AIM-801/ AIM-401 - согласующее устройство УС-091М-хЕ-хх; модуль измерительный AIM-813/ AIM-413 |
от 1,5 до 350 от 1,5 до 140 от 0,5 до 140 от 0,5 до 75 |
|
- для измерительных каналов в составе: модуль измерительный AIM-804/ AIM-404/ AIM-801/ А1М-401/ AIM-813/ AIM-413/ AIM-812/ AIM-412 |
от 5 до 3500 от 0,5 до 350 |
|
- для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415 |
от 5 до 350 от 1 до 100 от 0,5 до 50 от 0,5 до 25 |
|
1 |
2 |
|
Диапазоны измерений виброскорости (СКЗ), мм/с: | |
|
- для измерительных каналов в составе: - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный AIM-804/ AIM-404/ АШ-801/ AIM-401 - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хЕ-хх; модуль измерительный АШ-813/ АШ-413 - вибропреобразователь ВП-602/ ВП-603; модуль измерительный АШ-813, АШ-413 - согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный АШ-804/ АШ-404/ АШ-801/ АШ-401 - согласующее устройство УС-091М-хЕ-хх; модуль измерительный АШ-813/ АШ-413 |
от 0,5 до 500 от 0,5 до 100 от 0,5 до 50 |
|
- для измерительных каналов в составе: модуль измерительный АШ-804/ AIM-404/ АШ-801/ АШ-401/ АШ-813/ АШ-413/ АШ-812/ АШ-412 |
от 1,5 до 1500 от 0,5 до 500 |
|
- для измерительных каналов в составе: модуль измерительный АШ-805/ А1М-405/ А1М-815/ АШ-415 |
от 5 до 250 от 1 до 100 от 0,5 до 50 от 0,5 до 25 от 0,5 до 10 |
|
Диапазоны входного напряжения переменного тока каналов измерений параметров виброускорения и виброскорости, В: | |
|
- для измерительных каналов в составе: модуль измерительный АШ-804/ АШ-404 |
от ± 0,005 до ± 9 |
|
- для измерительных каналов в составе: модуль измерительный АШ-801/АШ-401 |
от ± 0,005 до ± 10 |
|
- для измерительных каналов в составе: модуль измерительный АШ-813/ АШ-413 |
от +0,02 до +20 |
|
- для измерительных каналов в составе: модуль измерительный АШ-812/ АШ-412 |
от -0,02 до -20 |
|
Диапазон входного постоянного тока каналов измерений параметров виброускорения и виброскорости для измерительных каналов в составе: модуль измерительный А1М-805/ А1М-405/ АШ-815/ АШ-415, мА |
от 0,5 до 24 |
|
1 |
2 |
|
Диапазоны рабочих частот при измерении параметров виброускорения и виброскорости, Гц: | |
|
- для измерительных каналов в составе: - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный AIM-804/ AIM-404/ АШ-801/ AIM-401 - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хЕ-хх; модуль измерительный АШ-813/ АШ-413 - вибропреобразователь ВП-602/ ВП-603; модуль измерительный АШ-813, АШ-413 - согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный АШ-804/ АШ-404/ АШ-801/ АШ-401 - согласующее устройство УС-091М-хЕ-хх; модуль измерительный АШ-813/ АШ-413 |
от 2 до 5000 от 2 до 1000 от 10 до 1000 от 30 до 1000 |
|
-для измерительных каналов в составе: модуль измерительный АШ-804/ АШ-404 |
от 2 до 8000 от 3 до 8000 от 3 до 5000 от 10 до 1000 от 30 до 1000 |
|
- для измерительных каналов в составе: модуль измерительный АШ-801/ АШ-401/ А1М-813/ АШ-413/ АШ-812/ АШ-412 |
от 2 до 15000 от 3 до 15000 от 3 до 5000 от 10 до 1000 от 30 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений параметров виброускорения и виброскорости в диапазоне измерений и в диапазоне рабочих частот, %: | |
|
- для измерительных каналов в составе: - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный АШ-804/ AIM-404/ АШ-801/ АШ-401 - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хЕ-хх; модуль измерительный АШ-813/ АШ-413 - вибропреобразователь ВП-602/ ВП-603; модуль измерительный АШ-813, АШ-413 - согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный АШ-804/ АШ-404/ АШ-801/ АШ-401 - согласующее устройство УС-091М-хЕ-хх; модуль измерительный АШ-813/ АШ-413 |
± 10 |
|
- для измерительных каналов в составе: модуль измерительный АШ-804/ А1М-404/ А1М-801/ АШ-401/ АШ-813/ АШ-413/ АШ-812/ АШ-412 |
±4 |
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности измерений параметров виброускорения и виброскорости в диапазоне измерений для каналов с входом по постоянному току для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415, % |
±4 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров виброускорения и виброскорости, вызванной изменением температуры окружающего воздуха, %/°С: | |
|
- для измерительных каналов в составе: - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хх/ УС-091М-хх; модуль измерительный AIM-804/ AIM-404/ AIM-801/ AIM-401 - вибропреобразователь МВ-43/ МВ-44/ МВ46/ МВ-47; согласующее устройство УС-091-хЕ-хх; модуль измерительный AIM-813/ AIM-413 |
±0,23 |
|
- для измерительных каналов в составе: - вибропреобразователь ВП-602/ ВП-603; модуль измерительный AIM-813, AIM-413 |
± 0,056 |
|
- для измерительных каналов в составе: модуль измерительный AIM-804/ AIM-404/ AIM-801/ AIM-401/ AIM-813/ AIM-413/ AIM-812/ AIM-412 |
±0,02 |
|
- для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415 |
±0,41 |
|
Каналы измерений вибрации и относительного перемещения | |
|
Диапазоны измерений постоянного (статического) смещения, мм: | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ НЛП-2/ ИЛП-3; модуль измерительный AIM-804/ А1М-404/ AIM-801/AIM-401 - измеритель вибрации и линейных перемещений НЛП-1; модуль измерительный AIM-812/ AIM-412 |
от -1,5 до +1,5 от -1,0 до +1,0 от -0,5 до +0,5 |
|
- для измерительных каналов в составе: модуль измерительный AIM-804/ AIM-404/ AIM-801/ AIM-401/ AIM-812/ AIM-412/ AIM-805/ AIM-405/ AIM-815/ AIM-415 |
от -5,0 до +5,0 от -3,0 до +3,0 от -1,0 до +1,0 от -0,5 до +0,5 |
|
Диапазоны входного напряжения постоянного тока каналов измерений постоянного (статического) смещения, В: | |
|
- для измерительных каналов в составе: модуль измерительный AIM-804/ AIM-404 |
от -9 до -0,005 от +0,005 до +9 |
|
- для измерительных каналов в составе: модуль измерительный AIM-801/AIM-401 |
от -10 до -0,005 от +0,005 до +10 |
|
- для измерительных каналов в составе: модуль измерительный AIM-812/ AIM-412 |
от -0,02 до -20 |
|
Диапазон входного постоянного тока каналов измерений постоянного (статического) смещения для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ А1М-815/ AIM-415, мА |
от 4 до 20 |
|
1 |
2 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений постоянного (статического) смещения, %: | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ НЛП-2/ ИЛП-3; модуль измерительный AIM-804/ А1М-404/ AIM-801/ AIM-401 - измеритель вибрации и линейных перемещений НЛП-1; модуль измерительный АШ-812/ AIM-412 |
±3,5 |
|
- для измерительных каналов в составе: модуль измерительный AIM-801/ AIM-401/ AIM-804/ AIM-404/ AIM-812/ AIM-412/ AIM-805/ AIM-405/ AIM-815/ AIM-415 |
±2 |
|
Диапазоны измерений размаха виброперемещения, мкм: | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ НЛП-2/ ИЛП-3; модуль измерительный AIM-804/ А1М-404/ AIM-801/AIM-401 - измеритель вибрации и линейных перемещений ИЛП-1; модуль измерительный AIM-812/ AIM-412 |
от 10 до 1000 от 10 до 500 от 5 до 250 от 10 до 250 от 5 до 200 от 5 до 100 |
|
- для измерительных каналов в составе: модуль измерительный AIM-804/ AIM-404 |
от 5 до 4000 от 5 до 2000 от 5 до 1000 от 5 до 250 от 5 до 200 от 5 до 100 |
|
- для измерительных каналов в составе: модуль измерительный AIM-801/AIM-401 |
от 5 до 4000 от 5 до 2000 от 5 до 1000 от 5 до 250 от 5 до 200 от 5 до 100 |
|
- для измерительных каналов в составе: модуль измерительный AIM-812/ AIM-412 |
от 5 до 4000 от 5 до 2000 от 5 до 1000 от 5 до 250 от 5 до 200 от 5 до 100 |
|
- для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415 |
от 5 до 2000 от 5 до 1000 от 5 до 250 от 5 до 200 от 5 до 100 |
|
1 |
2 |
|
Диапазоны входного напряжения переменного тока каналов измерений параметров виброперемещения, В: | |
|
- для измерительных каналов в составе: модуль измерительный АШ-804/ AIM-404 |
от ± 0,005 до ± 9 |
|
- для измерительных каналов в составе: модуль измерительный АШ-801/АШ-401 |
от ± 0,005 до ± 10 |
|
- для измерительных каналов в составе: модуль измерительный АШ-812/ АШ-412 |
от -0,02 до -20 |
|
Диапазон входного постоянного тока каналов измерений параметров виброперемещения для измерительных каналов в составе: модуль измерительный А1М-805/ А1М-405/ А1М-815/ АШ-415, мА |
от 0,5 до 24 |
|
Диапазоны рабочих частот при измерении параметров виброперемещения, Гц: | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ ИЛП-2/ ИЛП-3; модуль измерительный А1М-804/ А1М-404/ АШ-801/АШ-401 - измеритель вибрации и линейных перемещений ИЛП-1; модуль измерительный АШ-812/ АШ-412 |
от 2 до 1000 от 5 до 1000 от 10 до 1000 от 5 до 2000 |
|
- для измерительных каналов в составе: модуль измерительный АШ-804/ АШ-404 |
от 2 до 8000 от 3 до 8000 от 3 до 5000 от 10 до 1000 от 5 до 1000 от 10 до 1000 от 5 до 2000 |
|
- для измерительных каналов в составе: модуль измерительный АШ-801/ АШ-401/ А1М-812/ АШ-412 |
от 2 до 15000 от 3 до 15000 от 3 до 5000 от 10 до 1000 от 5 до 1000 от 10 до 1000 от 5 до 2000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений параметров виброперемещения в диапазоне измерений и в диапазоне рабочих частот, %: | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ ИЛП-2/ ИЛП-3; модуль измерительный А1М-804/ А1М-404/ АШ-801/АШ-401 - измеритель вибрации и линейных перемещений ИЛП-1; модуль измерительный АШ-812/ АШ-412 |
± 10 |
|
- для измерительных каналов в составе: модуль измерительный АШ-801/ АШ-401/ А1М-804/ АШ-404/ АШ-812/ АШ-412 |
±3,5 |
|
1 |
2 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений параметров виброперемещения в диапазоне измерений для каналов с входом по постоянному току для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415, % |
±3,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений постоянного (статического) смещения и виброперемещения, вызванной изменением температуры окружающего воздуха, %/°С |
±0,23 |
|
Каналы измерений частоты вращения | |
|
Диапазоны измерений частоты вращения, об/мин: | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ ИЛП-2/ИЛП-3; формирователь ФР-04-5; модуль контроллерный РСМ-1620; - измеритель вибрации и линейных перемещений ИЛП-1/ ИЛП-2/ИЛП-3; модуль контроллерный РСМ-1620 |
от 60 до 60 000 от 60 до 30 000 от 600 до 12 000 |
|
- для измерительных каналов в составе: - формирователь ФР-04-5; модуль контроллерный РСМ-1620; - модуль контроллерный РСМ-1620; - модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415 |
от 300 до 300 000 от 120 до 120 000 от 60 до 60 000 от 60 до 30 000 от 600 до 12 000 |
|
Диапазон входного постоянного тока каналов измерений частоты вращения для измерительных каналов в составе: модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415, мА |
от 0,5 до 24 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений частоты вращения, % | |
|
- для измерительных каналов в составе: - измеритель вибрации и линейных перемещений ИЛП-1/ ИЛП-2/ИЛП-3; формирователь ФР-04-5; модуль контроллерный РСМ-1620 |
±0,1 |
|
- для измерительных каналов в составе: - формирователь ФР-04-5; модуль контроллерный РСМ-1620; - модуль контроллерный РСМ-1620; - модуль измерительный AIM-805/ AIM-405/ AIM-815/ AIM-415 |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений частоты вращения, вызванной изменением температуры окружающего воздуха, %/°С |
±0,23 |
|
Все метрологические характеристики пронормированы с учетом модулей аналогового выхода ЮМ | |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны выходного постоянного напряжения для аналоговых выходов измерительных каналов в составе: ЮМ-431/ ЮМ-631, В |
от 0 до +5 от 0 до +10 |
|
Диапазоны выходного постоянного тока для аналоговых выходов измерительных каналов в составе: ЮМ-431/ ЮМ-631, мА |
от 4 до 20 от 0 до 20 |
|
Нормальные условия измерений: - температура окружающей среды, °C |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °C: | |
|
- вибропреобразователь МВ-43 |
от -60 до +250 |
|
- вибропреобразователь МВ-44 |
от -60 до +400 |
|
- вибропреобразователь МВ-46 |
от -60 до +250 |
|
- вибропреобразователь МВ-47 |
от -60 до +650 |
|
- вибропреобразователь ВП-602 |
от -58 до +121 |
|
- вибропреобразователь ВП-603 |
от -58 до +121 |
|
- усилитель заряда ПУ-06 |
от -40 до +55 |
|
- усилитель заряда ПУ-06.1 |
от -40 до +55 |
|
- усилителя заряда УС-091-хх |
от -40 до +55 |
|
- усилителя заряда УС-091М-хх |
от -40 до +55 |
|
- усилителя заряда УС-091М-хЕ-хх |
от -40 до +55 |
|
Условия эксплуатации: - температура окружающей среды, °C: | |
|
- измеритель вибрации и линейных перемещений НЛП-1: | |
|
- первичный вихретоковый преобразователь (пробник) |
от -51 до +150 |
|
AR2100M-xxxx | |
|
- драйвер РМТ-21х |
от -40 до +70 |
|
- измеритель вибрации и линейных перемещений ИЛП-2: | |
|
- первичный вихретоковый преобразователь (пробник) |
от -51 до +150 |
|
AR2100M-xxxx | |
|
- драйвер РМТ-12х |
от -40 до +70 |
|
- измеритель вибрнации и линейных перемещений ИЛП-3: | |
|
- первичный вихретоковый преобразователь(пробник) |
от -51 до +150 |
|
AR2100M-xxxx | |
|
- гермоввод ГВ-01М |
от -40 до +70 |
|
- адаптер гермоввода ГВ-01М |
от -40 до +70 |
|
- формирователь ФР-04-5 |
от -40 до +55 |
|
- прибор СТД-3168К |
от -40 до +55 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - вибропреобразователь МВ-4х (длинах ширинах высота) - вибропреобразователь ВП-602 (длинах ширинах высота) - вибропреобразователь ВП-603 (длинах ширинах высота) - усилитель заряда ПУ-06 (длинах ширинах высота) - усилитель заряда ПУ-06.1 (длинах ширинах высота) - усилителя заряда УС-091-хх (длинах ширинах высота) - усилителя заряда УС-091М-хх (длинах ширинах высота) - усилителя заряда УС-091М-хЕ-хх длинах ширинах высота) - измеритель вибрации и линейных перемещений НЛП-1: - первичный вихретоковый преобразователь (пробник) AR2100M-xxxx (диаметр х высота) - драйвер РМТ-21х длинах ширинах высота)) - измеритель вибрации и линейных перемещений ИЛП-2: - первичный вихретоковый преобразователь (пробник) AR2100M-xxxx (диаметр х высота) - драйвер РМТ-12х (длинах ширинах высота) - измеритель вибрации и линейных перемещений ИЛП-3: - пробник (без кабеля) (диаметр х высота) - гермоввод ГВ-01М (длинах ширинах высота) - адаптер гермоввода ГВ-01М (длинах ширинах высота) |
60x32,5x46 48x22x20 48x20x20 220x145x50 220x145x50 115x32x9,5 115x32x9,5 115x32x9,5 020x450 100x90x13 020x450 100x13x90 020x450 52x37x27 96x78,5x76 |
|
- формирователь ФР-04-5 (длинах ширинах высота) - прибор СТД-3168К-01 (длинах ширинах высота) - прибор СТД-3168К-02(длинах ширинах высота) - прибор СТД-3168К-04 (длинах ширинах высота) |
120x120x25 173x280x145 162x175x145 340x258x120 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- вибропреобразователь МВ-4х |
0,15 |
|
- вибропреобразователь ВП-602 |
0,074 |
|
- вибропреобразователь ВП-603 |
0,051 |
|
- усилитель заряда ПУ-06 |
3,5 |
|
- усилитель заряда ПУ-06.1 |
3,5 |
|
- усилителя заряда УС-091-хх |
0,3 |
|
- усилителя заряда УС-091М-хх |
0,3 |
|
- усилителя заряда УС-091М-хЕ-хх |
0,3 |
|
- измеритель вибрации и линейных перемещений НЛП-1: - первичный вихретоковый преобразователь (пробник) | |
|
AR2100M-xxxx |
0,3 |
|
- драйвер РМТ-21х |
0,5 |
|
- измеритель вибрации и линейных перемещений ИЛП-2: - первичный вихретоковый преобразователь (пробник) | |
|
AR2100M-xxxx |
0,3 |
|
- драйвер РМТ-120 |
0,5 |
|
- измеритель вибрации и линейных перемещений ИЛП-3: - первичный вихретоковый преобразователь (пробник) | |
|
AR2100M-xxxx |
0,3 |
|
- гермоввод ГВ-01М |
0,8 |
|
- адаптер гермоввода ГВ-01М |
0,4 |
|
- формирователь ФР-04-5 |
0,3 |
|
-прибор СТД-3168К-01 |
2,0 |
|
- прибор СТД-3168К-02 |
1,7 |
|
- прибор СТД-3168К-04 |
з,о |
|
Маркировка взрывозащиты: - первичный вихретоковый преобразователь (пробник) | |
|
AR2100M-xxxx |
OExiallC Т6. . .ТЗ GaX |
|
- драйвер РМТ-210, РМТ-212, РМТ-213х, РМТ-213А |
1Ех ib IIB T4 Gb |
|
- драйвер РМТ-212а |
OExiallC T6. . .T5 Ga |
|
- драйвер РМТ-120-1, РМТ-120А, РМТ-120А-1 |
lEx ib IIB T4 Gb |
|
- гермоввод ГВ-01М |
lEx ib mb IIB T4 Gb |
|
- адаптер гермоввода ГВ-01М |
lEx ib IIB T4 Gb X |
|
- прибор СТД-3168К |
[Ex ib Gb] ПА/ПВ/ПС X |
|
- усилитель заряда ПУ-06 |
lEx ib IIB T4 Gb |
|
- усилителя заряда УС-091 |
lEx ib IIB T4 Gb X |
|
- усилителя заряда УС-091-Б |
lEx ib IIB T4 Gb X |
|
- усилителя заряда УС-091М |
lEx ib IIB T4 Gb X |
|
- формирователь ФР-04-5 |
[Ex ib Gb] IIB |
|
- вибропреобразователь ВП-602, ВП-603 |
OEx ia ПС T4 Ga |
|
- вибропреобразователь МВ-43 |
lEx mb ПС T250 °C Gb X |
|
- вибропреобразователь МВ-44 |
lEx mb ПС T400 °C Gb X |
|
Маркировка взрывозащиты: | |
|
- вибропреобразователь МВ-46 |
lEx mb ПС T250 °C Gb X |
|
- вибропреобразователь МВ-47 |
lEx mb ПС T600 °C Gb X |
Знак утверждения типа
наносится на табличку, расположенную на корпусе прибора СТД-3168К, методом гравировки и/или на титульный лист паспорта методом печати (типографским способом).
Комплектность
Таблица 8 - Комплектность средства измерений_______________________________________
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Система вибромониторинга |
АСТД-2МК |
1 шт. |
Состав по согласованию с заказчиком |
|
Руководство по эксплуатации |
ДТЕН.468266.011 РЭ |
1 экз. | |
|
Паспорт |
ДТЕН.468266.011 ПС |
1 экз. | |
|
ПО «СТД-3168К. Монитор» |
1 коп. |
Опционально | |
|
ПО «СТД-3168К. Конфигуратор» |
Опционально |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Система вибромониторинга АСТД-2МК. Руководство по эксплуатации ДТЕН.468266.011 РЭ», раздел «Устройство и работа».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 сентября 2022 года № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Технические условия ТУ 26.51.66-016-14263393-2025 «Система вибромониторинга АСТД-2МК»
