Системы виброизмерительные беспроводные ACOEM
| Номер в ГРСИ РФ: | 98824-26 |
|---|---|
| Производитель / заявитель: | Фирма "ACOEM AB", Швеция |
Системы виброизмерительные беспроводные АСОЕМ предназначены для измерений параметров вибрации (виброскорости, виброускорения) и частоты вращения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98824-26 | |||||||||
| Действует | по 23.06.2031 | |||||||||
| Наименование | Системы виброизмерительные беспроводные | |||||||||
| Модель | ACOEM | |||||||||
| Модификации |
WBT-400 VT-300 |
|||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d31e2655-1127-bd60-3c2c-fbf563819804 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ACOEM RP SAS, ФРАНЦИЯ, 200 allee des Ormeaux. 69760 Limonest
Поверка
| Методика поверки / информация о поверке |
РТ-МП-574-204-2026 ГСИ. Системы виброизмерительные беспроводные ACOEM. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98824-26: Описание типа
2026-98824-26.pdf
|
Скачать | 152.9 КБ | |
|
98824-26: Методика поверки
РТ-МП-574-204-2026
2026-mp98824-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы виброизмерительные беспроводные АСОЕМ предназначены для измерений параметров вибрации (виброскорости, виброускорения) и частоты вращения.
Описание
Принцип действия систем виброизмерительных беспроводных АСОЕМ основан на измерении параметров вибрации вибропреобразователей входящих в состав систем, обработке измерительной информации встроенным программным обеспечением (Встроенное ПО) измеренных значений и передачи сигналов измерительной информации по протоколу Bluetooth или Wi-Fi к устройству на платформе операционной системы Android с установленным специализированным программным обеспечением (далее - Внешнее ПО).
Конструктивно системы виброизмерительные беспроводные АСОЕМ состоят из беспроводных автономных вибропреобразователей (далее - преобразователи) и устройства на базе операционной системы Android с установленным Внешнем ПО Bearing Defender и/или Wireless Balancer.
Системы виброизмерительные беспроводные АСОЕМ выпускаются в следующих модификациях: WBT-400 и VT-300. Модификация WBT-400 состоит из двух беспроводных автономных вибропреобразователей 1-1301 и беспроводного автономного преобразователя синхронизирующего 1-1300. Модификация VT-300 состоит из одного беспроводного автономного преобразователя САС 1008000.
Общий вид систем виброизмерительных беспроводных АСОЕМ представлен на рисунках 1 и 2. Пример общего вида планшетного компьютера АСОЕМ представлен на рисунке 3. Системы виброизмерительные беспроводные АСОЕМ не подлежат пломбированию. Серийные номера в цифровом формате наносятся методом лазерной гравировки на корпуса преобразователей. Преобразователь САС 1008000 имеет маркировку «Model: САС 1008000». Преобразователь 1-1301 имеет маркировку «Art.No 1-1301». Преобразователь 1-1300 имеет маркировку «Art.No 1-1300». Нанесение знака поверки на средство измерений не предусмотрено.
Системы виброизмерительные беспроводные АСОЕМ могут быть дополнительно укомплектованы планшетным компьютером с предустановленным внешним ПО.

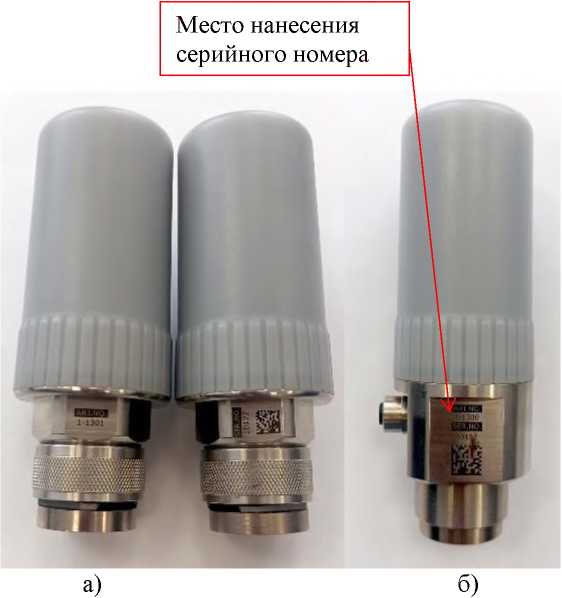

а) беспроводные автономные вибропреобразователи
б) беспроводной автономный преобразователь синхронизирующий
Рисунок 1 - Общий вид систем виброизмерительных беспроводных WBT-400
Место нанесения серийного номера
Рисунок 2 - Общий вид систем виброизмерительных беспроводных VT-300

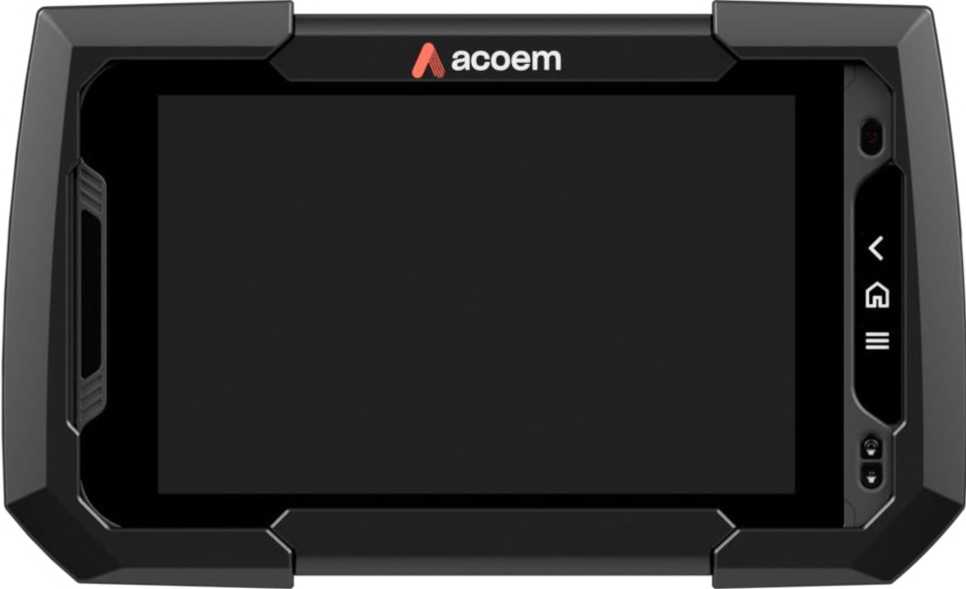

Рисунок 3 - Общий вид планшетного компьютера АСОЕМ
Программное обеспечение
Встроенное ПО предназначено для беспроводных автономных преобразователей предназначено для обработки измеренных значений и передачи сигналов измерительной информации по протоколу Bluetooth в системах WBT-400 или по протоколу Wi-Fi в системах VT-300. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Внешнее ПО обеспечивает удобный человеко-машинный интерфейс с целью визуализации измеренных и обработанных данных, а также информирует о состояния подключенных вибропреобразователей.
Метрологические характеристики нормированы с учетом влияния ПО.
Защита ПО от преднамеренного воздействия обеспечивается тем, что Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и недоступна для потребителя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО недоступны пользователю, данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Модификация |
Идентификационные данные (признаки) |
Значение |
|
WBT-400 |
Идентификационное наименование ПО |
Bearing Defender |
|
Номер версии ПО |
Не ниже 1.5 | |
|
VT-300 |
Идентификационное наименование ПО |
Wireless Balancer |
|
Номер версии ПО |
Не ниже 1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Для модификации WBT-400 | |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 100 |
|
Диапазон рабочих частот, Гц |
от 3 до 120 |
|
Пределы допускаемой основной абсолютной погрешности измерений СКЗ виброскорости, мм/с |
± (0,01+0,05 V) где V - измеренное значение виброскорости |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброскорости, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/°С |
±0,2 |
|
Диапазон измерений частоты вращения, об/мин (Гц) |
от 60 до 7200 (от 1 до 120) |
|
Пределы допускаемой относительной погрешности измерений частоты вращения, % |
±0,2 |
|
Для модификаций VT-300 | |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 0,1 до 500 |
|
Диапазон рабочих частот, Гц |
от 5 до 5000 |
|
Пределы допускаемой основной абсолютной погрешности измерений СКЗ виброускорения, м/с2 |
± (0,01+0,05 А) где А - измеренное значение виброускорения |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/°С |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: Температура окружающей среды, °C |
от ±15 до +35 |
|
Предел СКЗ виброускорения для модификации WBT-400, м/с2 |
7,5 |
|
Условия эксплуатации: Температура окружающей среды, °C |
от -20 до +60 |
|
Габаритные размеры (диаметр х высота), мм, не более: - беспроводной автономный вибропреобразователь САС1008000; |
42 х Ц6 |
|
- беспроводной автономный вибропреобразователь 1-1301; |
51 х Ю5 |
|
- беспроводной автономный преобразователь синхронизирующий 1-1300; |
51 х 123 |
|
Габаритные размеры (высотах ширинах глубина), мм, не более: - планшетный компьютер AC OEM (опционально) |
261x159x38 |
|
Масса, кг, не более: - беспроводной автономный вибропреобразователь САС1008000; |
0,38 |
|
- беспроводной автономный вибропреобразователь 1-1301; |
0,4 |
|
- беспроводной автономный преобразователь синхронизирующий 1-1300; |
0,6 |
|
- планшетный компьютер AC OEM (опционально) |
0,8 |
Знак утверждения типа
наносится на титульный лист Паспорта методом печати или наклейки.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы виброизмерительные беспроводные |
АСОЕМ |
1 комплект |
|
Планшетный компьютер1 ’ |
АСОЕМ |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1 ’ предоставляется по заказу |
Сведения о методах измерений
приведены в «Часть 1 - Руководство по эксплуатации WBT» в разделе 7.9 «Быстрое 6 канальное измерение». «Часть 2 - Руководство по эксплуатации VT» в разделе 8.16 «Измерение».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия. Системы виброизмерительные беспроводные АСОЕМ
