Расходомеры-счетчики ультразвуковые УРМ

Назначение

Расходомеры-счетчики ультразвуковые УРМ (далее - расходомеры) предназначены для измерения в прямом и обратном (реверсивном) направлениях расхода и объема акустически прозрачных жидкостей.

Описание

Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу. При этом ультразвуковые сенсоры, расположенные по диагонали напротив друг друга, функционируют попеременно как передатчик и приёмник. Таким образом, акустический сигнал, поочередно генерируемый обоими сенсорами, ускоряется, когда направлен по потоку, и замедляется, когда направлен против потока. Разница во времени, возникающая вследствие прохождения сигнала по измерительному каналу в обоих направлениях, пропорциональна средней скорости потока, на основании которой можно затем рассчитать объёмный расход. Использование нескольких акустических каналов позволяет компенсировать искажения профиля потока.

Расходомер состоит из:

- преобразователя расхода (далее - ПР), представляющий собой моноблок с внутренним каналом для прохода измеряемой жидкости;

- преобразователя сигналов (далее - ПС), представляющий собой электронный блок, закрепленный на корпусе ПР или на внешнем кронштейне (для раздельного исполнения), соединенный с ПР межблочным кабелем.

Полость ПР оснащена сенсорами с пьезоэлектрическими преобразователями (далее - ПП), преобразующие электрический сигнал в ультразвуковой и обратно. Сенсоры, расположенные друг напротив друга, образуют попарно акустические каналы измерения. Преобразователь сигналов на основе информации, полученной от ПРП, реализует функции расчета скоростей потока, направление потока. Далее определяется объёмный расход и объем. ПР изготавливаются цельнометаллическими или сварными (исполнение СВ).

Расходомеры выпускаются в модификациях, имеющие различия, описанные в структуре обозначения.

Структура обозначения расходомеров:

У РМ XI Х2 ХЗ DN Х4 где:

XI - тип преобразователя расхода:

- без обозначения: с цельнометаллическим преобразователем

- СВ: со сварным преобразователем;

Х2 - назначение:

- без обозначения: стандартное

- Т:специальное

ХЗ - типоразмер расходомера:

X4...XN  - иные обозначения дополнительных опций, не влияющих

на метрологические характеристики, приведённые в паспорте расходомера.

Также расходомеры имеют следующие дополнительные опции:

а) По типу корпуса преобразователя сигналов:

- в корпусе ВР29;

- в корпусе VF60;

б) По наличию дисплея:

- без дисплея;

- с дисплеем для корпуса ПС ВР29;

- с дисплеем для корпуса ПС VF60;

в) По варианту исполнения:

компактное; раздельное.

г) По типу присоединения

д) По электропитанию

е) По выходным сигналам

ж) другие опции

Возможно изготовление редундантного исполнения расходомеров. Редундантное исполнение - два и более расходомера, расположенных последовательно на одном измерительном участке (измерительной трубе). Каждый расходомер оснащен отдельным ПР и ПС, имеет уникальный заводской номер и паспорт. Допускается расходомеру в таком исполнении присваивать один заводской номер и оформлять один паспорт, при этом в паспорте указывается, что расходомер редундантного исполнения, а также дополнительно указываются заводские номера ПР и ПС.

Измеренные значения могут преобразовываться и передаваться с помощью модулей-интерфейсов: импульсный выход, частотный выход, сигнальный, токовый выход, М-Bus, Modbus, HART, Bluetooth, LoRaWAN. Частотный/импульсный/сигнальный выход конфигурируется программным обеспечением (далее ПО) (физически это один выход) и присутствует во всех модификациях ПС. Корпус ПР герметизирован с внутренней стороны, с внешней - имеет металлический защитный кожух. На ПР большого диаметра внешний кожух может отсутствовать.

Расходомеры изготавливаются по заказу в любой цветовой гамме.

Общий вид расходомеров представлен на рисунке 1 и 2.

Пломбировка от несанкционированного доступа, путем установки наклейки на места соединений крышки корпуса ПС расходомера (см. Рисунок 3).

Заводской номер расходомеров имеет буквенно-цифровой формат, наносится на маркировочную табличку типографическим методом в соответствии с рисунком 4 и 5.

а) СВ исполнение

б) с цельнометаллическим преобразователем расхода

в) раздельное исполнение

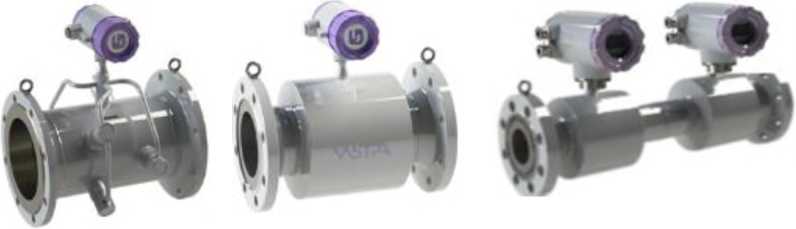

Рисунок 1 - Внешний вид расходомера

Рисунок 2 - Варианты корпуса ПС расходомера: 1) корпусВР29, 2) корпусVF60

Рисунок 3 - Место нанесения маркировочной таблички и пломбировки

Место нанесения

номера

DN PN

РОССИЯ

ООО «КРОНЕ-АВТОМАТИКА»

Расходомер-счетчик ультразвуковой

УРМ

Звв. №:

DN PN

заводского

РОССИЯ

ООО «КРОНЕ-АВ

Расходомер-счет

УРМ IP

атериал корпуса и фланцев:

Дата изг

Тад №

СДЕЛАНО В РОССИИ

Питание:

U= | В постоянного тока, N= Вт

МАТИКА»

ик ультразвуковой

Зав.

Температура окружающей среды от минус до + °C Материал корпуса и фланцев:

Тад №:___

Дата изг:

ip

Место

ПреоЬразо нагель сигналив

Температура окружающей среды от минус до + °C

(Информацию по входам и ныхццам

см. на крышке ПС)

нанесения

знака

утверждения типа

ЕНЕ

а) Макет таблички на преобразователь сигналов

Преобразователь расхода

Длина кабеля межблочного м.

б) Макет таблички на преобразователь расхода

Рисунок 4 - Пример маркировочной таблички раздельной версии расходомера

Место нанесения заводского номера

звуковой

Преобразователь сигналов

Зав. №

РОССИЯ

ООО «КРОНЕ-АВТОМАТИКА»

DN PN

Температура окружающей среды от минус до + 'С

(Информацию по входам и выходам

Расходомер-счетчик уль УРМ

Место нанесения знака утверждения типа

Рисунок 5 - Пример маркировочной таблички компактной версии расходомера

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (далее ПО), устанавливаемое в электронный блок ПС. Встроенное ПО устанавливается в энергонезависимую память электронного блока ПС предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен. ПО выполняет функции обработки измерительной информации, преобразования ее в нормированные сигналы.

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:

- «высокий» при пломбировке преобразователя сигналов;

- «средний» без пломбировки преобразователя сигналов.

Технические характеристики

'аблица 2 - Метрологические характеристики.

Таблица 3 - Пределы основной допускаемой относительной погрешности измерений объемного расхода и объема.

'аблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности.

Знак утверждения типа

наносится на маркировочную табличку расходомеров, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность

аблица б - Комплектность средства измерений

Сведения о методах измерений

изложены в разделах 1.3.2 «Принцип действия» и 1.3.3 «Устройство расходомера» руководства по монтажу, эксплуатации и техническому обслуживанию 8.2000.45РЭ «Расходомеры-счетчики ультразвуковые УРМ».

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-045-33530463-2026 «Расходомеры-счетчики ультразвуковые УРМ. Технические условия»
