Осциллографы цифровые RIGOL
| Номер в ГРСИ РФ: | 98827-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Осциллографы цифровые R1GOL (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98827-26 | |||||||||
| Действует | по 25.06.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | RIGOL | |||||||||
| Модификации |
DHO5054 DHO5058 DHO5104 DHO5108 MHO5054 MHO5056 MHO5104 MHO5106 |
|||||||||
| Приказы |
№1257 от
25.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | db345308-16e7-32bb-252e-30ba53e0b04c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания Rigol Technologies Co., Ltd, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП DHO5ZZZ/2026 ГСИ. Осциллографы цифровые RIGOL. Методика поверки
(с 25.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98827-26: Описание типа
2026-98827-26.pdf
|
Скачать | 372.5 КБ | |
|
98827-26: Методика поверки
МП DHO5ZZZ/2026
2026-mp98827-26.pdf
|
Скачать | 386.9 КБ |
Описание типа
Назначение
Осциллографы цифровые R1GOL (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного электрического сигнала в цифровой код в реальном времени и отображении результатов измерений на дисплее.
Конструктивно осциллографы выполнены в портативном корпусе настольного исполнения. Основные узлы осциллографов: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, жидкокристаллический дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Осциллографы позволяют проводить математическую обработку сигналов, имеют режимы вольтметра и частотомера, обеспечивают документирование результатов измерений.
На передней панели осциллографов размещены: жидкокристаллический дисплей, клавиатура управления, кнопка включения, разъемы входных каналов, разъем интерфейса USB.
На задней панели осциллографов размещены: разъемы входа и выхода опорной частоты, разъемы входа и выхода сигнала внешнего запуска, цифровые интерфейсы ввода/вывода (HDMI, LAN, USB), розетка питания от сети переменного тока с предохранителем, отсек для подключения внешних аккумуляторов.
Осциллографы имеют 8 модификаций: DHO5054, DHO5058, DHO5104, DHO5108, МНО5054, МНО5056, МНО5Ю4, МНО5Ю6. Модификации отличаются: диапазоном частот (верхней границей полосы пропускания), количеством аналоговых каналов, наличием цифровых каналов, наличием двухканального генератора сигналов произвольной формы. Все модификации с обозначением МНО имеют входные цифровые каналы на передней панели. Модификации МНО5054 и МНО5154 имеют выходные разъемы генератора произвольной формы на передней панели. Генератор произвольной формы активируется при помощи программной опции. Основные отличия представлены в таблице 1.
Таблица 1 - Модификации осциллографов и их отличия
|
Характеристики |
Значения для модификаций | |||||||
|
DHO 5054 |
DHO 5058 |
DHO 5104 |
DHO 5108 |
мно 5054 |
МНО 5056 |
мно 5104 |
МНО 5106 | |
|
Количество аналоговых измерительных каналов |
4 |
8 |
4 |
8 |
4 |
6 |
4 |
6 |
|
Количество цифровых измерительных каналов |
— |
— |
— |
— |
16 |
16 |
16 |
16 |
|
Полоса пропускания по уровню минус 3 дБ (Rbx=1 МОм), МГц, не менее |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
|
Полоса пропускания по уровню минус 3 дБ (Rbx=50 Ом), МГц, не менее |
500 |
500 |
1000 |
1000 |
500 |
500 |
1000 |
1000 |
|
Генератор сигналов произвольной формы, 2 канала |
— |
— |
— |
— |
опция |
— |
опция |
— |
Общий вид осциллографов представлен на рисунках 1-4. Обозначение модификации осциллографов в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели осциллографов (рисунки 1 и 2).
Заводской номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели (рисунки 3 и 5). Знак поверки наносится на самоклеящейся этикетке на боковую панель осциллографов (рисунок 4).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование стыка панелей корпуса специальными стикер-наклейками (рисунок 4).
Рисунок 1 - Передняя панель осциллографов, модификации DHO

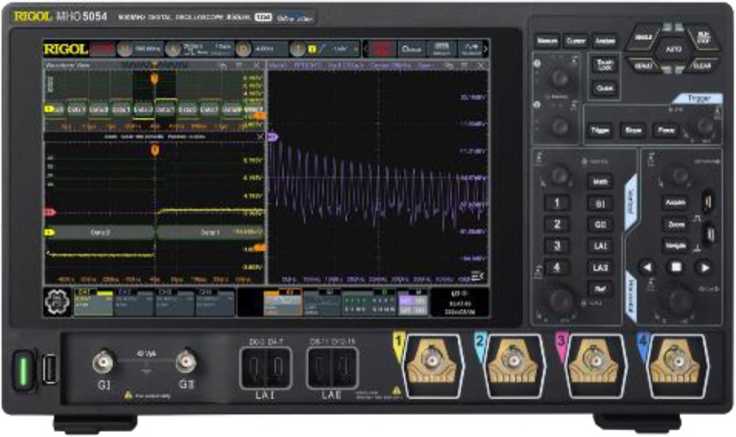

Рисунок 2 - Передняя панель осциллографов, модификации МНО
Место нанесения Знака утверждения типа
Место нанесения заводского номера

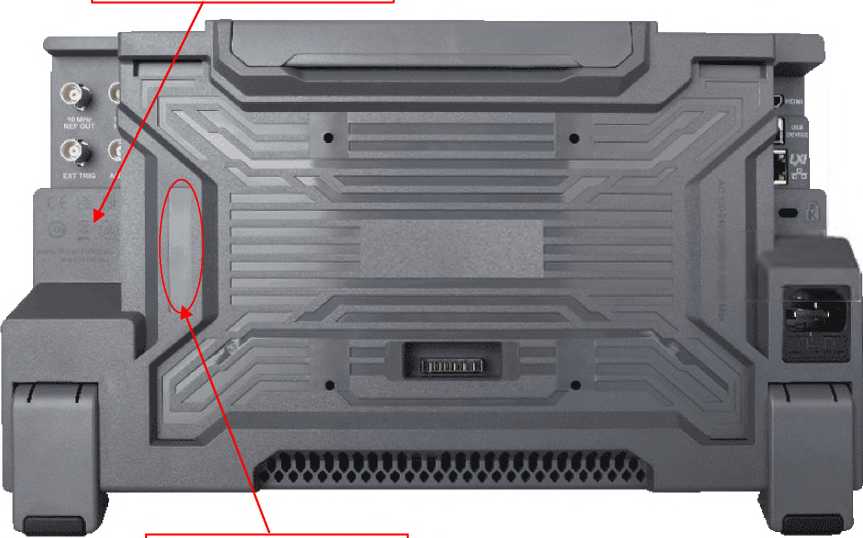

Рисунок 3 - Задняя панель осциллографов RIGOL

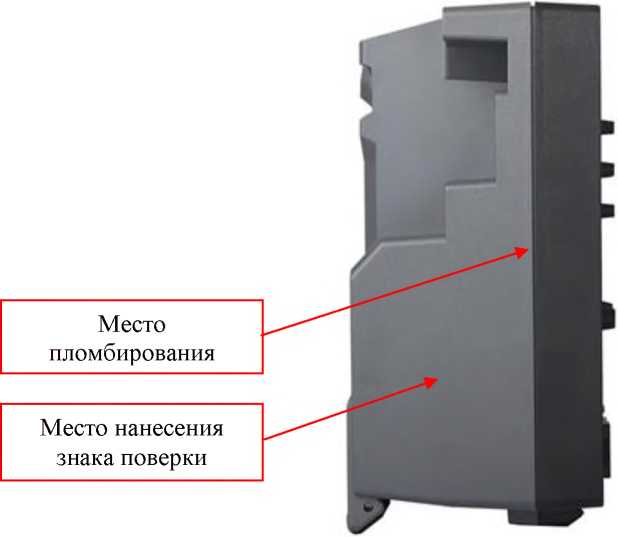

Рисунок 4 - Боковая панель осциллографов RIGOL
Рисунок 5 - Фрагмент задней панели осциллографов с этикеткой
Заводской номер
Программное обеспечение
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DH05000_MH05000_Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.00 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Входное сопротивление аналоговых Rbx каналов (переключаемое) |
1±0,01 МОм 50±0,5 Ом |
|
Входная емкость каналов, пФ |
19±3 |
|
Полоса пропускания по уровню минус 3 дБ (Rbx=50 Ом), МГц, не | |
|
менее | |
|
для модификаций DHO5058, DHO5054, МНО5056, МНО5054 |
500 |
|
для модификаций DHO5108, DHO5104, МНО5Ю6, МНО5Ю4 |
1000 |
|
Полоса пропускания по уровню минус 3 дБ (Rbx=1 МОм), МГц, не |
500 |
|
менее | |
|
Уровень собственных шумов, мВ (среднеквадратическое значение), не более: | |
|
при Rbx=50 Ом и коэффициентов отклонения (Ко): | |
|
1 мВ/д ел |
0,1392 |
|
2 мВ/д ел |
0,1368 |
|
5 мВ/д ел |
0,1452 |
|
10 мВ/д ел |
0,4068 |
|
20 мВ/дел |
0,4656 |
|
50 мВ/дел |
0,6948 |
|
100 мВ/дел |
1,1500 |
|
200 мВ/дел |
4,9200 |
|
500 мВ/дел |
7,2000 |
|
1 В/дел |
11,5200 |
|
Уровень собственных шумов, мВ (среднеквадратическое значение), не более: | |
|
при Rbx=1 МОм и коэффициентов отклонения (Ко): | |
|
1 мВ/дел |
0,1308 |
|
2 мВ/дел |
0,1272 |
|
5 мВ/дел |
0,1536 |
|
10 мВ/дел |
0,2700 |
|
20 мВ/дел |
0,3312 |
|
50 мВ/дел |
0,6144 |
|
100 мВ/дел |
3,0000 |
|
200 мВ/дел |
3,6000 |
|
500 мВ/дел |
12,8400 |
|
1 В/дел |
16,0800 |
|
2 В/дел |
24,3600 |
|
5 В/дел |
117,8400 |
|
10 В/дел |
156,3600 |
|
Диапазон установки коэффициентов отклонения (Ко), В/дел | |
|
при Rbx=50 Ом |
от 1 • 10’3 до 1 |
|
при Rbx=1 МОм |
от 1 • 10’3 до 10 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % при К0<5мВ/дел при Ко>5 мВ/дел |
±2 ±1 |
|
Диапазон установки уровня постоянного смещения (Исм) для Rbx=50 Ом, В, в диапазонах установки Ко: от 1 мВ/дел до 135 мВ/дел включ. св. 135 мВ/дел до 1 В/дел |
±1 ±4 |
|
Диапазон установки уровня постоянного смещения (Исм) для Rbx=1 МОм, В, в диапазонах установки Ко: от 1 мВ/дел до 65 мВ/дел включ. св. 65 мВ/дел до 270 мВ/дел включ. св. 270 мВ/дел до 2,75 В/дел включ. св. 2,75 В/дел до 10 В/дел |
±1 ±10 ±20 ±100 |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ при Ко <200 мВ/дел при Ко >200 мВ/дел |
±(0,1Ko+0,015|Ucm|+2) ±(0,1Ko±0,01|Ucm|+2) |
|
Диапазон установки коэффициентов развертки Кр!) |
от 200 пс/дел до 40 мс/дел |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F2) |
±(1 IO’6-N+1,5 10’6) |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
±(6ГТизм±0,01Кр±210’11) |
|
Основные характеристики генератора сигналов произвольной формы (для модификаций МНО5054 и МНО5Ю4 при наличии установленной опции) | |
|
Количество каналов |
2 |
|
Выходное сопротивление (переключаемое) |
1 МОм; 50 Ом |
|
Диапазон частот генератора для сигналов синусоидальной формы |
от 1 мкГц до 50 МГц |
|
Диапазон частот генератора для сигналов прямоугольной и импульсной форм |
от 1 мкГц до 30 МГц |
|
Диапазон частот генератора для сигналов произвольной формы |
от 1 мкГц до 10 МГц |
|
Разрешение по частоте |
100 мГц |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±1 10’4 |
|
Диапазон установки выходного напряжения (размах от пика до пика) - на нагрузке 50 Ом - на нагрузке 1 МОм |
от 1 мВ до 5 В от 2 мВ до 10 В |
|
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала Иуст на частоте 1 кГц, мВ |
±(0,02Иуст+1) |
|
Неравномерность амплитудно-частотной характеристики относительно 1 кГц, дБ, не более |
±1 |
|
Длительность фронта/спада сигнала прямоугольной и импульсной форм, нс, не более |
3 |
Продолжение таблицы 2___________________________________________________________
Примечания:
здесь Rbx - входное сопротивление каналов, Ом
Ко - коэффициент отклонения, мВ/дел;
Кр - коэффициент развертки, с/дел;
6F - относительная погрешность опорного генератора;
Тизм - значение измеренного временного интервала, с;
Исм - постоянное напряжение смещения, мВ;
Цу ст - установленное значение выходного напряжения на генераторе, мВ;
’) Метрологические характеристики нормируются в диапазоне установки Кр от 200 пс/дел до 40 мс/дел, при установке Кр > 40 мс/дел включаются режимы ROLL (самописец) или SCAN (сканирование);
2) N - количество лет после выпуска из производства или подстройки, округленное до целого числа в большую сторону.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число входных аналоговых каналов для модификаций: DHO5054, DHO5104, МНО5054, МНО5Ю4 МНО5056, МНО5Ю6 DHO5058, DHO5108 |
4 6 8 |
|
Число цифровых каналов для модификаций МНО5054, МНО5056, МНО5Ю4, МНО5Ю6 |
16 |
|
Пороговые уровни срабатывания логического анализатора, номинальные значения |
TTL, ECL, CMOS, PECL, LVDS или определяемый пользователем (± 15 В) |
|
Напряжение сети питания частотой 50/60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
350 |
|
Габаритные размеры (ширинах глубинах высота), мм, не более |
335x154x235 |
|
Масса, кг, не более |
5,3 |
|
Рабочие условия применения: температура окружающей среды, °C относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 86 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки (рисунок 3) и на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
RIGOL1) |
1 |
|
Руководство по эксплуатации |
QGA43100-1110-RUS |
1 |
|
Пассивный пробник напряжения для модификаций: DHO5054, DHO5104, МНО5054, МНО5Ю4 МНО5056, МНО5Ю6 DHO5058, DHO5108 |
RP3500A |
4 6 8 |
|
Кабель питания |
- |
1 |
|
Кабель USB |
- |
1 |
|
Примечание: 1 ’ Модификация по заказу | ||
Сведения о методах измерений
приведены в главе 5 «Обзор средства измерений» документа «Осциллографы цифровые RIGOL.
Руководство по эксплуатации», QGA43100-1110-RUS.
Нормативные документы
Приказ Госстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
«Осциллографы цифровые RIGOL. Стандарт предприятия», DSA43100-1110-RUS
