Система информационно-измерительная стенда Ц12/3

ALL-Pribors default picture
Номер в ГРСИ РФ: 98829-26
Производитель / заявитель: ООО "НПП "Мера", г.Мытищи
Скачать
98829-26: Описание типа
2026-98829-26.pdf
Скачать 288 КБ
98829-26: Методика поверки МБДА.3135.0300.000 МП
2026-mp98829-26.pdf
Скачать 4.1 MБ
Нет данных о поставщике
Поверка
Система информационно-измерительная стенда Ц12/3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система информационно-измерительная стенда Ц12/3 (далее - СИИ) предназначена для измерений электрических величин силы постоянного тока, соответствующих значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного и абсолютного; напряжения постоянного тока, соответствующего температуре газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа и значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного; частоты периодического сигнала, соответствующего массовому и объемному расходу жидкости в диапазоне преобразования преобразователей расхода турбинных ТПР; напряжения переменного тока, соответствующего амплитуде виброускорения в диапазоне частот от 1 до 4000 Гц, частоты электрического сигнала, соответствующего частоте вращения, а также для отображения, регистрации, контроля, обработки и архивирования результатов измерений и расчетных величин параметров технологических процессов, параметров систем испытуемого изделия, выполняемых в соответствии с программой проведения испытаний прямоточных воздушно-реактивных двигателей, форсажных камер и реактивных сопел на установившихся режимах работы, имитирующих условия полета летательных аппаратов на стенде Ц12/3 ОАО «ТМКБ «Союз», г. Лыткарино.

Информация по Госреестру

Основные данные
Номер по Госреестру 98829-26
Наименование Система информационно-измерительная стенда Ц12/3
Приказы
1257 от 25.06.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ 1c01db9d-5cb9-e60c-801a-d2925114a261
Испытания
Дата Модель Заводской номер
30.01.2026 001
Производитель / Заявитель

АО «НПЦ «МЕРА», РОССИЯ, 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 13

Поверка

Методика поверки / информация о поверке
МБДА.3135.0300.000 МП ГСИ. Система информационно-измерительная стенда Ц12/3. Методика поверки (с 25.06.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Система информационно-измерительная стенда Ц12/3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

98829-26: Описание типа
2026-98829-26.pdf
Скачать 288 КБ
98829-26: Методика поверки МБДА.3135.0300.000 МП
2026-mp98829-26.pdf
Скачать 4.1 MБ

Описание типа

Назначение

Система информационно-измерительная стенда Ц12/3 (далее - СИИ) предназначена для измерений электрических величин силы постоянного тока, соответствующих значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного и абсолютного; напряжения постоянного тока, соответствующего температуре газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа и значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного; частоты периодического сигнала, соответствующего массовому и объемному расходу жидкости в диапазоне преобразования преобразователей расхода турбинных ТПР; напряжения переменного тока, соответствующего амплитуде виброускорения в диапазоне частот от 1 до 4000 Гц, частоты электрического сигнала, соответствующего частоте вращения, а также для отображения, регистрации, контроля, обработки и архивирования результатов измерений и расчетных величин параметров технологических процессов, параметров систем испытуемого изделия, выполняемых в соответствии с программой проведения испытаний прямоточных воздушно-реактивных двигателей, форсажных камер и реактивных сопел на установившихся режимах работы, имитирующих условия полета летательных аппаратов на стенде Ц12/3 ОАО «ТМКБ «Союз», г. Лыткарино.

Описание

Принцип действия СИИ основан на передаче параметров электрических сигналов и электрических цепей с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплекса измерительного магистрально-модульного MIC-236 и комплекс измерительный магистрально-модульный MIC-140/96 для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники.

Конструктивно СИИ состоит из: стативов датчиков давления, панелей пневматической коммутации, шкафов кроссировочных, стоек приборных, комплектов первичных преобразователей, комплектов кабелей, автоматизированного рабочего места (АРМ).

Функционально СИИ включает в себя следующие измерительные каналы (ИК):

- ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа;

- К частоты периодического сигнала, соответствующего объемному расходу жидкости в диапазоне преобразования преобразователей расхода турбинных ТПР;

- ИК напряжения постоянного тока, соответствующего значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного;

- ИК силы постоянного тока, соответствующего значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного и абсолютного;

- ИК напряжения переменного тока, соответствующего амплитуде виброускорения в диапазоне частот от 1 до 4000 Гц;

- ИК частоты электрического сигнала, соответствующего частоте вращения.

Принцип действия ИК:

ИК силы постоянного тока, соответствующего значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного и абсолютного основан на передаче измерительного сигнала на модуль АЦП MR-114C2 в MIC-236 в стойке приборной для преобразования в цифровой код с последующей передачей на АРМ СИИ для отображения и регистрации;

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа основан на передаче измерительного сигнала в комплекс измерительный магистрально-модульный MIC-140/96 для преобразования в цифровой код с последующей передачей на АРМ СИИ для отображения и регистрации;

ИК частоты периодического сигнала, соответствующего объемному расходу жидкости в диапазоне преобразования преобразователей расхода турбинных ТИР основан на передаче измерительного сигнала через нормализатор сигнала многоканальный МЕ-408 на модуль измерения частоты MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ СИИ для отображения и регистрации;

ИК напряжения постоянного тока, соответствующего значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного основан на передаче измерительного сигнала на модуль АЦП MR-114 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ СИИ для отображения и регистрации;

ИК напряжения переменного тока, соответствующего амплитуде виброускорения в диапазоне частот от 1 до 4000 Гц основан на передаче измерительного сигнала на модуль АЦП MR-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ СИИ для отображения и регистрации;

ИК частоты электрического сигнала, соответствующего частоте вращения основан на передаче измерительного сигнала через нормализатор сигнала многоканальный МЕ-408 на модуль измерения частоты MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ СИИ для отображения и регистрации.

Общий вид составных частей СИИ представлен на рисунках 1-8.

Заводской номер (№ 001) наносится в форме информационной таблички на шкаф кроссировочный и стойку приборную (рисунки 1-4) в виде цифрового обозначения, указанного в формуляре МБДА.3135.0300.000 ФО.

Защита от несанкционированного доступа к компонентам СИИ обеспечивается:

- запиранием ключом замка на дверях стойки приборной (рисунок 1);

- запиранием ключом замка на дверях шкафа кроссировочного (рисунок 3).

Место нанесения знака утверждения типа и знака поверки

Замок двери стойки приборной

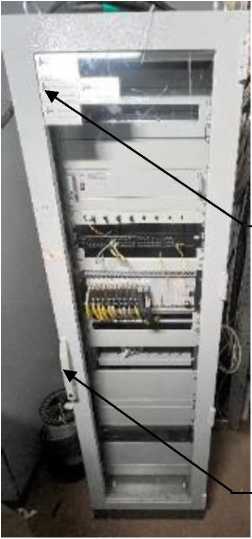

Рисунок 1 - Стойка приборная. Вид общий

Замок двери шкафа кроссировочного

Сне информационно

ст «мда Ц12/3

МБДА 3-  0300 000

•'.* L»ji                      ■ ‘г>д • t-яуои» 2025

►-----------ЗфГ -

Сточен приборная

БЛИЖ 423819 00Б 045

Зав N;313501

Год выпуска 2025

еп Стойка приборная

БЛИЖ 423819 006 039

Ps3.Ni 285405             Год Выпуск»: 2023

Рисунок 2 - Стойка приборная. Маркировка

Год выпуска:2025 $

Ск

Шкаф крог.сиройочнь й

БЛИЖ.4О8320.151 112

кнформдционно-изм&Гч'тельмая стенда Ц12ГЗ

МБДА 3135.0300 000

Ju.mJ’SS.IT        Г«»ПЯЙП1

ВЛИЖ.403320.151 1Лт

о Ллп.М; 205+64

Год выпуска 26Z.3

Рисунок 3 - Шкаф кроссировочный. Вид общий

Рисунок 4 - Шкаф кроссировочный. Маркировка

Рисунок 5 - Статив датчиков давления. Вид общий

ф              ©

11          Система информаиион-о

Моро иэмсро’вльна» стендп Ц12/3

МВДА 3135.03(10,000 _ Зяа No001        r<W выпуска 202о>.

V-------------------S'

о               *

Статна датчиков давления

БЛИЖ.406320.136.196

U Зап №295418         Гдд вцгг,г«л 2023

Рисунок 6 - Статив датчиков давления. Маркировка

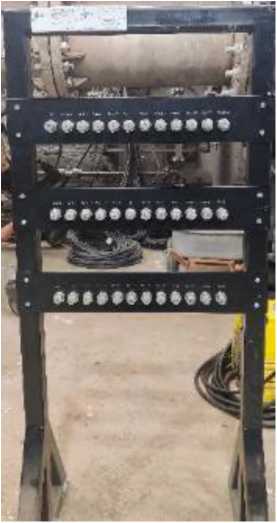

Рисунок 7 - Панель пневматической коммутации. Вид общий

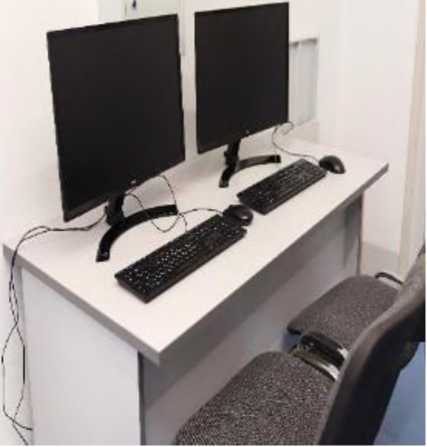

Рисунок 8 - Автоматизированное рабочее место СИИ. Общий вид

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО).

В состав общего ПО входит операционная система Windows 10 «Professional» (64-разрядная).

Функциональное программное обеспечение представлено программой управления комплексами MIC «Recorder».

Метрологически значимой частью ПО «Программа управления комплексами «MIC «Recorder» является метрологический модуль scales.dll (таблица 1).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014«ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные функционального ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Программа управления комплексами «MIC «Recorder»

Метрологически значимая часть ПО

scales.dll

Номер версии (идентификационный номер) ПО

1.0.0.8

Цифровой идентификатор ПО

24СВС163

Алгоритм вычисления идентификатора ПО

CRC32 по IEEE 1059-1993

Технические характеристики

Основные метрологические и технические характеритстики СИИ приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики СИИ

№ п/п

Обозначение параметра

Название параметра

Диапазон измерений

Кол-во каналов

Пределы допускаемой погрешности

Метрологические характеристики измерительных каналов для наземной линии

ИК силы постоянного тока, соответствующего значениям давления газообразных сред в диапазоне преобразования первичных преобразователей давления

1

Рдиф1 -Рдиф16, Рфу1, Рфу2, Р0а1 -Р0а21, Р0п1 -РОпб, Р0фу1 -Р0фу35, Pol -PolO, Pl -Р7, Ppi -РрЮ, РЗ.Зи, Р4.1и, dP3.1, Р3.1

Сила постоянного тока

от 4 до 20 мА

111

у: ±0,1 %отВП

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа

2

Tol - То4, Тст_мо1 - Тст_мо4, Ткс1 - Ткс8, Тсн1 - Тснб, Tp xal - Тр хаб, Тр_хк1 - Тр хкб, Т3.14и, Т3.1, Ти1 - Ти59

Напряжение постоянного тока

от 0 до 41,3 мВ

95

у: ±0,1 %отВП

Окончание таблицы 2

№ п/п

Обозначение параметра

Название параметра

Диапазон измерений

Кол-во каналов

Пределы допускаемой погрешности

ИК частоты периодического сигнала, соответствующего объемному расходу жидкости в диапазоне преобразования преобразователей расхода турбинных ТИР

3

Qc, QkI, Qk2, Qk3, Q4.1h

Частота

от 1 до 1000 Гц

5

5: ± 0,02 % от ИЗ

Метрологические характеристики измерительных каналов для высотной линии

ИК напряжения постоянного тока, соответствующего значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного

4

Рн1 - Рн48

Напряжение постоянного тока

от 0 до 6 В

48

у: ±0,1 % от ВИ

ИК силы постоянного тока, соответствующего значениям давления газообразных и жидких сред в диапазоне преобразования первичных преобразователей давления избыточного и абсолютного

5

Ри1 -Ри120, Рт1 - Рт20, Ртнд1 - Ртнд8, Ртвд1 - Ртвд4, Рж1 - Рж16, Ргаз1 - Ргаз12, dP3.2, Р3.2

Сила постоянного тока

от 4 до 20 мА

182

у: ±0,1 % от ВИ

4 К напряжения переменного тока, соответствующего амплитуде виброускорения в диапазоне частот от 1 до 4000 Гц

6

SI -S18

Напряжение переменного тока

от -10 до +10 В

18

у: ±0,1 % от ДИ на частоте 1000 Гц

ИК частоты электрического сигнала, соответствующего частоте вращения

7

nl, п2

Частота

от 1 до 50000 Гц

2

5: ± 0,02 % от ИЗ

ИК частоты периодического сигнала, соответствующего объемному расходу жидкости в диапазоне преобразования преобразователей расхода турбинных ТИР

8

(Дж1 - (Дж16

Частота

от 1 до 1000 Гц

16

5: ± 0,02 % от ИЗ

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа

9

Т3.2

Напряжение постоянного тока

от 0 до 24,9 мВ

1

у: ±0,1 % от ВИ

Примечания:

ИК - измерительный канал;

ВИ - верхний предел измерений;

ИЗ - измеренное значение;

ДИ - диапазон измерений;

6 - относительная погрешность, %; у - приведенная погрешность, %.

Таблица 3 - Основные технические характеристики СИИ

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

230+23 50+1

Потребляемая мощность, В А, не более

3000

Габаритные размеры составных частей средства измерений, мм, (высотах глубинах ширина), не более:

- статив датчиков давления БЛИЖ.408320.136.196

- статив датчиков давления БЛИЖ.408320.136.196-01

- статив датчиков давления БЛИЖ.408320.136.196-02

- панель пневматической коммутации БЛИЖ.408320.138.001

- панель пневматической коммутации БЛИЖ.408320.138.001-01

- панель пневматической коммутации БЛИЖ.408320.138.001-02

- шкаф кроссировочный БЛИЖ.408320.151.107

- стойка приборная БЛИЖ.423819.006.039

- статив датчиков давления МБДА.3135.0350.001

- статив датчиков давления МБДА.3135.0350.002

- статив датчиков давления МБДА.3135.0350.003

- шкаф коммутационный БЛИЖ.408320.136.201

- шкаф кроссировочный БЛИЖ.408320.151.112

- панель коммутационная БЛИЖ.423600.008.010

- стойка приборная БЛИЖ.423819.006.045

1700x730x800 1700x730x800 1700x730x800 1350x458x600 1350x458x600 1350x458x600 2158x440x1233

2152x609x887 1700x730x800 1700x730x800 1700x730x800 840x435x606 2158x400x1230 540x224x500

2200x600x887

Рабочие условия эксплуатации в помещении пультовой и аппаратной:

- температура воздуха, °C

- относительная влажность воздуха при температуре +25 °C, %, не более

- атмосферное давление, кПа

от + 5 до + 40

80 от 84 до 106,7

Рабочие условия эксплуатации в помещении испытательного бокса:

- температура воздуха, °C

- относительная влажность воздуха при температуре +35 °C, %, не более

- атмосферное давление, кПа

от - 30 до + 50

95 от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование

Кол-во шт.

Система информационно-измерительная наземной линии в составе:

БЛИЖ.408320.136.196

Статив датчиков давления

1

БЛИЖ.408320.136.196-01

Статив датчиков давления

1

БЛИЖ.408320.136.196-02

Статив датчиков давления

1

БЛИЖ.408320.138.001

Панель пневматической коммутации

1

БЛИЖ.408320.138.001-01

Панель пневматической коммутации

1

БЛИЖ.408320.138.001-02

Панель пневматической коммутации

1

БЛИЖ.408320.151.107

Шкаф кроссировочный

1

Окончание таблицы 4

Обозначение

Наименование

Кол-во шт.

БЛИЖ.423819.006.039

Стойка приборная

1

МБДА.2954.0069.001

Автоматизированное рабочее место СИИ

1

МБДА.2954.0358.000

Комплект первичных преобразователей

1

БЛИЖ.402490.018.489

Комплект кабелей

1

Система информационно-измерительная линии имитации полетных условий стенда Ц12/3 (высотной линии) в составе:

МБДА.3135.0350.001

Статив датчиков давления

1

МБ ДА.3135.0350.002

Статив датчиков давления

1

МБ ДА.3135.0350.003

Статив датчиков давления

1

МБ ДА.3135.0358.000

Комплект первичных преобразователей

1

БЛИЖ.402490.018.522

Комплект кабелей

1

БЛИЖ.408320.151.112

Шкаф кроссировочный

1

БЛИЖ.423819.006.045

Стойка приборная

1

Сведения о методах измерений

приведены в разделе 1.1.4 «Устройство и работа СИИ стенда Ц12/3» руководства по эксплуатации МБДА.3135.0300.000 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 101 до 2-109 Гц»
