Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст. № 1 Южноуральской ГРЭС
| Номер в ГРСИ РФ: | 98831-26 |
|---|---|
| Производитель / заявитель: | ООО "ИНКОНТРОЛ", г. Москва |
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст. № 1 Южноуральской ГРЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, частоты и количества импульсов, и формирования сигналов напряжения постоянного тока, сигналов силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98831-26 | ||||||
| Наименование | Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст. № 1 Южноуральской ГРЭС | ||||||
| Приказы |
№1257 от
25.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4a4121a4-3ae0-b84b-8415-fbaf9f51f377 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИНКОНТРОЛ», РОССИЯ, 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
Поверка
| Методика поверки / информация о поверке |
МП-1094-2025 ГСИ. Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст. № 1 Южноуральской ГРЭС. Методика поверки
(с 25.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98831-26: Описание типа
2026-98831-26.pdf
|
Скачать | 251.1 КБ | |
|
98831-26: Методика поверки
МП-1094-2025
2026-mp98831-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст. № 1 Южноуральской ГРЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, частоты и количества импульсов, и формирования сигналов напряжения постоянного тока, сигналов силы постоянного тока.
Описание
Принцип действия комплекса основан на непрерывном измерении и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих от первичных измерительных преобразователей (далее - ИП) и преобразовании в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон. Комплекс оснащен рабочей станцией оператора, предназначенной для отображения значений измеряемых величин.
К данному типу средства измерений относится комплекс с заводским номером 3570.
Перечень модулей ввода/вывода аналоговых сигналов, применяемых в составе измерительных каналов (далее - ИК) комплекса приведен в таблице 1.
Таблица 1 - Перечень модулей ввода/вывода аналоговых сигналов
|
Тип сигнала |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Сигналы силы постоянного тока (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 052 (далее - R500 А108 052) |
|
Модуль аналогового ввода R500 AI 08 042 (далее - R500 AI08 042) | |
|
Модуль аналогового ввода R500 AI 08 041 ' (далее-R500AI08 041) | |
|
Сигналы напряжения постоянного тока (аналоговый вход) |
R500 А1 08 042 |
|
Сигналы термопреобразователей сопротивления (аналоговый вход) |
Модуль аналогового ввода R500 А1 08 031 (далее-R500 AI08 031) |
|
Тип сигнала |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Сигналы термопар (аналоговый вход) |
R500 AI08 031 |
|
Частотные сигналы (аналоговый вход) |
Модуль счета импульсов R500 DA 03 011 (далее - R500 DA 03 011) Модуль счета импульсов R500 DA 03 021 (далее - R500 DA 03 021) |
|
Импульсные сигналы (аналоговый вход) |
R500 DA03 011 R500 DA 03 021 |
|
Сигналы силы постоянного тока (аналоговый выход) |
Модуль аналогового вывода R500 АО 08 031 (далее - R500 АО 08 031) |
|
Сигналы напряжения постоянного тока (аналоговый выход) |
R500 АО 08 031 |
Комплекс осуществляет измерение физических величин, и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают на входы модулей аналогового ввода R500 AI 08 052 или R500 AI 08 042 или R500 AI 08 041;
- аналоговые сигналы напряжения постоянного тока от первичных ИП поступают на входы модулей аналогового ввода R500 AI 08 042;
- сигналы с термопреобразователей сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 поступают на входы модулей аналогового ввода R500 AI 08 031;
- частотные или импульсные сигналы с первичных ИП поступают на входы модулей счета импульсов R500 DA 03 011 или R500 DA 03 021;
- цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов (или модулей счета импульсов) в значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных комплекса;
- сигналы управления и регулирования (сигналы силы постоянного тока и сигналы напряжения постоянного тока) формируются комплексом с помощью модулей вывода аналоговых сигналов R500 АО 08 031 и поступают на входы исполнительных устройств.
Заводской номер 3570 комплекса, состоящий из арабских цифр, и знак утверждения типа нанесены методом лазерной гравировки на маркировочную табличку, расположенную на двери шкафа управления комплекса. Общий вид маркировочной таблички и место нанесения заводского номера представлены на рисунке 1. Общий вид комплекса представлен на рисунке 2.

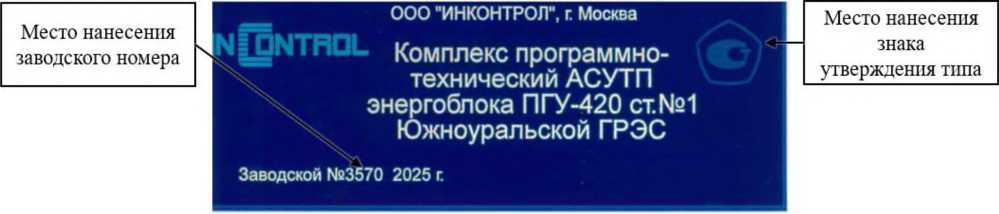

Рисунок 1 - Общий вид маркировочной таблички и место нанесения заводского номера
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплексы.
IIIIIIIIIIIIII IIIIIIIIIIIIII IIIIIIIIIIIIII
IIIIIIIIIIIIIII IIIIIIIIIIIIIII
IIIIIIIIIIIIIII IIIIIIIIIIIIIII
IIIIIIIIIIIIIII
IIIIIIIIIIIIIII
IIIIIIIIIIIIIII

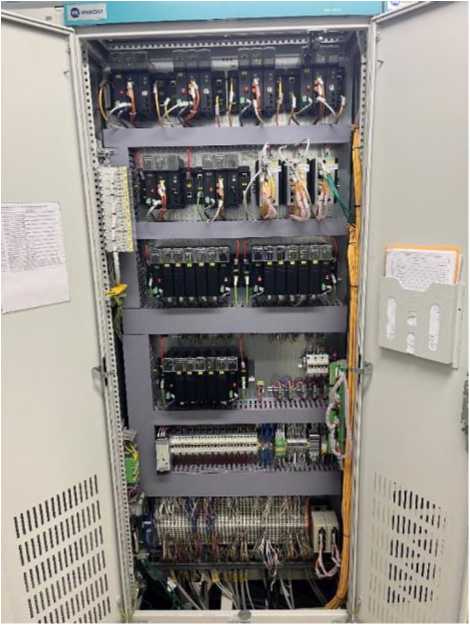

Рисунок 2 - Общий вид комплекса
Пломбирование комплекса не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных.
В состав метрологически значимого ПО входят:
- ПО модулей ввода/вывода;
- ПО модуля центрального процессора, которое состоит из системного ПО (среды исполнения) и прикладного ПО.
Прикладное ПО разработано пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружено в среду исполнения. Прикладное ПО является метрологически незначимым: не позволяет изменять конфигурацию измерительных каналов и коэффициенты преобразования, определенные системным ПО.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода - «высокий» в соответствии с Р 50.2.077-2014.
Системное ПО (среда исполнения) обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода и операционной системой. Уровень защиты ПО среды исполнения -«средний» в соответствии cP 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Технические характеристики
Таблица 3 - Метрологические характеристики измерительных каналов комплекса
|
ТипИК |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности ИК |
|
1 |
2 |
3 |
4 |
|
ИК входных сигналов силы постоянного тока |
от 4 до 20 мА |
R500 AI08 052 |
у: ±0,13 % |
|
от 4 до 20 мА |
R500 AI08 042 |
у: ±0,055 % | |
|
от 4 до 20 мА |
R500 AI08 041 |
у: ±0,055 % | |
|
ИК входных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 AI08 042 |
у: ±0,055 % |
|
ИК входных сигналов термопреобразователей сопротивления |
Сигналы (Ом) термопреобразователей сопротивления с НСХ РИОО1) (а=0,00391 °C’1) в диапазонах измерений: от 0 до +100 °C НСХ PtlOO15 (а=0,00385 °C’1) в диапазонах измерений: от 0 до +100 °C, от Одо+150 °C, от 0 до +200 °C, от 0 до +250 °C, от-10 до+150 °C, от-30 до+100 °C, от-40 до+150 °C, от -50 до +60 °C, от-50 до+150 °C |
R500 AI08 031 |
А: ±0,5 °C (четырехпроводная схема подключения); А: ±0,7 °C (трехпроводная схема подключения) |
|
1 |
2 |
3 |
4 |
|
ИК входных сигналов термопреобразователей сопротивления |
НСХ 50М1 ’ (а=0,00426 °C’1) в диапазонах измерений: от 0 до +100 °C НСХ 50М1} (а=0,00428 °C’1) в диапазонах измерений: от 0 до +100 °C |
R500 AI08 031 |
А: ±0,5 °C (четырехпроводная схема подключения); А: ±0,7 °C (трехпроводная схема подключения) |
|
ИК входных сигналов термопар |
Сигналы (мВ) термопар с НСХ ТХА (К)2) в диапазонах измерений: от 0 до +150 °C, от 0 до +250 °C, от 0 до +400 °C, от 0 до +550 °C, от 0 до +600 °C, от 0 до +700 °C, от Одо+1100 °C |
R500 AI08 031 |
А3): ±2,5 °C |
|
ИК входных частотных сигналов |
от 1 до 6000 Гц4) |
R500 DA03 011 |
6: ±0,01 % |
|
R500 DA 03 021 | |||
|
ИК входных импульсных сигналов |
Счет импульсов от 1 до 300000 |
R500 DA03 011 |
А: ±1 ими. |
|
R500 DA 03 021 | |||
|
ИК выходных сигналов силы постоянного тока |
от 4 до 20 мА от 0 до 20 мА |
R500 АО 08 031 |
у: ±0,1375 % |
|
1 |
2 |
3 |
4 |
|
ИК выходных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 АО 08 031 |
у: ±0,1375 % |
|
В соответствии с ГОСТ 6651-2009; 2) В соответствии с ГОСТ Р 8.585-2001; 3) Нормирована суммарная погрешность измерительного канала входных сигналов термопар, включающая в себя погрешность измерений температуры холодного спая; 4) Диапазон измерений частотного сигнала зависит от типа подключаемого датчика и настроек измерительного канала и не выходит за пределы указанного диапазона. | |||
|
Приняты следующие обозначения: у - приведенная погрешность измерений/преобразования (за нормирующее значение принята разность между максимальным и минимальным значениями диапазона измерений/преобразования); А - абсолютная погрешность; 6 - относительная погрешность; а - температурный коэффициент термопреобразователей сопротивления. Приняты следующие сокращения: НСХ - номинальная статическая характеристика; ИК - измерительный канал. | |||
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ИК, шт. |
1200 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - напряжение питания постоянного тока, В - напряжение питания постоянного тока, В - частота переменного тока, Гц |
230 (от 195,5 до 253,0) 220 (от 187 до 242) 24 (от 18 до 30) от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +40 80 от 84,0 до 108,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
150000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
нанесен методом лазерной гравировки на маркировочную табличку, расположенную на корпусе шкафа управления комплекса (в соответствии с рисунком 1).
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст. № 1 Южноуральской ГРЭС |
- |
1 |
|
Руководство по эксплуатации |
ИК.3570-АТХ5.РЭ |
1 |
|
Формуляр |
ИК.3570-ЭД.ФО |
1 |
Сведения о методах измерений
приведены в пункте 2.4 «Описание системы» формуляра.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 х 10'16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
