Толщиномеры ультразвуковые 39DL Plus
| Номер в ГРСИ РФ: | 98834-26 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | Evident Inspection Technologies Germany GmbH, ГЕРМАНИЯ |
Толщиномеры ультразвуковые 39DL Plus (далее по тексту - толщиномеры) предназначены для измерений толщины стенки из разных металлов и их сплавов, композитных пластиков, в том числе изделий с корродированными поверхностями при одностороннем доступе к поверхности контроля.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98834-26 | ||||||||||||
| Действует | по 25.06.2031 | ||||||||||||
| Наименование | Толщиномеры ультразвуковые | ||||||||||||
| Модель | 39DL Plus | ||||||||||||
| Приказы |
№1257 от
25.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | a2987328-c543-8247-67a4-ae670665a544 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка Evident Scientific, Inc., СОЕДИНЕННЫЕ ШТАТЫ, 48 Woerd Avenue Waltham, MA 02453,; Evident Inspection Technologies Germany GmbH, ГЕРМАНИЯ, Caffamacherreihe 8-10, 20355 Hamburg
Поверка
| Методика поверки / информация о поверке |
МП 008.Д4-26 ГСИ. Толщиномеры ультразвуковые 39DL Plus. Методика поверки
(с 25.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98834-26: Описание типа
2026-98834-26.pdf
|
Скачать | 196.8 КБ | |
|
98834-26: Методика поверки
МП 008.Д4-26
2026-mp98834-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Толщиномеры ультразвуковые 39DL Plus (далее по тексту - толщиномеры) предназначены для измерений толщины стенки из разных металлов и их сплавов, композитных пластиков, в том числе изделий с корродированными поверхностями при одностороннем доступе к поверхности контроля.
Описание
Принцип действия толщиномеров основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит измерение времени двойного прохождения продольных ультразвуковых волн через объект контроля, пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины.
Для измерения ультразвуковых волн в объекте контроля и приеме их отражений используется сменный ультразвуковой пьезоэлектрический преобразователь (далее по тексту -ПЭП), который устанавливается на поверхность объекта контроля в месте измерения толщины через слой контактной жидкости. Результаты измерений выводятся на дисплей толщиномера в цифровом виде.
Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока в защитном резиновом чехле и ПЭП с номинальными частотами от 2,0 до 30 МГц, подключаемого к электронному блоку с помощью гибкого кабеля.
На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек и подставка. На верхней панели корпуса расположены разъемы для подключения ПЭП, разъем USB/RS-232 и разъем для подключения зарядного устройства. На боковой панели корпуса под защитной крышкой расположен отсек с разъемами VGA, USB для подключения к внешнему устройству и слот для карты памяти MicroSD.
В зависимости от заказа толщиномеры могут комплектоваться измерительными преобразователями одноэлементными контактными и/или раздельно-совмещенными контактными.
Толщиномеры выпускаются под двумя торговыми марками OLYMPUS и EVIDENT.
Общий вид толщиномеров представлен на рисунке 1.
Серийный номер в виде цифрового обозначения наносится с помощью наклейки на заднюю поверхность корпуса под резиновым чехлом, как показано на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средства измерений не предусмотрено.

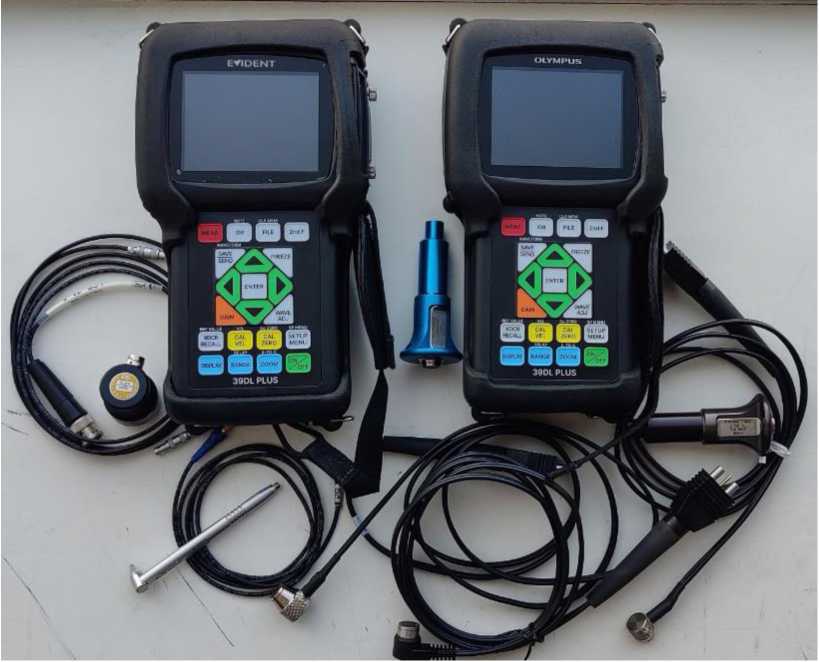

Рисунок 1 - Общий вид толщиномеров
Место нанесения знака утверждения типа
Место нанесения серийного номера

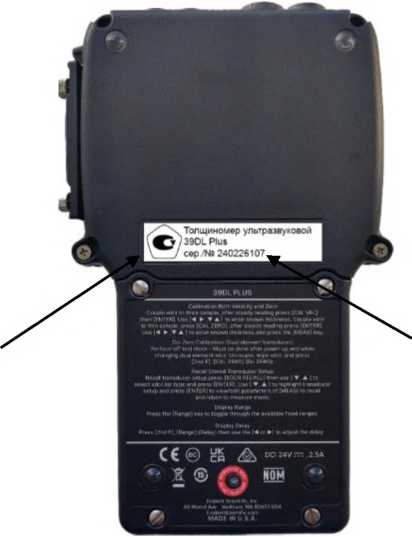

Рисунок 2 - Вид сзади, место нанесения серийного номера и знака утверждения типа
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ПО) 39DL Plus. ПО выполняет следующие основные функции:
- настройка и управление толщиномером;
- хранение всех результатов измерений;
- отображение результатов измерений в режиме реального времени.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в энергозависимой памяти микропроцессора в производственном цикле на предприятии-изготовителе;
- управляющее внешнее ПО, осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения результатов измерений, обработки результатов измерений и сохранения результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
39DL Plus |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики толщиномеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины (по стали), мм - для НЭП одноэлементных контактных, 15 МГц - для НЭП раздельно-совмещенных контактных, 5 МГц - для НЭП раздельно-совмещенных контактных, 2 МГц |
от 0,20 до 5,00 от 2,00 до 300,00 от 4,00 до 300,00 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм - для ПЭП одноэлементных контактных, 15 МГц - для ПЭП раздельно-совмещенных контактных, 5 МГц - для ПЭП раздельно-совмещенных контактных, 2 МГц |
±(0,02+0,01 Н1) ±(0,10±0,03Н1) ±(0,05+0,01 Н1) |
|
1 - где Н - измеренное значение толщины (по стали), мм | |
|
Таблица 3 - Основные технические характеристики толщиномеров | |
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины, мм |
от 0,10 до 650,00 |
|
Диапазон устанавливаемых скоростей распространения ультразвуковых колебаний в материале контролируемого изделия, м/с |
от 762 до 13998 |
|
Дискретность отсчета измерений толщины, мм |
од 0,01 0,001* |
|
Параметры электрического питания: - от сети переменного тока: - напряжение, В - частота, Гц - от аккумуляторной батареи литий-ионной (Li-ion), В |
(110±10), (220±20) от 50 до 60 10,8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры (в защитном чехле), мм, не более: | |
|
- глубина |
67 |
|
- ширина |
131 |
|
- высота |
237 |
|
Масса (без аккумулятора), кг, не более |
0,83 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -10 до +50 |
|
- относительная влажность воздуха, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
* - поставляется по заказу |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и в виде наклейки на заднюю панель толщиномера.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Толщиномер ультразвуковой |
39DL Plus |
1 шт. |
|
Ультразвуковой пьезоэлектрический преобразователь (НЭП) |
- |
1 шт.* |
|
Контактная жидкость |
- |
1 шт. |
|
Кабель LCM-74-4 |
- |
1 шт.** |
|
USB-кабель |
- |
1 шт. |
|
Аккумулятор |
- |
1 шт. |
|
Сетевой адаптер питания с кабелем |
- |
1 шт. |
|
Кейс для транспортировки и хранения |
- |
1 шт. |
|
Защитный резиновый чехол с нагрудным ремнем |
- |
1 шт. |
|
CD-ROM с интерфейсной программой (стандарт.) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* - тип и количество НЭП определяются при заказе; * * - кабель используется для одноэлементного НЭП. | ||
Сведения о методах измерений
приведены в разделе 5 «Основы эксплуатации» документа «Толщиномеры ультразвуковые
39DL PLUS. Руководство по эксплуатации».
Нормативные документы
Стандарт предприятия Evident Inspection Technologies Germany GmbH, Г ер мания
