Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино» ПСП «Козьмино»
| Номер в ГРСИ РФ: | 98835-26 |
|---|---|
| Производитель / заявитель: | ООО "Транснефть - Порт Козьмино", г.Находка |
Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино» ПСП «Козьмино» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98835-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино» ПСП «Козьмино» | ||||||
| Приказы |
№1257 от
25.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 35d378ef-3dcb-e6cb-1e78-f46129207f85 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Транснефть - Порт Козьмино», РОССИЯ, 692941, Приморский край, г. Находка, ул. Нижне-Набережная (п. Врангель мкр.), д. 78
Поверка
| Методика поверки / информация о поверке |
МП-0098-ТАМ-2026 ГСИ. Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино» ПСП «Козьмино». Методика поверки
(с 25.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98835-26: Описание типа
2026-98835-26.pdf
|
Скачать | 184.1 КБ | |
|
98835-26: Методика поверки
МП-0098-ТАМ-2026
2026-mp98835-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 733
ООО «Транснефть - Порт Козьмино» ПСП «Козьмино» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.
СИКН, заводской № 733, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
- блока измерительных линий (БИЛ) в составе девяти рабочих, трех резервных и одной контрольной измерительных линий (ИЛ);
- блока измерений показателей качества нефти (далее - БИК);
- трубопоршневой поверочной установки (общей для СИКН № 730 и СИКН № 733);
- системы обработки информации (СОИ);
- узла подключения передвижной поверочной установки (общего для СИКН № 730 и СИКН № 733);
- системы промывки и эталонная поверочная установка (ЭПУ) (общей для СИКН № 730 и СИКН № 733);
- межблочных технологических и дренажных трубопроводов с запорной арматурой;
- узла регулирования расхода и давления.
В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.
В составе СИКН применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные геликоидные серии НТМ, (входит в состав линий №№ 1-10) (далее - ТПР) |
38725-08 |
|
Преобразователи расхода жидкости турбинные MVTM Dy от 2” до 16”, (входит в состав линий №№ 11-12) (далее-ТПР) |
16128-10 |
|
Счетчик (преобразователь) объема жидкости эталонный лопастной Smith Meter модели M16-S3 (далее - ЭПР), (входит в состав линии № 13) |
53302-13* |
|
Датчики температуры 644, 3144Р |
39539-08 |
|
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ моделей 65-244, 65-644, 65-3144, 65-3244, модели 65-644 |
27129-04 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Преобразователи давления измерительные 3051 |
14061-04 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Датчики давления Агат-100MT |
74779-19 |
|
Преобразователи давления измерительные АИР-20/М2, модификации АИР-20/М2-Н |
63044-16 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» |
77871-20** |
|
Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП) |
15644-06 |
|
Влагомеры нефти поточные УДВН-1пм (далее - ВН) |
14557-10** 14557-05** |
|
Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ) |
15642-06 |
|
Установка поверочная трубопоршневая двунаправленная (далее - ТПУ) |
37248-08 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
|
* Применяется при вязкости нефти от 4,5 до 36 мм2/с при температуре от +2 до +40 °C. * * Применяется при температуре нефти от +5 до +40 °C. | |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории или по результатам измерений объемной доли воды в блоке измерений показателей качества нефти с применением влагомеров;
- измерения давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматические измерения показателей качества нефти;
- проведение поверки ТПР и ЭПР с применением ТПУ или передвижной ТПУ 1-го разряда;
- проведение контроля метрологических характеристик (КМХ) рабочих ТПР с применением ЭПР, применяемого в качестве контрольного или с применением ТПУ или по передвижной ТПУ 1-го разряда;
- проведение КМХ преобразователей плотности, влагомеров, преобразователей вязкости на месте эксплуатации без прекращения учетных операций;
- автоматический и ручной отбор проб;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами;
- регистрацию и хранение результатов измерений, формирование отчетов.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

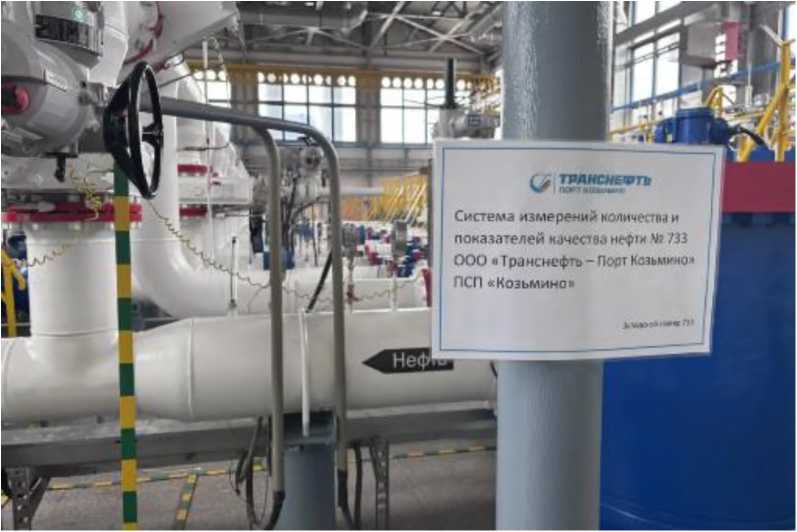

Рисунок 1 - Информационная табличка СИКН
Программное обеспечение
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. арр |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
РР_78хх.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
СВ6В884С |
|
Идентификационное наименование ПО |
МП974.арр |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
М13233.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
М13265.арр |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
М13266.арр |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
М13267.арр |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
М13287.арр |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
ЗА4СЕ55В |
|
Идентификационное наименование ПО |
М13312.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
Е56ЕАВ1Е |
|
Идентификационное наименование ПО |
М13380.арр |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КМН.РР.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71С65879 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62С75А03 |
|
Идентификационное наименование ПО |
М12816.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
М13151.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
М13272.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
М13288.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
М13155.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
М13189.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH.PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH.PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
М12974.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
АВ567359 |
|
Идентификационное наименование ПО |
М13234.арр |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти через СИКН*, м3/ч |
от 385 до 14000 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Технические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Диапазон избыточного давления нефти, МПа |
от 0,3 до 1,6 |
|
Физико-химические свойства измеряемой среды: - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) - плотность нефти в рабочем диапазоне температуры, кг/м3 - температура перекачиваемой нефти, °C - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более |
от 2,0 до 36,0 от 830,0 до 860,0 от +2,0 до +40,0 1,0 900 0,05 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
периодический, автоматизированный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - температура воздуха внутри помещений в холодное время года, °C: а) помещение БИК; б) помещение для ЭПУ; в) помещения для размещения оборудования СОИ СИКН и системы распределения электроэнергии |
от -26,5 до +37 не ниже +5 не ниже +10 от +22 до +24 |
Таблица 5 - Показатели надежности СИКН
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино» ПСП «Козьмино» |
- |
1 шт. |
|
Инструкция по эксплуатации |
— |
1 экз. |
|
Методика поверки |
— |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино», свидетельство об аттестации методики (метода) измерений № 558-RA.RU.312546-2026 от 04.03.2026.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1
Приказ Госстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
