Камеры тепловизионные EATECH
| Номер в ГРСИ РФ: | 98837-26 |
|---|---|
| Производитель / заявитель: | Wuhan Tongsheng Technology Co., LTD, КИТАЙ |
Камеры тепловизионные ЕАТЕСН (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98837-26 | |||||||||
| Действует | по 25.06.2031 | |||||||||
| Наименование | Камеры тепловизионные | |||||||||
| Модель | EATECH | |||||||||
| Модификации |
HS400 HS600 HS610 HS800 HT450 HT650 HT850 HT870 |
|||||||||
| Приказы |
№1257 от
25.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 52aeb307-5caf-59f1-c9b6-aa64779af928 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Wuhan Tongsheng Technology Co., LTD, КИТАЙ, Floor 5~8, 13, &15 F038, Building B in No. 2 plant of Guangyuan science & technology park, Huashiyuan north Road, East Lake Development Zone, Wuhan, Hubei, P.R.
Поверка
| Методика поверки / информация о поверке |
РТ-МП-471-207-2026 ГСИ. Камеры тепловизионные EATECH. Методика поверки
(с 25.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98837-26: Описание типа
2026-98837-26.pdf
|
Скачать | 418 КБ | |
|
98837-26: Методика поверки
РТ-МП-471-207-2026
2026-mp98837-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Камеры тепловизионные ЕАТЕСН (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: HS400, HS600, HS610, HS800, НТ450, НТ650, НТ850, НТ870. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Тепловизоры моделей HS400, HS600, HS610, HS800 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся вращающийся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены кнопки управления, видеоискатель, кнопка включения/выключения и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов (HDMI, USB Туре С, RJ45) и зарядного устройства.
Тепловизоры моделей НТ450, НТ650, НТ850, НТ870 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель, фонарь и видеокамеры. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены разъемы интерфейсов и зарядного устройства.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях. Фотографии общего вида тепловизоров приведены на рисунках 1-3.

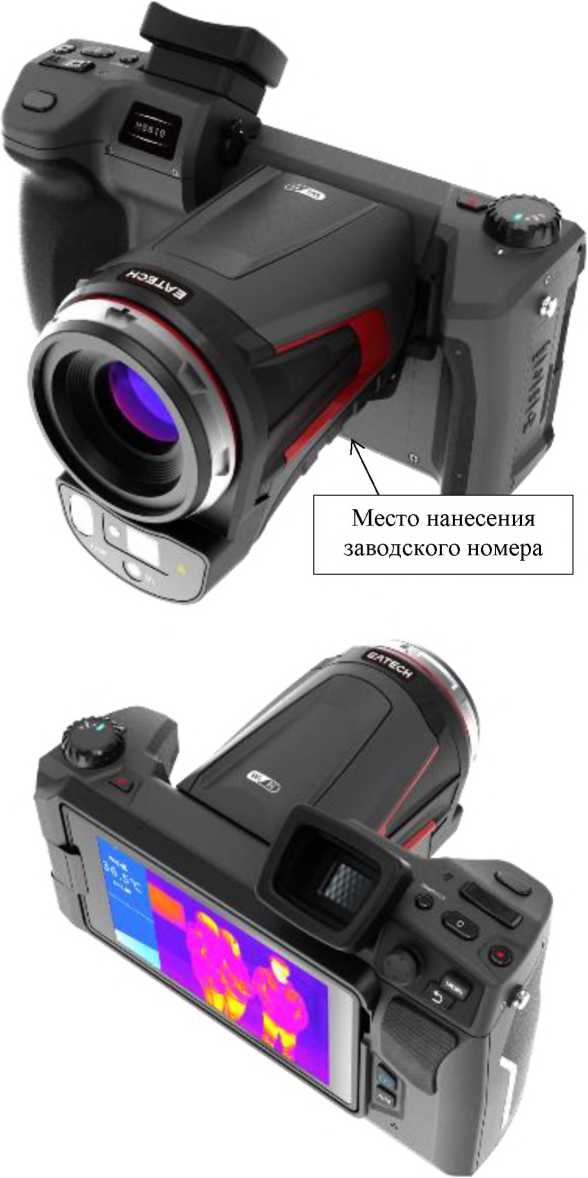

Рисунок 1 - Общий вид тепловизоров моделей HS400, HS600, HS610

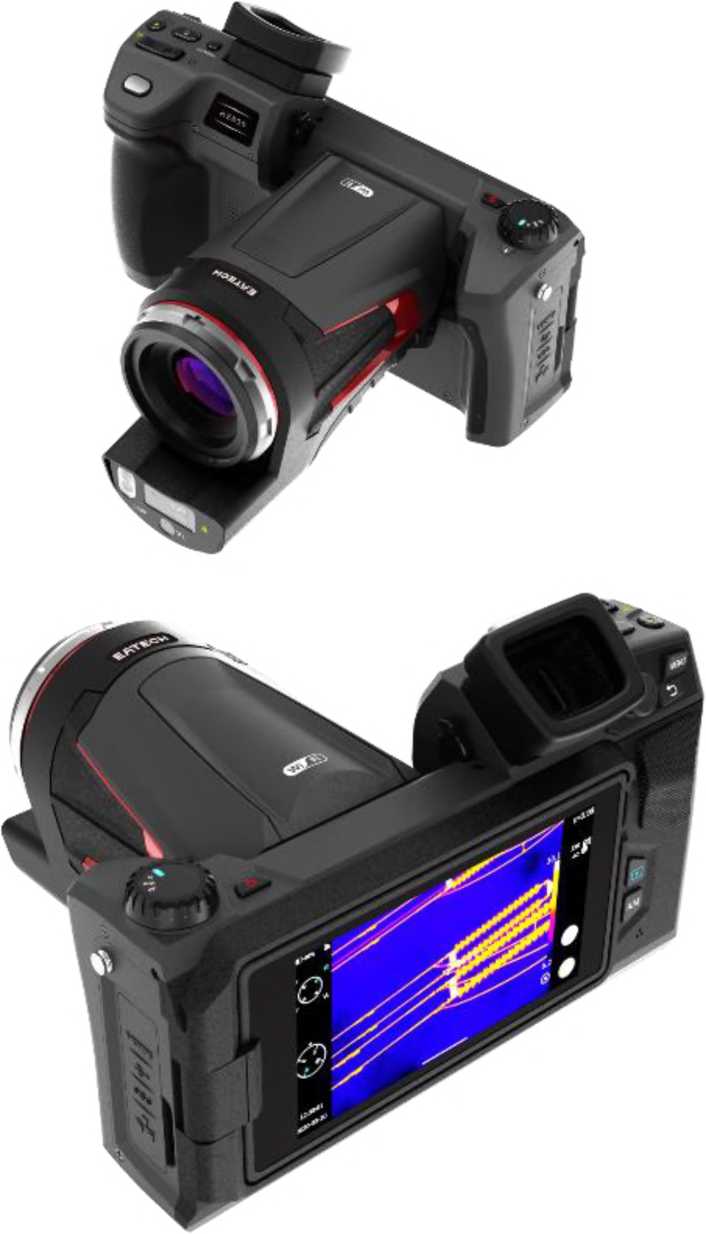

Рисунок 2 - Общий вид тепловизоров модели HS800

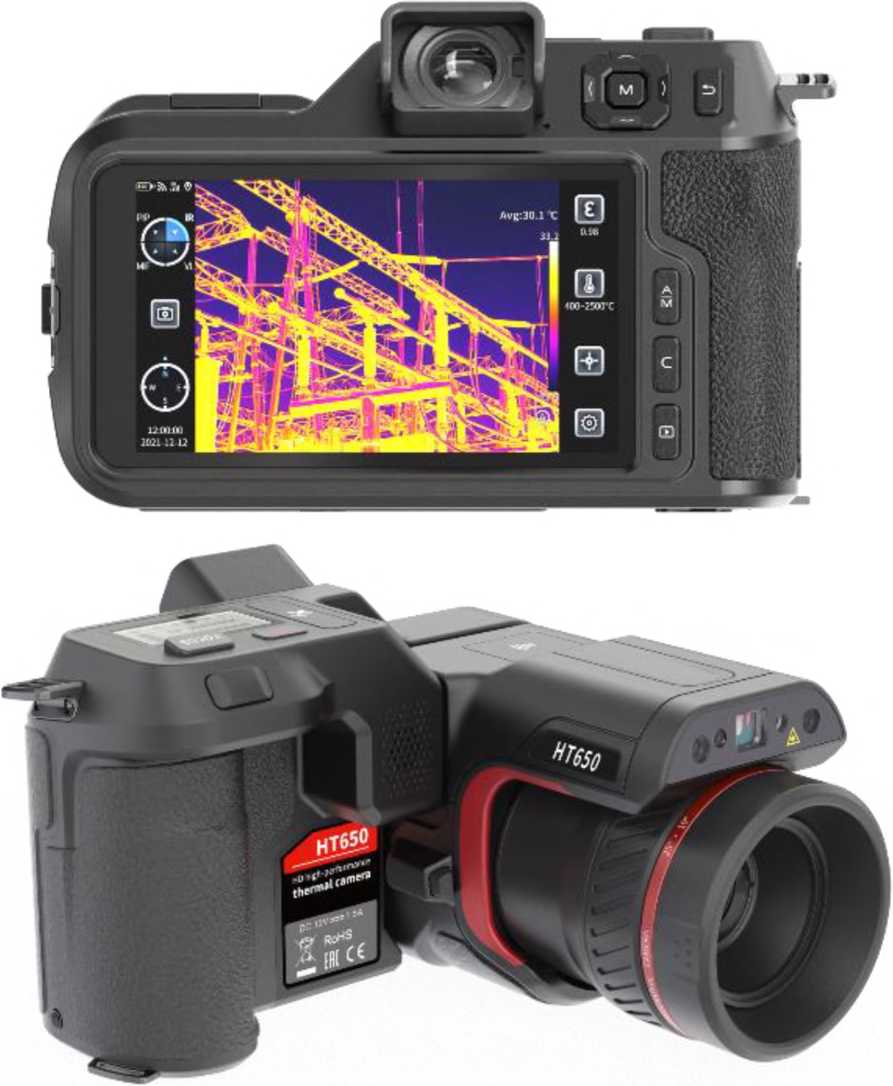

Рисунок 3 - Общий вид тепловизоров моделей НТ450, НТ650, НТ850, НТ870
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО тепловизоров моделей HS400, HS600, HS610, HS800
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров моделей НТ450, НТ650, НТ850, НТ870
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.5 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, структурированное хранение отснятых материалов, запись видео, получение тревожных оповещений и другие функции на компьютере.
Технические характеристики
Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблицах 3-5. Показатели надежности приведены в таблице 6.
Таблица 3 - Метрологические и технические характеристики тепловизоров моделей HS400, HS600
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
HS400 |
HS600 | |
|
Диапазоны измерений температуры*^, °C |
от-20 (-40**) до+150 от +100 до +800 от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °C до +100 °C включ., °C |
±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % |
±2,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более |
0,045 |
0,040 |
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | |
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
HS400 |
HS600 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°хб,0° | |
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
1,13 2,19 0,52 0,34 |
0,68 1,31 0,31 0,2 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Количество пикселей матрицы детектора, пиксел и х пиксел и |
384x288 |
640x480 |
|
Масса, кг, не более |
1,35 | |
|
Запись изображений или частота обновлений, Гц |
9 или 30 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x145x135 | |
|
Тип батареи |
12 | |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) | |
Примечания:
- указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически;
17 - по дополнительному заказу
Таблица 4 - Метрологические и технические характеристики тепловизоров моделей HS610, HS800
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
HS610 |
HS800 | |
|
Диапазоны измерений температуры (*\ °C |
от-20 (-40**) до+150 от +100 до +800 от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °C до +100 °C включ., °C |
±1,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % |
±1,0 | |
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
HS610 |
HS800 | |
|
Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более |
0,03 | |
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°хб,0° |
25,0°х19,0° 45,0°х34,0° 15,0°х11,0° 9,0°х7,0° |
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
0,68 1,31 0,31 0,2 |
0,43 0,8 0,27 0,16 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Количество пикселей матрицы детектора, пиксел и х пиксел и |
640x480 |
1024x768 |
|
Масса, кг, не более |
1,35 | |
|
Запись изображений или частота обновлений, Гц |
9 или 30 |
9 или 25 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x145x135 |
206x169x135 |
|
Тип батареи |
12 | |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) | |
Примечания:
- указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически;
1 7 - по дополнительному заказу
Таблица 5 - Метрологические и технические характеристики тепловизоров моделей НТ450, НТ650, НТ850, НТ870
|
Наименование характеристики |
Значение (в зависимости от модели) | |||
|
НТ450 |
НТ650 |
НТ850 |
НТ870 | |
|
Диапазоны измерений температуры (*\ °C |
от-20 (-40**) до+150 от 0 до +650 от +400 до +2500 (опционально, при использовании высокотемпературной линзы) |
от-20 (-40**) до+150 от 0 до +800 от +400 до +2500 (опционально, при использовании высокотемпературной линзы) | ||
|
Наименование |
Значение (в зависимости от модели) | |||
|
характеристики |
НТ450 |
НТ650 |
НТ850 |
НТ870 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °C до +100 °C включ., °C |
±1,0 | |||
|
Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % |
±1,0 | |||
|
Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более |
0,03 |
0,025 | ||
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | |||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25°х19° 45°х34° 15°хЦ° 7°х5° | |||
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
0,91 1,64 0,54 0,26 |
0,68 1,23 0,41 0,19 |
0,43 0,77 0,26 0,12 |
0,34 0,61 0,21 0,09 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |||
|
Количество пикселей матрицы детектора, пиксел и х пиксел и |
480x360 |
640x512 |
1024x768 |
1280x1024 |
|
Количество пикселей матрицы детектора с технологией Super resolution, пиксел и х пиксел и |
960x720 |
1280x1024 |
2048x1536 |
2560x2048 |
|
Масса, кг, не более |
1,86 | |||
|
Запись изображений или частота обновлений, Гц |
50 или 9 | |||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
191x171x118 | |||
|
Тип батареи |
12 | |||
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
НТ450 НТ650 НТ850 НТ870 | |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) |
|
Примечания: - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; '''' - по дополнительному заказу | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
ЕАТЕСН |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные ЕАТЕСН моделей HS400, HS600, HS610, HS800 |
— |
1 экз. |
|
Руководство по эксплуатации на камеры тепловизионные ЕАТЕСН моделей НТ450, НТ650, НТ850, НТ870 |
— |
1 экз. |
|
Зарядное устройство |
- |
1 шт. |
|
Футляр для переноски |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на камеры тепловизионные ЕАТЕСН, разработанный Wuhan Tongsheng Technology Со., LTD Китай
