Расходомеры-счетчики электромагнитные С-700ЭР БАЙКАЛ
| Номер в ГРСИ РФ: | 98838-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПО "Байкал", г.Москва |
Расходомеры-счетчики электромагнитные С-700ЭР БАЙКАЛ (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости с удельной электрической проводимостью измеряемой среды, не менее 5-10"4, См/м.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98838-26 | |||||||||||||||
| Действует | по 25.06.2031 | |||||||||||||||
| Наименование | Расходомеры-счетчики электромагнитные | |||||||||||||||
| Модель | С-700ЭР БАЙКАЛ | |||||||||||||||
| Модификации |
Х1 Х2 Х3 X4 |
|||||||||||||||
| Приказы |
№1257 от
25.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a8bc45ef-c1a1-663b-0791-e7bec75268a1 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО НПО «Байкал», РОССИЯ, 127411, г. Москва, Дмитровское шоссе, д. 157, стр. 12, офис 12-3-110
Поверка
| Методика поверки / информация о поверке |
РТ-МП-179-208-2026 ГСИ. Расходомеры-счетчики электромагнитные С-700ЭР БАЙКАЛ. Методика поверки
(с 25.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98838-26: Описание типа
2026-98838-26.pdf
|
Скачать | 329.8 КБ | |
|
98838-26: Методика поверки
РТ-МП-179-208-2026
2026-mp98838-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные С-700ЭР БАЙКАЛ (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости с удельной электрической проводимостью измеряемой среды, не менее 5 10’4, См/м.
Описание
Принцип действия расходомеров основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (далее - ЭДС), величина которой пропорциональная скорости потока. Измерительный преобразователь значение индуцированной ЭДС преобразует в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер.
Расходомеры состоят из первичного электромагнитного преобразователя расхода (далее - ПР) и измерительного преобразователя (далее - ИП), смонтированных компактно или раздельно.
ПР представляет собой калиброванный участок трубы из немагнитного материала, выполняющую функцию участка трубопровода. Внутри ПР расположены магнитные катушки, создающие магнитное поле. Внутренняя поверхность трубы покрыта диэлектрическим материалом (футеровкой) и имеет два или несколько электродов, расположенных друг напротив друга, необходимых для измерения ЭДС. Материал футеровки и электродов подбирается в зависимости от температуры, давления и типа измеряемой жидкости.
Расходомеры выпускаются в различных исполнениях, которые отличаются:
- областью применения;
- материалом футеровки и электродов;
- типом присоединения к трубопроводу фланцевое, бесфланцевое («сэндвич») с линзовым уплотнением, муфтовое («молочная муфта»), резьбовое и кламповое;
- вариантами измерительного преобразователя, отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации;
- в зависимости от метрологических характеристик расходомеры подразделяются на четыре модификации: XI, Х2, ХЗ, Х4, отличающихся пределами допускаемой основной относительной погрешности.
Расходомеры в зависимости от области применения имеют исполнения:
- общепромышленное;
- гигиеническое;
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (Exd).
Общий вид расходомеров, внешний вид ПР и блока коммутации расходомеров, внешний вид исполнений ИП расходомеров приведен на рисунках 1-3.
Пломбирование от несанкционированного доступа осуществляется нанесением знака поверки с помощью наклейки, которая клеится одновременно на корпус и крышку расходомера. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров представлено на рисунке 4. Серийный номер расходомера в буквенноцифровом формате наносится на маркировочную табличку, закрепленную на корпусе ПР и ИП расходомера, методом фотопечати или лазерной гравировки. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 5.
Раздельное исполнение

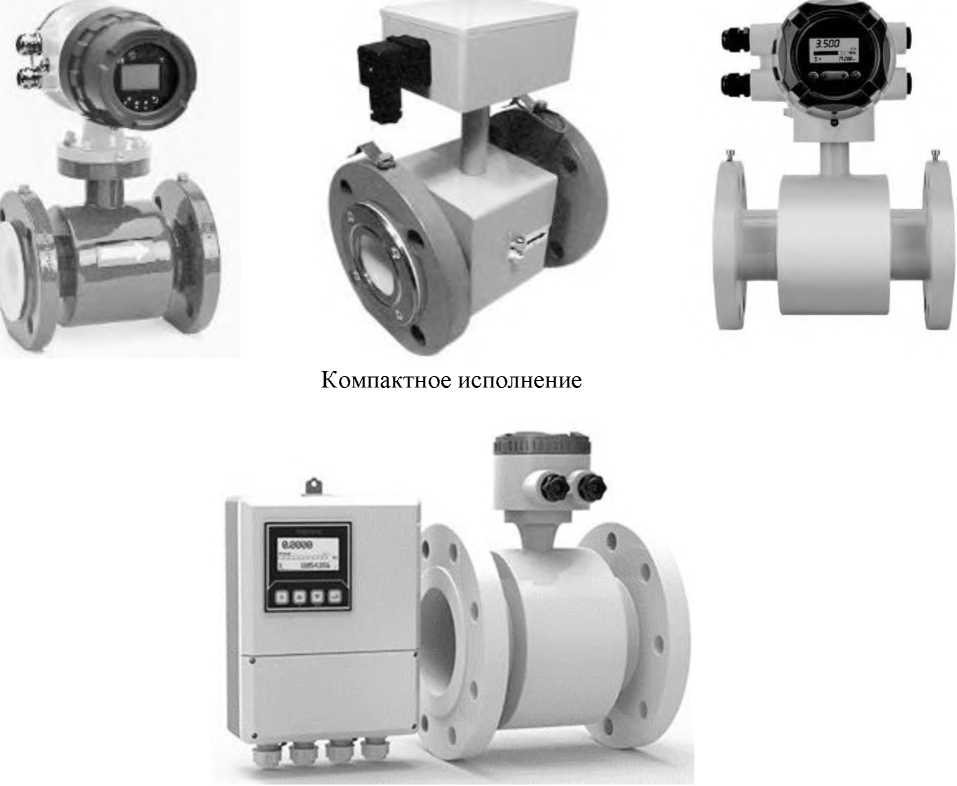

Рисунок 1 - Общий вид расходомеров

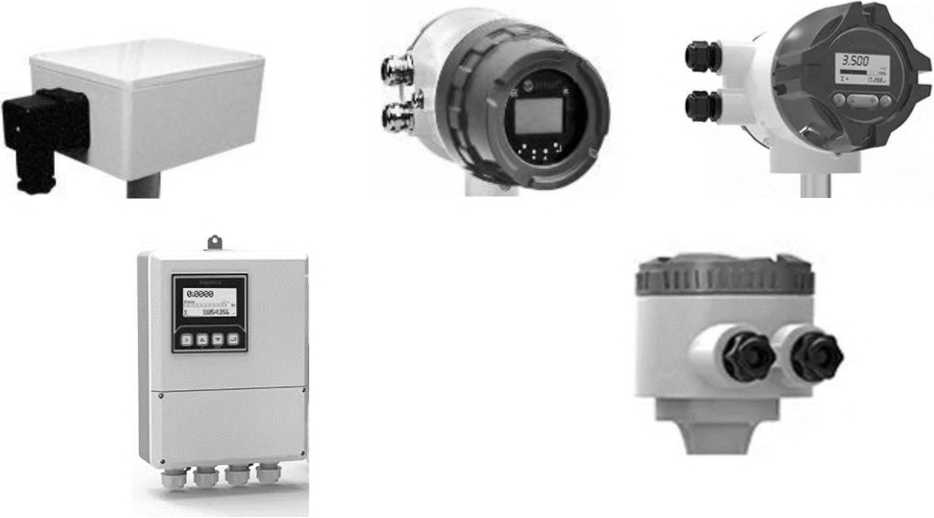

Рисунок 2 - Внешний вид ИП и блока коммутации расходомеров

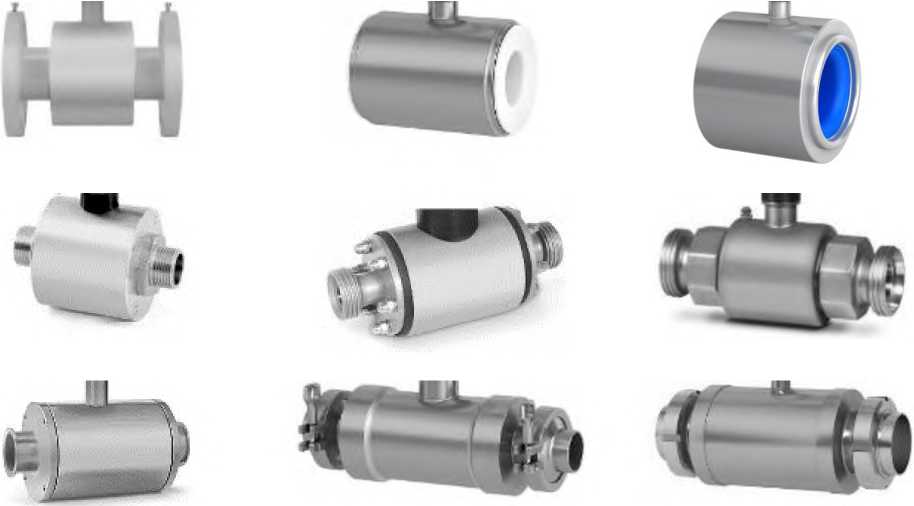

Рисунок 3 - Внешний вид исполнений ПР расходомеров
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров
С-700ЭР «Байкал»
С-ТСГОЭР- ExcKTil ОП<ОРП16£2₽1 A1F1T1 LI ISV1OT 01
RS-485
100 ...24OVAC
15 VA 50-60 Hz
i-oirt (HART) f-ourt relay
-70... 75DC 1Р6Э 0.6%
12.2023
S/П: 1234560700^:
1ЕхйЫ1СТб...ТЗ GbX
ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ!
С-700ЭР «Байкал»
C-7D03P-Exdm 1DЛ40РП1 6E2P1 Al F1T1L1I3V1O1 SI
K-f/D: 0, 1234/0,12Э4 PTFE /12X1BH1 ОТ
Drrtd Pn16 lExdbllCTO ..ТЗ&ЬХ.
-20... 12O°C IPM 0.5%.
12 2023
ии ujuu.npobaikcil.com
© ЕН[
агкрынд|ь
ОТКЛЮЧИВ ОТ CCTHI
wwuj.npotoaikrel.ccim S/П ■ 1234 5&C TOO
Рисунок 5 - Схема нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение расходомеров является встроенным (ПО), выполняющее функции по обработке измерительной информации и преобразованию в унифицированный цифровой сигнал и связи по протоколам передачи данных.
ПО расходомеров является метрологически значимой частью средства измерений и не подлежит каким-либо изменениям и/или модификациям.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО, не ниже |
D23073129-0 |
|
Номер версии (идентификационный номер) ПО |
1.0.Х |
|
X - принимает значения набора арабских цифр и не относится к метрологически значимой версии ПО | |
В соответствии с Р 50.2.077-2014 ПО расходомеров защищено от непреднамеренных и преднамеренных воздействий и имеет уровень защиты ПО «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1^ м3/ч |
0,002 до 72382 |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости и объема жидкости в потоке после поверки методом непосредственного сличения, %, не более Модификация XI: - в диапазоне расходов от 0,05 QHan6 до QHaH6 - в диапазоне расходов от QHaHM до 0,05 QHaH6 Модификация Х2: - в диапазоне расходов от 0,05 (2наибдо QHaH6 - в диапазоне расходов от QHaHM до 0,05 QHaH6 Модификация ХЗ: - в диапазоне расходов от 0,005 рнаиб до QHaH6 - в диапазоне расходов от QHaHM до 0,005 рнаиб Модификация Х4: - в диапазоне расходов от 0,00rQHaH6 до QHaH6 - в диапазоне расходов от QHaHM до 0,00rQHaH6 |
±0,152) ±(0,15+ 0,1/v) ±0,2 ±(0,2 +0,1/v) ±0,5 ±(0,5 + 0,1/v) 1,0 ±(l,0+0,l/v) |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости в потоке после поверки методом косвенных измерений (имитационная поверка), %, не более Модификация XI: - в диапазоне расходов от 0,05 QHaH6 до QHaH6 - в диапазоне расходов от QHaHM до 0,05 QHaH6 Модификация Х2: - в диапазоне расходов от 0,01 QHaH6 до QHaH6 - в диапазоне расходов от QHaHM до 0,01 QHaH6 Модификация ХЗ: - в диапазоне расходов от 0,005 • QHaH6 до QHaH6 - в диапазоне расходов от QHaHM до 0,005 QHaH6 Модификация Х4: - в диапазоне расходов от 0,001 рнаиб до QHaH6 - в диапазоне расходов от QHaHM до 0,001 рнаиб |
±0,4 ±(0,4+ 0,1/v) ±0,6 ±(0,6 +0,1/v) ±1 ±(1 + 0,1/v) 2,0 ±(2,0+0,1/v) |
|
Пределы дополнительной допускаемой приведенной к диапазону унифицированного выходного сигнала погрешности преобразования объемного расхода жидкости в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА, % |
±0,05 |
|
конкретное значение указывается в паспорте; 2)- специальное исполнение; где v - значение, численно равное скорости потока, м/с, рассчитывается по формуле v = (4Q)/(k-7tD2), где Q - измеряемый объемный расход, м3/ч; D - диаметр проточной части, м; к - коэффициент, 3600 с/ч; л = 3,14 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр номинальный1), DN, мм |
от 4 до 1600 |
|
Температура измеряемой среды1), °C |
от -60 до +180 |
|
Давление измеряемой среды1), МПа, не более |
32 |
|
Габаритные размеры, мм, не более1); - длина - ширина - высота |
2000 2000 2500 |
|
Масса, кг, не более1) |
2500 |
|
Выходные сигналы: - частотный, Гц - импульсный, л/имп - релейный - токовый, мА - цифровой |
от 0,05 до 10000 от 0,001 до 999,999 от 4 до 20 HART, ModBus |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В - питание от батареи, В - потребляемая мощность, Вт (В А), не более |
от 100 до 240 50/60 от 22 до 26 от 3 до 12 15 |
|
Условия эксплуатации: - температура окружающей среды1)3), °C - относительная влажность, %, не более - атмосферное давление, кПа |
от -70 до +75 98 от 84,0 до 106,7 |
|
Маркировка взрывозащищенности по ГОСТ 31610.0-2019 |
1Ех db ПС Т6 . . .ТЗ Gb X Ex tb ШС Т85 °C... Т200°С Db X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-20152) |
IP65, IP67, IP68 |
|
конкретное значение указывается в паспорте на расходомер; 2) - опционально для ИП раздельного исполнения; 3)- ЖК дисплей работает до температуры -20 °C. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
18 |
|
Средняя наработка на отказ, ч |
157680 |
Знак утверждения типа
наносится методом фотопечати или лазерной гравировки на маркировочную табличку, закрепленную на корпусе ПР и ИП, и в верхнюю часть справа титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
С-700ЭР БАЙКАЛ |
1 шт. |
|
Руководство по эксплуатации |
26.51.52.110-007-00518168-2024 РЭ |
1 экз. |
|
Паспорт |
26.51.52.110-007-00518168-2024 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.4 «Устройство и принцип работы» документа
26.51.52.110-007-00518168-2024 РЭ «Расходомер-счетчик электромагнитный
С-700ЭР БАЙКАЛ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52.110-007-00518168-2024 «Расходомеры-счетчики электромагнитные
С-700ЭР БАЙКАЛ». Технические условия
