Датчики перемещений CR
| Номер в ГРСИ РФ: | 98841-26 |
|---|---|
| Категория: | Датчики перемещений |
| Производитель / заявитель: | ООО НТЦ «Комплексные системы мониторинга» (КСМ), г. Санкт-Петербург |
Датчики перемещений CR (далее - датчики) предназначены для измерений перемещений при мониторинге строительных конструкций (например, раскрытие трещин, раскрытие деформационных швов, перемещение элементов строительных конструкций друг относительно друга).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98841-26 | |||||||||
| Действует | по 30.06.2031 | |||||||||
| Наименование | Датчики перемещений | |||||||||
| Модель | CR | |||||||||
| Модификации |
ISSO-CR-1-X, где: X – верхний предел диапазона измерений перемещений. На испытания представлены: ISSO-CR-1-100 ISSO-CR-1-150 |
|||||||||
| Приказы |
№1293 от
30.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b10a6f2a-0a39-6f4f-0c97-150b95aa305e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НТЦ «Комплексные системы мониторинга», РОССИЯ, 192102, г. Санкт-Петербург, вн.тер.г. муниципальный округ Волковское, ул. Фучика, д. 4, литера К, помещ. 12Н, офис 408
Поверка
| Методика поверки / информация о поверке |
МП-013-2025 ГСИ. Датчики перемещений CR. Методика поверки
(с 30.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98841-26: Описание типа
2026-98841-26.pdf
|
Скачать | 192.7 КБ | |
|
98841-26: Методика поверки
МП-013-2025
2026-mp98841-26.pdf
|
Скачать | 937.4 КБ |
Описание типа
Назначение
Датчики перемещений CR (далее - датчики) предназначены для измерений перемещений при мониторинге строительных конструкций (например, раскрытие трещин, раскрытие деформационных швов, перемещение элементов строительных конструкций друг относительно друга).
Описание
Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле.
Конструктивно датчики состоят из цилиндрического корпуса с подвижным штоком.
Датчики фиксируются на поверхности контролируемых объектов, относительное перемещение которых требуется измерить, с помощью анкерных болтов. Внутри корпуса датчиков находится натянутая струна. Изменение расстояния между анкерными болтами на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемых перемещений с учетом определенной постоянной. Выходной сигнал снимается с помощью измерительного усилителя (например, регистратора данных портативного VWANALYZER, рег. № в ФИФ ОЕИ 66170-16).
К настоящему типу средств измерений относятся датчики перемещений CR выпускаемые в 6 модификациях, которые различаются диапазоном измерений перемещений.
Расшифровка модификаций датчиков: ISSO-CR-1-X, где:
X - верхний предел диапазона измерений перемещений.
Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков перемещений CR
Идентификация датчиков осуществляется методом визуального осмотра маркировочной этикетки, прикрепленной на корпус датчика, отображающей информацию о модификации датчика, заводском номере, дате изготовления, диапазоне измерений.
Заводской номер в числовом или в буквенном и числовом формате наносится типографским способом на маркировочную этикетку. Нанесение знака поверки на средство измерений не предусмотрено. Место нанесения маркировочной этикетки представлено на рисунке 2.
Место нанесения маркировочной этикетки
Рисунок 2 - Место нанесения маркировочной этикетки

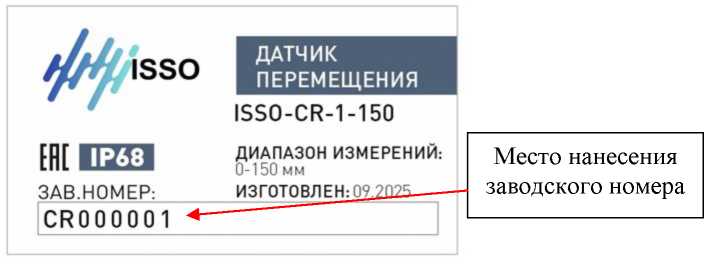

Обозначение мест нанесения заводского номера на маркировочной этикетке представлены на рисунке 3.
Рисунок 3 - Место нанесения заводского номера
Пломбировка датчиков не предусмотрена.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений перемещений, мм | |
|
- ISSO-CR-1-12.5 |
от 0 до 12,5 |
|
- ISSO-CR-1-25 |
от 0 до 25 |
|
- ISSO-CR-1-50 |
от 0 до 50 |
|
- ISSO-CR-1-100 |
от 0 до 100 |
|
- ISSO-CR-1-150 |
от 0 до 150 |
|
- ISSO-CR-1-200 |
от 0 до 200 |
|
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений перемещений, % |
±0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала, Гц |
от 1550 до 3000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -45 до +80 от 30 до 98 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 68 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
700x25 |
|
Масса, кг, не более |
0,75 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, часов, не менее |
100000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Датчик перемещений |
модификация в зависимости от заказа |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации 1) |
26.51.66-006-05877021-2024.РЭ |
1 |
|
Примечание: 1) Поставляется одно на партию | ||
Сведения о методах измерений
приведены в разделе 3 «Снятие отчетов и обработка данных» документа
26.51.66-006-05877021-2024.РЭ «Датчики перемещений CR. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.66-006-05877021-2024 «Датчики перемещений CR. Технические условия»
