Комплекты мер ультразвуковых ККО-23
| Номер в ГРСИ РФ: | 98842-26 |
|---|---|
| Производитель / заявитель: | ООО "Алтек-Наука", г.С.-Петербург |
Комплекты мер ультразвуковых ККО-23 (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических параметров мер и искусственных дефектов. Комплекты мер применяются для проведения поверки, калибровки дефектоскопов и определения основных параметров ультразвукового контроля. Комплекты мер могут применяться в качестве рабочих эталонов 3-го разряда согласно Государственной поверочной схеме для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 533, а также в качестве средств измерений.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98842-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 30.06.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Комплекты мер ультразвуковых | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ККО-23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1293 от
30.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6354587f-57d8-26ff-0ecc-28340423ca53 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Алтек-Наука», РОССИЯ, 192029, г. Санкт-Петербург, пр-кт Обуховской Обороны, д.86, литера П, офис 4
Поверка
| Методика поверки / информация о поверке |
МП 651-25-029 ГСИ. Комплекты мер ультразвуковых ККО-23. Методика поверки
(с 30.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98842-26: Описание типа
2026-98842-26.pdf
|
Скачать | 256.2 КБ | |
|
98842-26: Методика поверки
МП 651-25-029
2026-mp98842-26.pdf
|
Скачать | 6.9 MБ |
Описание типа
Назначение
Комплекты мер ультразвуковых ККО-23 (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических параметров мер и искусственных дефектов. Комплекты мер применяются для проведения поверки, калибровки дефектоскопов и определения основных параметров ультразвукового контроля. Комплекты мер могут применяться в качестве рабочих эталонов 3-го разряда согласно Государственной поверочной схеме для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 533, а также в качестве средств измерений.
Описание
Принцип действия комплектов мер основан на воспроизведении заданных геометрических размеров мер и искусственных дефектов. Комплект включает в себя десять мер:
СО-2 (рисунок 1);
СО-3 (рисунок 2);
СО-3Р (рисунок 3);
V 1 (рисунок 4);
V 2 (рисунок 5);
V 2-25 (рисунок 6);
OCO №1 32.008-09 (рисунок 7);
ОСО №2 32.008-09 (рисунок 8);
OCO 32-006-2002 (рисунок 9);
OCO 32-006-2002 2Ш (рисунок 10).
Меры СО-2; СО-3Р; V1 представляют собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Меры СО-3Р и V1 имеют радиусную часть (скругленный угол). На боковой поверхности мер нанесены шкалы, необходимые для определения точки выхода луча и угла ввода ультразвуковой волны.
Меры V2 и V2-25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки выхода луча и угла ввода ультразвуковой волны.
Меры СО-3 представляют собой изделие в половину цилиндра. На боковой поверхности меры нанесена шкала, необходимая для определения точки ввода ультразвуковой волны.
Меры ОСО №1 32.008-09 представляют собой изделие в виде бруска, одна сторона которой имеет ступенчатую форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на донной поверхности меры по центру ступенек.
Меры ОСО №2 32.0080-09 представляют собой изделие в виде бруска, две стороны которого имеют срез скошенной формы, одна сторона которого имеет V-образную форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на скошенных сторонах одной из сторон V-образной формы и на срезе противоположной стороны.
Меры ОСО 32-006-2002 и ОСО 32-006-2002 2Ш представляют собой изделие в половину цилиндра, одна сторона которого имеет выточку прямоугольной формы. Искусственный дефект выполнен в виде сквозного отверстия, расположенного на одной из сторон прямоугольной выточки.
Меры ККО-23 должны быть изготовлены из стали следующих марок:
- меры (кроме СО-3Р) - углеродистая сталь марки 20 по ГОСТ 1050-2013;
- мера СО-3Р - углеродистая сталь марки 20 по ГОСТ 14637-2024.
Нанесение знака утверждения типа и знака поверки на средство измерений не предусмотрено.
Пломбирование мер не предусмотрено.
Заводской номер в виде цифрового обозначения наносится с помощью лазерной гравировки на поверхность меры. Общий вид мер из комплекта мер с указанием мест нанесения заводского номера приведен на рисунках 1-10.
Место нанесения заводского номера

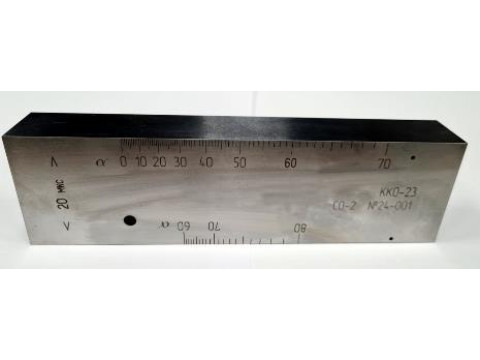

Рисунок 1 - Мера СО-2
Место нанесения заводского номера
Рисунок 3 - Мера СО-3Р
Место
нанесения заводского номера

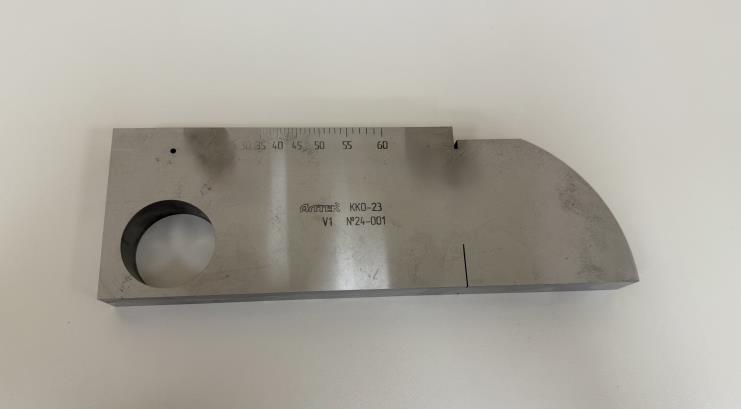

Рисунок 4 - Мера V1
Место нанесения заводского номера
Рисунок 5 - Мера V2
Место нанесения заводского номера

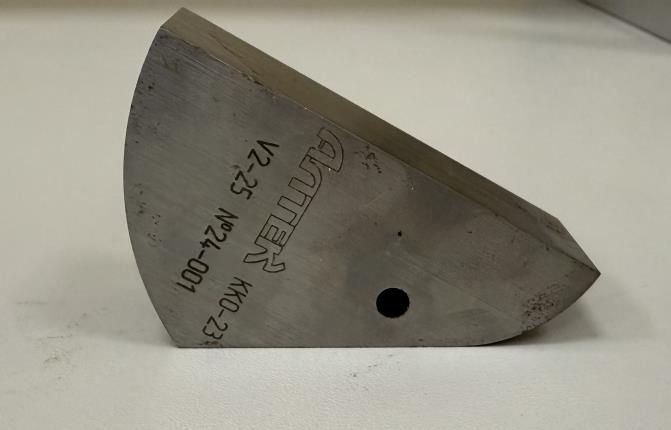

Рисунок 6 - Мера V2-25
Рисунок 7 - Мера OCO №1 32.008-09
Место нанесения заводского номера
Рисунок 8 - Мера OCO №2 32.008-09
Место нанесения заводского номера

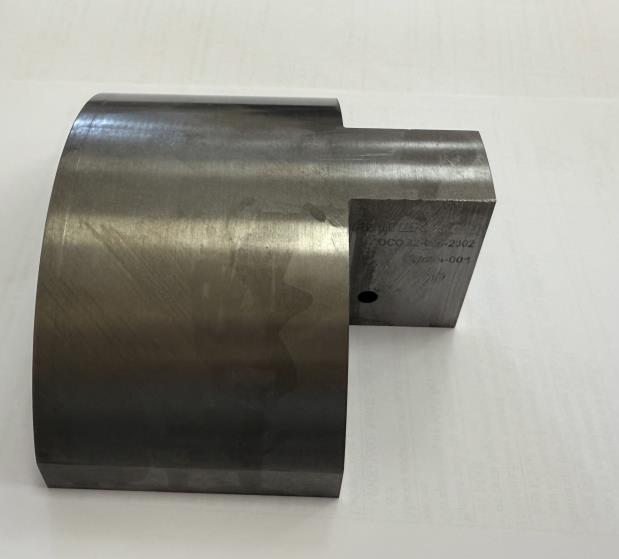

Рисунок 9 - Мера OCO 32-006-2002
Место нанесения заводского номера

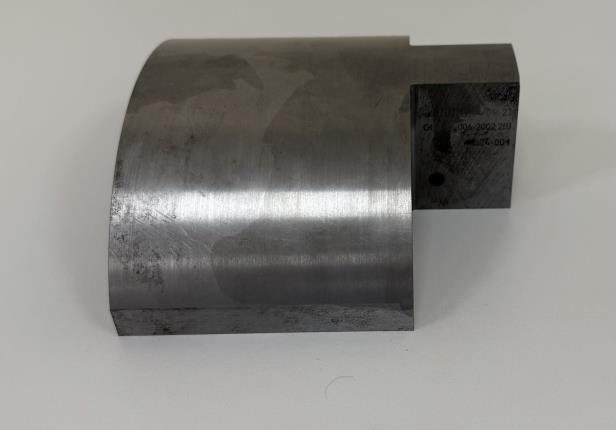

Рисунок 10 - Мера OCO 32-006-2002 2Ш
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Мера СО-2 | |
|
Номинальное значение толщины меры и его допустимое отклонение, мм |
30 -0,2 |
|
Номинальное значение высоты меры и его допустимое отклонение, мм |
59 -0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, мм |
±0,05 |
|
Номинальное значение диаметра искусственного дефекта и его допустимое отклонение, мм: - искусственный дефект Д1 - искусственный дефект Д2 - искусственный дефект Д3 |
6+0,3 2 +0,25 2 +0,25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов Д1 - Д3, мм |
±0,05 |
|
Наименование характеристики |
Значение |
|
Мера СО-2 | |
|
Номинальное значение расстояния до центра искусственного дефекта Д1 и его допустимое отклонение, мм: - от грани 1 меры - от рабочей поверхности 1 меры |
50 ±0,1 44 ±0,25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д1 и от рабочей поверхности 1 меры до центра искусственного дефекта Д1, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д2 и его допустимое отклонение, мм: - от грани 2 меры - от рабочей поверхности 1 меры |
25 ±0,25 8 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 2 меры до центра искусственного дефекта Д2 и от рабочей поверхности 1 меры до центра искусственного дефекта Д2, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта ДЗ и его допустимое отклонение, мм: - от грани 2 меры - от рабочей поверхности 2 меры |
25 ±0,25 3 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 2 меры до центра искусственного дефекта Д3 и от рабочей поверхности 2 меры до центра искусственного дефекта Д3, мм |
±0,05 |
|
Смещение базовой риски (0°) шкалы 1 относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм |
±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения смещения базовой риски (0°) шкалы 1 относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм |
±0,08 |
|
Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (60°) шкалы 2, мм |
25,98 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (60°) шкалы 2, мм |
±0,08 |
|
Положение рисок шкалы относительно базовых рисок, мм: - для шкалы 1 вдоль рабочей поверхности 1 меры - для шкалы 2 вдоль рабочей поверхности 2 меры |
44Лда ±0,1 15^(tga-tg60°) ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкалы 1 вдоль рабочей поверхности 1 меры относительно базовых рисок и шкалы 2 вдоль рабочей поверхности 2 меры относительно базовых рисок, мм |
±0,05 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5900 ±59 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
|
где а - значение угла ввода, соответствующее данной риске, градус | |
|
Наименование характеристики |
Значение |
|
Мера СО-3 | |
|
Номинальное значение толщины меры и его допустимое отклонение, мм |
30 -0,2 |
|
Номинальное значение высоты меры и его допустимое отклонение, мм |
55 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, мм |
±0,05 |
|
Номинальное значение диаметра меры и его допустимое отклонение, мм |
110 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра меры, мм |
±0,05 |
|
Смещение базовой (нулевой) риски от оси симметрии меры по рабочей поверхности меры, мм |
±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения смещения базовой (нулевой) риски, мм |
±0,08 |
|
Положение рисок относительно базовой (нулевой) риски вдоль рабочей поверхности меры, мм |
L ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения положения рисок относительно базовой (нулевой) риски, мм |
±0,05 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5900 ±59 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
|
где L - номинальное значение на шкале, мм | |
|
Мера СО-3Р | |
|
Номинальное значение толщины меры и его допустимое отклонение, мм |
29 -0,21 |
|
Номинальное значение высоты меры и его допустимое отклонение, мм |
59 -0,15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, мм |
±0,05 |
|
Номинальное значение диаметра искусственного дефекта и его отклонение, мм: - искусственный дефект Д1 - искусственный дефект Д2 - искусственный дефект Д3 - искусственный дефект Д4 - искусственный дефект Д5 |
6+0,3 2 +0,1 2 +0,1 2 +0,1 2 +0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов Д1 - Д5, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д1 и его отклонение, мм: - от грани 1 меры - от рабочей поверхности 1 меры |
46,6 ±0,1 44 -0,12 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д1 и от рабочей поверхности 1 меры до центра искусственного дефекта Д1, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д2 и его отклонение, мм: - от грани 1 меры - от рабочей поверхности 2 меры |
60 ±0,15 3 ±0,1 |
|
Наименование характеристики |
Значение |
|
Мера СО-3Р | |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д2 и от рабочей поверхности 2 меры до центра искусственного дефекта Д2, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта ДЗ и его отклонение, мм: - от грани 1 меры - от рабочей поверхности 2 меры |
85 ±0,15 6 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д3 и от рабочей поверхности 2 меры до центра искусственного дефекта Д3, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д4 и его отклонение, мм: - от грани 1 меры - от рабочей поверхности 2 меры |
110 ±0,15 8 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д4 и от рабочей поверхности 2 меры до центра искусственного дефекта Д4, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д5 и его отклонение, мм: - от грани 1 меры - от рабочей поверхности 2 меры |
135 ±0,15 12 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от грани 1 меры до центра искусственного дефекта Д5 и от рабочей поверхности 2 меры до центра искусственного дефекта Д5, мм |
±0,05 |
|
Смещение базовой риски (0°) шкалы 1, относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм |
±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения смещения базовой риски (0°) шкалы 1, относительно центра искусственного дефекта Д1 вдоль рабочей поверхности 1, мм |
±0,08 |
|
Расстояние до базовой (нулевой) риски шкалы 2 от грани 2 меры вдоль рабочей поверхности 1, мм |
59 ±0,15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния до базовой (нулевой) риски шкалы 2 от грани 2 меры вдоль рабочей поверхности 1, мм |
±0,08 |
|
Положение рисок шкалы относительно базовых рисок, мм - для шкалы 1 (угла ввода) вдоль рабочей поверхности 1 меры - для шкалы 2 (линейной) вдоль рабочей поверхности 1 меры |
44Лда ±0,1 L ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкалы 1 (угла ввода) вдоль рабочей поверхности 1 меры относительно базовых рисок и шкалы 2 (линейной) вдоль рабочей поверхности 1 меры относительно базовых рисок, мм |
±0,05 |
|
Наименование характеристики |
Значение |
|
Мера СО-3Р | |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5900±118 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±60 |
|
где а - значение угла ввода, соответствующее данной риске, градус; L - номинальное значение на линейной шкале, мм | |
|
Мера V1 | |
|
Номинальное значение высоты меры и его допустимое отклонение, мм |
100,0 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, мм |
±0,05 |
|
Номинальное значение диаметра искусственного дефекта и его допустимое отклонение, мм: - искусственный дефект Д1 - искусственный дефект Д2 |
50 ±0,1 3 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов Д1 и Д2, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д1 и его допустимое отклонение, мм: - от рабочей поверхности 1 меры |
30 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности 1 меры до центра искусственного дефекта Д1, мм |
±0,08 |
|
Номинальное значение расстояния до центра искусственного дефекта Д2 и его допустимое отклонение, мм: - от рабочей поверхности 2 меры |
15 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности 2 меры до центра искусственного дефекта Д2, мм |
±0,08 |
|
Паз: - номинальное значение глубины и его допустимое отклонение, мм - номинальное значение ширины и его допустимое отклонение, мм |
15 ±0,1 2 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины и ширины паза, мм |
±0,05 |
|
Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 1 до базовой риски (60°) шкалы 1, мм |
51,96 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д1 на рабочую поверхность 1 до базовой риски (60°) шкалы 1, мм |
±0,1 |
|
Расстояние от проекции центра искусственного дефекта Д2 на рабочую поверхность 2 до базовой риски (70°) шкалы 2, мм |
41,21 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д2 на рабочую поверхность 2 до базовой риски (70°) шкалы 2, мм |
±0,1 |
|
Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (30°) шкалы 3, мм |
40,41 ±0,1 |
|
Наименование характеристики |
Значение |
|
Мера V1 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски (30°) шкалы 3, мм |
±0,1 |
|
Расстояние от базовой риски шкалы 4 до грани 2 меры, мм |
100 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от базовой риски шкалы 4 до грани 2 меры, мм |
±0,05 |
|
Положение рисок шкалы относительно базовых рисок, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 2 - для шкалы 3 вдоль рабочей поверхности 2 - для шкалы 4 вдоль рабочей поверхности 1 |
30-(tga-tg60°) ±0,1 15-(tga-tg70°) ±0,1 70-(tga-tg30°) ±0,1 L ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкал 1 - 4 относительно базовых рисок, мм |
±0,05 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5920 ±30 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±15 |
|
где а - значение угла ввода, соответствующее данной риске, градус; L - номинальное значение на шкале 4, мм | |
|
Меры V2 и V2-25 | |
|
Номинальное значение толщины меры и ее допустимое отклонение, мм: - мера V2 - мера V2-25 |
12,5 ±0,1 25 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины мер, мм |
±0,05 |
|
Номинальное значение диаметра искусственного дефекта Д и его допустимое отклонение, мм |
5 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта Д, мм |
±0,05 |
|
Номинальное значение расстояния до центра искусственного дефекта Д и его допустимое отклонение, мм: - от рабочей поверхности 1 меры - от рабочей поверхности 2 меры |
20 ±0,1 7,7 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочих поверхностей 1 и 2 до центра искусственного дефекта Д, мм |
±0,08 |
|
Расстояние от базовой риски шкалы 1, мм: - до грани 1 меры - до грани 2 меры |
25 ±0,1 50 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от базовой риски шкалы 1 до граней 1 и 2 меры, мм |
±0,08 |
|
Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 1 до базовой риски (40°) шкалы 2, мм |
16,8 ±0,1 |
|
Наименование характеристики |
Значение |
|
Меры V2 и V2-25 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д на рабочую поверхность 1 до базовой риски (40°) шкалы 2, мм |
±0,08 |
|
Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 2 до базовой риски (65°) шкалы 3, мм |
16,5 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от проекции центра искусственного дефекта Д на рабочую поверхность 2 до базовой риски (65°) шкалы 3, мм |
±0,08 |
|
Положение рисок шкалы относительно базовых рисок, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 1 - для шкалы 3 вдоль рабочей поверхности 2 |
L ±0,1 20^(tga-tg40°) ±0,1 7,7-(tga-tg65°) ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения положения рисок шкал 1 - 3 относительно базовых рисок, мм |
±0,05 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5920 ±30 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±15 |
|
где а - значение угла ввода, соответствующее данной риске, градус; L - номинальное значение на шкале 1, мм | |
|
Мера ОСО №1 32.008-09 | |
|
Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя, мм: - ИД1, ИД3 - ИД2, ИД4, ИД5, ИД6 |
4,00 ±0,15 5,00 ±0,15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметров ИД1 - ИД6 плоскодонного отражателя, мм: |
±0,1 |
|
Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм: - для ИД1 - для ИД2 - для ИД3 - для ИД4 - для ИД5 - для ИД6 |
10,00 ±0,2 15,00 ±0,2 30,00 ±0,2 70,00 ±0,2 125,00 ±0,2 184,00 ±0,2 |
|
Мера ОСО №1 32.008-09 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности до плоскодонных отражателей ИД1 - ИД6, мм |
±0,1 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5920 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с |
±60 |
|
Наименование характеристики |
Значение |
|
Мера ОСО №2 32.008-09 | |
|
Номинальное значение и допускаемое отклонение диаметра плоскодонного отражателя ИД1-ИД3, мм |
5,00 ±0,15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра плоскодонных отражателей ИД1-ИД3, мм |
±0,1 |
|
Номинальное значение и допускаемое отклонение глубины плоскодонных отражателей ИД1 - ИД3, мм |
25,00 +0-2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины плоскодонных отражателей ИД1 - ИД3, мм |
±0,1 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5920 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с |
±60 |
|
Меры ОСО 32-006-2002 и ОСО 32-006-2002 2Ш | |
|
Номинальное значение и допустимое отклонение высоты мер, мм |
59,0 +0,15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты мер, мм |
±0,1 |
|
Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм |
6,00 +0-3 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, мм |
±0,1 |
|
Номинальное значение расстояния от рабочей поверхности до центра искусственного дефекта и его допустимое отклонение, мм: |
44,00 ±0,25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения, расстояния до центра искусственного отражателя, мм |
±0,1 |
|
Скорость распространения продольной ультразвуковой волны в мере, м/с |
5920 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с |
±60 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Мера СО-2 | |
|
Длина, не более, мм |
210 |
|
Масса, не более, кг |
2,7 |
|
Шероховатость Ra рабочих поверхностей меры, не более, мкм |
1,25 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Мера СО-3 | |
|
Масса, не более, кг |
1,3 |
|
Шероховатость Ra рабочих поверхностей меры, не более, мкм |
1,25 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Мера СО-3Р | |
|
Длина, не более, мм |
200 |
|
Масса, не более, кг |
3,1 |
|
Шероховатость Ra рабочих поверхностей меры, не более, мкм |
1,25 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Наименование характеристики |
Значение |
|
Мера V1 | |
|
Длина, не более, мм |
300 |
|
Толщина, не более, мм |
25 |
|
Отклонение от плоскостности рабочих поверхностей меры, не более, мм |
0,02 |
|
Масса, не более, кг |
6 |
|
Шероховатость Ra рабочих поверхностей меры, не более, мкм |
0,8 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Меры V2 и V2-25 | |
|
Длина, не более, мм |
75 |
|
Номинальное значение угла наклона рабочей поверхности 1 к рабочей поверхности 2, градус |
30 |
|
Отклонение от плоскостности рабочих поверхностей меры, не более, мм |
0,02 |
|
Масса, не более, кг - мера V2 - мера V2-25 |
0,250 0,5 |
|
Шероховатость Ra рабочих поверхностей меры, не более, мкм |
1,6 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Мера ОСО №1 32.008-09 | |
|
Длина, не более, мм |
310 |
|
Толщина, не более, мм |
70 |
|
Высота, не более, мм |
199 |
|
Масса, не более, кг |
15,4 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Мера ОСО №2 32.008-09 | |
|
Длина, не более, мм |
250 |
|
Толщина, не более, мм |
60 |
|
Высота, не более, мм |
175 |
|
Масса, не более, кг |
15,8 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
Меры ОСО 32-006-2002 и ОСО 32-006-2002 2Ш | |
|
Ширина меры, не более, мм: основная часть - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш выступающая часть - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш |
30 30 146 160 |
|
Длина меры, не более, мм: - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш |
120 140 |
|
Масса, не более, кг - ОСО 32-006-2002 - ОСО 32-006-2002 2Ш |
5,1 6,3 |
|
Температура эксплуатации, °С |
От 0 до +35 |
|
Относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта меры методом печати.
Комплектность
Таблица 3 - Комплектность комплекта мер
|
Наименование |
Обозначение |
Количество |
|
Комплект мер ультразвуковых ККО-23 в составе: |
ККО-23 |
1 комплект |
|
- мера СО-2; |
_ |
1 шт. |
|
- мера СО-3; |
_ |
1 шт. |
|
- мера СО-3Р; |
_ |
1 шт. |
|
- мера V1; |
_ |
1 шт. |
|
- мера V2; |
_ |
1 шт. |
|
- мера V2-25; |
_ |
1 шт. |
|
- мера OCO №1 32.008-09; |
_ |
1 шт. |
|
- мера OCO №2 32.008-09; |
_ |
1 шт. |
|
- мера 0C0-32-006-2002; |
_ |
1 шт. |
|
- мера OCO 32-006-2002 2Ш. |
_ |
1 шт. |
|
Паспорт на комплект мер |
ДТПЕК.401249.036 ПС |
1 шт. |
|
Руководство по эксплуатации комплекта мер ультразвуковых ККО-23 |
ДШЕК.401249.036 РЭ |
1 шт. на поставляемый комплект |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа «Комплекты мер ультразвуковых ККО-23. Руководство по эксплуатации. ДШЕК.401249.036 РЭ».
Нормативные документы
Комплекты мер ультразвуковых ККО-23. Технические условия ДШЕК.401926.006 ТУ
Приказ Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 533 «Об утверждении Государственного первичного эталона единиц скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах и Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах»
