Уровнемеры бесконтактные радарные РИЗУР-2030
| Номер в ГРСИ РФ: | 98860-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | РИЗУР (ООО "НПО РИЗУР"), г. Рязань |
Уровнемеры бесконтактные радарные РИЗУР-2030 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов), сыпучих продуктов в резервуарах, емкостях в технологических установках, в том числе работающих под избыточным давлением.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98860-26 | |||||||||||||||||||||
| Действует | по 02.07.2031 | |||||||||||||||||||||
| Наименование | Уровнемеры бесконтактные радарные | |||||||||||||||||||||
| Модель | РИЗУР-2030 | |||||||||||||||||||||
| Модификации |
РИЗУР-2030-30 РИЗУР-2030-60 РИЗУР-2030-120 |
|||||||||||||||||||||
| Приказы |
№1310 от
02.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ddfd4023-ad12-4c04-f684-b3d3b24078fb | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «НПО РИЗУР», РОССИЯ, 390527, Рязанская область, Рязанский район, село Дубровичи, километр 14-й (автодорога Рязань-Спасск тер.), строение 4ж, офис 3
Поверка
| Методика поверки / информация о поверке |
МП 1800-7-2026 ГСИ. Уровнемеры бесконтактные радарные РИЗУР-2030. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Уровнемеры с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
Уровнемеры с пределами допускаемой абсолютной погрешности свыше ±3 мм
3 года
Уровнемеры, работающие при избыточном давлении (кроме работающих с сжиженными газами)
5 лет
Уровнемеры для измерений уровня сжиженных газов
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98860-26: Описание типа
2026-98860-26.pdf
|
Скачать | 246.3 КБ | |
|
98860-26: Методика поверки
МП 1800-7-2026
2026-mp98860-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Уровнемеры бесконтактные радарные РИЗУР-2030 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов), сыпучих продуктов в резервуарах, емкостях в технологических установках, в том числе работающих под избыточным давлением.
Описание
Принцип действия уровнемеров основан на радиолокационном методе измерения расстояния до поверхности измеряемой среды. Электронный блок (далее - ЭБ) уровнемера генерирует сигнал с непрерывно и линейно изменяющейся частотой, который через первичный преобразователь (далее - ПП) направляется на поверхность измеряемой среды. Отражённый от поверхности сигнал возвращается обратно к ПП.
В электронном блоке при помощи программного обеспечения определяется разность частот между излучаемым и отражённым сигналами. Полученное значение частотного сдвига пропорционально расстоянию до измеряемой среды. Полученное значение преобразуется в аналоговый и цифровой выходной сигнал.
Конструктивно уровнемеры состоят из ЭБ и ПП объединённые конструктивно. ПП содержит устройство присоединения к технологическому процессу и чувствительный элемент, выполненный в виде линзы из радиопрозрачного материала. ЭБ уровнемера может оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
К настоящему типу средств измерений относятся уровнемеры бесконтактные радарные РИЗУР-2030 следующих модификаций РИЗУР-2030-30, РИЗУР-2030-60, РИЗУР-2030-120, которые отличаются друг от друга диапазоном измерений уровня.
Общий вид уровнемеров представлен на рисунке 1.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров (рисунок 2).
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пломбы - наклейки (рисунок 3).
Нанесение знака поверки на уровнемеры не предусмотрено.

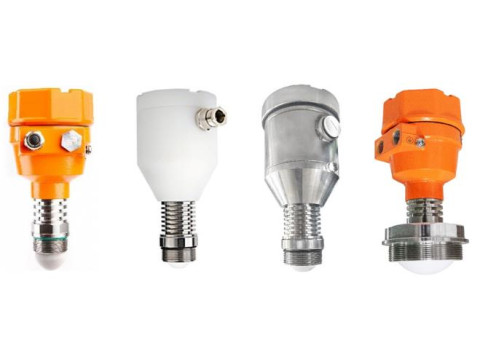

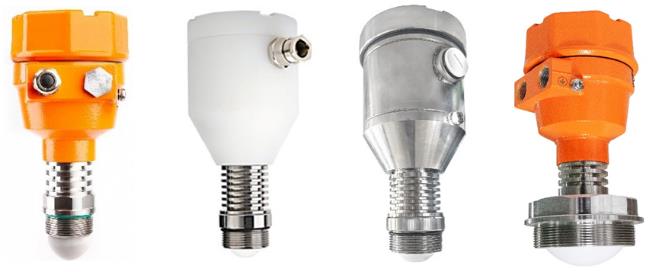

а) б) в) г)

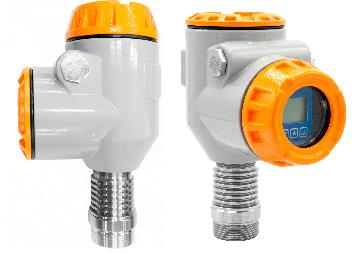

д)
а) алюминиевый корпус с линзой 45 диаметра; б) композитный корпус с линзой 45 диаметра; в) нержавеющий корпус с линзой 45 диаметра; г) алюминиевый корпус с линзой 75 диаметра; д) корпус с вариантами установка цифрового индикатора в верхней или боковой части уровнемера
Рисунок 1 - Общий вид уровнемеров
1 - товарный знак изготовителя; 2 - наименование уровнемера; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры уровнемера: дата изготовления и заводской номер, маркировка взрывозащиты (для взрывозащищенного исполнения), номер сертификата соответствия, орган по сертификации, код степени защиты от внешних воздействий IP по ГОСТ 14254, напряжение питания, температурный диапазон окружающей среды; 5 - специальный знак
взрывобезопасности; 6 - знак утверждения типа.
Рисунок 2 - Общий вид (схема) маркировочной таблички
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
В уровнемерах применяется встроенное программное обеспечение (далее - ПО) предназначенное для преобразования измеренных величин в числовое значение уровня измеряемой среды, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RU.12189681.00139 |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), мм: - РИЗУР-2030-30 - РИЗУР-2030-60 - РИЗУР-2030-120 |
от 0 до 29950 от 0 до 59700 от 0 до 99500 |
|
Пределы допускаемой абсолютной погрешности измерений уровня2), мм |
±3, ±5 |
|
Диапазон преобразования значения уровня в выходной токовый сигнал, мА: |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности преобразования значения уровня в выходной токовый сигнал, % |
±0,05 |
|
1) Фактические значения диапазона измерений уровня указываются в паспорте уровнемера. 2) Фактическое значение погрешности измерений уровня указывается в паспорте уровнемера. При расстоянии до измеряемой поверхности свыше 20000 мм пределы допускаемой абсолютной погрешности измерений уровня определяют по формуле ±[0,90 + 0,45 (L-1)], где L- измеренное значение расстояния до поверхности жидкости или сыпучего продукта, м | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 14 до 36 |
|
Диапазон показаний, мм: - РИЗУР-2030-30 - РИЗУР-2030-60 - РИЗУР-2030-120 |
от 0 до 30000 от 0 до 60000 от 0 до 120000 |
|
Выходной сигнал: - сила постоянного тока, мА - цифровой сигнал |
от 4 до 20 Fieldbus, Profibus PA, RS-485 Modbus, HART |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -60 до +801) 95 |
|
Параметры измеряемой среды2): - избыточное давление, МПа - температура, °С |
от -0,1 до 4 от -60 до +2503) от -60 до +10004) |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
160 130 290 |
|
Масса, кг, не более |
12 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты: |
1Ex db IIC T6...T5 Gb X PB Ех db I Mb X; 0Ex ia IIC T6...T5 Ga X РО Ех ia I Ma X Ex tb IIIC Т8О...Т95°С Db X |
|
Степень защиты по ГОСТ 14254-2015: |
IP65 IP67 IP68 |
|
1) Указаны максимально возможные значения, фактические значения указываются в паспорте уровнемера. Эксплуатация уровнемера при температуре минус 60°С возможно только в комплектации с термочехлом. 2) Тип измеряемой среды уровнемеров указывается в паспорте. 3) Указаны максимальные значения. Параметры измеряемой среды конкретного уровнемера указываются в паспорте. 4) При наличии изоляционного фланца - защита от повышенных температур | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч., не менее |
140000 |
|
Срок службы, лет, не менее |
19 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Уровнемеры бесконтактные радарные |
РИЗУР-2030-30 или РИЗУР-2030-60 или РИЗУР-2030-120 |
1 |
|
Комплект проставок для проведения поверки на месте эксплуатации |
- |
По заказу |
|
Руководство по эксплуатации |
12189681.407629.003 РЭ |
1 |
|
Паспорт |
12189681.407629.003 ПС |
1 |
Сведения о методах измерений
приведены в разделе 1.7 «Устройство и работа» документа 12189681.407629.003 РЭ
«Уровнемеры бесконтактные радарные РИЗУР-2030. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
12189681.407629.003 ТУ «Уровнемеры бесконтактные радарные РИЗУР-2030.
Технические условия».
