Нагрузки электронные АКИП-1396
| Номер в ГРСИ РФ: | 98868-26 |
|---|---|
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Нагрузки электронные АКИП-1396 (далее по тексту - нагрузки) предназначены для установки и измерения напряжения, силы постоянного тока, электрической мощности постоянного тока и установки электрического сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других электронных устройств.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98868-26 | |||||||||||||||
| Действует | по 02.07.2031 | |||||||||||||||
| Наименование | Нагрузки электронные | |||||||||||||||
| Модель | АКИП-1396 | |||||||||||||||
| Модификации |
АКИП-1396/1 АКИП-1396/2 АКИП-1396/3 АКИП-1396/4 АКИП-1396/5 АКИП-1396/6 |
|||||||||||||||
| Приказы |
№1310 от
02.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ad3f82b5-d506-dc53-333a-fbd871e4a16c | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-44-2025 ГСИ. Нагрузки электронные АКИП-1396. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98868-26: Описание типа
2026-98868-26.pdf
|
Скачать | 191.3 КБ | |
|
98868-26: Методика поверки
МП-ПР-44-2025
2026-mp98868-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Нагрузки электронные АКИП-1396 (далее по тексту - нагрузки) предназначены для установки и измерения напряжения, силы постоянного тока, электрической мощности постоянного тока и установки электрического сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других электронных устройств.
Описание
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW);
- режим динамической нагрузки.
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока;
- мощности постоянного тока.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются значениями входных параметров и максимальной мощностью.
Таблица 1 - Модификации нагрузок
|
Модификация |
Ubx макс., В |
1вх макс., А |
Р макс, Вт |
|
АКИП-1396/1 |
150 |
30 |
200 |
|
АКИП-1396/2 |
500 |
15 |
200 |
|
АКИП-1396/3 |
150 |
30 |
400 |
|
АКИП-1396/4 |
500 |
30 |
400 |
|
АКИП-1396/5 |
150 |
120 |
600 |
|
АКИП-1396/6 |
500 |
60 |
600 |
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
- входные клеммы;
На задней панели нагрузок расположены:
- коммуникационный цифровой интерфейс RS-232C;
- интерфейс аналогового управления HANDLER;
- разъем SENSE для 4-х проводного подключения;
- разъем для подключения шнура питания и вентиляционные отверстия.

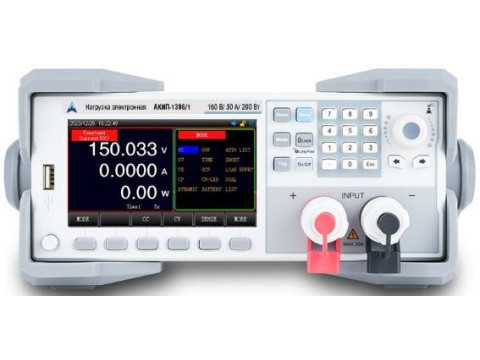

Вид передней панели нагрузок с местом нанесения знака утверждения типа представлен на рисунке 1. Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Места пломбировки и нанесения серийного номера представлены на рисунках 2 и 3.

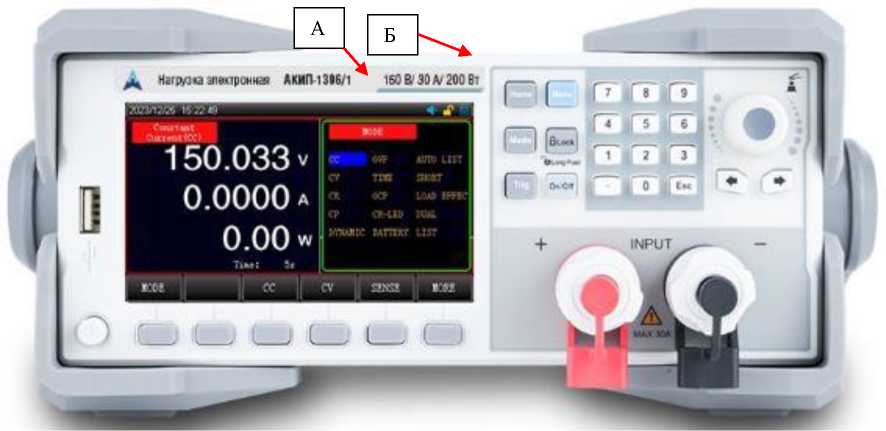

Рисунок 1 - Вид передней панели нагрузок АКИП-1396 с местами нанесения знака утверждения типа (А) и знака поверки (Б)

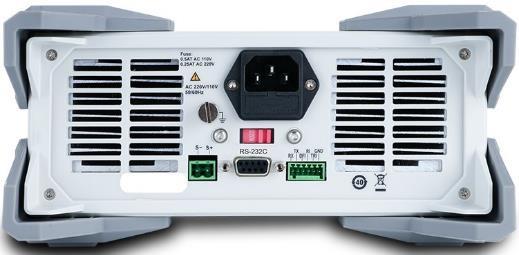

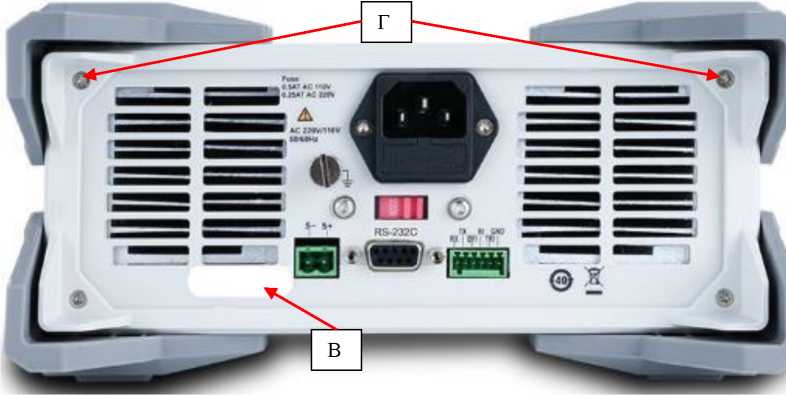

Рисунок 2 - Вид задней панели нагрузок модификации АКИП-1396/1, АКИП-1396/2, АКИП-1396/3, АКИП-1396/4 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

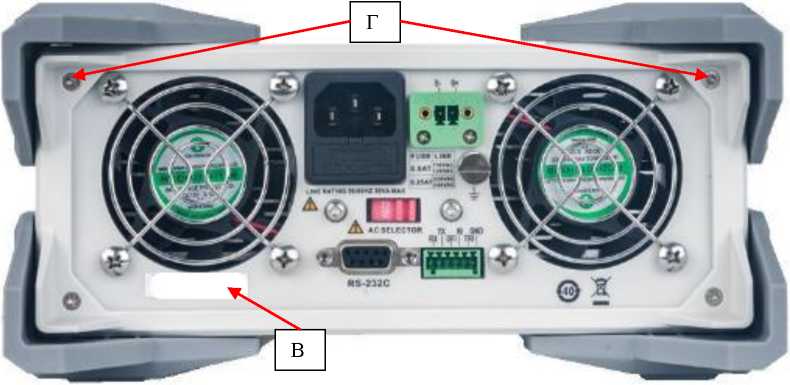

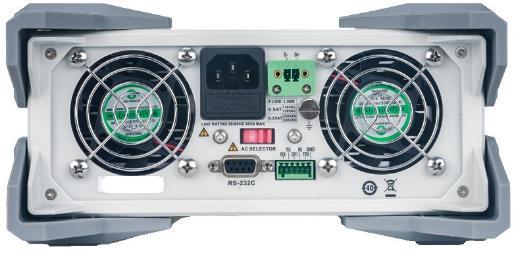

Рисунок 3 - Вид задней панели нагрузок модификации АКИП-1396/5, АКИП-1396/6 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Технические характеристики
Таблица 3.1 - Основные метрологические характеристики нагрузокмодификации АКИП-1396/1
|
Наименование характеристики |
Значение | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 | |
|
Диапазон силы тока в нагрузке, А |
от 0 до 30 | |
|
Максимальная мощность на нагрузке, Вт |
200 | |
|
Режим стабилизации напряжения | ||
|
Диапазоны установки напряжения, В |
от 0,1 до 15 |
от 0,1 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0003-иуСТ + 0,0005-ипред) | |
|
Диапазоны измерения напряжения, В |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0002-UB3M + 0,003-ипред) | |
|
Режим стабилизации тока | ||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 3 |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А |
±(0,0003<1уст/изм + 0,0005<!пред) | |
|
Режим стабилизации электрической мощности | ||
|
Диапазоны установки/измерения электрической мощности, Вт |
от 0 до 200 | |
|
Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт |
±(0,01<Руст/изм + 0,001’Рпред) | |
|
Режим стабилизации сопротивления | ||
|
Диапазоны установки сопротивления |
от 0,05 Ом до 10 кОм | |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(КуСТ-0,01) | |
|
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В; 1уст - установленное значение тока, А; 1пред - предельное значение тока, А; RVCI - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||
Таблица 3.2 - Основные метрологические характеристики нагрузок модификации АКИП-1396/2
|
Наименование характеристики |
Значение | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 500 | |
|
Диапазон силы тока в нагрузке, А |
от 0 до 15 | |
|
Максимальная мощность на нагрузке, Вт |
200 | |
|
Режим стабилизации напряжения | ||
|
Диапазоны установки напряжения, В |
от 0,1 до 50 |
от 0,1 до 500 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0003-иуСТ + 0,0005-ипред) | |
|
Диапазоны измерения напряжения, В |
от 0 до 50 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0002^изм + 0,0003^пред) | |
|
Режим стабилизации тока | ||
|
Диапазоны установки / измерения силы тока, А |
от 0 до 1,5 |
от 0 до 15 |
|
Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А |
±(0,0003<[уст/изм + 0,0005<1пред) | |
|
Режим стабилизации электрической мощности | ||
|
Диапазоны установки/измерения электрической мощности, Вт |
от 0 до 200 | |
|
Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт |
±(0,01<Руст/изм + 0,001’Рпред) | |
|
Режим стабилизации сопротивления | ||
|
Диапазоны установки сопротивления |
от 0,05 Ом до 10 кОм | |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(КуСТ-0,01) | |
Таблица 3.3 - Основные метрологические характеристики нагрузок модификации АКИП-1396/3
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 | |
|
Диапазон силы тока в нагрузке, А |
от 0 до 30 | |
|
Максимальная мощность на нагрузке, Вт |
400 | |
|
Режим стабилизации напряжения | ||
|
Диапазоны установки напряжения, В |
от 0,1 до 15 |
от 0,1 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0003-иуСТ + 0,0005-ипред) | |
|
Диапазоны измерения напряжения, В |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0002-0™ + 0,003-ипред) | |
Продолжение таблицы 3.3
|
1 |
2 | |
|
Режим стабилизации тока | ||
|
Диапазоны установки / измерения силы тока, А |
от 0 до 3 |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А |
±(0,0003<1уст/изм + 0,0005’1прец) | |
|
Режим стабилизации электрической мощности | ||
|
Диапазоны установки / измерения электрической мощности, Вт |
от 0 до 400 | |
|
Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт |
±(0,01<Руст/изм + 0,001’Рпред) | |
|
Режим стабилизации сопротивления | ||
|
Диапазоны установки сопротивления |
от 0,05 Ом до 10 кОм | |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(КуСТ-0,01) | |
Таблица 3.4 - Основные метрологические характеристики нагрузок модификации АКИП-1396/4^
|
Наименование характеристики |
Значение | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 500 | |
|
Диапазон силы тока в нагрузке, А |
от 0 до 30 | |
|
Максимальная мощность на нагрузке, Вт |
400 | |
|
Режим стабилизации напряжения | ||
|
Диапазоны установки напряжения, В |
от 0,1 до 50 |
от 0,1 до 500 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0003-иуст + 0,0005^пред) | |
|
Диапазоны измерения напряжения, В |
от 0 до 50 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0002'0™ + 0,0003^пред) | |
|
Режим стабилизации тока | ||
|
Диапазоны установки / измерения силы тока, А |
от 0 до 3 |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А |
±(0,00034уст/изм + 0,00054пред) | |
|
Режим стабилизации электрической мощности | ||
|
Диапазоны установки / измерения электрической мощности, Вт |
от 0 до 400 | |
|
Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт |
±(0,01'Руст/изм + 0,001-Рпред) | |
|
Режим стабилизации сопротивления | ||
|
Диапазоны установки сопротивления |
от 0,05 Ом до 10 кОм | |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(КуСТ-0,01) | |
Таблица 3.5 - Основные метрологические характеристики нагрузок модификации АКИП-1396/5
|
Наименование характеристики |
Значение | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 | |
|
Диапазон силы тока в нагрузке, А |
от 0 до 120 | |
|
Максимальная мощность на нагрузке, Вт |
600 | |
|
Режим стабилизации напряжения | ||
|
Диапазоны установки напряжения, В |
от 0,1 до 15 |
от 0,1 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0003-иуСТ + 0,0005-ипред) | |
|
Диапазоны измерения напряжения, В |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0002^изм + 0,0003^пред) | |
|
Режим стабилизации тока | ||
|
Диапазоны установки / измерения силы тока, А |
от 0 до 12 |
от 0 до 120 |
|
Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А |
±(0,0003<!уст/изм + 0,0005<!пред) | |
|
Режим стабилизации электрической мощности | ||
|
Диапазоны установки / измерения электрической мощности, Вт |
от 0 до 600 | |
|
Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт |
±(0,01<Руст/изм + 0,001’Рпред) | |
|
Режим стабилизации сопротивления | ||
|
Диапазоны установки сопротивления |
от 0,05 Ом до 10 кОм | |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(КуСТ-0,01) | |
Таблица 3.6 - Основные метрологические характеристики нагрузок модификации АКИП-1396/6
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 500 | |
|
Диапазон силы тока в нагрузке, А |
от 0 до 60 | |
|
Максимальная мощность на нагрузке, Вт |
600 | |
|
Режим стабилизации напряжения | ||
|
Диапазоны установки напряжения, В |
от 0,1 до 50 |
от 0,1 до 500 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0003-иуСТ + 0,0005-ипред) | |
|
Диапазоны измерения напряжения, В |
от 0 до 50 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0002-0™ + 0,0003-ипред) | |
|
Режим стабилизации тока | ||
|
Диапазоны установки / измерения силы тока, А |
от 0 до 6 |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности установки / измерения силы тока, А |
±(0,0003<[уст/изм + 0,0005<!пред) | |
Продолжение таблицы 3.6
|
1 |
2 |
|
Режим стабилизации электрической мощности | |
|
Диапазоны установки / измерения электрической мощности, Вт |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки / измерения электрической мощности, Вт |
±(0,01-Русг/изм + 0,001’Рпред) |
|
Режим стабилизации сопротивления | |
|
Диапазоны установки сопротивления |
от 0,05 Ом до 10 кОм |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(КуСТ-0,01) |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 5 - Основные технические характеристики нагрузок
|
Наименование характеристики |
Значение |
|
Цифровые интерфейсы |
RS-232C |
|
Напряжение питания, В |
от 99 до 121 / от 207 до 252 |
|
Частота напряжения питания, Гц |
50 / 60 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, % |
от 0 до +40 от 20 до 80 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более АКИП-1396/1, АКИП-1396/2, АКИП-1396/3, АКИП-1396/4 АКИП-1396/5, АКИП-1396/6 |
215х88х372 215х88х475 |
|
Масса, кг, не более АКИП-1396/1, АКИП-1396/2 АКИП-1396/3, АКИП-1396/4 АКИП-1396/5, АКИП-1396/6 |
3,73 4,49 6,72 |
Знак утверждения типа
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность нагрузок
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Нагрузка электронная |
АКИП-13961) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «БАЗОВЫЕ РЕЖИМЫ И ОПЕРАЦИИ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1396».
