Весы неавтоматического действия LN

Назначение

Весы неавтоматического действия LN (далее - весы), предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу (ГП), грузопередающее устройство, систему преобразования частоты вибрации акустического весоизмерительного датчика и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами. Весы с максимальной нагрузкой 620 г оснащаются ветрозащитной витриной.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- совмещённое устройство установки на нуль и устройство уравновешивания тары (4.6.9);

- устройство уравновешивания тары (Т.2.7.4.1);

- вспомогательное показывающее устройство (Т.2.5);

- взвешивание в различных единицах измерения массы (2.1);

- запоминающее устройство (4.4.6);

- полуавтоматическое устройство юстировки чувствительности (4.1.2.5; для модификаций с индексом R);

- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений, суммирование, режим сравнения, измерение плотности.

Весы оснащены последовательным интерфейсом передачи данных RS232C или RS422.

В зависимости от максимальной нагрузки весы могут оснащаться встроенным поддонным крюком.

Весы выпускаются в пятнадцати модификациях, отличающихся внешним видом, метрологическими и техническими характеристиками.

Обозначение модификаций весов имеет вид LN-[l][2][3] где:

LN - обозначение типа весов;

[1 ] — условное обозначение максимальной нагрузки (Мах) в г.:

62 - 620;120 - 1200;220 - 2200; 320 - 3200; 420 - 4200; 620 - 6200;

1500 - 15000;2100 - 21000; 3100 - 31000;

[2] — условное обозначение действительной цены деления d в г.:

1 - 0,1; 2 - 0,01; 3 - 0,001;

[3] — условное обозначение наличия калибровки с помощью внутренней гири:

R — если присутствует означает наличие у весов внутренней гири для калибровки.

Маркировочная табличка весов выполнена в виде разрушаемой при снятии наклейки, крепится на боковой части корпуса весов и содержит следующие основные данные:

- наименование изготовителя;

- обозначение типа и модификации;

- класс точности;

- значение максимальной нагрузки Max;

- значение минимальной нагрузки Min;

- поверочный интервал e;

- значение действительной цены деления d;

- диапазон рабочих температур, оС;

- знак утверждения типа;

- серийный номер (наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр).

Общий вид весов представлен на рисунке 1.

LN-623; LN-623R

LN-1202; LN-1202R; LN-2202; LN-2202R; LN-3202;

LN-21001; LN-31001

LN-3202R; LN-4202; LN-4202R; LN-6202; LN-15001

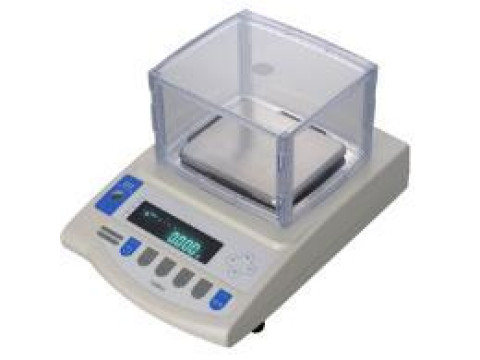

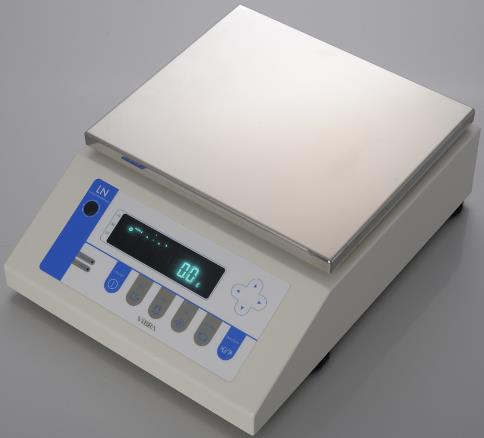

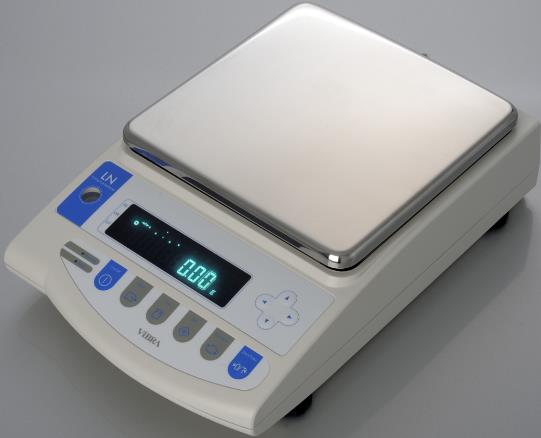

Рисунок 1 - Общий вид весов неавтоматического действия LN

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки весов, на корпус весов наносятся пломбы в виде наклеек, разрушаемых при снятии, и для модификаций с Max<15 кг свинцовой пломбы. Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

М

2

1

М

М

1

закрыт

доступ открыт

1          W1

Модификации с Мах > 15 кг

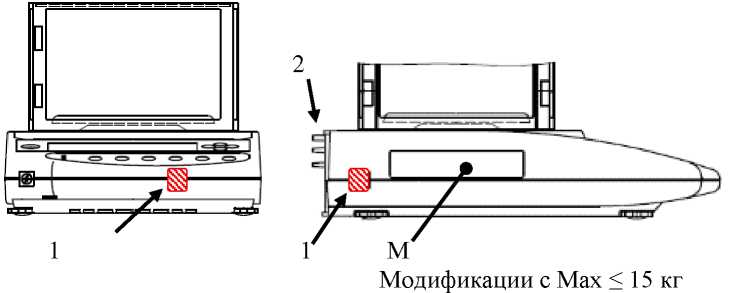

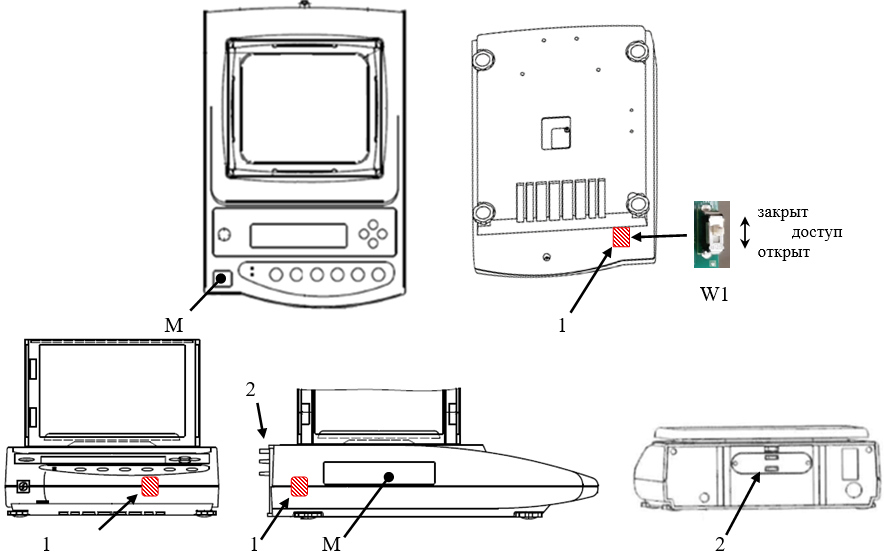

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа (1 - пломба в виде наклейки, разрушаемая при снятии, 2 - свинцовая пломба, W1 - переключатель настройки и регулировки (калибровки), М - маркировочная табличка)

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, изменение ПО невозможно без применения специализированного оборудования изготовителя.

Защита  от несанкционированного доступа  к  настройкам  параметров весов

обеспечивается   разграничением прав доступа   в   сервисный   режим.   Защита

от несанкционированного доступа к настройке и регулировке обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате весов (рисунок 2). Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены после принятия защитных мер.

Изменение метрологически значимых параметров, настройка и регулировка весов не могут быть осуществлены без нарушения защитной пломбы и изменения положения переключателя настройки и регулировки.

При включении весов, выполняется автоматическое вычисление контрольной суммы (цифрового идентификатора) по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. В случае их несоответствия весы не выходят в рабочий режим и отключаются.

Идентификационным признаком ПО служит цифровой идентификатор, значение которого отображается при включении весов. Идентификационные данные ПО приведены в таблице 1.

Номер версии ПО весов приведен на маркировочной табличке под весами и отображается на дисплее весов при входе в сервисный режим авторизованным представителем изготовителя в формате соответственно «LNAOxx» и «LnAOxx», где «х» может принимать значения от 0 до 9.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

аблица 5 - Основные технические - характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

аблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Основные операции» документа «Весы неавтоматического действия LN.

Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия «Весы неавтоматического действия LN».
