Весы неавтоматического действия ВПТ Металлург

Назначение

Весы неавтоматического действия ВПТ Металлург (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

К настоящему типу средства измерений относятся весы неавтоматического действия модификаций ВПТ Металлург-2, заводской № 2402 и ВПТ Металлург-50, заводской № 2401.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в весоизмерительный прибор (далее - индикатор), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее индикатора и на дисплее панели управления.

Весы состоят из грузоприемного устройства (далее - ГПУ) с датчиками, и индикатора.

ГПУ представляет собой сварную металлоконструкцию - раму, установленную на четырех встроенных датчиках. ГПУ смонтированы на недеформируемом металлическом фундаменте на одном уровне с поверхностью.

Весы имеют возможность подключения принтера для печати результатов взвешивания.

В весах используются:

в модификации ВПТ Металлург-2

- датчики весоизмерительные тензорезисторные 0745А, производства фирмы Mettler-Toledo (Changzhou) Precision Instrument Ltd.», Китай, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55379-13;

в модификации ВПТ Металлург-50

- датчики весоизмерительные SLC611, SLC611D, производства фирмы «Mettler -Toledo (Changzhou) Precision Instrument Ltd.», Китай, «Mettler-Toledo GmbH», Швейцария, регистрационный номер 70202-18;

- в качестве индикатора в весах используются приборы весоизмерительные «Mettler-Toledo Inc. (LLC)», США, IND570.

Весы снабжены следующими устройствами:

- полуавтоматическое устройство установки на нуль;

- устройство первоначальной установки на нуль;

- устройство слежения за нулем;

- устройство выборки массы тары.

На ГПУ весов прикреплена маркировочная табличка, содержащая следующую информацию:

- наименование изготовителя;

- условное обозначение весов;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер (в виде цифрового кода).

Общий вид ГПУ весов представлен на рисунках 1 и 2, индикатора, схемы пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 3.

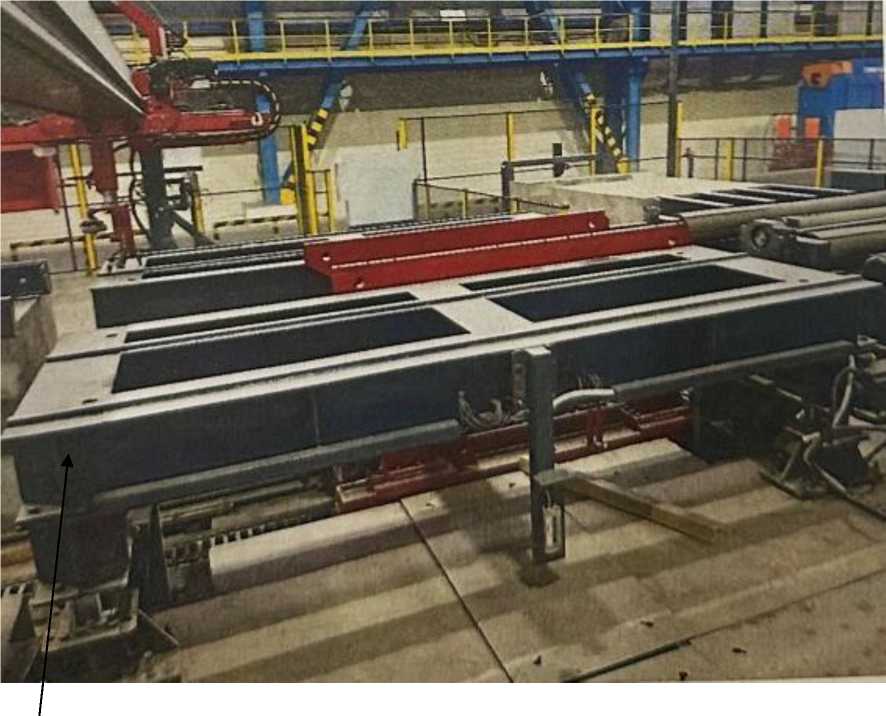

Место нанесения маркировочной таблички

Модификация ВПТ Металлург-2

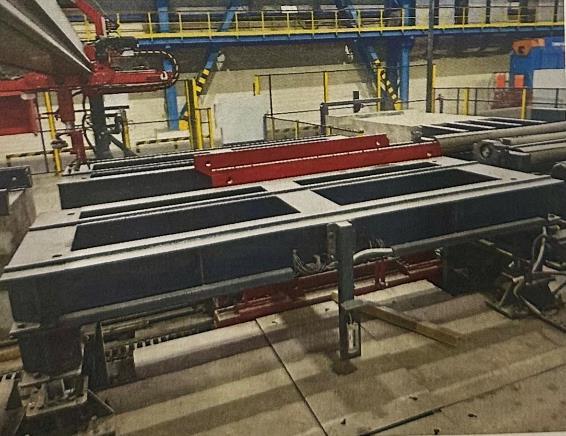

Рисунок 1 - Общий вид ГПУ весов

Место нанесения маркировочной таблички

Модификация ВПТ Металлург-50

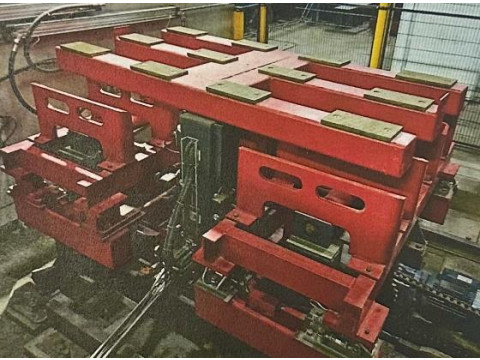

Рисунок 2 - Общий вид ГПУ весов

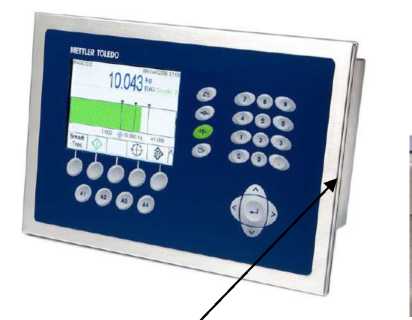

Место установки пломбировки

пломба

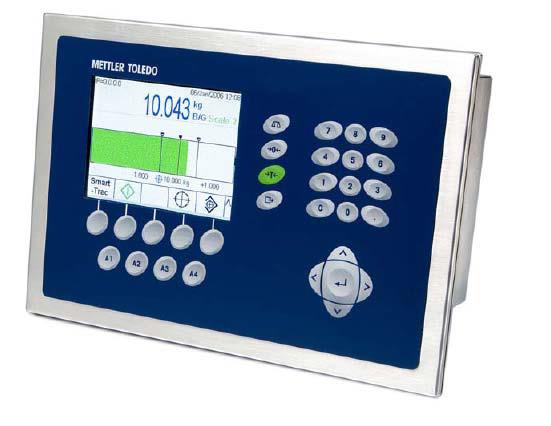

Рисунок 3 - общий вид индикатора IND570, схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) индикатора является встроенным, используется в стационарной (закрепленной) аппаратной части.

Изменение ПО индикатора через интерфейс пользователя невозможно. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, при этом этот доступ защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Доступ к параметрам калибровки/юстировки и настройки возможен только при нарушении пломбы или саморазрушающейся наклейки и изменения положения переключателя калибровки/юстировки или перемычки на печатной плате.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию без применения специализированного оборудования производителя.

Обновления ПО в процессе эксплуатации не предусмотрено.

При каждом внесении изменений в параметры настройки производится запись в журнале событий.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении установки в сеть или по запросу через меню ПО индикатора.

Идентификационные данные ПО приведены в таблице 1.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Значения Мах и Min, d, пределов допускаемой абсолютной погрешности (Ampe) в соответствующих интервалах нагрузки (m) модификаций весов, а также технические характеристики приведены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические и технические характеристики

Знак утверждения типа

нанесен типографским способом на титульные листы руководства по эксплуатации и паспорта, термосублимационным способом на металлическую маркировочную табличку, расположенную на ГПУ весов.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в Руководстве по эксплуатации в разделе 1 «Назначение средства измерений».

Нормативные документы

Приказ Росстандарта 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
