Дальномеры лазерные RGK
| Номер в ГРСИ РФ: | 98873-26 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD., Китай |
Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98873-26 | |||||||||
| Действует | по 02.07.2031 | |||||||||
| Наименование | Дальномеры лазерные | |||||||||
| Модель | RGK | |||||||||
| Модификации |
DV300 DV500 |
|||||||||
| Приказы |
№1310 от
02.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f255fd08-cfdd-3df1-754d-f417c6a4ed9e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
«SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.», КИТАЙ, SNDWAY SCIENCE AND TECHNOLOGY PARK, 58 TUANJIE ROAD, DANING COMMUNITY, 523928 HUMEN, DONGGUAN, GUANGNONG
Поверка
| Методика поверки / информация о поверке |
МП-27/037-2025 ГСИ. Дальномеры лазерные RGK. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98873-26: Описание типа
2026-98873-26.pdf
|
Скачать | 120.1 КБ | |
|
98873-26: Методика поверки
МП-27/037-2025
2026-mp98873-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Описание
Принцип измерения расстояний основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучения лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, устанавливается и направляется на блок, где происходят измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных границах измерения.
Результаты измерений расстояний и углов записываются во внутреннюю память дальномера, выводятся на дисплей дальномера и могут быть переданы на внешние устройства.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномеров осуществляется при помощи клавиш. В основании корпуса дальномеров имеется USB-разъём (тип Type-C) для зарядки встроенного аккумулятора.
Питание дальномеров осуществляется от встроенного Li-ion аккумулятора.
Дальномеры изготавливаются в следующих модификациях: DV300, DV500, которые отличаются диапазоном измерений расстояний.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дальномеров от несанкционированного доступа не производится. ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.
Общий вид дальномеров представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на пластике на задней панели корпуса дальномеров. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

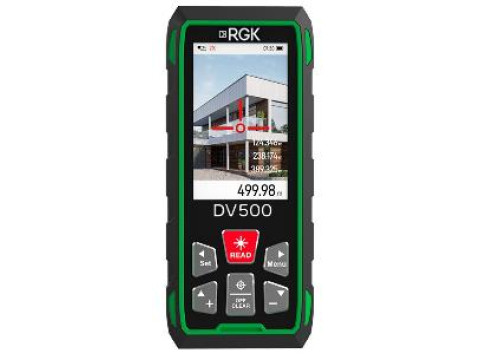

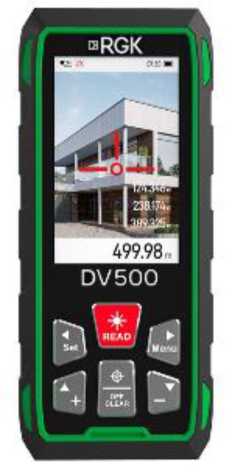

Рисунок 1 - Общий вид дальномеров лазерных RGK
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Для управления дальномерами используется встроенное микропрограммное обеспечение, которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.
Разделение на метрологически значимое и не значимое МПО не произведено.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р.50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
DV300 |
DV500 |
|
Диапазон измерений расстояний1), м |
от 0,1 до 300 |
от 0,1 до 500 |
|
Доверительные границы абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), мм: - в поддиапазоне от 0,1 до 150 м включ. - в поддиапазоне св. 150 до 300 м включ. - в поддиапазоне св. 300 до 500 м включ. |
±(1,5+0,1-10-5<D) 2) ±(1,5+1-10-5<D) ±(1,5+2-10-5<D) | |
|
Диапазон измерений угла наклона |
±90° | |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона |
±0,3° | |
|
1) измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет), низкая фоновая освещенность 2) D - измеряемое расстояние, мм | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
DV300 | DV500 |
|
Дискретность измерений: - расстояний, м - угла наклона |
0,001 0,1° |
|
Лазерное излучение: - мощность, мВт, не более - длина волны,нм - класс по ГОСТ 31581-2012 |
1 от 630 до 670 II |
|
Источник электропитания |
встроенный Li-ion аккумулятор |
|
Напряжение электропитания постоянного тока, В |
3,7 |
|
Диапазон рабочих температур, °С |
от -20 до +70 |
|
Габаритные размеры (ДхШхВ) мм, не более |
150х70х35 |
|
Масса, кг, не более |
0,25 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномера.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Дальномер лазерный1) |
RGK |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Петелька на руку |
- |
1 шт. |
|
Отражательная пластина |
- |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в п. 5 «Работа с прибором», п. 7 «Измерение по камере» документа «Лазерный дальномер RGK DV300, DV500. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений»;
Стандарт предприятия «SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.»
