Дальномеры лазерные Leica
| Номер в ГРСИ РФ: | 98874-26 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Дальномеры лазерные Leica (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98874-26 | |||||||||
| Действует | по 02.07.2031 | |||||||||
| Наименование | Дальномеры лазерные | |||||||||
| Модель | Leica | |||||||||
| Модификации |
DISTO D5 DISTO X6 |
|||||||||
| Приказы |
№1310 от
02.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 70f097d9-9be2-2a6e-602f-d822349db0ea | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Leica Geosystems AG, ШВЕЙЦАРИЯ, Heinrich-Wild-Strasse, 9435, Heerbrugg
Поверка
| Методика поверки / информация о поверке |
МП-27/36-2025 ГСИ. Дальномеры лазерные Leica. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98874-26: Описание типа
2026-98874-26.pdf
|
Скачать | 184.1 КБ | |
|
98874-26: Методика поверки
МП-27/36-2025
2026-mp98874-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Дальномеры лазерные Leica (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Описание
Принцип измерения расстояний основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучения лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, устанавливается и направляется на блок, где происходят измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных границах измерения.
Результаты измерений расстояний и углов записываются во внутреннюю память дальномера, выводятся на дисплей дальномера и могут быть переданы на внешние устройства.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномеров осуществляется при помощи клавиш. В основании корпуса дальномеров имеется USB-разъём (тип Type-C) для зарядки встроенного аккумулятора.
Питание дальномеров осуществляется от встроенного Li-ion аккумулятора.
Дальномеры изготавливаются в следующих модификациях: DISTO D5, DISTO X6, которые отличаются внешним видом, метрологическими и техническими характеристиками.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дальномеров от несанкционированного доступа не производится. ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.
Общий вид дальномеров представлен на рисунке 1.
Заводской номер в виде цифрового обозначения наносится методом печати на пластике на задней панели корпуса дальномеров. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

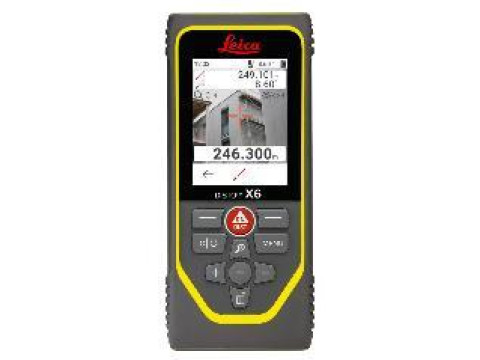

а) модификация DISTO X6
б) модификация DISTO D5
Рисунок 1 - Общий вид дальномеров лазерных Leica
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Для управления дальномерами используется встроенное микропрограммное обеспечение, которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.
Разделение на метрологически значимое и не значимое МПО не произведено.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р.50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
DISTO D5 |
DISTO X6 |
|
Диапазон измерений расстояний, м: - при благоприятных условиях1) - при неблагоприятных условиях2) |
от 0,02 до 200 от 0,05 до 120 |
от 0,05 до 250 от 0,05 до 150 |
|
Доверительные границы абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - при благоприятных условиях - при неблагоприятных условиях |
±1,0 ±2,0 | |
|
Диапазон измерений угла наклона |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона |
±0,2° | |
|
1) измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет, отражающая мишень), низка фоновая освещенность 2) измерения на объекты с низкой или высокой отражательной способностью, высокой фоновой освещенностью или температурами, находящимися в верхней или нижней части указанного температурного диапазона | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Лазерное излучение: - мощность, мВт, не более - длина волны, нм - класс по ГОСТ 31581-2012 |
1 от 620 до 690 II |
|
Дискретность измерений: - расстояния, м - угла наклона, ° |
0,001 0,1 |
|
Источник электропитания |
встроенный Li-ion аккумулятор |
|
Напряжение электропитания постоянного тока, В |
3,7 |
|
Диапазон рабочих температур, °С |
от -25 до +70 |
|
Габаритные размеры (ДхШ*В) мм, не более - для модификации DISTO D5 - для модификаций DISTO X6 |
144х60х24 154x68x25 |
|
Масса, кг, не более - для модификации DISTO D5 - для модификаций DISTO X6 |
0,18 0,23 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномера.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Дальномер лазерный 1) |
Leica |
1 шт. |
|
Чехол для хранения |
1 шт. | |
|
Ремешок на руку |
1 шт. | |
|
USB-кабель |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) модификация определяется договором поставки | ||
Сведения о методах измерений
- п. 4 «Работа с инструментом» документа «Лазерный дальномер Leica DISTO X6. Руководство по эксплуатации»;
- п. 4 «Работа с инструментом» документа «Лазерный дальномер Leica DISTO D5. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений»;
Стандарт предприятия Leica Geosystems AG.
