Измерители давления газа ФД-09
| Номер в ГРСИ РФ: | 98878-26 |
|---|---|
| Производитель / заявитель: | НП ОДО "Фармэк", Беларусь, г.Минск |
Измерители давления газа ФД-09 (далее - измерители) предназначены для измерений избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании газопроводов низкого, среднего или высокого давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 98878-26 |
| Действует | с 02.07.2026 по 25.03.2031 |
| Наименование | Измерители давления газа |
| Модель | ФД-09 |
| Приказы |
№1303 от
02.07.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | a443c894-7a5a-29a7-af4e-710687a80d98 |
Производитель / Заявитель
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК», БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4502-2026 Система обеспечений единства измерений Республики Беларусь. Измерители давления газа ФД-09. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 19.07.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
98878-26: Описание типа
2026-98878-26.pdf
|
Скачать | 3 MБ | |
|
98878-26: Методика поверки
МРБ МП.4502-2026
2026-mp98878-26.pdf
|
Скачать | 3.2 MБ | |
|
Свидетельство (сертификат)
2026-cr98878-26.pdf
|
Скачать | 399.9 КБ |
Описание типа
Назначение
Измерители давления газа ФД-09 (далее - измерители) предназначены для измерений избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании газопроводов низкого, среднего или высокого давления.
Область применения - предприятия химической, газодобывающей, энергетической и коммунальной отраслей промышленности.
Описание
Измерители представляют собой электронные портативные приборы с жидкокристаллическим индикатором взрывозащищенного исполнения. В качестве датчика давления в измерителях используется тензорезистивный датчик.
Конструктивно измерители состоят из корпуса с размещенными внутри него платами, отсеком питания, блоком искрозащиты. Корпус измерителей выполнен из металла. В торце сверху расположены два штуцера для подключения источников давления.
Маркировка штуцеров показана в верхней части лицевой панели измерителя.
Электрическое питание автономное, в измеритель установлен низкотемпературный LiPol аккумулятор.
Измерители выпускают во взрывозащищенном исполнении (маркировка взрывозащиты 1Ех ib ПС Т4 Gb).
Измерители имеют USB порт для подключения к компьютеру, для заряда аккумулятора через сетевой адаптер, входящий в комплект поставки.
Измеритель функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется через меню пользователя путем вывода на экран компьютера окна программы с номером версии и цифровым идентификатором. Влияние ПО учтено при нормировании метрологических характеристик.
Дата изготовления измерителей (число, месяц, год) указывается в паспорте в разделе «Свидетельство о приемке» и зашифрована в заводском номере измерителя: первые две цифры соответствуют году изготовления, следующие две - месяцу изготовления.

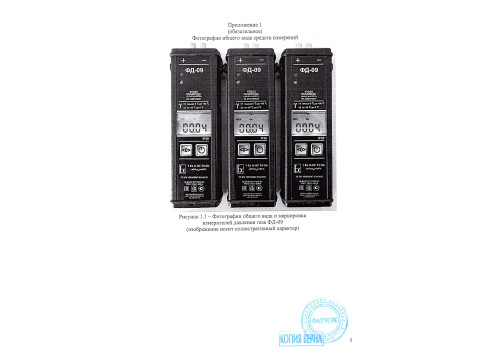

Фотографии общего вида средств измерений представлены в приложении 1.

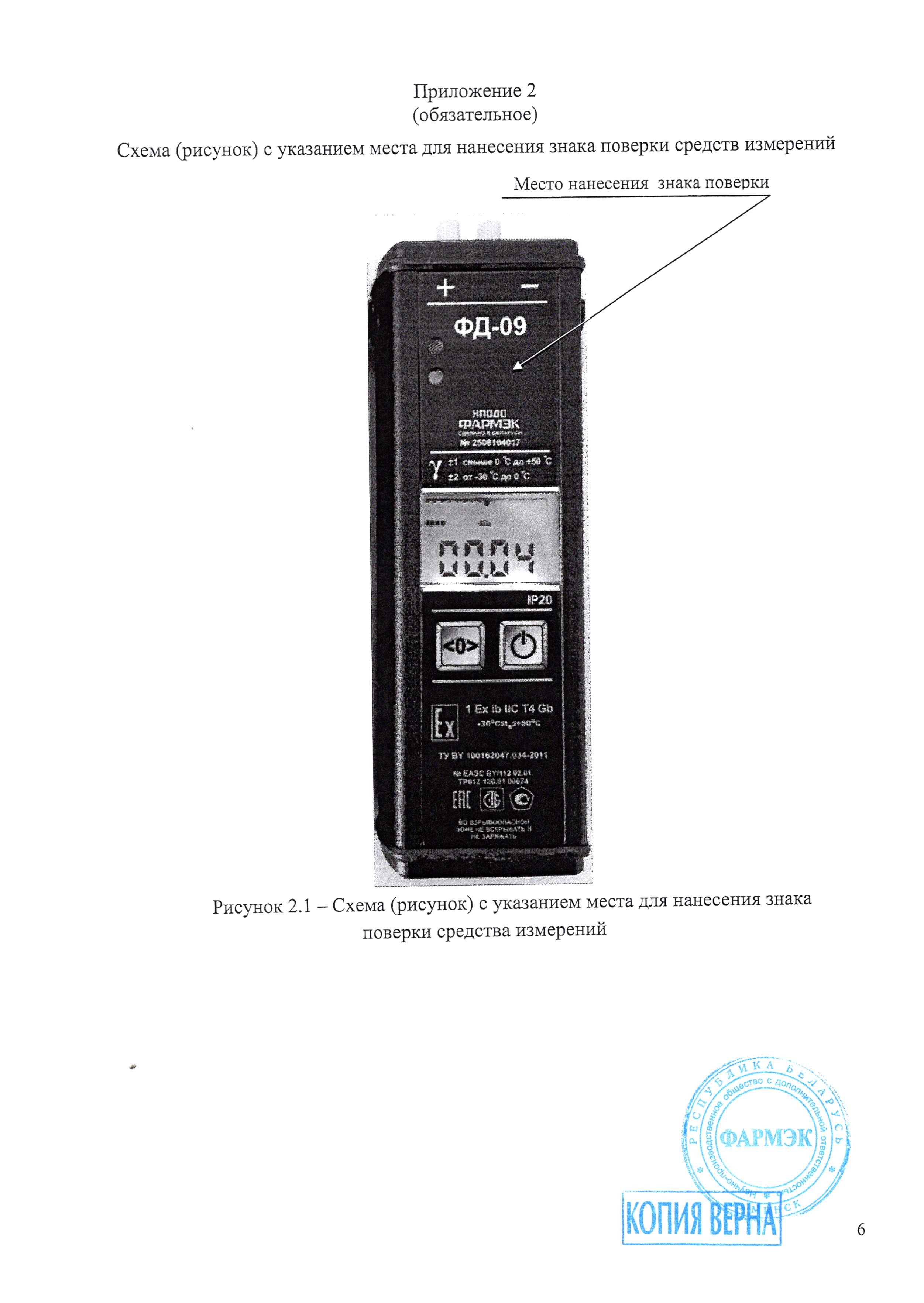

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

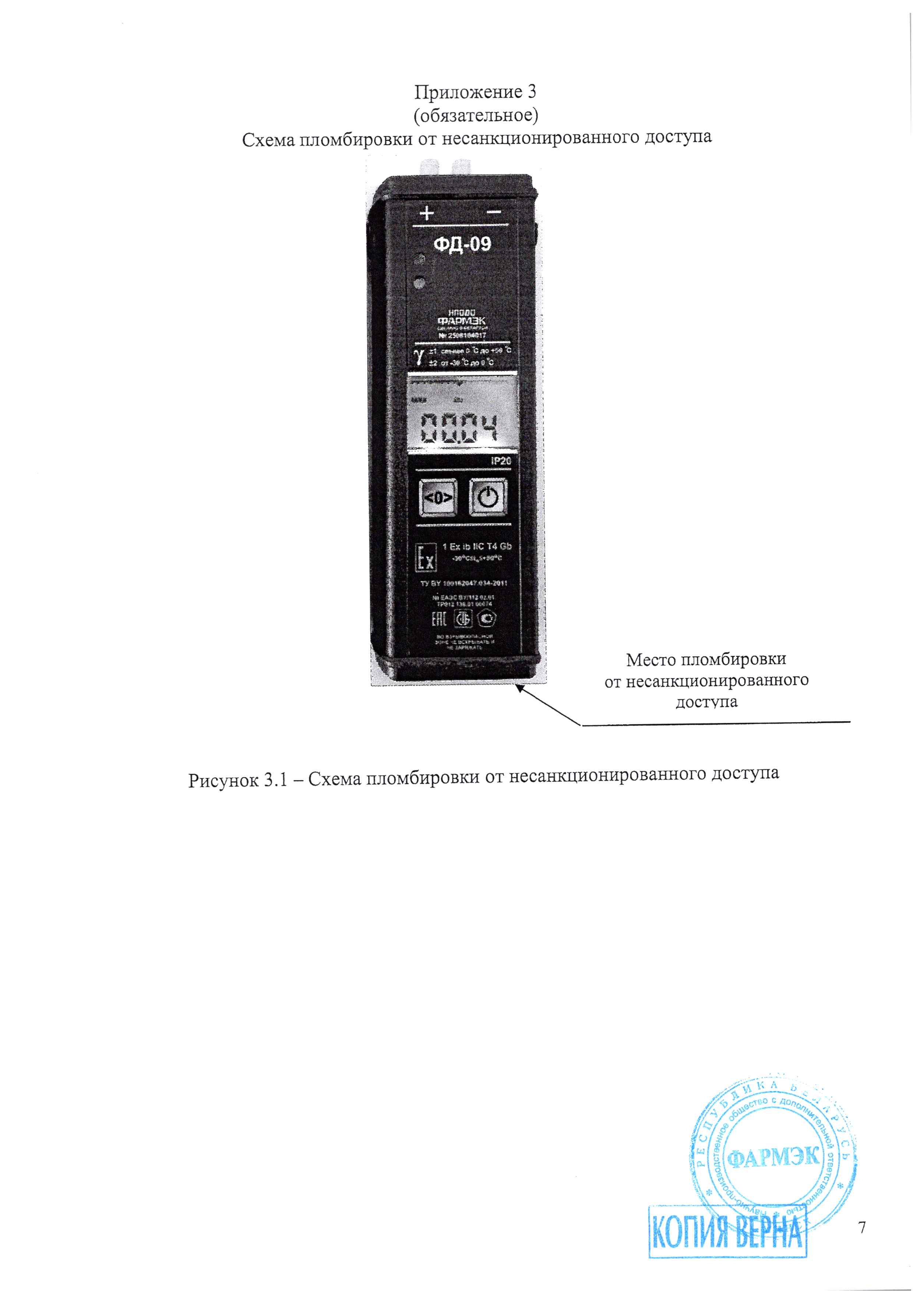

Схема пломбировки от несанкционированного доступа представлена
в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений давления газа, кПа |
от 0 до 20 |
|
Пределы допускаемой приведенной погрешности, % от верхнего предела измерений |
±1 |
|
Вариация выходного сигнала (показаний), % от верхнего предела измерений, не более |
1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, представлены в таблице 2.
копил
Таблица 2
|
Наименование |
Значение |
|
Пределы допускаемой приведенной погрешности в диапазоне температуры окружающего воздуха от минус 30 °C до 0 °C, % от верхнего предела измерений |
±2 |
|
Разрешающая способность цифрового индикатора, кПа |
0,01 |
|
Предельное подаваемое давление (перегрузка), кПа |
40 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 35 °C, % диапазон атмосферного давления, кПа |
от минус 30 до плюс 50 98 от 84,0 до 106,7 |
|
Диапазон напряжения питания постоянного тока, В |
от 3,0 до 4,2 |
|
Потребляемая мощность, В-А, не более |
1,5 |
|
Степень защиты, обеспечиваемая оболочкой, поГОСТ 14254-2015 |
IP20 |
|
Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее |
20 |
|
Габаритные размеры, мм, не более |
185x60x35 |
|
Масса, кг, не более |
0,43 |
Комплектность
Таблица 3
|
Наименование |
Количество | ||||
|
1 |
2 | ||||
|
Измеритель давления газа ФД-09 |
1 | ||||
|
Сетевой адаптер 5 В, 1А |
1 | ||||
|
Кабель USB 3.0 А-А Male to Male 1 м* |
yU .<< ЧО1ТВ0 с ...... | ||||
|
Ремень* | |||||
|
Паспорт 100162047.034.1 ПС |
си |
W 1 |
■ | ||
|
Шланг присоединительный* |
3 — |
— |
1 | ||
а О!^
Продолжение таблицы 3
|
1 |
2 |
|
Чехол к прибору* |
1 |
|
Упаковка* |
1 |
|
Дополнительные аксессуары: ** | |
|
Насадка 65 мм* |
1 |
|
Насадка Уг'* |
1 |
|
Насадка 1"* |
1 |
|
Насадка 190 мм ’ |
1 |
|
Примечание * Не предоставляются при осуществлении поверки. "Поставляются при указании в заказе. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на корпус измерителя и на титульный лист паспорта.
Поверка осуществляется по МРБ МП.4502-2026 «Система обеспечения единства измерений Республики Беларусь. Измерители давления газа ФД-09. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ BY 100162047.034-2011 «Измеритель давления газа ФД-09. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
методику поверки:
МРБ МП.4502-2026 «Система обеспечения единства измерений Республики
Беларусь. Измерители давления газа ФД-09. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
Калибратор давления DPI 705________________________________________________
Устройство коммутации ПР 11-02.00.000; шланг соединительный полихлорвиниловый ПХВ-3,5*0,8; ресивер (0,3-0,5) л, источник давления, диапазон воспроизведения избыточного давления (0,1-0,3) МПа
Термогигрометр testo 625_____________________
-%
Барометр-анероид метеорологический БАММ-1
Примечание - Допускается применять другие средства поверки, обеспеч! определение метрологических характеристик с требуемой точностью.ЕМЭК
дающие
Ш 11
< о»'
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
|
FD09.hex |
1.2 |
0х17В5 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и технической документации производителя: измерители давления газа ФД-09 соответствуют требованиям ТУ BY 100162047.034-2011, ТР ТС 020/2011, ТР ТС 012/2011.
