Анализаторы цепей векторные С1220 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников в прямоугольных волноводах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98886-26 | ||||||||||||||||||||||||||||||
| Наименование | Анализаторы цепей векторные | ||||||||||||||||||||||||||||||
| Модель | С1220 | ||||||||||||||||||||||||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 52a5add7-d60c-cea6-7a40-40b25a7ee2ce | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ПЛАНАР», РОССИЯ, 454091, г. Челябинск, ул. Елькина, д. 32
Поверка
| Методика поверки / информация о поверке |
МП 113-25-008 ГСИ. Анализаторы цепей векторные C1220. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98886-26: Описание типа
2026-98886-26.pdf
|
Скачать | 376.1 КБ | |
|
98886-26: Методика поверки
МП 113-25-008
2026-mp98886-26.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Анализаторы цепей векторные С1220 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников в прямоугольных волноводах.
Описание
Конструктивно анализаторы выполнены в моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено программное обеспечение (ПО), указанное в таблице 1. ПО производит обработку информации и вывод результатов измерения. Для связи с персональным компьютером используется интерфейс USB. Анализаторы поддерживают режим дистанционного управления.
Принцип действия анализаторов основан на выделении падающего, прошедшего через исследуемый многополюсник, и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам, с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
Структурно анализаторы состоят из генераторов испытательного и гетеродинного сигналов, измерительных секций, многоканального приёмника, блока управления с сигнальным процессором и блока питания.
Соединители измерительных портов анализаторов являются коаксиальными. Для работы в волноводном тракте необходимо использовать коаксиально-волноводные переходы ADP (см. рисунок 3) из состава набора калибровочных мер CK. Наборы СК позволяют работать в стандартизованных прямоугольных волноводах сечений 23x10 (CK1W-23x10-35F-35F с заводскими №№ 4В879, 4В9880), 16x8 (CK1W-16x8-35F-35F с заводскими №№ 4В927, 4В930) и 11x5,5 (CK1W-11x5.5-35F-35F с заводскими №№ 4B929, 4B928).
К средствам измерений данного типа относятся анализаторы цепей векторные С1220 с заводскими №№ 23460006, 23460009, 23460010, 23460011, 23470023, 23470029, 23470032, 23470033, 23470034.

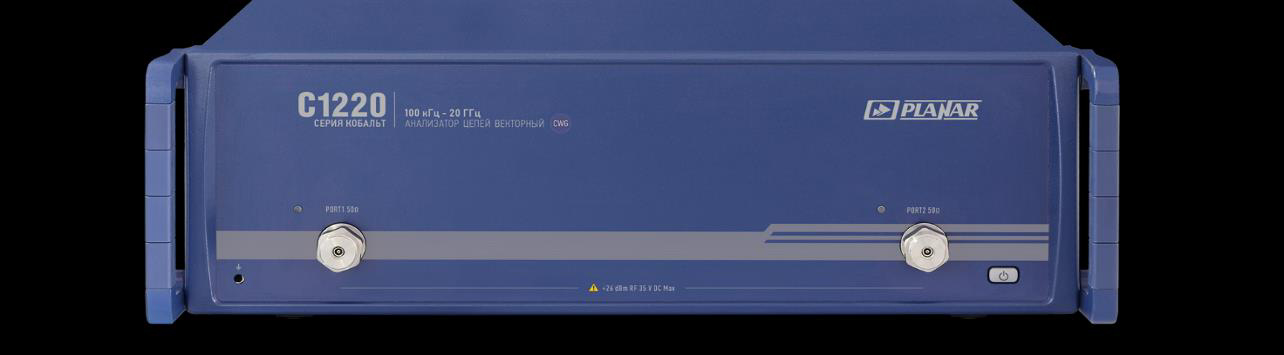

Общий вид анализаторов приведён на рисунке 1.
Место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 2.
Заводской номер идентифицирующий каждый экземпляр, состоящий из восьми цифр, наносится в виде наклейки на заднюю часть корпуса анализатора. Место нанесения заводского номера приведено на рисунке 2.
Корпус анализаторов изготавливается из алюминиевого сплава, окрашиваемого в синий цвет.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид C1220
Место нанесения знака утверждения типа и заводского номера
Место пломбировки
Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и схема пломбировки
Рисунок 3 - Внешний вид набора мер CK1W
Программное обеспечение
Анализаторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением S2VNA.
Метрологически значимой частью программного обеспечения является файл S2VNA.exe.
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
S2VNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 21.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот для сечений прямоугольного волновода, ГГ ц 23x10 16x8 11x5,5 |
от 8,15 до 12,05 от 12,05 до 17,44 от 17,44 до 20,00 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
А 10 6 |
|
Диапазон установки уровня выходной мощности, дБ (1 мВт) |
от -60 до 10 |
|
Пределы допускаемой относительной погрешности установки уровня выходной мощности, дБ |
±1,5 |
|
Уровень собственного шума приёмников, дБ (1 мВт)/Гц, не более |
-133 |
|
Диапазон измерений модуля коэффициента отражения |Sii|, отн.ед. |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения Д|Su|, отн. ед.1) |
±[0,008 + 0,017-| SiiI + 0,013-| Sii|2] |
|
Диапазон измерений фазы коэффициента отражения, градус |
от -180 до +180 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне значений модуля коэффициента отражения от 0,018 до 1,000, градус |
±[1,0 + (180/л) • arcsin(A| Sii|/| S7|)] |
|
Диапазон измерений модуля коэффициента передачи ISjil, дБ |
от -70 до 0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи из-за трекинга передачи T, дБ |
±0,10 |
|
Нелинейность приемников L, дБ |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи Д|Sji|, дБ от 0 до 10 дБ включ. св. 10 до 70 дБ |
± T ±( T+L) |
|
Диапазон измерений фазы коэффициента передачи, градус |
от -180 до 180 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус |
±[0,5 + (180/%) • arcsin(A|5д-|/8,6) |
|
Примечания: 1) Пределы погрешности измерений модуля коэффициента отражения нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением. 2) При изменении температуры не более чем ±1 оС после калибровки. 3) Пределы погрешности измерений коэффициента передачи нормированы при выходной мощности 0 дБ (1 мВт) и полосе фильтра промежуточной частоты 10 Гц. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Сечения прямоугольного волновода, мм |
23x10, 16x8, 11x5,5 |
|
Количество измерительных портов |
2 |
|
Время установления рабочего режима, мин, не более |
40 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 |
|
Частота сети переменного тока, Гц |
от 49,5 до 50,5 |
|
Потребляемая мощность, ВА, не более |
110 |
|
Габаритные размеры, мм, не более: длина ширина высота |
430 440 140 |
|
Масса, кг, не более |
14,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на заднюю часть корпуса анализаторов и на титульный лист руководства по эксплуатации (в верхней части листа).
Комплектность
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Анализатор цепей векторный |
С1220 |
9 |
|
Наборы мер CK |
CK1W-23x10-35F-35F и/или |
2 |
|
CK1W-16x8-35F-35F и/или |
2 | |
|
CK1W-11x5.5-35F-35F |
2 | |
|
Кабель СВЧ |
9 | |
|
Кабель USB |
9 | |
|
Кабель питания |
9 | |
|
Программное обеспечение |
9 | |
|
Формуляр |
ФО 6687-125-21477812-2015 |
9 |
|
Руководство по эксплуатации |
РЭ 26.51.43-189-21477812-2023 |
1 |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» документа РЭ 26.51.43-189-21477812-2023 «Анализаторы цепей векторные. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 1796 от 05.08.2024 Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 3411-2013 Анализаторы цепей векторные. Методика определения метрологических характеристик.
