Хроматографы ионные DIVISION IC
| Номер в ГРСИ РФ: | 98889-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Shenzhen ION Engineering Technologies LTD.", Китай |
Хроматографы ионные DIVISION IC (далее - хроматографы) предназначены для разделения смесей на компоненты и измерений содержания неорганических и органических анионов и катионов в образцах различного происхождения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98889-26 | |||||||||
| Действует | по 06.07.2031 | |||||||||
| Наименование | Хроматографы ионные | |||||||||
| Модель | DIVISION IC | |||||||||
| Модификации |
DIVISION IC UNO DIVISION IC SOLO DIVISION IC DUO |
|||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ebdc3037-1c94-873a-5e80-4b6624c5ec22 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shenzhen ION Engineering Technologies LTD, КИТАЙ, 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП 40-241-2026 ГСИ. Хроматографы ионные DIVISION IC. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98889-26: Описание типа
2026-98889-26.pdf
|
Скачать | 196.1 КБ | |
|
98889-26: Методика поверки
МП 40-241-2026
2026-mp98889-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Хроматографы ионные DIVISION IC (далее - хроматографы) предназначены для разделения смесей на компоненты и измерений содержания неорганических и органических анионов и катионов в образцах различного происхождения.
Описание
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании кондуктометрическим, амперометрическим или спектрофотометрическим детектором.
Хроматографы представляют собой стационарные лабораторные приборы, включающие: аналитический блок с термостатом и насосом, хроматографическую колонку с защитным картриджем и подавителем для снижения фоновой электропроводности, систему детекторов (кондуктометрический, амперометрический или спектрофотометрический), блоки ввода проб (ручной инжектор или автодозатор), систему генерации элюента с блоком дегазации, систему подключения инертных газов. Управление осуществляется с использованием специализированного программного обеспечения (далее - ПО), устанавливаемого на внешний персональный компьютер (далее - ПК). Хроматографы могут быть оснащены съемным планшетом, дублирующим функции управления с ПК, либо поставляться без него.
При необходимости хроматографы могут комплектоваться внешним модулем генерации элюента вместо встроенного генератора элюента. Также хроматографы могут быть дооснащены системами для сжигания образцов и постколоночной дериватизации.
Хроматографы выпускаются в трех моделях, различающихся комплектацией и техническими характеристиками, в одноканальном и двухканальном исполнении:
- хроматографы модели DIVISION IC UNO являются одноканальными и комплектуются ручным инжектором и встроенным кондуктометрическим детектором, могут быть дооснащены внешним модулем генерации элюента;
- хроматографы модели DIVISION IC SOLO являются одноканальными и комплектуются встроенным генератором элюентов, ручным инжектором, встроенными кондуктометрическим или амперометрическим детекторами;
- хроматографы модели DIVISION IC DUO являются двухканальными, что позволяет проводить одновременное определение катионов и анионов, комплектуются ручным инжектором и встроенными кондуктометрическим и/или амперометрическим детекторами для каждого канала хроматографической системы, могут быть дооснащены внешним модулем генерации элюента. При этом хроматографы модели DIVISION IC DUO дополнительно комплектуются детекторным контроллером (модулем DC) с отдельной маркировкой серийного номера.
Все модели хроматографов могут быть оснащены автодозатором и внешним спектрофотометрическим детектором с переменной длиной волны VWD (далее -спектрофотометрическим детектором).
В хроматографах предусмотрено использование азота чистотой 99,999 %.
Корпуса блоков хроматографов изготавливаются из металлических сплавов и пластика. Цвета: черный, темно-серый/серебристый. Каждый блок хроматографа имеет свой серийный номер. Комплектность хроматографов с указанием серийных номеров приводится в Паспорте на хроматограф.
Маркировочная табличка с серийным номером и наименованием модели хроматографа размещена на задней левой части корпуса аналитического блока хроматографа. Серийный номер имеет цифровой формат, наносится методом лазерной печати. Общий вид хроматографов представлен на рисунке 1. Отдельно общий вид спектрофотометрического детектора представлен на рисунке 2. Маркировочная табличка с серийным номером и знаком утверждения типа представлена на рисунке 3.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.

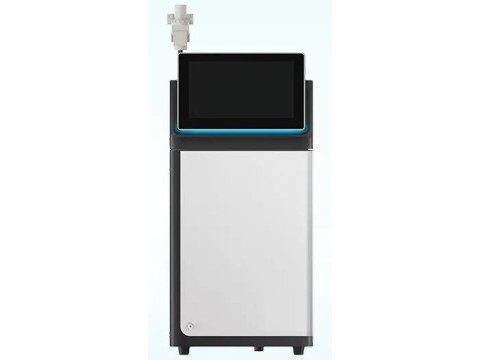

а) модель DIVISION IC UNO с сенсорным экраном

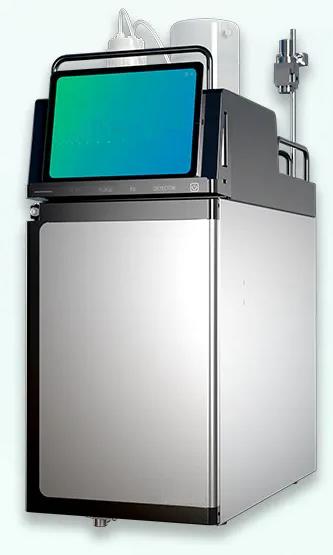

б) модель DIVISION IC SOLO с сенсорным экраном

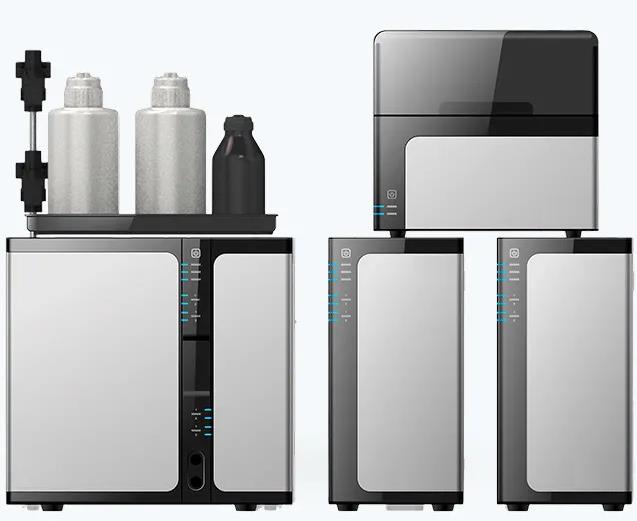

в) модель DIVISION IC DUO с автодозатором и модулем генерации элюента Рисунок 1 - Общий вид хроматографов ионных DIVISION IC
Рисунок 2 - Общий вид спектрофотометрического детектора
Место нанесения серийного номера
Место нанесения знака
Рисунок 3 - Маркировочная табличка хроматографов ионных DIVISION IC
утверждения типа
Программное обеспечение
Хроматографы функционируют под управлением ПО SmartLab CDS, устанавливаемого на ПК.
Основные функции ПО: управление хроматографом и контроль функционирования его систем, настройка параметров и последовательностей аналитического определения и служебных программ обслуживания, а также управление выполнением измерений, сбор, отображение, хранение и обработка результатов анализа.
На передней панели аналитического блока или органайзера для элюентов хроматографа может быть установлен сенсорный экран, функции которого - демонстрация справочной информации о хроматографе, отображение его технического состояния, текущей программы работы, без возможности обработки измерительной информации.
Идентификационные данные ПО приведены в таблице 1. ПО защищено от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartLab CDS |
|
Номер версии (идентификационный номер) ПО |
l.XXXXXXXX1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «ХХХХХХХХ» - относится к метрологически незначимой части ПО. Каждое значение «Х» является цифровым значением от 0 до 9 или разделительной точкой. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики хроматографов учтено при нормировании их характеристик.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала: при работе с кондуктометрическим детектором, мкСм/см, не более |
0,0005 |
|
при работе с амперометрическим детектором, А, не более |
Ы0-10 |
|
при работе со спектрофотометрическим детектором, Б, не более |
40-10-6 |
|
Дрейф нулевого сигнала: при работе с кондуктометрическим детектором, мкСм/см-ч, не более |
0,001 |
|
при работе с амперометрическим детектором, А/ч, не более |
200-10 |
|
при работе со спектрофотометрическим детектором, Б/ч, не более |
20000-6 |
|
Предел детектирования, г/см3, не более: по хлорид-иону, иону натрия1) |
3-10-11 |
|
по иодид-иону2) |
2-10-10 |
|
по кофеину3) |
2-10-9 |
|
Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала, %: при работе с кондуктометрическим детектором - по площади пика |
1,0 |
|
- по времени удерживания |
0,2 |
|
при работе с амперометрическим детектором - по площади пика |
0,5 |
|
- по времени удерживания |
1,0 |
|
при работе со спектрофотометрическим детектором - по площади пика |
2,0 |
|
- по времени удерживания |
1,0 |
|
1) При работе с кондуктометрическим детектором. 2) При работе с амперометрическим детектором. 3) При работе со спектрофотометрическим детектором. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования с предварительным концентрированием при работе с кондуктометрическим детектором, г/см3, не более: - по хлорид-иону - по иону натрия |
1-10-13 1-10-14 |
|
Диапазон скорости элюента, мл/мин |
от 0,001 до 10,000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ±10 % 50 |
|
Потребляемая мощность, В^А, не более |
2400 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: хроматографов модели DIVISION IC UNO, DIVISION IC SOLO | |
|
- длина |
500 |
|
- ширина |
600 |
|
- высота |
900 |
|
хроматографов модели DIVISION IC DUO | |
|
- длина |
1000 |
|
- ширина |
1200 |
|
- высота |
800 |
|
спектрофотометрических детекторов | |
|
- длина |
400 |
|
- ширина |
300 |
|
- высота |
180 |
|
Масса, кг, не более | |
|
- хроматографов модели DIVISION IC UNO, DIVISION IC SOLO |
60 |
|
- хроматографов модели DIVISION IC DUO |
95 |
|
- спектрофотометрических детекторов |
12 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
85 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации и Паспорта методом компьютерной графики и на маркировочную табличку методом лазерной печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Хроматограф ионный1) |
DIVISION IC |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
- |
1 экз. |
|
4 Паспорт |
- |
1 экз. |
|
5 Программное обеспечение |
- |
1 шт. |
|
1) Комплектность определяется измерительной задачей и указывается в Паспорте. | ||
Сведения о методах измерений
приведены в разделе «Принцип работы» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
Приказ Росстандарта от 28.12.2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»
