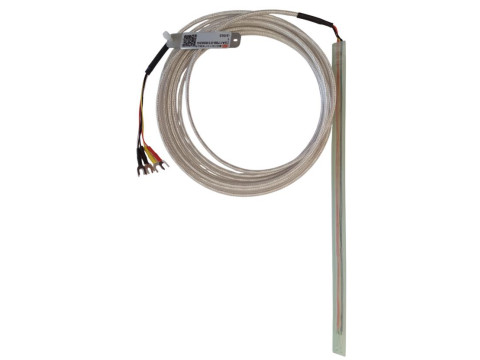

Термопреобразователи сопротивления платиновые WZPD.T1.NN00
| Номер в ГРСИ РФ: | 98896-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
Термопреобразователи сопротивления платиновые WZPD.T1.NN00 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей насосов, производства «Hefei Huasheng Pumps&Valves Co., Ltd, Китай, на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга (Ленинградская область).
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98896-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления платиновые | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WZPD.T1.NN00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1ca07c0e-bb66-7e9a-1465-e8c1d4ad4d39 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КИТАЙ, 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-134-207-2026 ГСИ. Термопреобразователи сопротивления платиновые WZPD.T1.NN00. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98896-26: Описание типа
2026-98896-26.pdf
|
Скачать | 135.8 КБ | |
|
98896-26: Методика поверки
РТ-МП-134-207-2026
2026-mp98896-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые WZPD.T1.NN00 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей насосов, производства «Hefei Huasheng Pumps&Valves Co., Ltd, Китай, на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга (Ленинградская область).
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (далее - ЧЭ) от измеряемой температуры.
Термопреобразователи представляют собой пазовые ТС, состоящие из двух тонкопленочных ЧЭ, помещенных в плоский корпус прямоугольной формы (с изоляцией из полимерной смолы), с присоединенным кабелем в гибкой металлизированной защитной оболочке с фторполимерным покрытием с удлинительными проводами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ 3-х проводная.
Монтаж ТС осуществляется в процессе изготовления электродвигателей YB3-4501-500 насосов модели 25O/2OOHDS-38OX2. Термопреобразователи устанавливаются в пазы обмотки статора, после чего производится их заливка специальной полимерной смолой (компаундом), и последующая сушка, после которой ТС уже не могут быть демонтированы для проведения технического обслуживания и поверки.
В каждый электродвигатель YB3-4501-500 монтируется по 6 шт. ТС. Электродвигатели в количестве 4 шт. будут установлены на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга.
Эксплуатируемые ТС имеют заводские номера: 244E161-01/0009-24/001; 244E161-01/0009-24/002; 244E161-01/0009-24/003; 244E161-01/0009-24/004; 244E161-01/0009-24/005; 244E161-01/0009-24/006; 244E161-01/0009-24/007; 244E161-01/0009-24/008; 244E161-01/0009-24/009; 244E161-01/0009-24/010; 244E161-01/0009-24/011; 244E161-01/0009-24/012; 244E161-01/0009-24/013; 244E161-01/0009-24/014; 244E161-01/0009-24/015; 244E161-01/0009-24/016; 244E161-01/0009-24/017; 244E161-01/0009-24/018; 244E161-01/0009-24/019; 244E161-01/0009-24/020; 244E161-01/0009-24/021; 244E161-01/0009-24/022; 244E161-01/0009-24/023; 244E161-01/0009-24/024 (24 шт.); контрольные ТС имеют заводские номера: 25A1789-01/0002G1-3/001; 25A1789-01/0002G1-3/002; 25A1789-01/0002G1-3/003 (3 шт.).
Фотография общего вида термопреобразователей с указанием места нанесения заводского номера приведена на рисунке 1.
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», нанесён на наклейку на металлическую пластину (шильдик), прикрепляемую к кабелю с удлинительными проводами.
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.

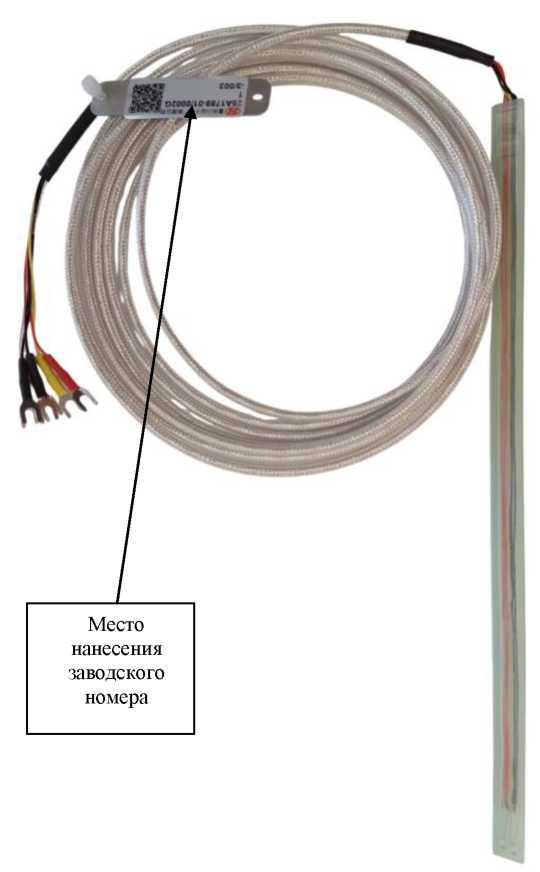

Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Технические характеристики
Метрологические и основные технические характеристики ТС приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +200 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А |
|
Допуск по ГОСТ 6651-2009, °С |
±(0,15+0,002| 11)(1) |
|
(1) |t| - значение измеряемой температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры монтажной части ТС (ДхШхТ), мм |
250x10x2 |
|
Длина удлинительного кабеля, м |
от 3,1 до 3,2 |
|
Масса ТС, г |
от 108,0 до 108,3 |
|
Маркировка взрывозащиты |
0Ex ia IIC Т6...Т1 Ga X |
|
Рабочие условия эксплуатации*-1): - для монтажной части ТС - температура окружающей среды, °С - относительная влажность воздуха, %, не более - для кабеля ТС - температура окружающей среды, °С - относительная влажность воздуха, % |
от -43,2 до +200 95 от -43,2 до +120 до 100 |
|
(1) - Диапазон температур обмотки статора электродвигателей, характерный для стандартного рабочего режима: от +40 °С до +90 °С. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы*1), лет, не менее |
25 |
|
Средняя наработка до отказа*1), ч, не менее |
200000 |
|
(1) - Показатели надежности нормированы для диапазона измерений температуры от -30 °С до +200 °С | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZPD.T1.NN00 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
