Комплекты мер для акустического контроля труб КМ 16-32
| Номер в ГРСИ РФ: | 98905-26 |
|---|---|
| Производитель / заявитель: | ЗАО НПО "Интротест", г.Екатеринбург |
Комплекты мер для акустического контроля труб КМ 16-32 (далее - комплекты мер) предназначены для воспроизведения расстояний от датчика до отражателя.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98905-26 | ||||||
| Действует | по 09.07.2031 | ||||||
| Наименование | Комплекты мер для акустического контроля труб | ||||||
| Модель | КМ 16-32 | ||||||
| Модификации |
КМ-Х-Y-Z, где: Х – номинальный внутренний диаметр меры; Y – номинальное значение длины меры; Z – порядковый номер меры. |
||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 837568d8-82ca-6afa-c9a2-4d0d43d71f3a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НПО «ИНТРОТЕСТ», РОССИЯ, 620078, г. Екатеринбург, ул. Студенческая, д. 55
Поверка
| Методика поверки / информация о поверке |
МП 17-261-2026 ГСИ. Комплекты мер для акустического контроля труб КМ 16-32. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98905-26: Описание типа
2026-98905-26.pdf
|
Скачать | 114.2 КБ | |
|
98905-26: Методика поверки
МП 17-261-2026
2026-mp98905-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Комплекты мер для акустического контроля труб КМ 16-32 (далее - комплекты мер) предназначены для воспроизведения расстояний от датчика до отражателя.
Комплекты мер применяются в качестве рабочих эталонов при проведении испытаний, поверки, настройки и калибровки приборов акустического контроля.
Описание
Принцип действия комплектов мер основан на воспроизведении расстояний от источника излучения до отражателя. Отражателем служит торец меры. Расстояние может воспроизводиться как одной мерой, так и несколькими мерами, соединенных между собой муфтами.
Комплекты мер состоят из десяти полипропиленовых труб различной длины и диаметра.
Заводские номера, обеспечивающие идентификацию каждого экземпляра комплекта мер, имеют цифровой формат и наносятся методом наклейки на каждую меру. Структура условного обозначения маркировки каждой меры: мера КМ-Х-Y-Z, где Х - номинальный внутренний диаметр меры, Y - номинальное значение длины меры, Z - порядковый номер меры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид комплектов мер представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Пломбирование комплектов мер не предусмотрено.
Место нанесения заводского номера

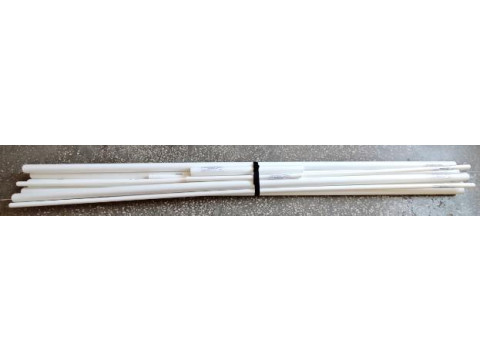

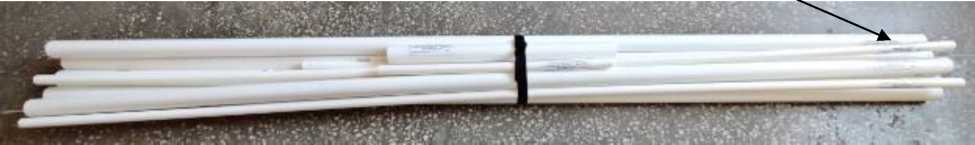

Рисунок 1 - Общий вид комплекта мер
Комплект мер для акустического контроля труб КМ 16-32 Зав N» 00 Мара КМ 32 2.0-10
Комплект мер для акустического контроля труб КМ 16-32 Зав. № 001 Мера КМ-16-2,0-4 ЛГ-1 -НПО .Итоотоот» Pocovm 2020 г.
Комплект мер для акустического контроля труб КМ 16-32 Зав № 001 Мера КМ-32-2,0-7 АО «НПО «Интротест». Россия 2026 г
Место нанесения заводского номера

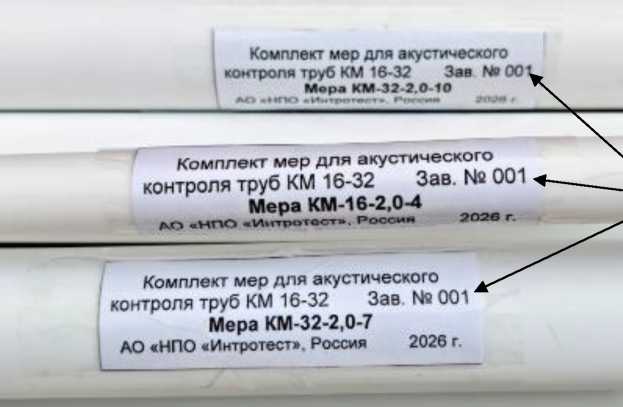

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальный внутренний диаметр меры, мм |
16,6±0,5 |
32,5±0,5 |
|
Номинальное значение длины меры (воспроизводимого расстояния), м |
0,50; 1,00; 2,00; 2,00 |
0,50; 2,00; 2,00; 2,00; 2,00; 2,00 |
|
Допускаемое отклонение длины меры от номинального значения, м |
±0,01 | |
|
Пределы допускаемой абсолютной погрешности измерений длины меры, м |
±0,003 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса комплекта мер, кг, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 75 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплект мер для акустического контроля труб в составе: Мера КМ-16-0,5 Мера КМ-16-1,0 Мера КМ-16-2,0 Мера КМ-32-0,5 Мера КМ-32-2,0 Муфта соединительная для труб с внутренним диаметром 16,6 мм Муфта соединительная для труб с внутренним диаметром 32,5 мм |
КМ 16-32 |
1 шт. 1 шт. 2 шт. 1 шт. 5 шт. 3 шт. 5 шт. |
|
Чехол для переноски |
1 шт. | |
|
Комплект мер для акустического контроля труб КМ 16-32. Паспорт |
42 7610.006.01.000 ПС |
1 экз. |
|
Методика поверки |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения об изделии и технические данные» документа «Комплекты мер для акустического контроля труб КМ 16-32. Паспорт».
Нормативные документы
ТУ 26.51.66-006-20872624-2025 «Комплекты мер для акустического контроля труб КМ 16-32. Технические условия»;
ЛПС 16-2026 «Комплекты мер для акустического контроля труб КМ 16-32. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева».
