Мегаомметры М4122
| Номер в ГРСИ РФ: | 98908-26 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "БрисЭнерго", г.Москва |
Мегаомметры М4122 (далее по тексту - мегаомметры) предназначены для измерений электрического сопротивления изоляции, напряжения переменного тока, силы постоянного тока (тока утечки), воспроизведения напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98908-26 | ||||||
| Действует | по 09.07.2031 | ||||||
| Наименование | Мегаомметры | ||||||
| Модель | М4122 | ||||||
| Модификации |
М4122 М4122А М4122U М4122RS |
||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f4b3cf8b-7bc7-6370-0db7-535ee730fedd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «БрисЭнерго», РОССИЯ, 124460, г. Москва, г. Зеленоград, пр-кт Панфиловский, д. 10, помещ. II, ком. 13, эт. 2
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-029-26 ГСИ. Мегаомметры М4122. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98908-26: Описание типа
2026-98908-26.pdf
|
Скачать | 231.1 КБ | |
|
98908-26: Методика поверки
МП-НИЦЭ-029-26
2026-mp98908-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Мегаомметры М4122 (далее по тексту - мегаомметры) предназначены для измерений электрического сопротивления изоляции, напряжения переменного тока, силы постоянного тока (тока утечки), воспроизведения напряжения постоянного тока.
Описание
Принцип действия мегаомметров основан на измерении силы тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной сигнал силы тока усиливается, затем сигнал преобразуются аналого-цифровым преобразователем, обрабатывается и отображается в виде результата измерений на жидкокристаллическом (ЖК) дисплее. Испытательное напряжение формируется импульсным преобразователем из напряжения встроенной батареи питания.
Основные узлы мегаомметров: измеритель тока, активный выпрямитель, микроконтроллер, ЖК-дисплей, клавиатура, импульсный преобразователь напряжения и источник питания.
Мегаомметры выпускаются в четырех модификациях: М4122, М4122А, M4122U, M4122RS, отличающихся функциональностью. Функциональные отличия модификаций представлены в таблице 1.
Мегаомметры имеют сервисные функции индикации разряда аккумулятора и выключения питания при отсутствии манипуляций органами управления в течение 2 мин.
Конструктивно мегаомметры выполнены в корпусах из ударопрочного ABS - пластика.
На передней панели мегаомметров находится ЖК-дисплей, клавиатура и гнезда для измерительных щупов. В торце корпуса под легкосъемной крышкой находится разъем сетевого адаптера для зарядки аккумулятора.
Питание мегомметров осуществляется от встроенной аккумуляторной батареи.
Общий вид мегаомметров представлен на рисунках 1 - 4.
Для предотвращения несанкционированного доступа к внутренним частям мегаомметров наносится защитный стикер-наклейка на место соединения частей корпуса. Схема пломбировки представлена на рисунке 5.
Обозначение мест нанесения знака утверждения типа и заводских номеров представлено на рисунке 6.
Нанесение знака поверки на мегаомметры не предусмотрено.
Место нанесения заводских номеров - на тыльной панели корпуса на табличке технических данных; способ нанесения - рукописный печатным шрифтом перманентным маркером; формат - цифровой код, состоящий из арабских цифр.
Таблица 1 - Функциональные характеристики модификаций мегаомметров

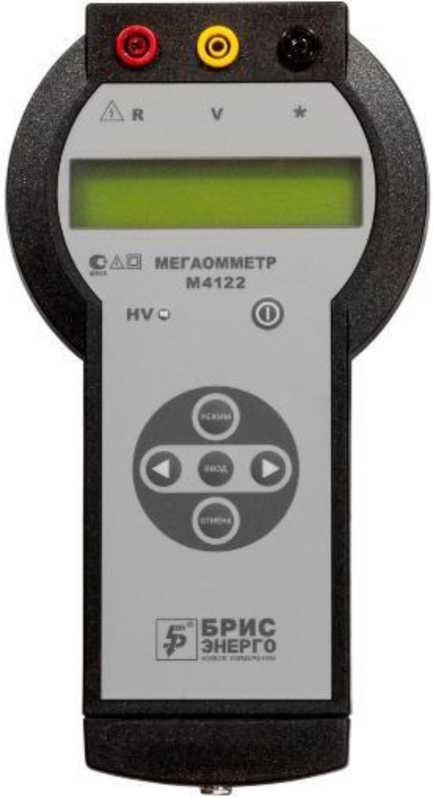

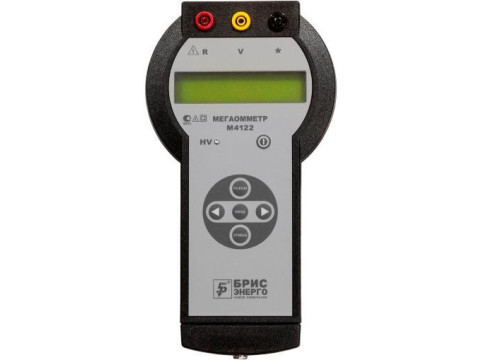

Рисунок 1 - Общий вид модификаций М4122, М4122А. Лицевая панель

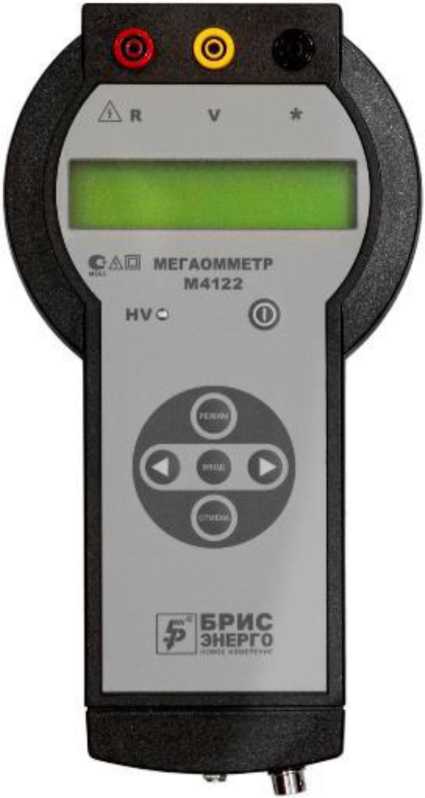

Рисунок 2 - Общий вид модификаций M4122U, M4122RS. Лицевая панель
|
Наименование характеристики |
Модификация | |||
|
М412 2 |
М4122А |
M4122U |
M4122R S | |
|
Измерение электрического сопротивления изоляции |
+ |
+ |
+ |
+ |
|
Измерение напряжения переменного тока |
+ |
+ |
+ |
+ |
|
Воспроизведение напряжения постоянного тока (режим проверки электрической прочности изоляции) |
_ |
_ |
+ |
_ |
|
Измерение силы постоянного тока (тока утечки в режиме проверки электрической прочности изоляции) |
_ |
_ |
+ |
_ |
|
Расчет коэффициента абсорбции и индекса поляризации |
_ |
+ |
+ |
+ |
|
Режим дистанционного управления с внешнего персонального компьютера (ПК) |
_ |
_ |
+ |
+ |
Примечания:
«+» - характеристика, функция имеется.
«-» - характеристика, функция отсутствует

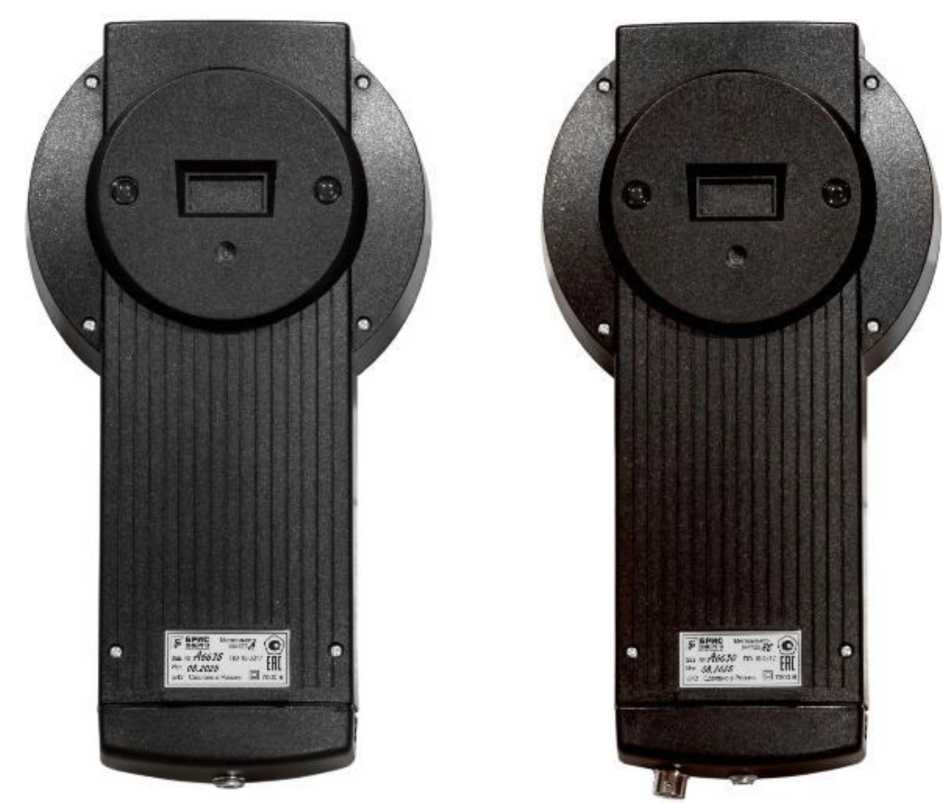

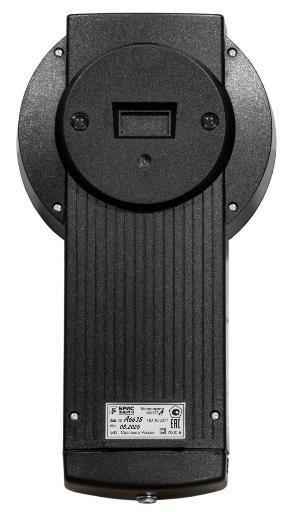

Рисунок 3 - Общий вид модификации М4122, М4122А. Тыльная панель
Рисунок 4 - Общий вид модификации M4122U, M4122RS. Тыльная панель

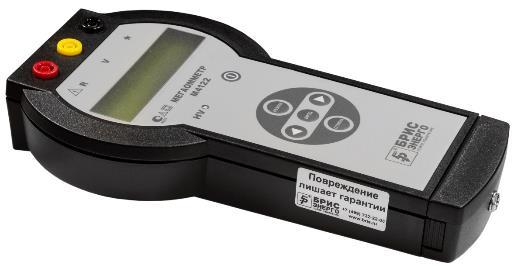

Место пломбировки от несанкционированного доступа
Рисунок 5 - Схема пломбировки от несанкционированного доступа
Место нанесения заводских номеров
Место нанесения знака утверждения типа

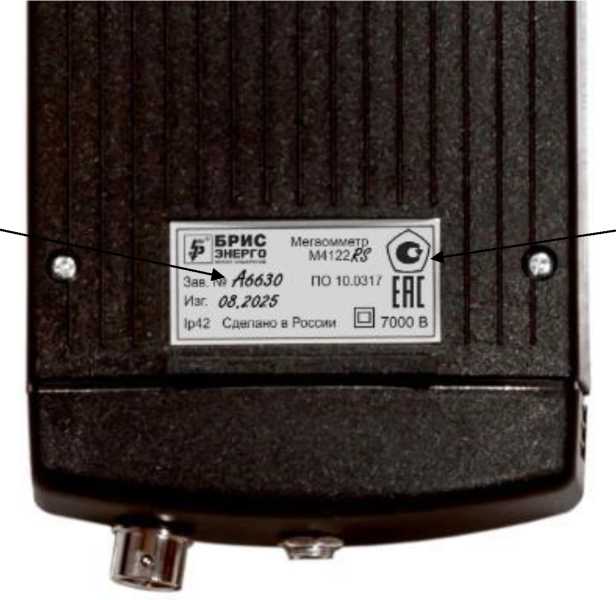

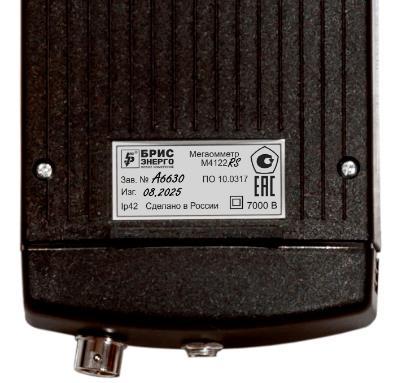

Рисунок 6 - Обозначение мест нанесения знака утверждения типа и заводских номеров
Программное обеспечение
Мегаомметры имеют встроенное программное обеспечение (ПО), которое реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики мегаомметров нормированы с учетом влияния метрологически значимой части встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллера мегаомметров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
10.XXXX |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Метрологические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим измерений электрического сопротивления изоляции | |
|
Диапазон измерений электрического сопротивления изоляции - при испытательном напряжении от 100 до 450 В включ. 1) 2) - при испытательном напряжении от 500 до 2450 В включ. 1) 2) - при испытательном напряжении 2500 В 1) 2) |
от 10,00 МОм до 10,00 ГОм от 100,0 кОм до 100,0 ГОм от 100,0 кОм до 200,0 ГОм |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, % |
±3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Режим измерений напряжения переменного тока | |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 600 |
|
Частота напряжения переменного тока, Гц |
50 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±3 |
|
Режим проверки электрической прочности изоляции | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 100 до 2500 3) |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного тока, % |
±5 |
|
Диапазон измерений силы постоянного тока (тока утечки), мА |
от 0 до 5 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока (тока утечки), % |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления изоляции и напряжения переменного тока от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения напряжения постоянного тока и измерений силы постоянного тока (тока утечки) от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
±1 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Примечания: 1) - мегаомметры воспроизводят испытательное напряжение иисП. в фиксированных значениях 100, 250, 500, 1000, 2500 В или в регулируемом диапазоне от 100 до 2500 В с дискретностью 50 В; 2) - значения испытательного напряжения иисП. находится в диапазоне от 0,95^ииси. до 1,05-иисП; 3) - с дискретностью 50 В | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
10,8 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
280x145x65 |
|
Масса, кг, не более |
0,9 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +30 °С, %, не более |
от -20 до +40; 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на тыльной панели корпуса на табличке технических данных мегаомметров типографским способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр (модификация по заказу) |
М4122, М4122А, M4122U, M4122RS |
1 шт. |
|
Щупы измерительные |
6АБМ.225.001 |
1 к-т |
|
Адаптер питания |
6АБМ.125.001 |
1 шт. |
|
Кабель для связи с ПК |
_ |
1 шт. 1) |
|
Кабель для подключения к бортовой сети автомобиля |
_ |
1 шт. 2) |
|
Сумка для переноски |
_ |
1 шт. |
|
Руководство по эксплуатации и паспорт |
2АБМ.000.001РЭ |
1 экз. |
|
Примечания: 1) - для модификаций M4122U, M4122RS; 2) - опция для модификаций М4122А, M4122U, M4122RS | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации 2АБМ.000.001РЭ в разделе 6.3 «Использование изделия».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 декабря 2025 г. № 2854 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений (п. 4.48)»;
ТУ 4221-002-60532023-15 «Мегаомметры М4122. Технические условия».
