Уровнемеры радарные DRUL-99
| Номер в ГРСИ РФ: | 98909-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Shandong Dongrun Instrument Science and Technology Co., Ltd.», КИТАЙ |
Уровнемеры радарные DRUL-99 (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкости и сыпучих материалов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98909-26 | ||||||||||||
| Действует | по 09.07.2031 | ||||||||||||
| Наименование | Уровнемеры радарные | ||||||||||||
| Модель | DRUL-99 | ||||||||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 89738d34-427d-9e2f-f52f-e16e47ed64f7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
«Shandong Dongrun Instrument Science and Technology Co., Ltd.», КИТАЙ, No.1, Xiulin Road, Laishan Economic Development Zone, Yantai City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-281-208-2026 ГСИ. Уровнемеры радарные DRUL-99. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
Для уровнемеров, работающих при избыточном давлении
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98909-26: Описание типа
2026-98909-26.pdf
|
Скачать | 177.1 КБ | |
|
98909-26: Методика поверки
РТ-МП-281-208-2026
2026-mp98909-26.pdf
|
Скачать | 755.4 КБ |
Описание типа
Назначение
Уровнемеры радарные DRUL-99 (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкости и сыпучих материалов.
Описание
Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Во время измерений радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает ((76 - 81) ГГц). Излучаемый сигнал отражается от поверхности измеряемой среды и принимается антенной. В электронном блоке уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности среды. Измеренное расстояние пересчитывается в уровень заполнения резервуара.
Конструктивно уровнемеры состоят из электронного блока и антенны.
Уровнемеры могут быть общепромышленного и взрывозащищённого исполнений.
Уровнемеры могут иметь исполнения для высокой температуры и для высокого давления.
Уровнемеры монтируются над поверхностью измеряемой среды. В зависимости от исполнения крепление уровнемеров к технологическому оборудованию может быть выполнено с помощью различных фланцев или резьбовых соединений.
Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передаётся в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus, HART) и дополнительно с помощью аналогового выходного сигнала силы постоянного тока (4 - 20) мА, погрешность которого не нормируется.
Нанесение знака поверки на СИ не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Место нанесения заводского номера и знака утверждения типа (маркировочная табличка)

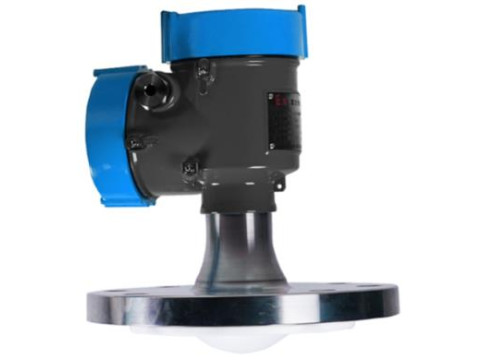

Рисунок 1 - Общий вид уровнемеров радарных DRUL-99
Знак утверждения типа, заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, основные технические характеристики наносятся на маркировочную табличку (лазерной гравировкой), расположенную на корпусе уровнемеров (см. рисунок 2).
Уровнемер радарным DRUL-99
Выходной сигнал:__
Погрешность:_______
Диапазон измерений: _
Темп, среды:__ Давление среды:
Взрывозащита:_ № сертификата: Заводской номер:
Shandong Dongrun Instrument Science and
' ____ Technology Co.. Ltd.
Рисунок 2 - Макет маркировочной таблички
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MC_LM78 |
|
Номер версии (идентификационный номер) ПО |
1.х |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), м |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±3 |
|
1) Фактическое значение указывается на маркировочной табличке и в паспорте. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды1), МПа, не более |
2,0 |
|
Температура измеряемой среды1), °С |
от -20 до +200 |
|
Напряжение питания постоянного тока, В |
от 12 до 28 |
|
Маркировка взрывозащиты |
0Ех 1а IIC T6 Gа Х |
|
Степень защиты, обеспечиваемая оболочной |
IP66 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +60 |
|
1) Фактическое значение указывается на маркировочной табличке и в паспорте. | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Комплектность
приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный |
DRUL-99 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.3 «Сведения о методах измерений» руководства по эксплуатации уровнемеров радарных DRUL-99.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Shandong Dongrun Instrument Science and Technology Co., Ltd.», Китай.
