Уровнемеры магнитные UHZ-99
| Номер в ГРСИ РФ: | 98910-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Shandong Dongrun Instrument Science and Technology Co., Ltd.», КИТАЙ |
Уровнемеры магнитные UHZ-99 (далее - уровнемеры) предназначены измерений уровня жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98910-26 | ||||||||||||
| Действует | по 09.07.2031 | ||||||||||||
| Наименование | Уровнемеры магнитные | ||||||||||||
| Модель | UHZ-99 | ||||||||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6a6475fd-6a11-4100-fe5c-3b80ebe39e91 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
«Shandong Dongrun Instrument Science and Technology Co., Ltd.», КИТАЙ, No.1, Xiulin Road, Laishan Economic Development Zone, Yantai City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-282-208-2026 ГСИ. Уровнемеры магнитные UHZ-99. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98910-26: Описание типа
2026-98910-26.pdf
|
Скачать | 294 КБ | |
|
98910-26: Методика поверки
РТ-МП-282-208-2026
2026-mp98910-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Уровнемеры магнитные UHZ-99 (далее - уровнемеры) предназначены измерений уровня жидкости.
Описание
Принцип работы уровнемеров основан на измерении перемещения поплавка вдоль чувствительного элемента. Под действием магнитного поля поплавка происходит замыкание герконов в чувствительном элементе уровнемера. Ток в цепи герконов пропорционален уровню.
Уровнемеры состоят из измерительного преобразователя (конвертера), поплавка с кольцевым магнитом и чувствительного элемента - трубки из нержавеющей стали с расположенной внутри неё цепи герконов.
Дополнительно уровнемер может комплектоваться магнитным указателем уровня. Магнитный указатель используется для визуального отображения уровня. Магнитный указатель может изготавливаться из различных материалов и иметь различные исполнения для присоединения и расположения на резервуаре. Метрологические характеристики для магнитного указателя уровня не нормируются.
Конвертер осуществляет обработку измерительной информации, вывод информации об уровне на индикатор и дополнительно на токовый выход (4 - 20) мА для дистанционного считывания уровня.
В зависимости от исполнения крепление уровнемеров к технологическому оборудованию и (или) магнитному указателю уровня может быть выполнено с помощью различных фланцев или резьбовых соединений.
Уровнемеры могут быть общепромышленного и взрывозащищённого исполнений.
Нанесение знака поверки на средство измерений не предусмотрено.

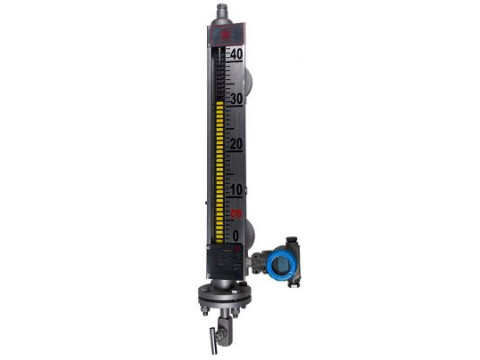

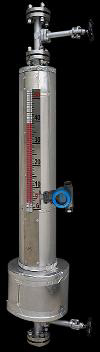

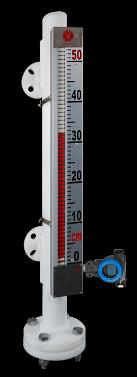

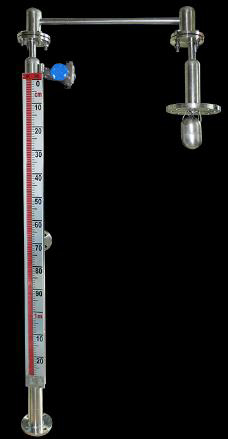

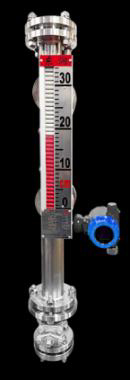

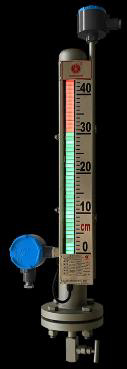

Общий вид уровнемеров представлен на рисунке 1.
Знак утверждения типа, заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, основные технические характеристики наносятся на маркировочную табличку (лазерной гравировкой), расположенную на корпусе конвертера уровнемера (см. рисунок 2).
заводского номера и знака утверждения типа (маркировочная табличка)
Место нанесения

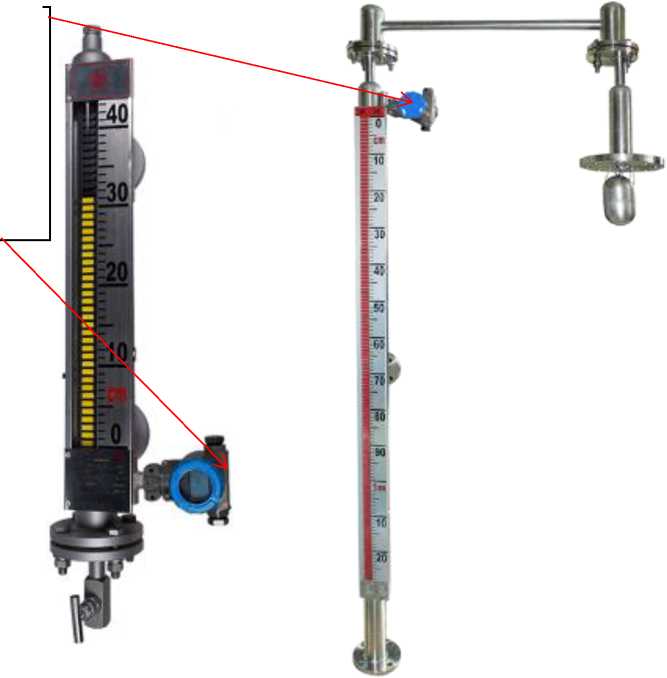

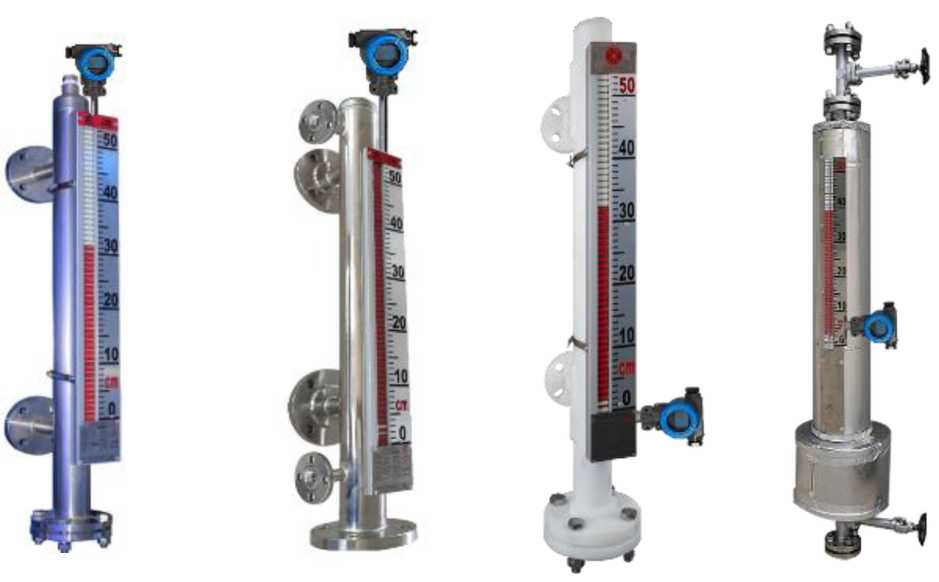

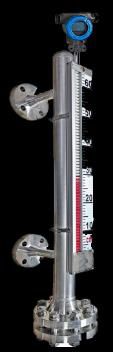

Рисунок 1 - Общий вид уровнемеров магнитных UHZ-99 и указание мест нанесения заводского номера и знака утверждения типа
w
DO NG Ft UN
Уровнемер магнитным
UHZ-99_
Диапазон измерений: Выходной сигнал;
Взрывозащита:
Погрешность:
Темп. среда: Заводской номер: № сертификата;
ЕИ[
Давление среды:
Shandong Dongrun Instrument Science and Technology Co Ltd
Рисунок 2 - Макет маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел диапазона измерений уровня жидкости1), мм |
от 300 до 6000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Пределы допускаемой дополнительной приведённой (к верхнему пределу) погрешности измерений уровня жидкости, вызванной отклонением температуры окружающей среды от (20 ± 5) °С на каждые 10 °С, % |
±0,1 |
|
1) Фактический диапазон измерений указывается на маркировочной табличке и в паспорте. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды1), МПа, не более |
25,0 |
|
Температура измеряемой среды1), °С |
от -150 до +450 |
|
Напряжение питания постоянного тока, В |
24 ± 10 % |
|
Маркировка взрывозащиты |
0Ех 1а ПС T6 Gа Х |
|
Степень защиты, обеспечиваемая оболочной |
IP65 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 |
|
1) Фактическое значение указывается на маркировочной табличке и в паспорте. | |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Комплектность
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитный |
UHZ-99 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе I.a «Сведения о методах измерений» руководства по эксплуатации уровнемеров магнитных UHZ-99.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация « Shandong Dongrun Instrument Science and Technology Co., Ltd.», Китай.
