Источники питания Б5-85Б
| Номер в ГРСИ РФ: | 98912-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | ООО "ТехноЭнерго", г.Нижний Новгород |
Источники питания Б5-85Б (далее - источники питания) предназначены для воспроизведения напряжения постоянного тока и постоянного тока, нормированных по стабильности и пульсациям, измерения выходного напряжения и тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98912-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Источники питания | ||||||
| Модель | Б5-85Б | ||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 903dc3ca-a629-87e9-d831-bd975c66cf71 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТЭ», РОССИЯ, 603152, г. Нижний Новгород, ул. Кемеровская, д. 3
Поверка
| Методика поверки / информация о поверке |
ФРДС.436237.002МП ГСИ. Источники питания Б5-85Б. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98912-26: Описание типа
2026-98912-26.pdf
|
Скачать | 230.5 КБ | |
|
98912-26: Методика поверки
ФРДС.436237.002МП
2026-mp98912-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Источники питания Б5-85Б (далее - источники питания) предназначены для воспроизведения напряжения постоянного тока и постоянного тока, нормированных по стабильности и пульсациям, измерения выходного напряжения и тока.
Описание
Принцип действия источников питания основан на покаскадном преобразовании входного переменного напряжения в постоянное с необходимыми параметрами.
Первый каскад - корректор мощности, обеспечивающий приближение фазового сдвига между током и напряжением источника питания к нулю и формирование синусоидальной формы тока, потребляемого от сети. Следующий каскад обеспечивает преобразование переменного напряжения в постоянное. Последний каскад обеспечивает точную установку выходного напряжения и тока с помощью цифровых - аналоговых преобразователей и обратной связи.
Аналогово-цифровые преобразователи обеспечивают измерение выходного напряжения и тока.
Конструктивно источники питания выполнены в пластиковом корпусе настольного типа. Устройство индикации обеспечивает обработку данных с органов управления и отображение информации на индикаторах.
На лицевой панели источника питания размещены органы управления, два индикатора, клеммы для подключения нагрузки и защитного заземления.
Управление источниками питания выполняется встроенным контроллером. Для дистанционного управления источниками питания имеются встроенный интерфейс USB 2.0.
Общий вид источника питания с указанием мест нанесения знака утверждения типа, заводского номера и даты выпуска представлен на рисунках 1 и 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра источника питания, наносится на заднюю панель источника питания методом лазерной печати в виде цифрового кода, состоящего из десяти арабских цифр.

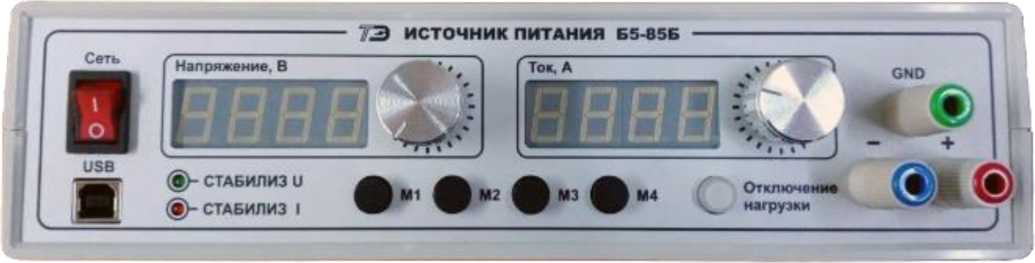

Рисунок 1 - Лицевая панель источника питания

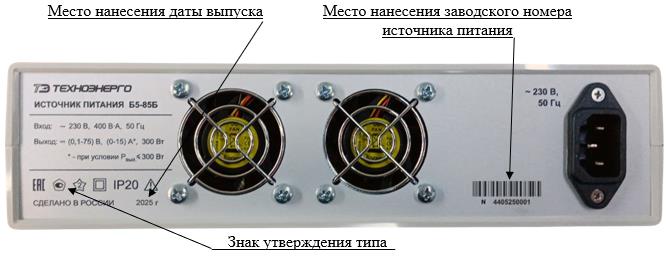

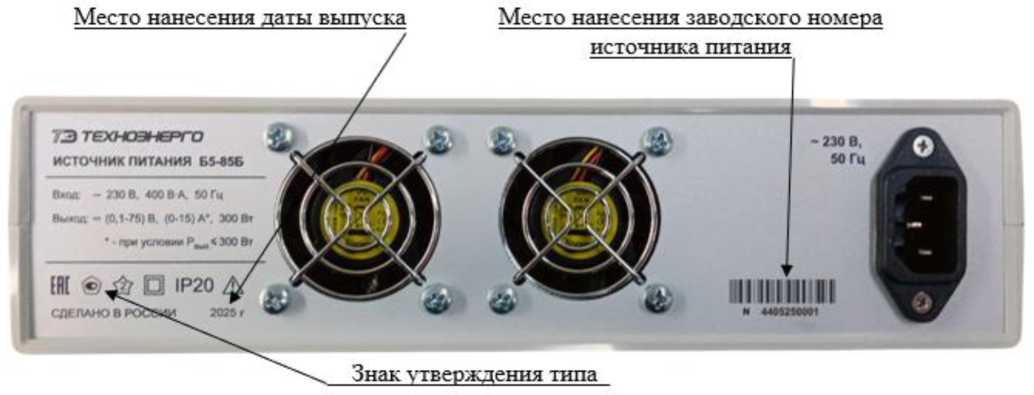

Рисунок 2 - Задняя панель источника питания с обозначением мест нанесения заводского номера, даты выпуска и знака утверждения типа
Схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки в виде наклейки с штрих-кодом, представлены на рисунке 3.
а) Место пломбирования от несанкционированного доступа
б) Место нанесения знака поверки

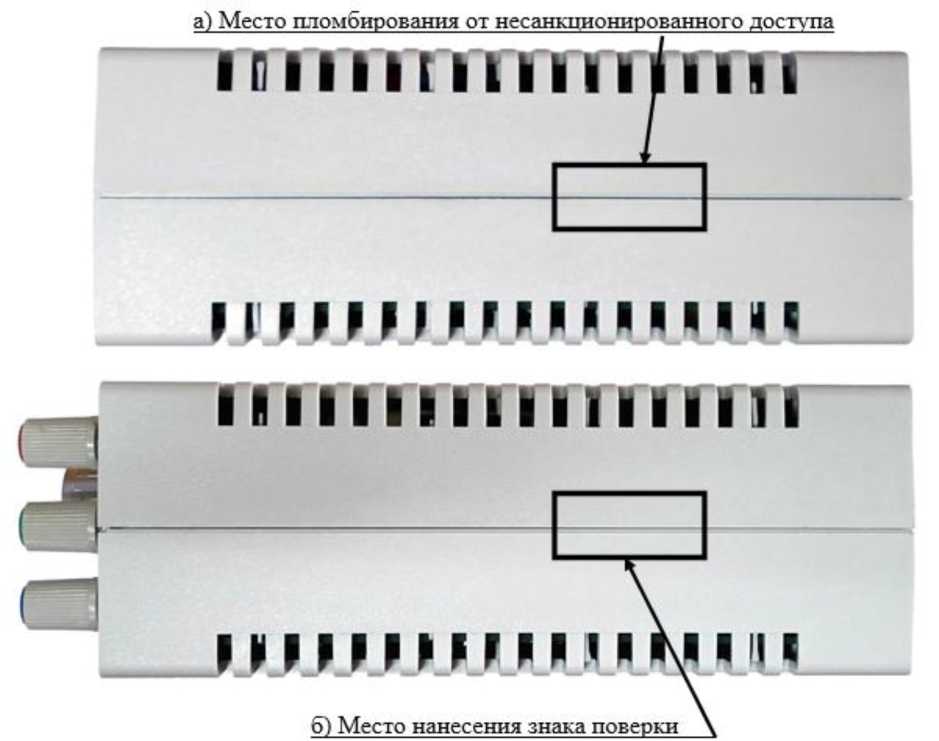

Рисунок 3 - Схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки:
а) вид боковой стороны слева, б) вид боковой стороны справа
Программное обеспечение
Программное обеспечение (ПО) является встроенным в источники питания и относится к категории метрологически значимого. Метрологические характеристики нормированы с учетом влияния ПО.
Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция источников питания исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
B5-85B |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
32B8CADF |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения выходного напряжения постоянного тока Ubbix, В |
от 0,10 до 75,00 |
|
Шаг установки напряжения постоянного тока, В |
0,01 |
|
Диапазон воспроизведения выходного тока 1вых. А: - при выходном напряжении менее 20 В, включ. - при выходном напряжении св. 20 В |
от 0 до 15,00 от 0 до 300/ивых |
|
Шаг установки постоянного тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки и измерения выходного напряжения, В |
±(0,001 •ивых+0,005) |
|
Пределы допускаемой абсолютной погрешности установки и измерения выходного тока, А |
±(О,ОО5-1выХ+0,005) |
|
Нестабильность выходного напряжения при изменении напряжения питания от 176 до 253 В, В |
±(0,001-Ubhx+0,005) |
|
Нестабильность выходного тока при изменении напряжения питания от 176 до 253 В, А |
±(О,ОО1-1выХ+0,005) |
|
Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В |
±(O,OO1-Ubhx+0,005) |
|
Нестабильность выходного тока при изменении напряжения на нагрузке в режиме стабилизации тока, А |
±(О,ОО5-1выХ+0,005) |
|
Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более |
3 |
|
Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более |
5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
70х210х260 |
|
Масса, кг, не более |
2,2 |
|
Потребляемая мощность, В^А, не более |
400 |
|
Номинальное напряжение, В |
230 |
|
Номинальная частота сети, Гц |
50 |
|
Установленный рабочий диапазон сетевого напряжения, В |
от 176 до 253 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +40 90 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на заднюю панель источника питания методом лазерной печати, на титульные листы эксплуатационной документации (руководство по эксплуатации и формуляры) - типографским способом.
Комплектность
Таблица 5 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Источник питания Б5-85Б |
ФРДС.436237.002 |
1 |
|
Формуляр. Часть 1 |
ФРДС.436237.002ФО |
1 |
|
Формуляр. Часть 2* |
ФРДС.436237.002ФО1 |
1 |
|
Руководство по эксплуатации* |
ФРДС.436237.002РЭ |
1 |
|
Кабель питания сетевой |
- |
1 |
|
Кабель USB A(m)-USB B (m)** |
- |
1 |
|
Индивидуальная упаковка |
ФРДС.411915.066 |
1 |
|
Примечания: * - Документы в электронном виде доступны на сайте предприятия-изготовителя по адресу https://te-nn.ru/. На бумажном носителе или флэш-накопителе поставляются по отдельному заказу. * * - Поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа ФРДС.436237.002РЭ «Источник питания Б5-85Б. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ФРДС.436237.002ТУ «Источники питания Б5-85Б. Технические условия».
