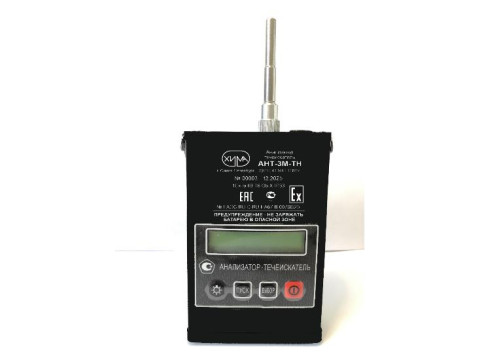

Анализаторы-течеискатели АНТ-3М-ТН
| Номер в ГРСИ РФ: | 98913-26 |
|---|---|
| Производитель / заявитель: | АО "ГосНИИхиманалит", г.С.-Петербург |
Анализаторы-течеискатели АНТ-3М-ТН (далее - анализаторы) предназначены:
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98913-26 | |||||||||
| Действует | по 15.07.2031 | |||||||||
| Наименование | Анализаторы-течеискатели | |||||||||
| Модель | АНТ-3М-ТН | |||||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 258ef470-5149-c6f8-35cc-8f8f7d947fe7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ГосНИИхиманалит», РОССИЯ, 190020, г. Санкт-Петербург, ул. Бумажная, д. 17
Поверка
| Методика поверки / информация о поверке |
ДКТЦ.413441.110МП ГСИ. Анализаторы-течеискатели АНТ-3М-ТН. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98913-26: Описание типа
2026-98913-26.pdf
|
Скачать | 137.3 КБ | |
|
98913-26: Методика поверки
ДКТЦ.413441.110МП
2026-mp98913-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Анализаторы-течеискатели АНТ-3М-ТН (далее - анализаторы) предназначены:
- для измерений массовой концентрации газов и паров вредных веществ в воздухе рабочей зоны, в том числе на взрывоопасных объектах в соответствии с требованиями ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны» и СанПиН № 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»;
- для обнаружения и измерений массовой концентрации паров вредных веществ (II-IV классов по ГОСТ 12.1.007-76) и объёмной доли кислорода в воздухе рабочей зоны и в замкнутых объёмах (шахта, резервуар и т.п.);
- для определения мест утечек паров вредных веществ из технологического оборудования.
Описание
Анализаторы включают в себя фотоионизационный детектор (далее - ФИД) предназначенный для измерения массовой концентрации паров нефти (углеводородов алифатических С4-С10 по гексану), нефтепродуктов, а также электрохимические детекторы (далее - ЭХД) для измерения массовой концентрации сероводорода и объёмной доли кислорода.
В тех случаях, когда в воздухе рабочей зоны или замкнутых объёмах содержатся пары нескольких органических продуктов, анализаторы являются индикатором общей загазованности вследствие не избирательности ФИД. В данных случаях анализаторы используются для оценки распределения массовой концентрации паров веществ в рабочей зоне или замкнутом объёме в целях выявления мест повышенной загазованности.
Конструктивно анализаторы выполнены одноблочными в металлическом корпусе. Исполнение анализаторов - взрывозащищенное с маркировкой взрывозащиты 1Ex ib IIB T6 Gb X. Анализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:
- названия определяемых компонентов;
- результатов измерений массовой концентрации (объемной доли);
- уровня заряда аккумуляторов;
- ошибок в работе анализатора.
Нанесение знака поверки на анализаторы не предусмотрено. Заводской номер в цифровом формате наносится лазерным маркером. Общий вид анализаторов с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Заводской номер
Знак утверждения типа

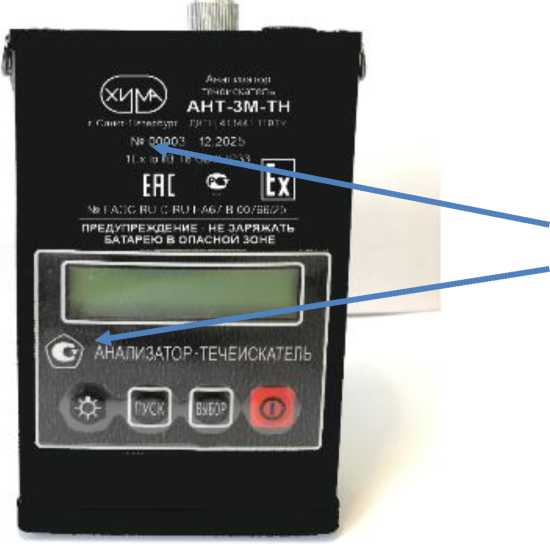

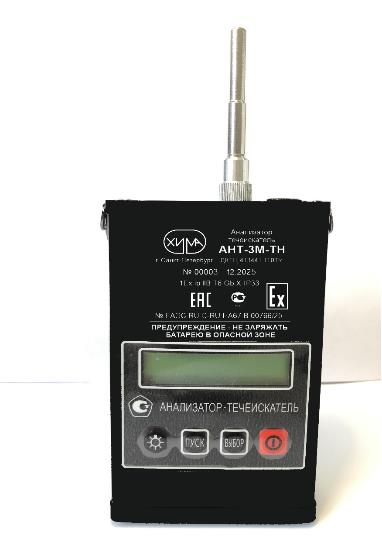

Рисунок 1 - Общий вид анализаторов с указанием мест нанесения заводского номера и знака утверждения типа
Для защиты от несанкционированного вскрытия анализаторы опломбированы пломбой ОТК. Схема пломбировки представлена на рисунке 2.
место пломбировки

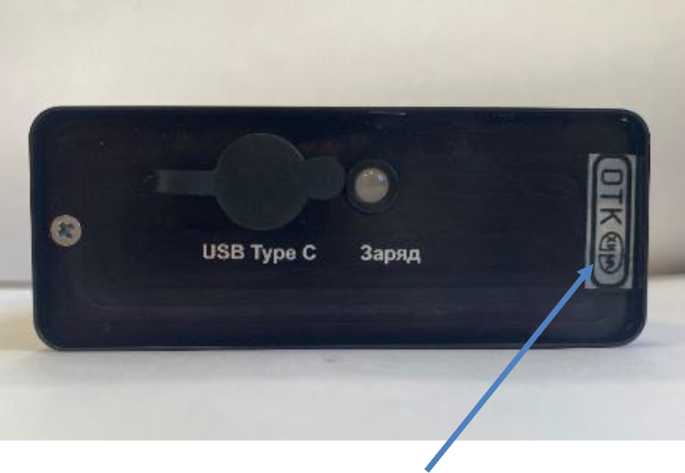

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано для решения задач измерения содержания определяемых компонентов.
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее анализатора;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров анализатора (заряд батареи);
- срабатывание сигнализации при превышении установленных пороговых значений.
ПО идентифицируется путем вывода на экран номера версии.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АНТ-3М-ТН |
|
Номер версии (идентификационный номер) ПО |
0.0.1а |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
026266a8f085c527066164489e12db10 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Примечания: 1. Номер версии ПО должен быть не ниже указанного в таблице; 2. Значение контрольной суммы указано только для файла версии, указанной в таблице. | |
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «Высокий».
Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Метрологические характеристики анализаторов приведены в таблицах 2, 3, 4, 5, технические характеристики анализаторов приведены в таблице 6, а показатели надежности приведены в таблице 7.
Таблица 2 - Диапазоны измерений массовой концентрации веществ с помощью детектора ФИД
|
Наименование определяемого вещества |
Диапазон измерений массовой концентрации, мг/м3 |
ПДК, мг/м3 |
|
бензин (по декану) |
от 50 до 2000 |
100 |
|
керосин (по гексану) |
от 50 до 2000 |
300 |
|
углеводороды алифатические (по гексану) |
от 50 до 2000 |
300 |
|
дизельное топливо (по гексану) |
от 50 до 2000 |
300 |
Таблица 3 - Диапазоны измерений массовой концентрации сероводорода и объемной доли кислорода с помощью детектора ЭХД
|
Наименование определяемого вещества |
Диапазон измерений |
ПДК, мг/м3 | |
|
массовой концентрации, мг/м3 |
объемной доли, % | ||
|
сероводород |
от 1,5 до 20 |
- |
3 |
|
кислород |
- |
от 5 до 30 |
- |
Таблица 4 - Параметры срабатывания звуковой и световой сигнализации
|
Наименование определяемого вещества |
Пороги срабатывания сигнализации | |
|
1 порог |
2 порог | |
|
бензин (по декану) |
100 мг/м3 |
1600 мг/м3 |
|
керосин (по гексану) |
300 мг/м3 |
1900 мг/м3 |
|
углеводороды алифатические (по гексану) |
300 мг/м3 |
1900 мг/м3 |
|
дизельное топливо (по гексану) |
300 мг/м3 |
1900 мг/м3 |
|
сероводород |
3 мг/м3 |
10 мг/м3 |
|
кислород |
23 % |
19 % |
Таблица 5 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
1 Пределы допускаемой основной относительной погрешности анализатора 5о, %: - по ФИД - по ЭХД - по сероводороду - по кислороду |
± 25 ± 25 ± 5 |
|
2 Предел допускаемого среднего квадратического отклонения случайной составляющей основной погрешности анализатора, % |
5 |
|
3 Изменение показаний анализатора за 6 ч непрерывной работы, не более |
0,5 5о |
|
4 Время установления показаний анализатора (То,9), с, не более: - ФИД - ЭХД |
3 90 |
|
5 Время установления показаний анализатора (То,9) с использованием удлинителя-пробоотборного зонда, с, не более: - ФИД - ЭХД |
25 120 |
|
6 Предел допускаемой дополнительной погрешности от изменения температуры и относительной влажности окружающей среды, в диапазоне рабочих температур и относительной влажности, в долях от основной погрешности* - для температуры (на каждые 10 °С) - для относительной влажности |
1,0 0,7 |
|
7 Время выдерживания перегрузки, вызванной концентрацией определяемого вещества, превышающей в 1,6 раза верхний предел диапазона измерений, мин, не менее |
1 |
|
8 Время восстановления показаний после снятия перегрузки, мин, не более |
5 |
|
9 Изменение показаний при подаче «нулевого» воздуха, число единиц наименьшего разряда, не более |
2 |
|
* Нормальные условия измерений: - температура от +15 до +25 °С - относительная влажность при температуре 20 °С от 40 до 60 % | |
Таблица 6 - Технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
1 Масса, кг, не более: - анализатора - анализатора в защитном кейсе |
0,6 1,5 |
|
2 Габаритные размеры (ДхВхШ), мм, не более |
150x35x90 |
|
3 Условия транспортирования и хранения: - температура окружающей среды, °С - относительная влажность при 35 °С, %, не более - пониженное атмосферное давление, Па (мм рт. ст.), не ниже |
от -50 до +50 98 1,2404 (90) |
|
4 Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при 20 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от -20 до +40 от 30 до 80 от 86,6 до 106,7 (от 650 до 800) |
|
5 Параметры анализируемой пробы: - диапазон температуры, °С |
от -20 до +40 |
|
6 Время непрерывной работы, ч, не менее |
6 |
|
7 Анализатор в транспортной таре устойчив к воздействию одиночных ударов с параметрами: - ускорение, м/с2 - длительность ударного импульса, мс |
50 от 0,5 до 30 |
|
8 Степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды, обеспечиваемая: - оболочкой анализатора, не ниже |
IP33* |
|
9 Маркировка взрывозащиты |
1Ex ib IIB T6 Gb X |
|
* Степень защиты по ГОСТ 14254-2015 | |
Таблица 7 - Показатели надежности анализаторов
|
Наименование характеристики |
Значение |
|
1 Срок службы изделия, лет, не менее |
10* |
|
*При условии замены электрохимических детекторов в срок не чаще, чем один раз в два года. | |
Знак утверждения типа
наносится методом штемпелевания на титульные листы Руководства по эксплуатации ДКТЦ.413441.110РЭ, Формуляра ДКТЦ.413441.110ФО и на лицевую сторону корпуса анализатора лазерным маркером.
Комплектность
Таблица 8 - Комплектность анализатора
|
Обозначение |
Наименование комплектующего изделия |
Количество, шт. |
|
ДКТЦ.413441.110 |
Анализатор-течеискатель АНТ-3М-ТН |
1 |
|
ДКТЦ.413944.005 |
Комплект насадок |
1 |
|
ДКТЦ.418242.001 |
Гибкий удлинитель |
1 |
|
ДКТЦ.723171.004 |
Трубка |
1 |
|
_ |
Устройство сетевое зарядное USB |
1 |
|
_ |
Память USB Flash, 8 ГБ |
1 |
Продолжение таблицы 8
|
Обозначение |
Наименование комплектующего изделия |
Количество, шт. |
|
_ |
Ремень, регулируемый на карабине, 0,6 м |
1 |
|
_ |
Кабель интерфейсный USB 2.0-USB Type C 2.0, 1 м |
1 |
|
_ |
Защитный кейс |
1 |
|
Комплект поверочный УП-рабочий эталон 2-го разряда (ДКТЦ.441549.001 (рег. номер в ФИФ ОЕИ 56354-14) |
для ФИД | |
|
ДКТЦ.442269.002 |
Устройство поверочное УП |
1 |
|
ДКТЦ.443162.001 |
Фильтр «нулевого» воздуха ФКУ |
1 |
|
ДКТЦ.441549.001 |
Устройство для проверки работоспособности |
1 |
Таблица 9 - Комплект эксплуатационной документации
|
Обозначение документа |
Наименование документа |
Количество, экз. |
|
ДКТЦ.413441.110ВЭ |
Анализатор-течеискатель АНТ-3М-ТН. Ведомость эксплуатационных документов |
1 |
|
ДКТЦ.413441.110РЭ |
Анализатор-течеискатель АНТ-3М-ТН. Руководство по эксплуатации. |
1 |
|
ДКТЦ.413441.110ФО |
Анализатор-течеискатель АНТ-3М-ТН. Формуляр |
1 |
|
Сертификат соответствия ТР ТС 012/2011. Учтённая копия |
1 | |
|
Сертификат об утверждении типа средств измерений. Учтённая копия |
1 | |
|
Анализаторы-течеискатели АНТ-3М-ТН. Методика поверки. Учтённая копия |
1 | |
|
ДКТЦ.442269.001РЭ |
Комплект поверочный УП-рабочий эталон 2-го разряда. Руководство по эксплуатации |
1 |
|
_ |
Комплект поверочный УП-рабочий эталон 2-го разряда Свидетельство о поверке. Учтённая копия |
1 |
Сведения о методах измерений
приведены в части 2 «Использование по назначению» документа ДКТЦ.413441.110РЭ «Анализатор-течеискатель АНТ-3М-ТН. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ДКТЦ.413441.110ТУ «Анализатор-течеискатель АНТ-3М-ТН. Технические условия».
