Газоанализаторы портативные взрывозащищенные VG-01
| Номер в ГРСИ РФ: | 98914-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Велес-Газ», Ленинградская обл., гп. Сиверский |
Газоанализаторы портативные взрывозащищенные VG-01 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода, токсичных газов и довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98914-26 | ||||||||||||||||||
| Действует | по 15.07.2031 | ||||||||||||||||||
| Наименование | Газоанализаторы портативные взрывозащищенные | ||||||||||||||||||
| Модель | VG-01 | ||||||||||||||||||
| Модификации |
VG-01-X₁-X₂, где: VG-01 - обозначение газоанализатора X₁ - тип сенсора X₂ - формула определяемого компонента согласно перечню На испытания представлены: VG-01-IR-СН₄ VG-01-Э-О₂ VG-01-Э-NO₂ VG-01-Э-Н₂S VG-01-IR-С₃Н₈ |
||||||||||||||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5e23423e-2664-7714-654b-71734fde6885 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «Велес-Газ», РОССИЯ, 188330, Ленинградская обл., м.о. Гатчинский, гп. Сиверский, ул. Заводская, д. 9/10А, помещ. 101-4
Поверка
| Методика поверки / информация о поверке |
МП-995-2025 ГСИ. Газоанализаторы портативные взрывозащищенные VG-01. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98914-26: Описание типа
2026-98914-26.pdf
|
Скачать | 155.8 КБ | |
|
98914-26: Методика поверки
МП-995-2025
2026-mp98914-26.pdf
|
Скачать | 155.8 КБ |
Описание типа
Назначение
Газоанализаторы портативные взрывозащищенные VG-01 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода, токсичных газов и довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Описание
Газоанализаторы представляют собой портативные одноканальные приборы непрерывного действия.
Область применения - взрывоопасные зоны классов 0, 1 и 2 по ГОСТ 31610.10-1-2022, в которых возможно образование взрывоопасных газовых смесей с воздухом, относящихся к категориям IIA, IIB или IIC с температурными классами T4...TI по ГОСТ 31610.20-1-2020, а также подземные выработки шахт и их наземные строения, опасные по рудничному газу и (или) горючей пыли в соответствии с присвоенной маркировкой взрывозащиты и ГОСТ IEC 60079-14-2013, регламентирующим применение электрооборудования во взрывоопасных средах.
Газоанализаторы выпускаются в двух модификациях: VG-01^-X2, VG-01-IR-X2, которые отличаются друг от друга типом сенсора и перечнем определяемых компонентов.
Пример записи газоанализатора при заказе и в документации состоит из следующих элементов: VG-01-X1-X2, где:
- «VG-01» - обозначение газоанализатора;
- «Х1» - тип сенсора: электрохимический (далее - Э) или инфракрасный (далее - IR);
- «Х2» - формула определяемого компонента согласно перечню, приведенному в таблицах № 2, № 3.
Принцип действия газоанализаторов определяется типом используемого сенсора:
- Э, который основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа;
- IR, который основан на поглощении молекулами определяемого компонента энергии светового потока в инфракрасной области спектра.
Для измерения содержания горючих газов применяется IR сенсор, Э сенсор применяется для измерения содержания кислорода и токсичных газов.
Способ отбора пробы - диффузионный, либо принудительный при установке дополнительного модуля.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровая индикация результатов измерений содержания определяемых компонентов;
- подача световой, звуковой, вибрационной сигнализации при достижения заданного уровня (порога) содержания определяемых компонентов;
- запись и последующее отображение максимальных значений содержания
определяемых компонентов за заданный период после включения;
- запись результатов измерений в энергонезависимую память (запись параметров газоанализатора, сохранение данных за последние 60 ч работы);
- передача результатов измерений на ПК через беспроводной интерфейс Bluetooth.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном антистатическом корпусе повышенной прочности. На лицевой панели располагаются четыре кнопки управления, OLED дисплей, звуковой зуммер и дыхательное отверстие для сенсора.
На задней части корпуса располагается клипса крепления газоанализатора на ремень и контакты магнитного разъема для подключения кабеля от зарядного устройства.

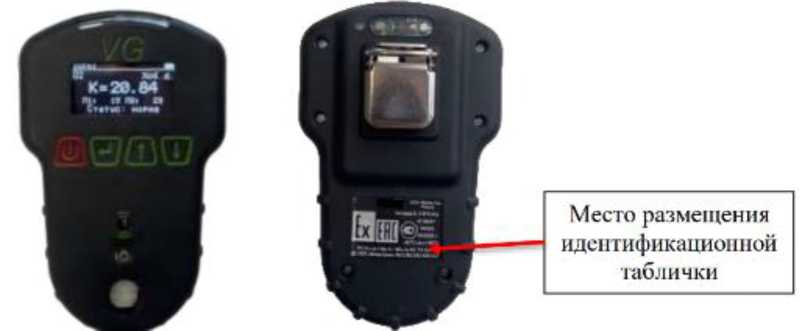

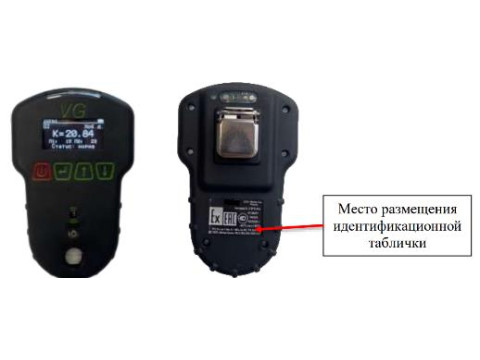

Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом фотохимпечати на идентификационную табличку (рисунок 2), наклеенную на заднюю панель газоанализаторов. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид газоанализатора
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют программное обеспечение (далее - ПО), которое состоит из встроенного ПО и интерфейсного ПО, устанавливаемого на ПК.
Встроенное ПО газоанализаторов обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- отображение измеренных значений на дисплее;
- самодиагностика;
- архивирование измерительной информации во внутреннюю память (журнал событий);
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих значений;
- проведение градуировки газоанализатора.
Интерфейсное ПО газоанализаторов обеспечивает удаленное архивирование и просмотр результатов измерений содержания определяемых компонентов, а также настройку параметров работы газоанализатора.
Метрологически значимым является встроенное ПО газоанализаторов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО газоанализаторов и измеренные данные достаточно защищены с помощью пароля.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО_______________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VG_1.0.hex |
|
Номер версии (идентификационный номер) ПО |
V.1.XX1) |
|
1) «XX» может принимать любое значение в диапазоне от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики газоанализаторов с IR сенсорами
|
Определяемый компонент |
Диапазон измерений довзрывоопасной концентрации (объемной доли) определяемого компонента |
Пределы допускаемой основной погрешности1)2) | ||
|
абсолютной |
относительной | |||
|
Метан (СН4) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Пропан (С3Н8) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Гексан (СвНи) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Этан (C2H6) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Бутан (C4H10) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Изобутан (i-C4Hio) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Пентан (C5H12) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Циклопентан (C5H10) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Пропилен (СзНб) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Метиловый спирт (СНзОН) |
от 0 до 50 % НКПР |
±3 % НКПР |
- | |
|
Этилен (С2Н4) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон измерений довзрывоопасной концентрации (объемной доли) определяемого компонента |
Пределы допускаемой основной погрешности1)2) | ||
|
абсолютной |
относительной | |||
|
Бензол (С6Н6) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±3 % НКПР |
- |
|
св. 50 до 100 % НКПР |
- |
±5 % | ||
|
Ацетон (СН3СОСН3) |
от 0 до 50 % НКПР |
±3 % НКПР |
- | |
|
Диметиламин (C2H7N) |
от 0 до 50 % НКПР |
±3 % НКПР |
- | |
|
Сумма углеводородов С2-С10 (по пропану (C3H8)) |
от 0 до 50 % НКПР |
±3 % НКПР |
- | |
|
Сумма углеводородов С1-С10 (по метану (CH4)) |
от 0 до 50 % НКПР |
±3 % НКПР |
- | |
|
Диоксид углерода (СО2) |
от 0 до 2,5 % об. д. |
±(0,03+0,05-Сх) % об. д. |
- | |
|
от 0 до 5 % об. д. |
±(0,03+0,05-Сх) % об. д. |
- | ||
|
1) Нормировано в нормальных условиях измерений: - температура окружающей среды: от +15 °C до +25 °С - относительная влажность окружающей среды, не более: 80 % - атмосферное давление: от 84 до 106 кПа 2) Пределы допускаемой основной погрешности измерений нормированы при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент. Примечания: 1) Сх - значение содержания определяемого компонента на входе газоанализатора. 2) Значение «% НКПР» в соответствии с ГОСТ 31610.20-1-2020. | ||||
Таблица 3 - Метрологические характеристики газоанализаторов с Э сенсорами
|
Определяемый компонент |
Диапазон измерений массовой концентрации (объемной доли) определяемого компонента |
Пределы допускаемой основной погрешности1)2) | ||
|
абсолютной |
относительной | |||
|
Сероводород №S) |
от 0 до 10 мг/м3 |
от 0 до 3 мг/м3 включ. |
±0,75 мг/м3 |
- |
|
св. 3 до 10 мг/м3 |
- |
±25 % | ||
|
от 0 до 28,3 мг/м3 |
от 0 до 3 мг/м3 включ. |
±0,75 мг/м3 |
- | |
|
св. 3 до 28,3 мг/м3 |
- |
±25 % | ||
|
от 0 до 70,7 мг/м3 |
от 0 до 10 мг/м3 включ. |
±2,5 мг/м3 |
- | |
|
св. 10 до 70,7 мг/м3 |
- |
±25 % | ||
|
от 0 до 141,4 мг/м3 |
от 0 до 10 мг/м3 включ. |
±2,5 мг/м3 |
- | |
|
св. 10 до 141,4 мг/м3 |
- |
±25 % | ||
|
Кислород (O2) |
от 0 до 30 % об. д. |
±(0,2+0,04-Сх) % об. д. |
- | |
|
Водород (Н2) |
от 0 до 2 % об. д. |
±(0,2+0,04-Сх) % об. д. |
- | |
Продолжение таблицы 3
|
Определяемый компонент |
Диапазон измерений массовой концентрации (объемной доли) определяемого компонента |
Пределы допускаемой основной погрешности1)2) | ||
|
абсолютной |
относительной | |||
|
Оксид углерода (СО) |
от 0 до 120 мг/м3 |
от 0 до 20 мг/м3 включ. |
±5 мг/м3 |
- |
|
св. 20 до 120 мг/м3 |
- |
±25 % | ||
|
от 0 до 200 мг/м3 |
от 0 до 20 мг/м3 включ. |
±5 мг/м3 |
- | |
|
св. 20 до 200 мг/м3 |
- |
±25 % | ||
|
от 0 до 2329 мг/м3 |
от 0 до 20 мг/м3 включ. |
±5 мг/м3 |
- | |
|
св. 20 до 2329 мг/м3 |
- |
±25 % | ||
|
Диоксид азота (NO2) |
от 0 до 20 мг/м3 |
от 0 до 2 мг/м3 включ. |
±0,5 мг/м3 | |
|
св. 2 до 20 мг/м3 |
- |
±25 % | ||
|
Диоксид серы (SO2) |
от 0 до 50 мг/м3 |
от 0 до 10 мг/м3 включ. |
±2,5 мг/м3 |
- |
|
св. 10 до 50 мг/м3 |
- |
±25 % | ||
|
от 0 до 133 мг/м3 |
от 0 до 10 мг/м3 включ. |
±2,5 мг/м3 |
- | |
|
св. 10 до 133 мг/м3 |
- |
±25 % | ||
|
Аммиак (NH3) |
от 0 до 70 мг/м3 |
от 0 до 20 мг/м3 включ. |
±5 мг/м3 |
- |
|
св. 20 до 70 мг/м3 |
- |
±25 % | ||
|
от 0 до 706 мг/м3 |
от 0 до 70 мг/м3 включ. |
±5 мг/м3 |
- | |
|
св. 70 до 706 мг/м3 |
- |
±25 % | ||
|
Хлор (CI2) |
от 0 до 30 мг/м3 |
от 0 до 1 мг/м3 включ. |
±0,25 мг/м3 |
- |
|
св. 1 до 30 мг/м3 |
- |
±25 % | ||
|
от 0 до 88 мг/м3 |
от 0 до 1 мг/м3 включ. |
±0,25 мг/м3 |
- | |
|
св. 1 до 88 мг/м3 |
- |
±25 % | ||
|
Хлорид водорода (HCI) |
от 0 до 45 мг/м3 |
от 0 до 5 мг/м3 включ. |
±0,75 мг/м3 |
- |
|
св. 5 до 45 мг/м3 |
- |
±25 % | ||
|
Фторид водорода (HF) |
от 0 до 8,2 мг/м3 |
от 0 до 0,5 мг/м3 включ. |
±0,12 мг/м3 |
- |
|
св. 0,5 до 8,2 мг/м3 |
- |
±25 % | ||
|
Формальдегид (CH2O) |
от 0 до 12,5 мг/м3 |
от 0 до 0,5 мг/м3 включ. |
±0,12 мг/м3 |
- |
|
св. 0,5 до 12,5 мг/м3 |
- |
±25 % | ||
|
Оксид азота (NO) |
от 0 до 62 мг/м3 |
от 0 до 5 мг/м3 включ. |
±1,25 мг/м3 |
- |
|
св. 5 до 62 мг/м3 |
- |
±25 % | ||
|
от 0 до 125 мг/м3 |
от 0 до 5 мг/м3 включ. |
±1,25 мг/м3 |
- | |
|
св. 5 до 125 мг/м3 |
- |
±25 % | ||
|
Оксид этилена (С2Н4О) |
от 0 до 183 мг/м3 |
от 0 до 3 мг/м3 включ. |
±0,75 мг/м3 |
- |
|
св. 3 до 183 мг/м3 |
- |
±25 % | ||
|
Метанол (СНзОН) |
от 0 до 40 мг/м3 |
от 0 до 15 мг/м3 включ. |
±3,75 мг/м3 |
- |
|
св. 15 до 40 мг/м3 |
- |
±25 % | ||
|
от 0 до 133 мг/м3 |
от 0 до 15 мг/м3 включ. |
±3,75 мг/м3 |
- | |
|
св. 15 до 133 мг/м3 |
- |
±25 % | ||
|
Метилмеркаптан (C2H5SH) |
от 0 до 10 мг/м3 |
от 0 до 1 мг/м3 включ. |
±0,25 мг/м3 |
- |
|
св. 1 до 10 мг/м3 |
- |
±25 % | ||
Продолжение таблицы 3
|
Определяемый компонент |
Диапазон измерений массовой концентрации (объемной доли) определяемого компонента |
Пределы допускаемой основной погрешности1)2) | ||
|
абсолютной |
относительной | |||
|
Цианистый водород (HCN) |
от 0 до 5,6 мг/м3 |
от 0 до 0,3 мг/м3 включ. |
±0,07 мг/м3 |
- |
|
св. 0,3 до 5,6 мг/м3 |
- |
±25 % | ||
|
от 0 до 11,3 мг/м3 |
от 0 до 0,3 мг/м3 включ. |
±0,07 мг/м3 |
- | |
|
св. 0,3 до 11,3 мг/м3 |
- |
±25 % | ||
|
от 0 до 34 мг/м3 |
от 0 до 0,3 мг/м3 включ. |
±0,07 мг/м3 |
- | |
|
св. 0,3 до 34 мг/м3 |
- |
±25 % | ||
|
1) Нормировано в нормальных условиях измерений: - температура окружающей среды: от +15 °C до +25 °С - относительная влажность окружающей среды, не более: 80 % - атмосферное давление: от 84 до 106 кПа 2) Пределы допускаемой основной погрешности измерений нормированы при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент. Примечание - Сх - значение содержания определяемого компонента на входе газоанализатора. | ||||
Таблица 4 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний To,9, с, не более: для IR сенсоров для Э сенсоров |
10 60 |
|
Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемых изменений показаний газоанализаторов за регламентированный интервал времени 24 ч, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С от нормальных условий измерений, в долях от пределов допускаемой основной погрешности измерений |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления на каждые 10 кПа от нормальных условий измерений, в долях от пределов допускаемой основной погрешности измерений |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности на каждые 10 % от нормальных условий измерений, в долях от пределов допускаемой основной погрешности измерений |
±0,2 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева газоанализатора, с, не более |
60 |
|
Номинальное напряжение аккумуляторной батареи, В Тип аккумуляторной батареи Емкость аккумуляторной батареи, мА-ч |
3,7 Li-ion 2000 |
|
Время работы аккумуляторной батареи без подзарядки, ч, не менее |
30 |
|
Габаритные размеры (ВхШхД), мм, не более |
114x72x45 |
|
Масса, кг, не более |
0,20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -40 до +50 98 от 80 до 120 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X/ 0Ex ia IIC T4 Ga X |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 (IEC 60529:2013) |
IP66/IP67 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и Руководства по эксплуатации, а также на идентификационную табличку методом фотохимпечати.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 7.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный взрывозащищенный1) |
VG-01 |
1 шт. |
|
Паспорт |
ВСБФ.413411.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВСБФ.413411.001 РЭ |
1 экз. |
|
Комплект разрешительной документации |
- |
1 экз. |
|
Интерфейсное ПО |
- |
1 экз. |
|
Комплект принадлежностей |
- |
1 шт. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 8 «Подготовка к работе» документа ВСБФ.413411.001 РЭ «Газоанализатор
портативный взрывозащищенный VG-01. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;
ВСБФ.413411.001 ТУ «Газоанализатор портативный взрывозащищенный VG-01. Технические условия».
