Спектрометры инфракрасные с преобразованием Фурье ATP
| Номер в ГРСИ РФ: | 98915-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | "Optosky (Xiamen) Photonics Inc.", Китай |
Спектрометры инфракрасные с преобразованием Фурье ATP (далее - спектрометры) предназначены для измерений оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (далее - ИК) диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98915-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Спектрометры инфракрасные с преобразованием Фурье | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ATP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ATP8900 ATP8900+ ATP8900-2-Сhamber ATP8900 Pro |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f55fb0c3-c695-788b-b05e-e899b2c03330 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Optosky (Xiamen) Photonics Inc., КИТАЙ, №258, Duishan West Hang Rd, Jimei District, 361021, Xiamen
Поверка
| Методика поверки / информация о поверке |
МП 65-251-2023 ГСИ. Спектрометры инфракрасные с преобразованием Фурье ATP. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98915-26: Описание типа
2026-98915-26.pdf
|
Скачать | 259.5 КБ | |
|
98915-26: Методика поверки
МП 65-251-2023
2026-mp98915-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Спектрометры инфракрасные с преобразованием Фурье ATP (далее - спектрометры) предназначены для измерений оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (далее - ИК) диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.
Описание
Принцип действия спектрометров основан на получении колебательного спектра исследуемого соединения. Поток излучения от высокотемпературного ИК-источника из карбида кремния проходит через интерферометрическую часть. В интерферометре используются светоделители из бромида калия (KBr) или селенида цинка (ZnSe). На выходе из интерферометра детектор спектрометра регистрирует референтную интерферограмму пустого канала (без образца). С помощью Фурье-преобразования интерферограмма преобразуется в референтный инфракрасный спектр. Спектр образца формируется путем деления спектра канала с образцом на референтный спектр. В спектрометрах используются следующие виды детекторов с окнами из бромида калия (KBr): пироэлектрический детектор на основе дейтерированного триглицеринсульфата (DTGS) и фотовольтаический детектор на основе твердого раствора кадмий/ртуть/теллур (МСТ) с охлаждением с помощью жидкого азота.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из силовой части, интерферометрической части и оптического резонатора (лазера), кюветного отделения, интегрированных в корпус. Спектрометры функционируют под управлением программного обеспечения (далее - ПО) при помощи персонального компьютера.
К настоящему типу средств измерений относятся спектрометры:
- модификация ATP8900:
зав. № MSN230044 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR260001 со светоделителем из бромида калия и детектором DTGS;
- модификация ATP8900+:
зав. № MSN230015 со светоделителем из бромида калия и детектором DTGS;
зав. № MSN220040 со светоделителем из бромида калия и детектором DTGS;
зав. № MSN230028 со светоделителем из бромида калия и детектором DTGS;
зав. № 4528 со светоделителем из селенида цинка и детектором DTGS;
зав. № MSN240007 со светоделителем из селенида цинка и детектором DTGS;
зав. № MSR240077 со светоделителем из бромида калия и детектором DTGS и встроенным планшетным компьютером;
зав. № MSN240047 со светоделителем из бромида калия и детектором DTGS;
зав. № MSN240048 со светоделителем из бромида калия и детектором DTGS;
зав. № MSN240077 со светоделителем из бромида калия и детектором DTGS;
зав. № MSN240079 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250001 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250002 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250003 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250004 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250005 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250006 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250007 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250008 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250009 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250010 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250011 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250012 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250013 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250014 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250015 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250016 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR250017 со светоделителем из селенида цинка и детектором DTGS;
зав. № MSR250018 со светоделителем из селенида цинка и детектором DTGS;
зав. № MSR250019 со светоделителем из селенида цинка и детектором DTGS;
зав. № MSR250020 со светоделителем из селенида цинка и детектором DTGS;
зав. № MSR250021 со светоделителем из селенида цинка и детектором DTGS;
- модификация ATP8900-2-Chamber:
зав. № MSN240050 со светоделителем из бромида калия и детекторами DTGS и МСТ;
зав. № MSR260101 со светоделителем из бромида калия и детекторами DTGS и МСТ;
зав. № MSR260102 со светоделителем из бромида калия и детекторами DTGS и МСТ;
- модификация ATP8900 Pro:
зав. № MSN230094 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR260111 со светоделителем из бромида калия и детектором DTGS;
зав. № MSR260112 со светоделителем из бромида калия и детектором МСТ.
Обозначения модификаций указаны на передних панелях спектрометров модификаций ATP8900, ATP8900-2-Chamber, ATP8900 Pro и на верхней панели спектрометров модификации ATP8900+. Модификации между собой отличаются диапазоном показаний волновых чисел, спектральным разрешением, габаритными размерами, массой.
Каждый экземпляр спектрометров имеет заводской номер. Заводской номер спектрометра расположен на боковой части корпуса спектрометров модификаций ATP8900, ATP8900-2-Chamber, ATP8900 Pro, на задней части корпуса спектрометров модификации ATP8900+. Заводской номер имеет буквенно-цифровой или цифровой формат и нанесен типографским способом.
Корпуса спектрометров изготовлены из пластмассы и металлических сплавов, окрашены в цвета в соответствии с технической документацией производителя спектрометров.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров и место нанесения заводского номера представлены на рисунках 1 - 4.

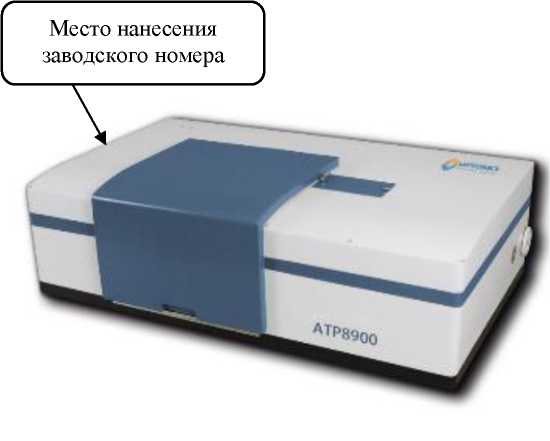

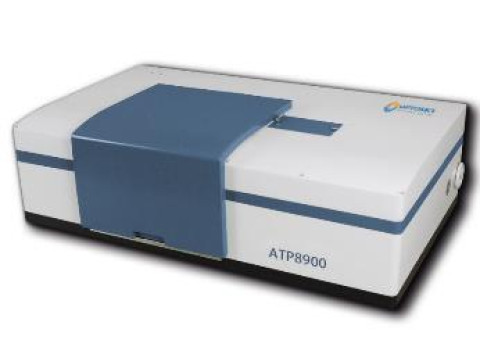

Рисунок 1 - Спектрометры модификации ATP8900, обозначение места нанесения заводского номера, вид таблички с нанесенным заводским номером
M±£LName FnRs^~ vout mber АГР8ЧО«
Voluyo 22OV/50Hr
s»n»l Number
Место нанесения заводского номера
Product Name . FUR Model Number : ATP8900* Voltage 220V/50H1 Serial Number MSN2J0028
OPTOSKV Production Date 2022 Optosky (Xiamen) Photonics Inc No.258. Duishan West Heng Ro )imei District. M1021. Xiamen www optosky.com
Рисунок 2 - Спектрометры модификации ATP8900+, обозначение места нанесения заводского номера, вид таблички с нанесенным заводским номером
Product Name FUR Spectrometer Model Number : ATP8900Pro
Voltage : 220V/50HZ
QPTOQKV Serial Nuniber: MSN230094
I U jM Production Date : 2023
Optosky (Xiamen) Photonics Inc No.258, Duishan West Hang Rd. Jimei District. 361021, Xiamen www.optosky com

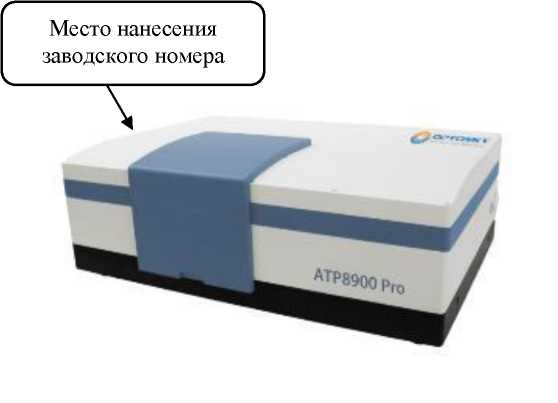

Рисунок 3 - Спектрометры модификации ATP8900 Pro, обозначение места нанесения заводского номера, вид таблички с нанесенным заводским номером
i Name
. FT1R Spectrometer
Number
ATP8900-2-Chamber
Aerial Number M5huou* Production Date 2025 ’ Optosky
No.258. Xiamen
jimei о‘*п1£’*Д WWW °Pto*ky £om
Рисунок 4 - Спектрометры модификации ATP8900-2-Chamber, обозначение места нанесения заводского номера, вид таблички с нанесенным заводским номером
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fourier Transform Infrared Spectroscopy Analysis Software |
|
Номер версии ПО (идентификационный номер) ПО |
XVy1) |
|
Цифровой идентификатор ПО |
- |
|
1) «X» - обозначает год выпуска ПО, «у» - обозначение номера версии метрологически незначимой части ПО, принимает значения от 0000 до 9999. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
ATP8900+ |
ATP8900 |
ATP8900-2-Chamber |
ATP8900 Pro | |
|
Диапазон измерений волновых ____ -1 чисел, см 1 |
от 4000 до 500 |
от 4000 до 500 |
от 4000 до 500 |
от 4000 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1 |
± 1 |
± 1 |
± 1 |
± 1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
ATP8900+ |
ATP8900 |
ATP8900-2-Chamber |
ATP8900 Pro | |
|
Диапазон показаний волновых ____ -1 чисел, см | ||||
|
- стандартный |
от 7800 до 350 |
от 8000 до 350 |
от 8000 до 350 |
от 8000 до 350 |
|
- максимальный |
- |
- |
- |
от 12 800 до 350 |
|
Спектральное разрешение, см-1, не более |
1 |
1 |
1 |
0,4 |
|
Опциональное разрешение*, см-1, не более |
0,8 |
- |
- |
0,25 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
310 |
415 |
515 |
855 |
|
- ширина |
215 |
685 |
750 |
606 |
|
- высота |
150 |
223 |
223 |
312 |
|
Масса, кг, не более |
7 |
40 |
40 |
58 |
|
Параметры электрического питания от сети электропитания: - напряжение переменного тока, В |
220±22 |
220±22 |
220±22 |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, |
от +15 до +25 |
от +15 до +25 |
от +15 до +25 |
от +15 до +25 |
|
не более |
60 |
60 |
60 |
60 |
* Опциональное разрешение достигается за счет увеличения длины хода подвижного зеркала интерферометра и, как следствие, увеличения оптической длины пути.
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Основной комплект поставки: | ||
|
Спектрометр инфракрасный с преобразованием Фурье |
ATP |
1 шт. |
|
Блок питания спектрометра |
БП |
1 шт. |
|
USB-носитель с программным обеспечением и спектральными библиотеками |
ПО |
1 шт. |
|
Руководство пользователя |
РП |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Дополнительное оборудование, поставляемое по требованию заказчика: | ||
|
Персональный компьютер |
- |
1 шт. |
Сведения о методах измерений
приведены в руководствах пользователя «Спектрометры инфракрасные с преобразованием Фурье ATP8900. Руководство пользователя», «Спектрометры инфракрасные с преобразованием Фурье ATP8900+. Руководство пользователя», «Спектрометры инфракрасные с преобразованием Фурье ATP8900 Pro. Руководство пользователя», «Спектрометры инфракрасные с преобразованием Фурье ATP8900-2-Chamber. Руководство пользователя» в разделах «Основные операции со спектрометром», «Модуль нарушенного полного внутреннего отражения (НПВО)», «Приставка диффузного отражения in situ», «Количественный анализ».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация Optosky (Xiamen) Photonics Inc., Китай;
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
