Термопреобразователи сопротивления 010.1733
| Номер в ГРСИ РФ: | 98918-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "Fujian LEAD Automatic Equipment Co.,Ltd.", КНР |
Термопреобразователи сопротивления 010.1733 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98918-26 | ||||||||||||
| Действует | по 15.07.2031 | ||||||||||||
| Наименование | Термопреобразователи сопротивления | ||||||||||||
| Модель | 010.1733 | ||||||||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 30c719fa-ee73-8628-40c7-2ac8c8937f91 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Fujian Lead Automation Equipment Co., Ltd., КИТАЙ, Building 1#, Nanling Branch Road NO.1, Minhou Economic and Technological Development Zone, Fuzhou city, Fujian province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-440-207-2026 ГСИ. Термопреобразователи сопротивления 010.1733. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98918-26: Описание типа
2026-98918-26.pdf
|
Скачать | 159.8 КБ | |
|
98918-26: Методика поверки
РТ-МП-440-207-2026
2026-mp98918-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления 010.1733 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
ТС конструктивно представляет собой гибкую связку из пяти термопреобразователей сопротивления (с обозначениями A, B, C, D, E) с присоединенными удлинительными проводами в тефлоновой оболочке. Каждый термопреобразователь сопротивления из связки представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали в тефлоновой оболочке, внутри которой расположен один ЧЭ с внутренними изолированными проводами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, прикрепленную к удлинительным проводам термопреобразователей.
Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Пломбирование термопреобразователей не предусмотрено.
Термопреобразователи могут применяться в комплекте с измерителями-регуляторами температуры, предназначенных для контроля и регулирования рабочей температуры сухих трансформаторов.

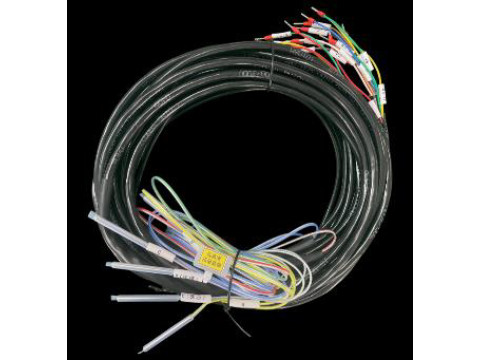

Фотографии общего вида термопреобразователей с указанием мест нанесения заводского номера приведена на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики термопреобразователей приведены в таблицах 1 - 2. Показатели надежности ТС приведены в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +240 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления термопреобразователей при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ термопреобразователей по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления термопреобразователей от НСХ в температурном эквиваленте в зависимости от класса допуска (допуск) по ГОСТ 6651-2009, °С |
±(0,30 + 0,005-| 11(1)) |
|
(1) - 111 - абсолютное значение температуры, °С, без учета знака. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса ТС, мм |
4 |
|
Длина корпуса ТС, мм |
40 |
|
Длина присоединительных проводов, м, не более |
6 |
|
Масса, кг, не более |
0,6 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -50 до +70 95 (без конденсации) |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
010.1733 |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Стандарт предприятия изготовителя Fujian LEAD Automatic Equipment Co., Ltd., Китай.
