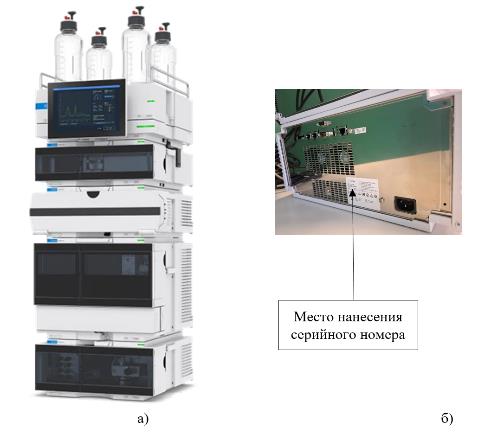

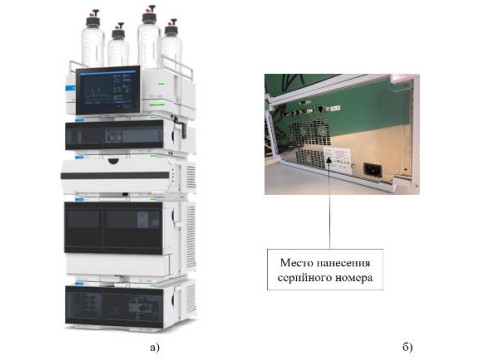

Хроматографы жидкостные Infinity III LC

Детектор

Обозначение детектора

Детектор на диодной матрице

1260 DAD WR, 1260 DAD HS, 1290 DAD, 1290 DAD FS

Детектор спектрофотометрический многоволновой

1260 MWD

Детектор спектрофотометрический с изменяемой длиной волны

1260 VWD, 1290 VWD

Детектор флуориметрический

1260 FLD, 1260 FLD Spectra

Рефрактометрический детектор

1260 RID, 1290 RID

Детектор по светорассеянию испарительный

1260 ELSD, 1260 ELSD HT, 1290 ELSD

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

OpenLab CDS Chemstation

OpenLab CDS

Номер версии (идентификационный номер ПО)

C.01.XX

2.YY или 2.Y

Цифровой идентификатор ПО

-

-

Примечание - В номере версии ПО:

«XX» не относится к метрологически значимой части ПО и принимает значения от 10 до 99;

«Y» и «YY» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9 и от 10 до 99 соответственно.

Наименование характеристики

Значение

Предел допускаемого значения относительного среднеквадратического

отклонения выходного сигнала, %:

- для детектора на диодной матрице:

по времени удерживания

1,0

по площади пика

1,5

- для спектрофотометрического многоволнового детектора:

по времени удерживания

1,0

по площади пика

1,5

- для спектрофотометрического детектора с изменяемой длиной волны:

по времени удерживания

1,0

по площади пика

1,5

- для флуориметрического детектора:

по времени удерживания

1,0

по площади пика

2,0

- для рефрактометрического детектора:

по времени удерживания

1,0

по площади пика

2,0

- для испарительного детектора по светорассеянию:

по времени удерживания

2,0

по площади пика

3,0

Наименование характеристики

Значение

Предел детектирования по антрацену, г/см3:

- для детектора на диодной матрице

- для спектрофотометрического многоволнового детектора

- для спектрофотометрического детектора с изменяемой длиной волны

- для флуориметрического детектора

2-10’9

2-10’9

1,5-10’9

240-12

Предел детектирования по сахарозе (глюкозе), г/см3: - для рефрактометрического детектора

2М0-7

Предел детектирования по сахарозе (глюкозе, кофеину), г/см3: - для испарительного детектора по светорассеянию

Ы0-7

Наименование характеристики

Значение

Детектор на диодной матрице

Рабочий спектральный диапазон, нм

Уровень флуктуационных шумов нулевого сигнала, Б*, не более: для детектора 1260 DAD WR

для детектора 1260 DAD HS, 1290 DAD, 1290 DAD FS

Дрейф нулевого сигнала, Б/ч, не более:

для детектора 1260 DAD WR, 1290 DAD, 1290 DAD FS

для детектора 1260 DAD HS

от 190 до 950

3,0 •io-5

2,5 •Ю-5

1,5М0-3

1,0М0-3

Спектрофотометрический многоволновой детектор

Рабочий спектральный диапазон, нм

Уровень флуктуационных шумов, Б, не более

Дрейф нулевого сигнала, Б/ч, не более

от 190 до 950

3,0 •ю-5

1,5М0-3

Спектрофотометрический детектор с изменяемой длиной волны Уровень флуктуационных шумов нулевого сигнала, Б, не более Дрейф нулевого сигнала, Б/ч, не более

2Д10-5

3,0М0-4

Флуориметрический детектор

Рабочий спектральный диапазон, нм: по возбуждению по регистрации

от 200 до 850

от 250 до 900

Рефрактометрический детектор

Диапазон показателей преломления, ед. рефр

Уровень флуктуационных шумов, ед. рефр, не более

Дрейф нулевого сигнала, ед. рефр/ч, не более

от 1,00 до 1,75 8М0-9 6М0-7

Испарительный детектор по светорассеянию

Уровень флуктуационных шумов, мВ, не более

2

Максимальное рабочее давление, МПа, в хроматографах модели - 1260 Infinity III LC - 1290 Infinity III LC

80

130

Максимальная температура термостата колонок, 0С, в хроматографах модели - 1260 Infinity III LC - 1290 Infinity III LC

85

100

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220 ± 22

50

Потребляемая мощность основных блоков хроматографа, ВА, не более:

насос высокого давления

автосамплер

термостат колонок

детектор на диодной матрице, спектрофотометрический многоволновой детектор

спектрофотометрический детектор с изменяемой длиной волны, флуориметрический детектор, рефрактометрический детектор

испарительный детектор по светорассеянию

органайзер для элюентов

120

350

150

110

80

170

-

Габаритные размеры основных блоков хроматографа (высота х ширина х глубина), мм, не более:

насос высокого давления

автосамплер

термостат колонок

все детекторы, кроме испарительного детектора по светорассеянию

испарительный детектор по светорассеянию

органайзер для элюентов

190 х 400 х 450

350 х 400 х 470

180 х 400 х 450

180 х 400 х 450

420 х 200 х 450

120 х 400 х 450

Масса основных блоков хроматографа, кг, не более: насос высокого давления автосамплер термостат колонок, детекторы органайзер для элюентов

23

28

15 3

Условия эксплуатации:

температура окружающего воздуха, 0С

относительная влажность окружающего воздуха, %, не более

от +15 до +30 80

* Б - единицы абсорбции (AU)

Наименование показателя

Значение

Средняя наработка на отказ, ч, не менее

5000

Средний срок службы, лет, не менее

8

Наименование

Обозначение

Количество

1. Хроматограф жидкостный Infinity III LC в составе1)

Насос

1260 Quat, 1260 Quat VL, 1260 Bin, 1260 Flex, 1260 Iso, 1290 Flex, 1290 HighSpeed

1 шт. 2)

Автосамплер

1260 Vialsampler, 1260 Multisampler, 1290 Vialsampler, 1290 Multisampler

1 шт.2)

Блок ручного ввода пробы

-

1 шт.

Термостат колонок

1260 MCT, 1290 MCT

1 шт.2)

Детектор

1260 DAD WR, 1260 DAD HS, 1260 MWD, 1260 VWD, 1260 FLD, 1260 FLD Spectra, 1260 RID, 1260 ELSD, 1260 ELSD HT, 1290 DAD, 1290 DAD FS, 1290 VWD, 1290 RID, 1290 ELSD

1 шт.

Органайзер для элюентов

-

1 шт.

2. Инструкция и краткое руководство на хроматографы жидкостные Infinity III LC

-

1 экз.

3. Паспорт

-

1 экз.

4. Методика поверки

-

1 экз.

Примечания:

1) Комплектность хроматографа в соответствии с заказом;

2) В хроматографы модели 1260 Infinity III LC устанавливаются блоки, в обозначении которых имеется «1260», в хроматографы модели 1290 Infinity III LC имеется возможность установить все указанные блоки.
