Датчики частоты вращения QBJ-CS
| Номер в ГРСИ РФ: | 98927-26 |
|---|---|
| Производитель / заявитель: | Компания Jiangyin Spark Electronic Technology Co., Ltd., Китай |
Датчики частоты вращения QBJ-CS (далее - датчики) предназначены для преобразования частоты вращения вала в последовательность импульсов, частота следования которых пропорциональна частоте вращения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98927-26 | |||||||||
| Действует | по 15.07.2031 | |||||||||
| Наименование | Датчики частоты вращения | |||||||||
| Модель | QBJ-CS | |||||||||
| Модификации |
QBJ-CS-X1-X2-X3-X4, где: Х1-параметры соединения кабеля Х2-параметры проходной резьбы Х3-длина датчика Х4-параметры кабеля На испытания представлены: QBJ-CS-01-00-01-00 QBJ-CS-01-00-00-00 |
|||||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | cbad8c74-dad6-4369-d8f5-8b646d23a4a0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangyin No.3 Electronic Instrument Co., Ltd., КИТАЙ, NO.77 Binjiang Eastern Road, Jiangyin City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 253-025-2025 ГСИ. Датчики частоты вращения QBJ-CS. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98927-26: Описание типа
2026-98927-26.pdf
|
Скачать | 120.8 КБ | |
|
98927-26: Методика поверки
МП 253-025-2025
2026-mp98927-26.pdf
|
Скачать | 1016.1 КБ |
Описание типа
Назначение
Датчики частоты вращения QBJ-CS (далее - датчики) предназначены для преобразования частоты вращения вала в последовательность импульсов, частота следования которых пропорциональна частоте вращения.
Описание
Принцип действия датчиков основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы синусоидальной формы. В основе преобразования частоты вращения заложен эффект электромагнитной индукции.
Конструктивно датчики выполнены в виде металлического корпуса из немагнитного материала с внешней резьбой для проходного монтажа. Внутри корпуса установлены постоянный магнит и катушка, образующие чувствительные элементы. Один из торцов корпуса является рабочей поверхностью, под которой расположены чувствительные элементы. На противоположном торце размещён электрический разъем для подключения кабеля.
Встроенная катушка, которая является чувствительным элементам, преобразуют изменения магнитного поля, возникающие при прохождении профиля зуба зубчатого колеса вблизи датчика, в переменное напряжение. Частота импульсов равна частоте следования вершин зубьев, а их амплитуда зависит от скорости вращения зубчатого колеса и зазора между датчиком и зубчатым колесом.
Датчик крепится вблизи зубчатого колеса агрегата. Расстояние от торца датчика до вершины зуба не более 2 мм.
Варианты компоновки (исполнения) датчиков отличаются параметрами внешней резьбы, длиной корпуса, наличием разъёма или жёстко присоединённого кабеля.
Пример маркировки датчиков в зависимости от их исполнения:
QBJ-CS-X1-X2-X3-X4, где:
Х1-парметры соединения кабеля
00 - прямой выход, отрезок кабеля 3 метра (по умолчанию);
01 - сигнальный кабель;
02 - прямой выход;
03 - выход под 90 градусов.
Х2-параметры проходной резьбы
00 - метрическая резьба M16*1 (по умолчанию);
01 - метрическая резьба M18*1;
02 - метрическая резьба M18*1,5;
03-дюймовая резьба 5/8-18.
Х3-длина датчика
00 - длина датчика 80 мм (по умолчанию);
01 - датчик длиной 65мм;
02 - датчик длиной 70мм;
03 - датчик длиной 75мм.
Х4-параметры кабеля
00 - кабель не бронированный (по умолчанию);
01 - кабель бронированный, нержавеющая сталь.
Вариант исполнения указывается в паспорте датчика.
Пломбирование датчиков не предусмотрено.
Заводской номер наносится в буквенно-цифровом формате методом термопечати на маркировочную наклейку, расположенную на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков приведён на рисунке 1.

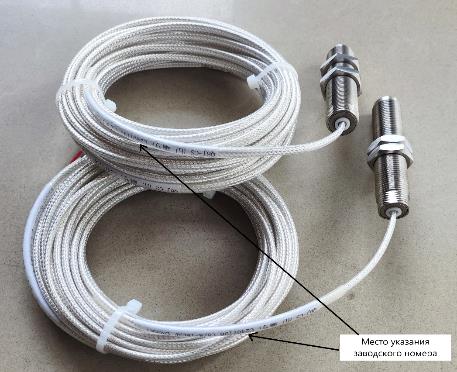

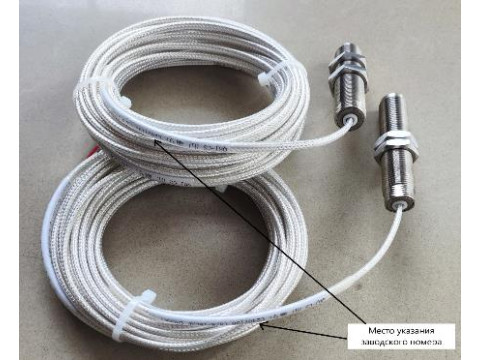

Рисунок 1 - Общий вид датчиков с указанием мест нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 3.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований частоты входного сигнала, об/мин (Гц) |
от 200 до 15000 |
|
Пределы допускаемой относительной погрешности преобразований частоты вращения, % |
0,1 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного сигнала |
Импульсный сигнал напряжения пропорциональный частоте вращения |
|
Масса, кг, не более |
0,45 |
|
Габаритны размеры, мм, не более -диаметр - длина (без кабеля) |
16 130 |
|
Условия эксплуатации: - температура окружающей среды, °С - максимальная относительная влажность при температуре окружающего воздуха + 25 °С, %, не более |
от - 25 до +60 80 |
|
Степень защиты от внешних воздействий |
IP65 |
|
Маркировка взрывозащиты |
0Ех ia IIC T6 Ga X |
аблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
45000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчики частоты вращения |
QBJ-CS |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации РЭ «Датчики частоты вращения QBJ-CS. Руководство по эксплуатации», раздел 1.3 «Устройство и работа».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. №2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия «Датчики скорости вращения QBJ-CS».
