Осциллографы цифровые RIGOL
| Номер в ГРСИ РФ: | 98928-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Осциллографы цифровые RIGOL (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98928-26 | |||||||||
| Действует | по 15.07.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | RIGOL | |||||||||
| Модификации |
DS7014 MSO7014 DS7024 MSO7024 DS7034 MSO7034 DS7054 MSO7054 |
|||||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1f7d983e-e694-21c2-28f5-a3e24ad75cd0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания RIGOL TECHNOLOGIES CO., LTD, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП MSO7ZZZ/2026 ГСИ. Осциллографы цифровые RIGOL. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98928-26: Описание типа
2026-98928-26.pdf
|
Скачать | 525.8 КБ | |
|
98928-26: Методика поверки
МП MSO7ZZZ/2026
2026-mp98928-26.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Осциллографы цифровые RIGOL (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного электрического сигнала в цифровой код в реальном времени и отображении результатов измерений на дисплее.
Конструктивно осциллографы выполнены в компактном корпусе настольного исполнения. Основные узлы осциллографов: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, жидкокристаллический дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Осциллографы позволяют проводить математическую обработку сигналов, имеют режимы вольтметра и частотомера, обеспечивают сохранение результатов измерений.
На передней панели осциллографов размещены: жидкокристаллический дисплей, клавиатура управления, кнопка включения, разъемы входных аналоговых каналов, разъем для подключения логического пробника (цифровые каналы, только в модификациях с обозначением MSO), разъемы выходных каналов генератора сигналов произвольной формы (опция, только в модификациях с обозначением MSO), разъемы интерфейсов USB.
На задней панели осциллографов размещены: разъемы входа и выхода сигнала внешнего запуска, цифровые интерфейсы ввода/вывода (HDMI, LAN, USB), розетка питания от сети переменного тока с предохранителем.
Осциллографы имеют 8 модификаций: DS7014, MSO7014, DS7024, MSO7024, DS7034, MSO7034, DS7054, MSO7054. Модификации отличаются диапазоном частот (верхней границей полосы пропускания), наличием цифровых каналов в модификациях с обозначением MSO). Полоса пропускания в осциллографах может быть расширена при активации опций: DS7000-BW1T2, DS7000-BW1T3, DS7000-BW2T3, DS7000-BW1T5, DS7000-BW2T5,
DS7000-BW3T5. Характеристики этих опций приведены в таблице 2.
Модификации осциллографов с обозначением MSO имеют выходные разъемы генератора произвольной формы на передней панели. Генератор произвольной формы активируется при помощи программной опции MSO7000-AWG.
Общий вид осциллографов представлен на рисунках 1 - 5. Обозначение модификации осциллографов в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели осциллографов (рисунки 1 и 2).

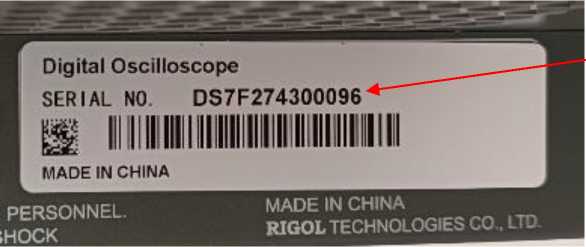

Заводской номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели (рисунки 3 и 6). Знак поверки наносится на самоклеящейся этикетке на боковую панель осциллографов (рисунок 4).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование стыка панелей корпуса специальными стикер-наклейками (рисунок 5).

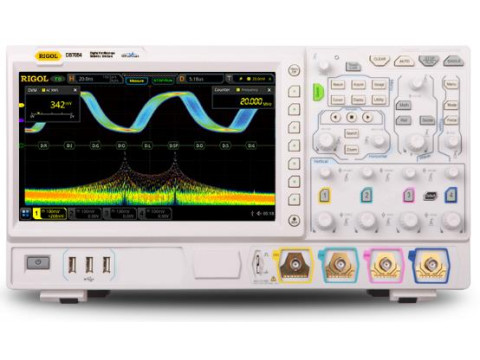

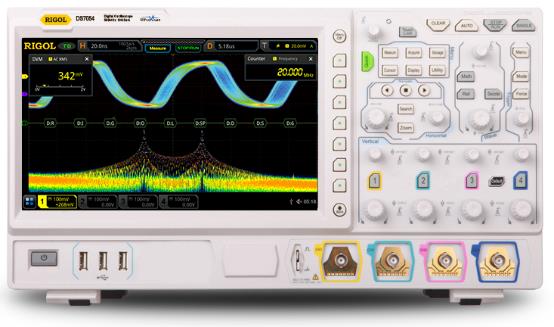

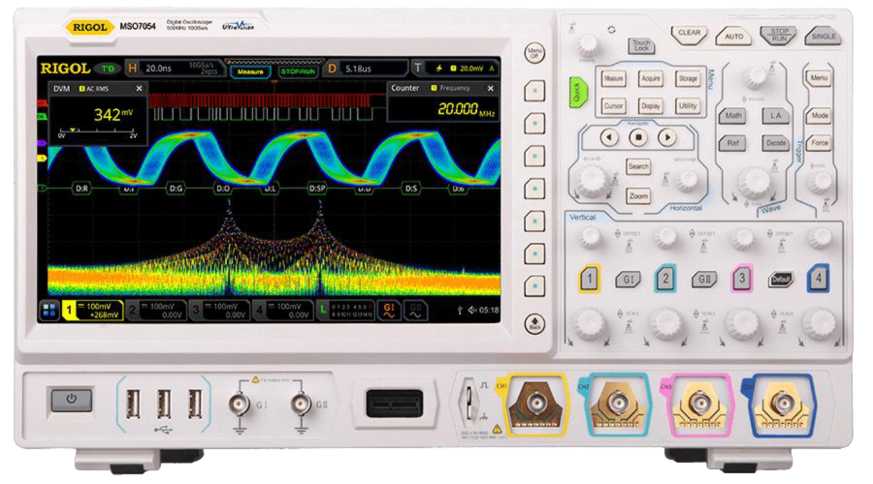

Рисунок 1 - Передняя панель осциллографов, модификации DS

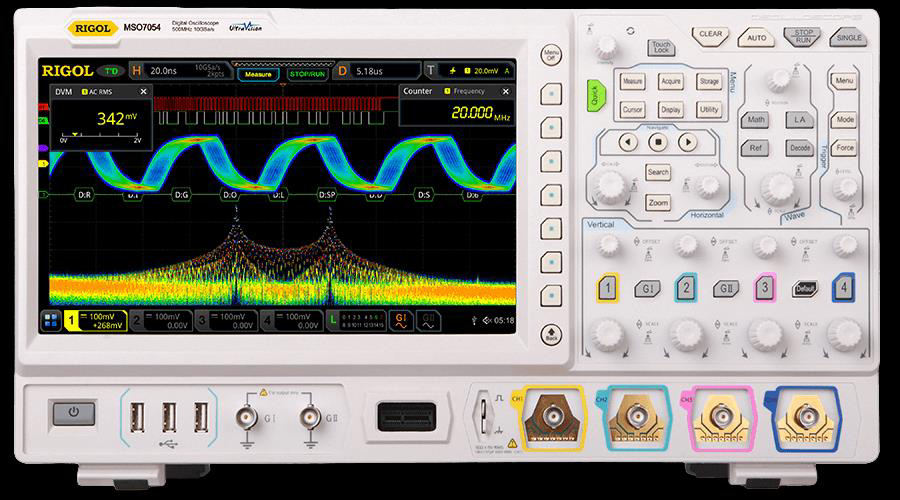

Рисунок 2 - Передняя панель осциллографов, модификации MSO
Место нанесения заводского номера
Место нанесения знака утверждения типа

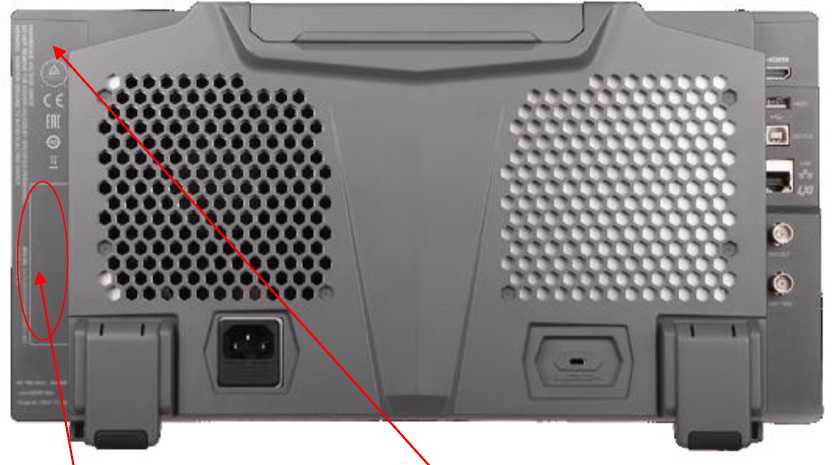

Рисунок 3 - Задняя панель осциллографов
Место нанесения знака поверки

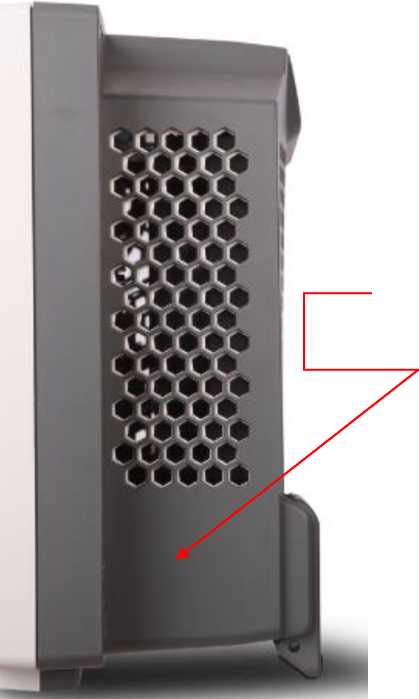

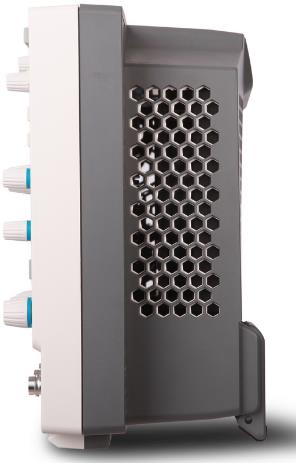

Рисунок 4 - Боковая панель осциллографов
Место пломбирования

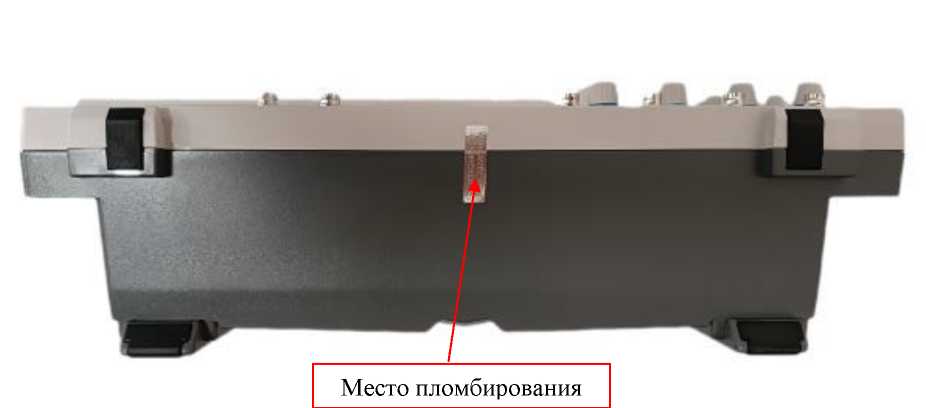

Рисунок 5 - Нижняя панель осциллографов
Рисунок 6 - Фрагмент задней панели осциллографов с этикеткой
Заводской номер
Программное обеспечение
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MSO_DS7000_Firmware |
|
Номер версии (идентификационный номер) |
не ниже 01.01.04 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Входное сопротивление аналоговых Rbx каналов (переключаемое) |
1±0,01 МОм 50±0,5 Ом |
|
Входная емкость аналоговых каналов, пФ |
17±3 |
|
Полоса пропускания по уровню минус 3 дБ, МГц, не менее - для модификаций DS7014, MSO7014 - для модификаций DS7024, MSO7024 - для модификаций DS7034, MSO7034 - для модификаций DS7054, MSO7054 - с опцией DS7000-BW1T2, - с опциями DS7000-BW1T3, DS7000-BW2T3 - с опциями DS7000-BW1T5, DS7000-BW2T5, DS7000-BW3T5 |
100 200 350 500 200 350 500 |
|
Диапазон установки коэффициентов отклонения Ко, мВ/дел - при Rbx=1 МОм - при Rbx=50 Ом |
от 1 до 1М04 от 1 до 1-103 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения (относительно полной шкалы), % - для Ко=1 мВ/дел, 2 мВ/дел - для Ко > 2 мВ/дел |
±2 (относительно 32 мВ) ±2 |
|
Диапазон установки уровня постоянного смещения Ucm, мВ при Rвx=1 МОм в диапазонах установки Ко: - от 1 до 50 мВ/дел - от 51 до 260 мВ/дел - от 265 мВ/дел до 10 В/дел при Rвx=50 Ом в диапазонах установки Ко: - от 1 до 100 мВ/дел - от 102 мВ/дел до 1 В/дел |
±1-103 ±3-104 ±1-105 ±1-103 ±4-103 |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ, в диапазонах установки Ко: - от 1 до 200 мВ/дел; - св. 200 мВ/дел |
±(0,015-|исм|+0,1-Ко+2) ±(0,01-|исм|+0,1-Ко+2) |
|
Диапазон установки коэффициентов развертки Кр, с - для модификаций DS7014, MSO7014 - для модификаций DS7024, MSO7024 - для модификации DS7034, MSO7034 - для модификации DS7054, MSO7054 |
от 5-10’9 до 1 • 103 от 2-10’9 до 1 • 103 от 1-10’9 до 1 • 103 от 5 •Ю’10 до 1 • 103 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F1) |
±(240’6^N+240’6) |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
±(6рТизм +1/Рдискр+540’п) |
|
Основные характеристики генератора сигналов произвольной формы (для модификаций MSO7014, MSO7024, Mso7034, MSO7054 при наличии установленной опции MSO7000-AWG) | |
|
Количество каналов |
2 |
|
Выходное сопротивление (переключаемое) |
1 МОм; 50 Ом |
|
Диапазон частот генератора для сигналов синусоидальной формы |
от 100 мГц до 25 МГц |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон частот генератора для сигналов прямоугольной формы |
от 100 мГц до 15 МГц |
|
Диапазон частот генератора для сигналов произвольной формы |
от 100 мГц до 10 МГц |
|
Диапазон частот генератора для сигналов импульсной формы |
от 100 мГц до 1 МГц |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±Г10-4 |
|
Диапазон установки выходного напряжения (размах от пика до пика) - на нагрузке 50 Ом - на нагрузке 1 МОм |
от 10 мВ до 2,5 В от 20 мВ до 5 В |
|
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала UycT на частоте 1 кГц, мВ |
±(0,02-UycT+1) |
|
Неравномерность амплитудно-частотной характеристики относительно 1 кГц, дБ, не более |
±1 |
|
Длительность фронта/спада сигнала прямоугольной и импульсной форм, нс, не более |
15 |
|
Основные технические характеристики логического анализатора (для модификаций MSO7014, MSO7024, MSO7034, MSO7054) | |
|
Число входных цифровых каналов |
16 |
|
Пороговые уровни срабатывания |
TTL, ECL, CMOS, PECL, LVDS или определяемый пользователем |
|
Пределы установки уровня срабатывания, определяемого пользователем, В |
±20 |
|
Номинальное сопротивление каналов, кОм |
100 |
|
Примечания: здесь Rbx - входное сопротивление каналов, Ом; Ko - коэффициент отклонения, мВ/дел; Кр - коэффициент развертки, с/дел; 6f - относительная погрешность опорного генератора; Тизм - значение измеренного временного интервала, с; Рдискр - частота дискретизации, Гц; Ucm - постоянное напряжение смещения, мВ; UycT - установленное значение выходного напряжения на генераторе, мВ; 1) N - количество лет после выпуска из производства или подстройки, округленное до целого числа в большую сторону. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число входных аналоговых каналов |
4 |
|
Число цифровых каналов (для модификаций MSO7014, MSO7024, MSO7034, MSO7054) |
16 |
|
Напряжение сети питания, В - при частоте сети питания от 45 до 66 Гц - при частоте сети питания от 360 до 440 Гц |
от 90 до 264 от 90 до 132 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
410х224х135 |
|
Масса, кг, не более (в стандартной комплектации) |
3,9 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки (рисунок 3) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
RIGOL1) |
1 |
|
Руководство по эксплуатации |
QGA22102-1110-RUS |
1 |
|
Пассивный пробник напряжения |
RP3500A |
4 |
|
Логический пробник (для модификаций MSO7014, MSO7024, MSO7034, MSO7054) |
RPL2316 |
1 |
|
Кабель питания |
- |
1 |
|
Кабель USB |
- |
1 |
|
Примечание: 1) Модификация по заказу | ||
Сведения о методах измерений
приведены в разделе 5 «Обзор средства измерений» документа «Осциллографы цифровые RIGOL.
Руководство по эксплуатации», QGA22102-1110-RUS.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Осциллографы цифровые RIGOL. Стандарт предприятия», DSA15100-2018-06-RU.
