Счетчики воды универсальные MR
| Номер в ГРСИ РФ: | 98932-26 |
|---|---|
| Производитель / заявитель: | ООО «МЕРИДИАН», РОССИЯ, г. Москва |
|
98932-26: Описание типа
2026-98932-26.pdf
|
Скачать | 478.6 КБ |
Счетчики воды универсальные MR (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98932-26 | ||||||||||||||||||||||||||||||||||||
| Действует | по 15.07.2031 | ||||||||||||||||||||||||||||||||||||
| Наименование | Счетчики воды универсальные | ||||||||||||||||||||||||||||||||||||
| Модель | MR | ||||||||||||||||||||||||||||||||||||
| Модификации |
МЕТРОН Модификация 1 Модификация 2 Модификация 3 Модификация 5 |
||||||||||||||||||||||||||||||||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2de9b96b-97ac-66e3-4b74-f68230bf86c5 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «МЕРИДИАН», РОССИЯ, 119071, г. Москва, ул. Малая Калужская, д. 15 стр. 17
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.1012-2022 ГСИ. Счетчики воды. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98932-26: Описание типа
2026-98932-26.pdf
|
Скачать | 478.6 КБ |
Описание типа
Назначение
Счетчики воды универсальные MR (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Описание
Принцип действия счетчиков основан на измерении числа оборотов чувствительного элемента (далее - ЧЭ), вращающейся под действием потока протекающей жидкости. Количество оборотов ЧЭ пропорционально объему жидкости, протекающей через счетчик.
Конструктивно счетчики состоят из корпуса с защитной сеткой, ЧЭ (крыльчатка, турбина), измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение ЧЭ с закрепленной на ней ведущей магнитной муфтой. После зоны вращения ЧЭ вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, последняя связана со счетным механизмом. Герметизированный в отдельной полости, счетный механизм преобразует число оборотов ЧЭ в показания счетного механизма, выраженные в единицах объема.
Счетчики выпускаются в нескольких модификациях (МЕТРОН, 1, 2, 3, 5), отличающихся диапазоном расхода жидкости, номинальным диаметром, счетным механизмом (механический или электронный), наличием или отсутствием различных интерфейсов.
Счетчики (модификации 1, 2, 3) имеют механический счетный механизм, который состоит из роликовых и стрелочных указателей. На лицевой панели механического счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на измерительной установке с оптоэлектронным узлом съема сигналов.
Счетчики (модификации МЕТРОН, 5) имеют электронный счетный механизм, который включает в себя электронный датчик оборотов крыльчатки. Сигнал с датчика поступает на микропроцессорное устройство, которое вычисляет объем воды, прошедшей через счетчик. Значение объема индицируется на индикаторном устройстве. Электронный счетный механизм показывает измеренный объем в кубических метрах и долях кубического метра (0,1; 0,01; 0,001 и 0,0001 м3).
Счетчики маркируются следующим образом:
|
MR- |
Х |
Х |
Х |
Х |
кл.Х |
|
1 |
2 |
3 |
4 |
5 |
где:
MR - тип счетчика;
1 - модификация (МЕТРОН, 5 - электронный счетный механизм; 1, 2, 3 - механический счетный механизм);
2 - номинальный диаметр, DN (от DN15 до DN50);
3 - монтажная длина, мм: 80, 110, 130, 160, 260, 300;
4 - вид интерфейса связи: не указывается (без интерфейса), D - импульсный выход, R -интерфейс RS-485, Mb - интерфейсом M-Bus, B - интерфейсом Bluetooth, W - интерфейсом Wi-Fi, I - интерфейсом Nb-IoT, L - интерфейсом LoRaWAN, G - интерфейсом GSM;
5 - метрологический класс по ГОСТ Р 50193.1-92: указывается только для класса С.

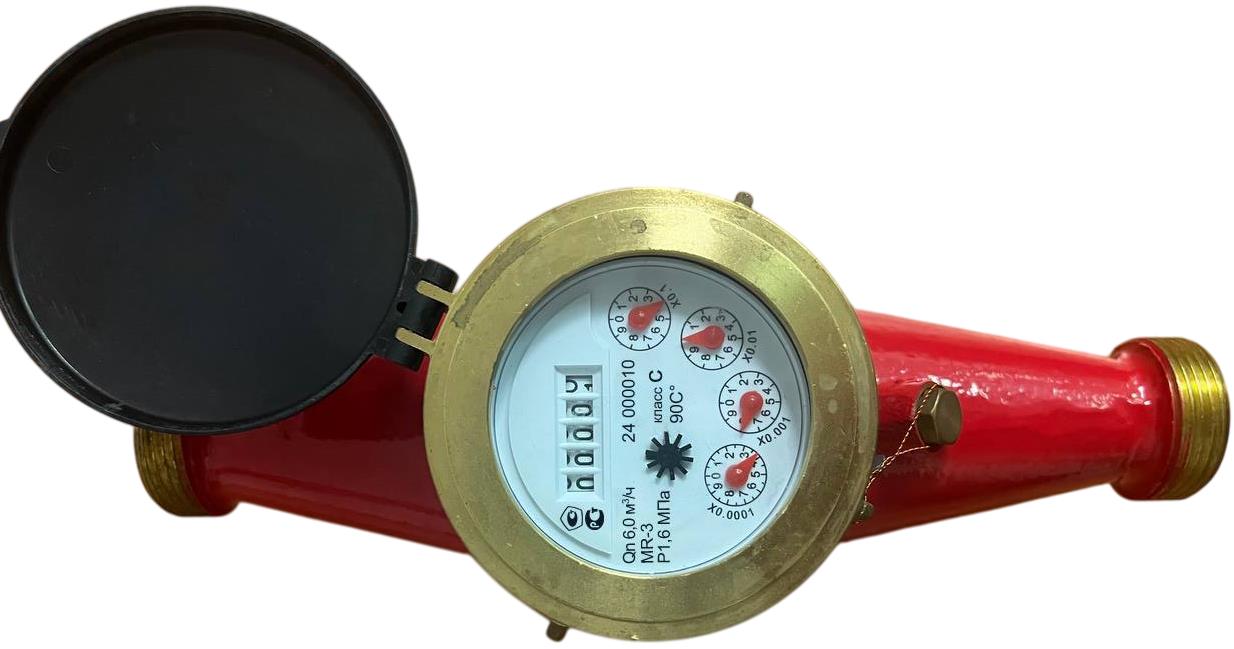

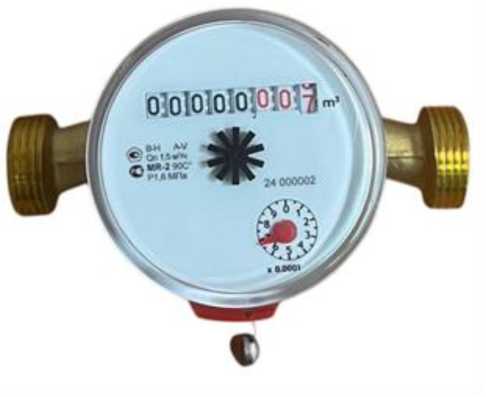

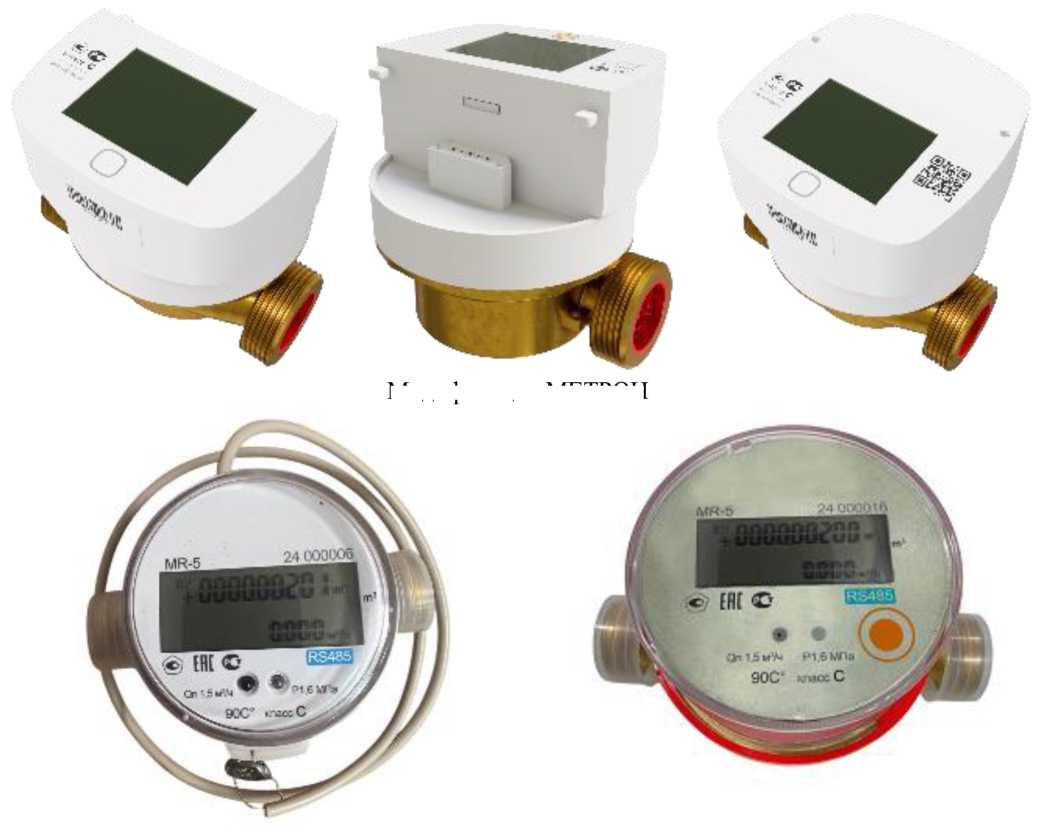

Общий вид счетчиков представлен на рисунке 1.
Внешний вид счетчиков (лицевая часть корпуса) может отличаться наличием или отсутствием знака торговой марки и/или торгового знака.
Конструкция счетчиков может отличаться в зависимости от модификации.
Модификация 1
Модификация 2
Модификация 3
Модификация МЕТРОН
Модификация 5

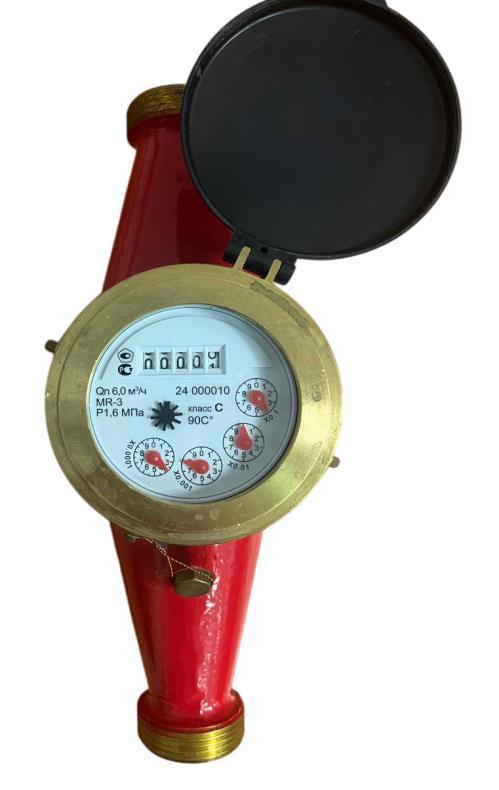

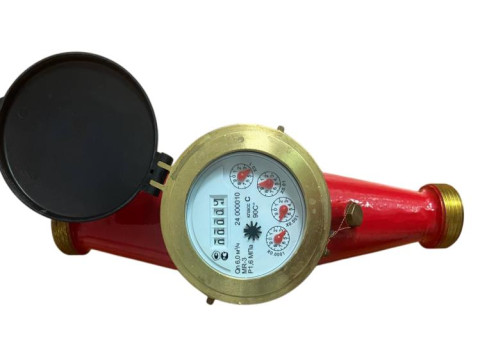

Рисунок 1 - Общий вид счетчиков
Пломбирование счетчиков модификаций 2, 5 осуществляется нанесением знака поверки на саморазрушающуюся полимерную пломбу, установленную на место смыкания пломбировочного кольца, которая соединяет измерительную камеру и счетный механизм или давлением на свинцовую (пластмассовую) пломбу. Свинцовая пломба устанавливается посредством проволоки, проведенной через специальные отверстия на месте смыкания пломбировочного кольца.
Пломбирование счетчиков модификации 3 осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается посредством проволоки, проведенной через специальные отверстия на внешней боковой стороне счетчика, соединяя измерительную камеру и счетный механизм.
Пломбирование счетчиков модификации 1 и МЕТРОН не предусмотрено. При попытке доступа к счетному механизму происходит разрушение защелок пластикового корпуса, соединяющих измерительную камеру и счетный механизм.

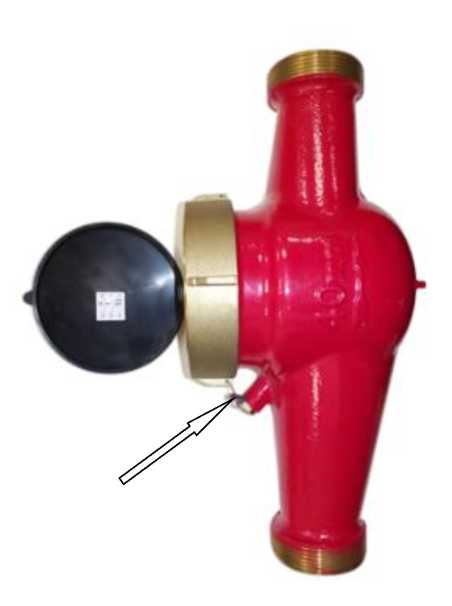

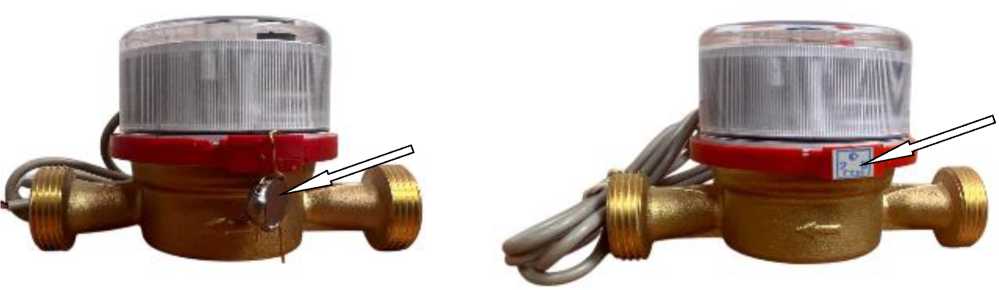

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Модификация 2
Модификация 5
iiaaia
Модификация 3
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

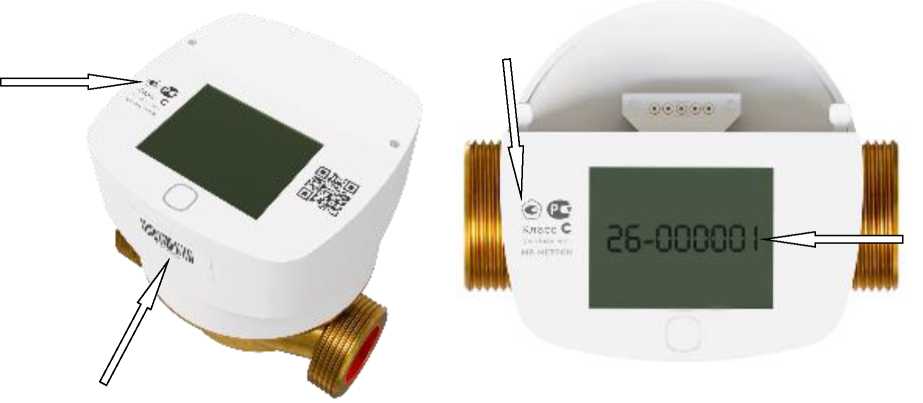

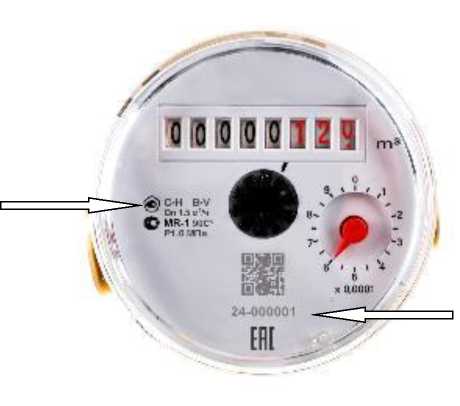

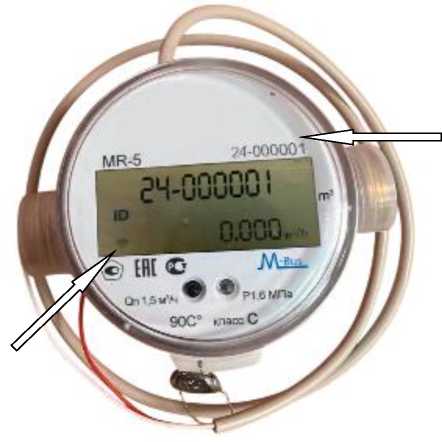

Заводской номер счетчиков в цифровом формате наносится на лицевую сторону корпуса счетчика, методом шелкографии. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Модификация 1 Модификация 2
Модификация 3
Модификация МЕТРОН
Модификация 5

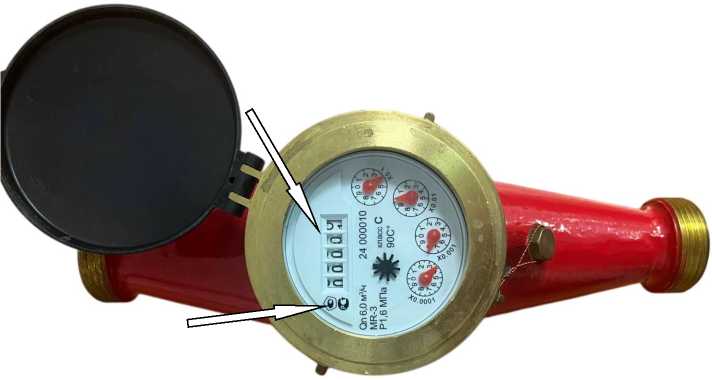

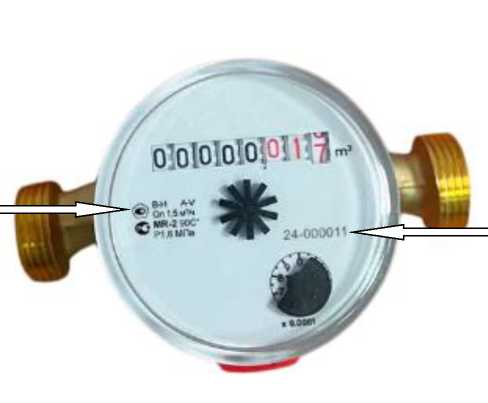

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Счетчики модификаций МЕТРОН, 5 имеют встроенное программное обеспечение (далее - ПО), которое записывается в энергонезависимую память электронного счетного устройства при изготовлении и не имеет возможности модификации.
ПО предназначено для сбора, обработки, преобразования результатов измерений, а также для передачи результатов измерений и служебной информации в системы автоматизированного сбора, контроля и учета потребления энергетических ресурсов.
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение, настройки и результаты измерений.
Метрологические характеристики средства измерений нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
З |
Значение |
|
Идентификационное наименование ПО |
MR-METRON |
MR-5 |
|
Номер версии (идентификационный номер ПО) |
MR-404.X1) |
MR-505.X1) |
|
Цифровой идентификатор ПО |
_ |
_ |
|
1) X - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Модификации |
1 |
МЕТРОН, 2, 5 |
МЕТР ОН, 5 |
3 | |||||
|
Номинальный диаметр |
DN1 5 |
DN2 0 |
DN1 5 |
DN 20 |
DN25 |
DN2 5 |
DN32 |
DN40 |
DN5 0 |
|
Наименьший расход воды, м3/ч | |||||||||
|
- класс А |
_ |
0,06 |
0,1 |
_ |
_ |
_ |
_ |
_ | |
|
- класс В |
0,03 |
0,05 |
0,03 |
0,05 |
0,07 |
0,07 |
0,12 |
0,2 |
0,45 |
|
/~1* - класс С |
0,01 5 |
0,02 5 |
0,01 5 0,02 5 |
0,02 5 _ |
0,035 0,063 |
0,035 |
0,06 |
0,1 |
0,09 |
|
Переходный расход воды, м3/ч | |||||||||
|
- класс А |
_ |
0,15 |
0,25 |
_ |
_ |
_ |
_ |
_ | |
|
- класс В |
0,12 |
0,2 |
0,12 |
0,2 |
0,28 |
0,28 |
0,48 |
0,8 |
3 |
|
/~1* - класс С |
0,02 3 |
0,03 75 |
0,02 3 0,03 75 |
0,03 7 0,06 |
0,052 0,094 |
0,052 |
0,09 |
0,15 |
0,22 |
|
Номинальный расход воды, м3/ч | |||||||||
|
- класс А |
_ |
1,5 |
2,5 |
_ |
_ |
_ |
_ |
_ | |
|
- класс В |
1,5 |
2,5 |
1,5 |
2,5 |
3,5 |
3,5 |
6 |
10 |
15 |
|
/~1* - класс С |
1,5 |
2,5 |
1,5 2,5 |
2,5 4 |
3,5 6,3 |
3,5 |
12 |
20 |
30 |
|
Наибольший расход воды, м3/ч | |||||||||
|
- класс А |
3 |
5 |
_ |
_ |
_ |
_ |
_ | ||
|
- класс В |
3 |
5 |
3 |
5 |
7 |
7 |
12 |
20 |
30 |
|
/-1* - класс С |
3 |
5 |
3 3,1 |
5 |
7 7,9 |
7 |
12 |
20 |
30 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке в диапазоне расходов, %: - от Qнаим до Qперех (включ.) - от Qперех до Qrand |
±5 ±2 | ||||||||
|
Примечание: *- конкретное значение указывается в паспорте | |||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
Модификации |
1 |
МЕТРОН, 2, 5 |
МЕТРО Н, 5 |
3 | ||||||||
|
Номинальный диаметр |
DN1 5 |
DN2 0 |
DN15 |
DN20 |
DN25 |
DN2 5 |
DN32 |
DN40 |
DN5 0 | |||
|
Порог чувствительности, м3/ч - класс А - класс В - класс С* |
0,01 5 0,00 75 |
0,02 5 0,01 25 |
0,030 0,015 0,0075 0,012 |
0,05 0,025 0,0125 0,012 |
— 0,035 0,017 0,031 |
0,03 5 0,01 7 |
— 0,06 0,03 |
— 0,1 0,05 |
— 0,22 0,04 | |||
|
Измеряемая среда |
жидкость (вода питьевая) | |||||||||||
|
Диапазон температуры измеряемой среды, °С |
от +5 до +90 | |||||||||||
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||||||||
|
Емкость указателя ______ _ _ _ _ 3 счетного механизма, м |
999999,999 | |||||||||||
|
Цена деления контрольной шкалы электронного дисплея устройства, м3 |
0,00005 | |||||||||||
|
Габаритные размеры, мм, не более: - длина* - высота - ширина |
80, 110 77 85 |
130 77 85 |
80, 110 77 85 |
130 77 90 |
160 77 90 |
260 120 105 |
260 120 105 |
300 155 125 |
300 185 125 | |||
|
Масса, кг, не более |
0,6 |
0,7 |
0,6 |
0,7 |
0,9 |
2,3 |
2,7 |
4,5 |
6 | |||
|
Параметры выходных сигналов |
импульсный, RS485, M-Bus, Bluetooth, WiFi, Nb-IoT, LoRaWAN, GSM | |||||||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | |||||||||||
|
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 |
IP65 | |||||||||||
|
Примечание: *- конкретное значение указывается в паспорте | ||||||||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится слева по центру (модификации МЕТРОН, 1, 2, 5), слева от роликовых указателей (модификация 3) на лицевой панели счетного механизма счетчика фотохимическим методом и в верхний левый угол титульных листов паспорта, руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количест во |
|
Счетчик воды универсальный |
MR |
1 шт. |
|
Руководство по эксплуатации* |
88359708.407224.001РЭ |
1 экз. |
|
Паспорт |
88359708.407224.001ПС |
1 экз. |
|
Комплект монтажных частей* |
_ |
1 комп. |
|
Примечание: * - по заказу |
Сведения о методах измерений
приведены в разделе 5 «Методика измерений» эксплуатационного документа 88359708.407224.001РЭ «Счетчики воды универсальные MR». Руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
88359708.407224.001ТУ Счетчики воды универсальные MR. Технические условия.
