Датчики метеорологические ДМ-315
| Номер в ГРСИ РФ: | 98934-26 |
|---|---|
| Производитель / заявитель: | ООО "НПК Морсвязьавтоматика", г.С.-Петербург |
Датчики метеорологические ДМ-315 (далее - датчики) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98934-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Датчики метеорологические | ||||||
| Модель | ДМ-315 | ||||||
| Модификации |
ДМ-315 ДМ-ДТВ-315 ДМ-ОТВ-315 ДМ-ТВ-315 ДМ-СНВ-315 ДМ-АД-315 |
||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 56cdc6e4-d29a-880d-c10d-5e6defd16b7b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПК МСА», РОССИЯ, 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е
Поверка
| Методика поверки / информация о поверке |
МП 254-0275-2026 ГСИ. Датчики метеорологические ДМ-315. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98934-26: Описание типа
2026-98934-26.pdf
|
Скачать | 298.5 КБ | |
|
98934-26: Методика поверки
МП 254-0275-2026
2026-mp98934-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Датчики метеорологические ДМ-315 (далее - датчики) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков.
Описание
К настоящему типу средств измерений относятся датчики метеорологические ДМ-315 следующих исполнений: ДМ-315, ДМ-ДТВ-315, ДМ-ОТВ-315, ДМ-ТВ-315, ДМ-СНВ-315, ДМ-АД-315, которые отличаются друг от друга набором измерительных каналов. Измерительные каналы для каждого исполнения указаны в таблице 1.
Таблица 1 - Измерительные каналы исполнений
|
Исполнение датчика |
Измерительные каналы |
|
ДМ-315 |
температура и относительная влажность воздуха, скорость и направление воздушного потока, атмосферное давление, количество и интенсивность атмосферных осадков |
|
ДМ-ДТВ-315 |
атмосферное давление, температура и относительная влажность воздуха |
|
ДМ-ОТВ-315 |
количество и интенсивность атмосферных осадков, температура и относительная влажность воздуха |
|
ДМ-ТВ-315 |
температура и относительная влажность воздуха |
|
ДМ-СНВ-315 |
скорость и направление воздушного потока |
|
ДМ-АД-315 |
количество и интенсивность атмосферных осадков, атмосферное давление |
Конструктивно датчики выполнены в виде компактного модуля, в корпусе которого размещены первичные измерительные преобразователи (ПИП): температуры воздуха, относительной влажности воздуха, атмосферного давления, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены ультразвуковой ПИП скорости и направления воздушного потока, ПИП количества и интенсивности атмосферных осадков. Датчики устанавливаются на метеорологической мачте. Общий вид датчиков представлен на рисунке 1.
Принцип действия ПИП:
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
- при измерении относительной влажности воздуха основан в зависимости емкости датчика от относительной влажности воздуха;
- при измерении атмосферного давления основан в зависимости емкости датчика от изменения атмосферного давления;
- при измерении скорости и направления воздушного потока основан на зависимости времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей (приемопередатчики);
- при измерении количества и интенсивности атмосферных осадков основан на применении прямого пьезоэлектрического эффекта и в преобразовании полученного сигнала в данные о количестве и интенсивности атмосферных осадков.
Информационный обмен с датчиками осуществляется по цифровому интерфейсу RS-422/485.
Нанесение знака поверки на датчики не предусмотрено.

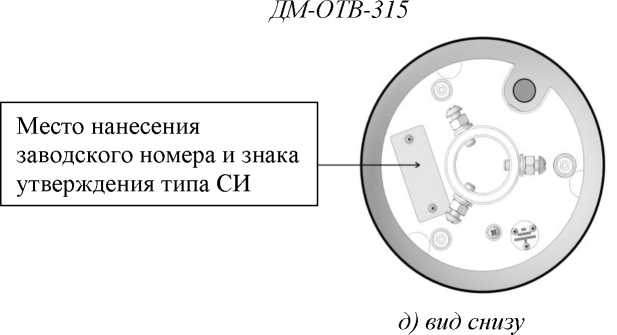

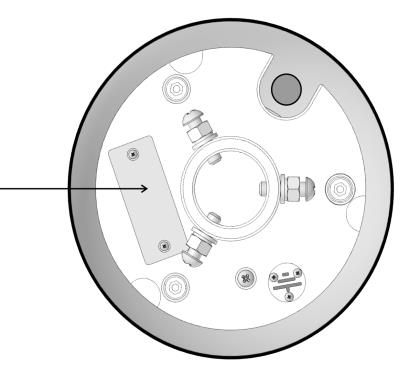

Заводской номер в виде цифрового обозначения, состоящий из десяти цифр и указываемых через дефис трех цифр номера изделия в партии, наносится на маркировочной табличке методом металлографики. Место нанесения заводского номера и знака утверждения типа на датчики представлено на рисунке 1.
Пломбирование не предусмотрено.
а) ДМ-315
в) ДМ-СНВ-315
г) ДМ-АД-315
б) ДМ-ДТВ-315, ДМ-ТВ-315,

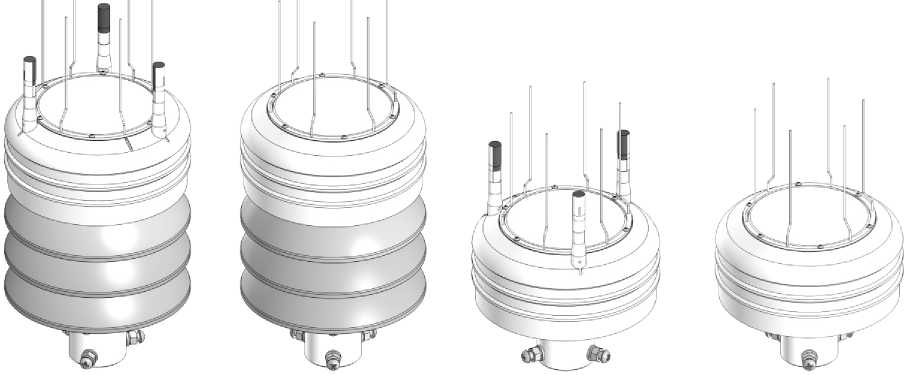

Рисунок 1 - Общий вид всех исполнений с указанием места заводского номера
и знака утверждения типа
Программное обеспечение
Датчики имеют программное обеспечение (ПО) «CWS-315», которое обеспечивает работу датчика, передачу измерений, проверку состояния и настройку датчика.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CWS-315 |
|
Номер версии (идентификационный номер) ПО |
2.х.х.1) |
|
1) Обозначение «х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений атмосферного давления, гПа |
от 300,0 до 1200,0 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа: - при температуре от -2 °С до 0 °С включ. - при температуре св. 0 °С до +40 °С включ.; - при температуре св. +40 °С до +60 °С |
±1,0 ±0,3 ±1,0 |
|
Диапазон измерений температуры воздуха, °С |
от -52 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: - в диапазоне от -52 °С до -40 °С включ.; - в диапазоне св. -40 °С до +60 °С |
±0,3 ±0,2 |
|
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 % |
±2 ±3 |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,3 до 5,0 м/с включ.; - в диапазоне св. 5,0 до 60,0 м/с |
±0,3 ±(0,3+0,02^1)) |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
|
Диапазон измерений количества атмосферных осадков, мм |
от 0,2 до 999 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,05 •X2)) |
|
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 0,2 до 200 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч |
±(0,2+0,0543)) |
|
1) Измеренное значение скорости воздушного потока, м/с. 2) Измеренное значение количества атмосферных осадков, мм. 3) Измеренное значение интенсивности атмосферных осадков, мм/ч. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Напряжение питания постоянного тока, В |
от 18 до 36 | |
|
Потребляемая мощность, Вт, не более |
18 | |
|
Габаритные размеры, мм, не более: |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315, ДМ-ОТВ-315 |
ДМ-СНВ-315, ДМ-АД-315 |
|
-диаметр |
140,0 |
140,0 |
|
-высота |
270,0 |
180,0 |
|
Масса, кг, не более |
1,45 |
1,2 |
|
Интерфейсы связи |
RS-422, RS-485 | |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, кПа |
от -52 до +60 до 100 от 50 до 110 | |
аблица 5 -Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
5000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочной табличке датчика методом металлографики.
Комплектность
аблица 6 - Комплектность датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчик метеорологический* |
ДМ-315 |
1 шт. |
|
Руководство по эксплуатации |
ЦИУЛ.416531.001 РЭ |
1 экз. |
|
Паспорт |
ЦИУЛ.416531.001 ПС |
1 экз. |
|
* Полная комплектация указывается в паспорте в зависимости от исполнения | ||
Сведения о методах измерений
приведены в приложении А руководства по эксплуатации ЦИУЛ.416531.001 РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 147 от 29.01.2026;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’2 - 1-107 Па, утвержденная приказом Росстандарта № 2667 от 05.12.2025;
ЦИУЛ.416531.001 ТУ «Датчик метеорологический ДМ-315. Технические условия».
