Спектрометры энергии гамма-излучения многоканальные MUCHA Nova
| Номер в ГРСИ РФ: | 98939-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Elysia-raytest GmbH", Германия |
Спектрометры энергии гамма-излучения многоканальные MUCHA Nova (далее -MUCHA Nova) предназначены для измерений энергетических спектров гамма-квантов при определении радионуклидной чистоты радиофармацевтических лекарственных препаратов (РФЛП) и активности 137Cs в точечных источниках.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98939-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Спектрометры энергии гамма-излучения многоканальные | ||||||
| Модель | MUCHA Nova | ||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ecd710f2-425c-da9c-2278-18173c84c5d4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка Elysia-raytest GmbH, БЕЛЬГИЯ, Straubenhardt, Benzstraße 4, 75334; Elysia S.A., БЕЛЬГИЯ, Ougrée, Rue du Bois Saint-Jean 23, 4102
Поверка
| Методика поверки / информация о поверке |
МП 2101-059-2026 ГСИ. Спектрометры энергии гамма-излучения многоканальные MUCHA Nova. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98939-26: Описание типа
2026-98939-26.pdf
|
Скачать | 148 КБ | |
|
98939-26: Методика поверки
МП 2101-059-2026
2026-mp98939-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрометры энергии гамма-излучения многоканальные MUCHA Nova (далее -MUCHA Nova) предназначены для измерений энергетических спектров гамма-квантов при определении радионуклидной чистоты радиофармацевтических лекарственных препаратов (РФЛП) и активности 137Cs в точечных источниках.
Описание
Принцип действия MUCHA Nova основан на поглощении энергии гамма-квантов в сцинтилляционном детекторе, формировании электрических импульсов, амплитуда которых пропорциональна поглощенной энергии, последующей цифровой обработке импульсов и получении результатов в виде зависимости числа зарегистрированных гамма-квантов от энергии (энергетического спектра). Вычисление активности 137Cs и других гамма-излучающих радионуклидов в точечных источниках выполняется путем обработки полученных энергетических спектров с учетом эффективности регистрации гамма-квантов и вероятностей испускания гамма-квантов при радиоактивном распаде. Эффективность регистрации гамма-квантов устанавливается при калибровке MUCHA Nova.
MUCHA Nova представляет собой стационарный прибор, в состав которого входят детектирующая система, электронные компоненты и свинцовая защита. Детектирующая система установлена внутри разборной защиты из цельных свинцовых колец для экранирования от внешнего ионизирующего излучения. Детектирующая система, электронные компоненты и свинцовая защита расположены внутри одного корпуса с выдвижной крышкой. Геометрия измерений оптимальна для флаконов с РФЛП и точечных источников. MUCHA Nova поставляется с двумя держателями для флаконов с диаметрами 15 мм и 25 мм и держателем для точечных источников типа ОСГИ. Опционально поставляются держатели для флаконов и источников других размеров по запросу пользователей.
Детектирующая система состоит из сцинтилляционного детектора на основе кристалла NaI(Tl) размером 3х3" и фотоэлектронного умножителя. Основными электронными компонентами являются: источник питания, блок высоковольтного напряжения, усилитель, аналого-цифровой преобразователь, программируемая логическая интегральная микросхема (FPGA), 32-битный центральный процессор MIPS.
Пломбирование MUCHA Nova не предусмотрено.
Нанесение знака поверки на MUCHA Nova не предусмотрено.
Идентификация MUCHA Nova осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится трафаретным методом на пластиковую табличку, расположенную на задней панели корпуса. Формат нанесения заводского номера: XYZWE, где X, Y, Z, W, E - цифры от 0 до 9.

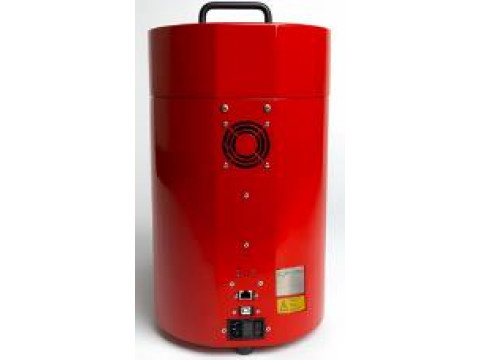

Общий вид MUCHA Nova с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Заводской номер
Рисунок 1 - Общий вид MUCHA Nova с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) MUCHA Nova состоит из встроенного ПО «Mucha Nova» и автономного (внешнего) ПО «Gina X», установленного на персональный компьютер (ПК).
Встроенное ПО «Mucha Nova» записывается во встроенную энергонезависимую память MUCHA Nova на этапе изготовления, обеспечивает функционирование детектирующей системы и электронных устройств, сохранение установленных настроек и передачу информации на внешнее ПО.
Управление работой MUCHA Nova и обработка спектров осуществляется с помощью ПО «Gina X», установленного на ПК. ПК подключается через USB разъем, расположенный в нижней части задней панели корпуса. ПО «Gina X» работает под управлением операционной системы Windows и предназначено для настройки, проверки работоспособности, вывода и обработки данных.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО «Mucha Nova» и ПО «Gina X» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Mucha Nova |
Gina X |
|
Номер версии (идентификационный номер) ПО |
0.XZ* |
10.Y** |
|
* 0 - метрологически значимая часть, «X», «Z» принимают значения от 0 до 9; * * 10 - метрологически значимая часть, «Y» принимает значения от 0 до 9. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики MUCHA Nova
|
Наименование характеристики |
Значение |
|
Диапазон измерений активности 137Cs в точечных источниках*, Бк |
от 103 до 104 |
|
Пределы допускаемой относительной погрешности измерений активности 137Cs в точечных источниках*, % |
±10 |
|
Диапазон энергии регистрируемого гамма-излучения, кэВ |
от 30 до 2000 |
|
Интегральная нелинейность, %, не более |
1,0 |
|
Относительное энергетическое разрешение по гамма-линии 137Cs *, %, не более |
12 |
|
Эффективность регистрации гамма-квантов 137Cs в пике полного поглощения*, %, не менее |
6 |
|
Максимальная входная статистическая загрузка, с-1, не менее |
13000 |
|
* Для точечного источника 137Cs, расположенного на торце детектора | |
Таблица 3 - Основные технические характеристики MUCHA Nova
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
60 |
|
Нестабильность показаний за 8 ч непрерывной работы, %, не более |
2 |
|
Питание осуществляется от сети переменного тока: - напряжение, В |
230+ 23 35 |
|
- частота, Гц |
50+1 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Габаритные размеры, мм, не более: - длина |
430 |
|
- ширина |
250 |
|
- высота |
260 |
|
Масса, кг, не более |
108 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность (при температуре +30 °С), %, не более |
70 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
Таблица 4 - Показатели надежности MUCHA Nova
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации MUCHA Nova методом компьютерной графики.
Комплектность
аблица 5 - Комплектность MUCHA Nova
|
Наименование |
Обозначение |
Количество, шт. |
|
Спектрометр энергии гамма-излучения многоканальный MUCHA Nova |
MUCHA Nova |
1 |
|
Держатель для флаконов |
- |
2* |
|
Держатель для источников типа ОСГИ |
- |
1* |
|
Программное обеспечение на USB-носителе |
Gina X |
1 |
|
Руководство по эксплуатации |
Спектрометры энергии гамма-излучения многоканальные MUCHA Nova. Руководство по эксплуатации. |
1 |
|
Персональный компьютер |
- |
1* |
|
* В соответствии со спецификацией заказа | ||
Сведения о методах измерений
приведены в разделе «Основные операции» документа «Спектрометры энергии гамма-излучения многоканальные MUCHA Nova. Руководство по эксплуатации».
Применение MUCHA Nova в сфере государственного регулирования обеспечения единства измерений для измерений активности гамма-излучающих радионуклидов осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
Стандарт предприятия изготовителя Elysia S.A., Бельгия.
