Весы платформенные неавтоматического действия ВПН

Назначение

Весы платформенные неавтоматического действия ВПН (далее - весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей электронного весоизмерительного устройства. Результаты измерений посредством цифровых интерфейсов могут быть переданы на персональный компьютер (далее - ПК), программируемый логический контроллер, терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011) или вторичный дисплей (Т.2.2.6.Ь ГОСТ OIML R 76-1-2011).

Весы имеют модульную конструкцию.

Грузоприемное устройство (далее - ГПУ) состоит из одной или нескольких секций, представляющих собой металлоконструкцию для размещения на них объекта измерений. Каждая секция опирается на тензорезисторные весоизмерительные датчики (далее - датчики), совместно образующие грузоприемную(ые) платформу(ы) при этом соседние секции могут иметь общие точки опоры на датчики. ГПУ устанавливается на железобетонном фундаменте или на другом жестком специально подготовленном основании. ГПУ оснащено узлами встройки (крепления) датчиков.

Электронное весоизмерительное устройство представляет  собой индикатор

(п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству напрямую или через соединительную коробку.

ГПУ весов, в зависимости от технических особенностей объекта измерений, может быть оснащено дополнительными элементами и приспособлениями (например, ложементы, опоры, ограничители) для размещения и устойчивой фиксации объекта измерений.

Датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные С, модификации С16А; C16i (регистрационный № 60480-15);

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZS (регистрационный № 75819-19).

Электронные весоизмерительные устройства, используемые в составе весов:

- прибор весоизмерительный WTX110, изготовитель Hottinger Baldwin Messtechnik GmbH, Германия, может быть оснащен модулем аналого-цифрового преобразования ADM (WTX110-A) или модулем обработки цифровых данных DWB (WTX110-D) для работы соответственно с аналоговыми или цифровыми датчиками весоизмерительными тензорезисторными и/или.

- контроллер Matrix, изготовитель - АО «КЕМЕК ИНЖИНИРИНГ», г. Москва, может включать в себя устройство обработки аналоговых данных (LDU-78.1, изготовитель Flintec GmbH) для работы с аналоговыми датчиками весоизмерительными тензорезисторными.

Общий вид ГПУ представлен на рисунках 1, электронных весоизмерительных устройств - на рисунке 2.

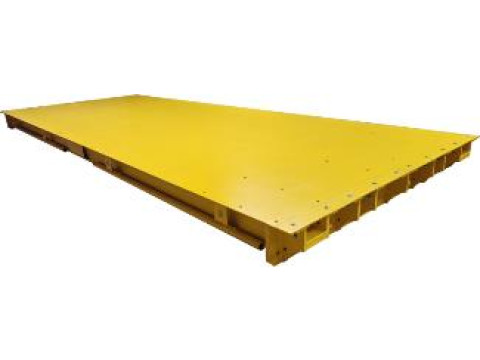

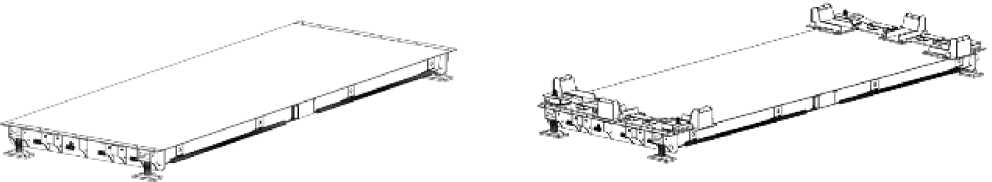

Рисунок 1 - Общий вид исполнений секций (платформ) ГПУ весов

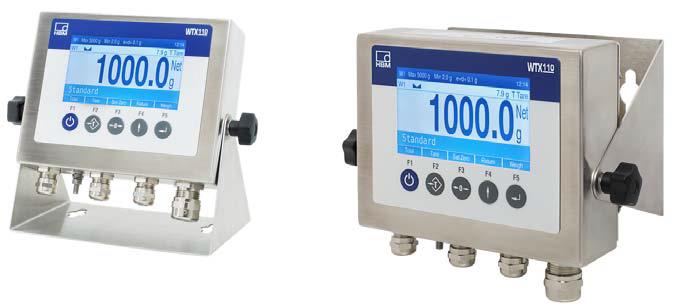

WTX110

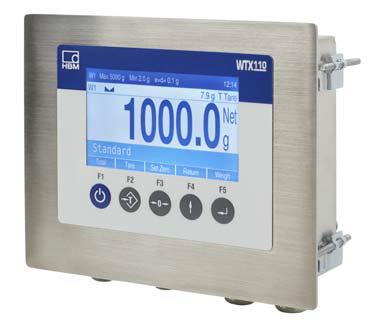

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Matrix

Для предотвращения несанкционированного доступа к внутренним частям и защиты от изменений параметров настройки и регулировки весов, корпус индикатора (терминала) и/или переключатель настройки (если применимо) и соединительной коробки пломбируются свинцовой или пластиковой пломбой, или пломбой в виде разрушаемой наклейки. Схемы пломбировки приведены на рисунках 3 - 4 (где 1 - пломба в виде разрушаемой наклейки, 2 - свинцовая или пластиковая пломба).

1 или 2              2

Рисунок 3 - Схемы пломбировки Matrix (слева) и соединительной коробки (справа)

Переключатель настройки и регулировки W1 модуля ADM

W1

1      4

Переключатель настройки и регулировки W1 модуля DWB

W1

W1

положение «параметры защищены»

положение «параметры не защищены»

1

положение

положение

«параметры

«параметры не

защищены»

защищены»

Рисунок 4 - Схема пломбировки переключателя настройки и регулировки (W1) модуля ADM (WTX110-A) и модуля DWB (WTX110-D)

Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), а также исполнением ГПУ и электронного весоизмерительного устройства, и имеют следующие обозначения: ВПН-[1]-[2]-[3]-[4], где:

[1] - Условное обозначение количества диапазонов взвешивания:

Д - многодиапазонные весы;

И - многоинтервальные весы;

1 - однодиапазонные весы;

[2] - Значение максимальной нагрузки (Мах), т:

- для однодиапазонных весов: 10; 15; 20; 25; 30; 40; 50; 60; 80; 100; 150; 200;

- для многодиапазонных весов (Max1 (диапазон W1)/Max2 (диапазон W2)): 15/20;

20/30; 30/40; 30/50; 30/60; 40/60; 40/80; 50/80; 50/100; 60/100; 60/150; 80/150; 100/150; 100/200; 150/200;

- для многоинтервальных весов (Max1/Max2): 10/25; 15/25; 20/40; 30/40; 30/50; 40/80; 60/80; 60/100; 100/150; 100/200;

[3] - Значение поверочного интервала (е), кг:

- для однодиапазонных весов: 5; 10; 20; 50; 100;

- для многодиапазонных весов (e1 (диапазон W1)/e2 (диапазон W2)): 5/10; 10/20; 20/50, 50/100;

- для многоинтервальных весов (e1/e2): 5/10; 10/20; 20/50, 50/100;

[4] - Условное обозначение датчиков в составе весов:

- А1 - датчики С16А;

- А2 - датчики ZS;

- Ц1 - датчики C16i.

Маркировочная табличка (обязательная маркировка) весов выполнена в виде наклейки, разрушаемой при ее снятии, крепится на боковую поверхность рамы ГПУ и содержит следующие основные данные, нанесенные типографским методом:

- наименование или товарный знак изготовителя;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской номер (комбинация буквенных и цифровых символов, разделенных знаками препинания);

- класс точности по ГОСТ OIML R 76-1-2011;

- максимальная нагрузка;

- минимальная нагрузка;

- поверочный интервал (e);

- месяц и год изготовления.

Кроме того, основные метрологические характеристики (Max, Min, e, d) также отображаются на дисплее при работе весов.

<|КЕМЕК

ВЕСЫ ПЛАТФОРМЕННЫЕ НЕАВТОМАТИЧЕСКОГО ДЕЙСТВИЯ

ВПН-1-40-10-А2

Мах   |    40 т   ~|

Min       0,2т   |

e=d       10 кг

Класс точности (jlT) (средний)

Т= |-100% Мах t -30°С / 440°с]

Заводской номер

Дата изготовления ||

Акционерное общество «КЕМЕК ИНЖИНИРИНГ», г. Москва URL: https://www.kemeke.ru ♦ тел.:+7 (916) 600-10-68 ♦ e-mail: service@kemeke.ru

б) многодиапазонные весы

а) однодиапазонные весы

в) многоинтервальные весы

Рисунок 5 - Общий вид (примеры) маркировочных табличек

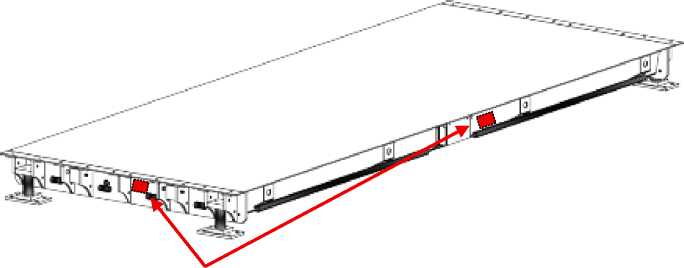

Рисунок 6 - Место крепления маркировочной таблички на раме секции (платформы) ГПУ

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, находится в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой и метрологически незначимой частей.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Защита WTX110 от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик событий.

Идентификационные данные ПО WTX110 отображаются на дисплее при включении весов и доступны для просмотра при переходе в раздел меню «Software ID» в формате «ID:              /V . . », где «             » - восьмизначный цифровой номер версии

операционной системы и «V_._._» - идентификационный номер версии ПО весов и приведены в таблице 1.

Корпус Matrix пломбируется, что препятствует смене устройства памяти с установленным на нем ПО, а также делает невозможным несанкционированный доступ к метрологически значимым настройкам и сохраненным результатам измерений. Кроме того, доступ к изменению метрологически значимых параметров Matrix осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик событий.

Метрологически значимой частью ПО контроллера Matrix является программный модуль «Matrix_lib», представляющий собой набор функций, обеспечивающих настройку и хранение метрологических параметров весов, калибровку измерительных каналов, определение значений массы, выполнение операций обнуления, тарирования и печати, а также передачу этих данных на периферийные и внешние устройства.

Программный модуль «MatrixDEF» обеспечивает защищенный интерфейс для изменения метрологических параметров и калибровки средства измерений с помощью вызова соответствующих функций модуля «Matrix_Lib», а также предоставляет удобный графический интерфейс пользователя для конфигурирования.

Программный модуль «MatrixAPP» - получает текущие измеренные значения от модуля «Matrix_Lib» и реализует пользовательский интерфейс позволяющий, автоматизировать процесс сбора, хранения и поиска информации, а также управления процессом взвешивания.

Идентификационные данные ПО «Matrix_lib» и LDU-78.1 (если применимо) могут быть

ИНФО

просмотрены в пользовательском окне программы после нажатия иконки        .

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011                      III (средний)

Диапазон уравновешивания тары                                 от Min до Мах(г)

Модификации весов, максимальная нагрузка Мах (Махi), поверочный интервал е (ei), число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3 - Метрологические характеристики многодиапазонных весов

1)Только при использовании датчиков со значением параметра Z и/или с числом поверочных интервалов Птах не менее 4000 и оснащении места установки средствами защиты от атмосферных воздействий.

Параметр Z - невозврат выходного сигнала при минимальной статической нагрузке весоизмерительного датчика и наименьшем поверочном интервале е 1 весов (Z=Emax/(2OR) ).

Таблица 4 - Метрологические характеристики многоинтервальных весов

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносят на маркировочную табличку, расположенную на раме ГПУ весов и/или корпусе электронного весоизмерительного прибора, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Порядок работы» документа ВПН.ОРТО.002-РЭ «Весы платформенные неавтоматического действия ВПН. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-006-73878124-2025 «Весы платформенные неавтоматического действия ВПН.

Технические условия».
