Системы газоаналитические MOD-1004 IR
| Номер в ГРСИ РФ: | 98955-26 |
|---|---|
| Производитель / заявитель: | ООО «МОДКОН», г. Омск |
Системы газоаналитические MOD-1004 IR (далее - системы) предназначены для непрерывного измерения содержания оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида углерода (CO2), диоксида серы (SO2), кислорода (О2), паров воды (Н2О) в газовых средах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98955-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Системы газоаналитические | ||||||
| Модель | MOD-1004 IR | ||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3a312641-0603-f5a9-2302-36f32f28a8ae | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МОДКОН», РОССИЯ, 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-647-2025 ГСИ. Системы газоаналитические MOD-1004 IR. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98955-26: Описание типа
2026-98955-26.pdf
|
Скачать | 334.8 КБ | |
|
98955-26: Методика поверки
МП-647-2025
2026-mp98955-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Системы газоаналитические MOD-1004 IR (далее - системы) предназначены для непрерывного измерения содержания оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида углерода (CO2), диоксида серы (SO2), кислорода (О2), паров воды (Н2О) в газовых средах.
Описание
Системы представляют собой поточные приборы, осуществляющие измерение содержания от 1 до 8 компонентов газа.
Принцип действия систем основан на ИК-спектроскопии и фильтровой корреляции газов. Оптический луч, испускаемый ИК-источником, проходит через измерительную камеру и фокусируется в детекторе ИК-излучения. Каждый газ, сквозь который проходит этот световой луч, поглощает его на определенных длинах волн, установленных для него. Фильтр подавления помех, ограничивающий конкретный участок волны, установлен на оптическом пути перед измерительной камерой.
Конструктивно системы представляют собой корпус, в котором расположены:
- аналитический обогреваемый модуль;
- электрическая система контроля;
- человеко-машинный интерфейс (ЧМИ).
Системы обеспечивают выходные сигналы:
- унифицированный аналоговый сигнал по току от 4 до 20 мА;
- цифровые выходы: RS-422, RS-232, RS-485, RJ45, USB.
Общий вид систем приведен на рисунке 1.
Нанесение знака поверки на системы не предусмотрено.
Системы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся на идентификационную табличку (рисунок 2), закрепленную на фронтальной панели системы, методом лазерной гравировки.
Пломбирование от несанкционированного доступа не предусмотрено.

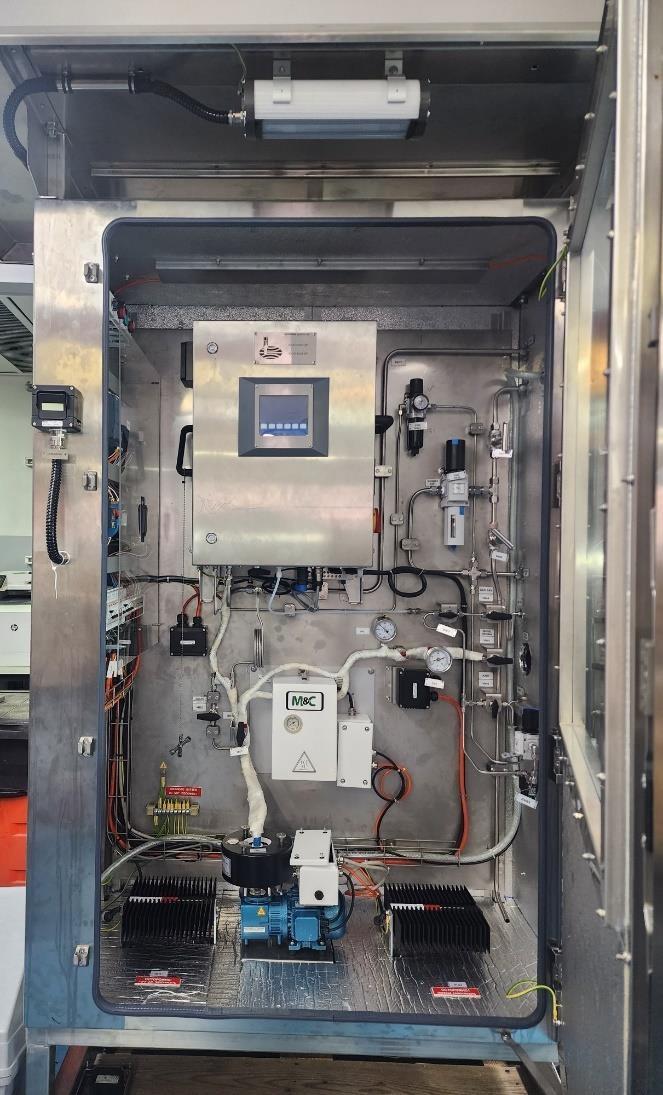

Рисунок 1 - Общий вид системы
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Системы имеют встроенное программное обеспечение (далее - ПО), которое выполняет следующие функции:
- отображение результатов измерения;
- передача результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи (RS 232/422/Ethernet).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MIR9000H |
|
Номер версии (идентификационный номер ПО), не ниже |
3.8.а |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон1) измерений содержания определяемого компонента |
Поддиапазон1) измерений содержания определяемого компонента |
Пределы допускаемой погрешности | ||
|
массовой концентрации, мг/м3 |
объемной доли, % |
приведенной2), % |
относитель -ной, % | ||
|
Оксид углерода (СО) |
от 0 до 200 мг/м3 |
от 0 до 20 включ. |
- |
±10 |
- |
|
св. 20 до 200 включ. |
- |
- |
±10 | ||
|
от 0 до 500 мг/м3 |
от 0 до 50 включ. |
- |
±8 |
- | |
|
св. 50 до 500 |
- |
- |
±8 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 100 включ. |
- |
±5 |
- | |
|
св. 100 до 1000 |
- |
- |
±5 | ||
|
Оксид азота (NO) |
от 0 до 200 мг/м3 |
от 0 до 20 включ. |
- |
±10 | |
|
св. 20 до 200 |
- |
- |
±10 | ||
|
от 0 до 500 мг/м3 |
от 0 до 50 включ. |
- |
±10 |
- | |
|
св. 50 до 500 |
- |
- |
±10 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 100 включ. |
- |
±8 |
- | |
|
св. 100 до 1000 |
- |
- |
±8 | ||
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон1) измерений содержания определяемого компонента |
Поддиапазон1) измерений содержания определяемого компонента |
Пределы допускаемой погрешности | ||
|
массовой концентрации, мг/м3 |
объемной доли, % |
приведенной2), % |
относитель -ной, % | ||
|
Диоксид азота (NO2) |
от 0 до 200 мг/м3 |
от 0 до 20 включ. |
- |
±10 | |
|
св. 20 до 200 |
- |
- |
±10 | ||
|
от 0 до 500 мг/м3 |
от 0 до 50 включ. |
- |
±10 |
- | |
|
св. 50 до 500 |
- |
- |
±10 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 100 включ. |
- |
±8 |
- | |
|
св. 100 до 1000 |
- |
- |
±8 | ||
|
Диоксид углерода (CO2) |
от 0 до 5 % |
- |
от 0 до 0,5 включ. |
±4 |
- |
|
- |
св. 0,5 до 5 |
- |
±4 | ||
|
от 0 до 10 % |
- |
от 0 до 1 включ. |
±4 |
- | |
|
- |
св. 1 до 10 |
- |
±4 | ||
|
Диоксид серы (SO2) |
от 0 до 200 мг/м3 |
от 0 до 20 включ. |
- |
±10 |
- |
|
св. 20 до 200 |
- |
- |
±10 | ||
|
от 0 до 500 мг/м3 |
от 0 до 50 включ. |
- |
±10 |
- | |
|
св. 50 до 500 |
- |
- |
±10 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 100 включ. |
- |
±8 |
- | |
|
св. 100 до 1000 |
- |
- |
±8 | ||
|
от 0 до 2500 мг/м3 |
от 0 до 200 включ. |
- |
±8 |
- | |
|
св. 200 до 2500 |
- |
- |
±8 | ||
|
Кислород (О2) |
от 0 до 10 % |
- |
от 0 до 1 включ. |
±6 |
- |
|
- |
св. 1 до 10 |
- |
±6 | ||
|
от 0 до 21 % |
- |
от 0 до 5 включ. |
±5 |
- | |
|
- |
св. 5 до 21 |
- |
±5 | ||
|
Пары воды (Н2О) |
от 0 до 30 % |
- |
от 0 до 3 включ. |
±10 |
- |
|
- |
св. 3 до 24 включ. |
- |
±10 | ||
|
- |
св. 24 до 30 |
- |
±20 | ||
1) Определяемые компоненты и диапазоны измерений определяются при заказе,
устанавливаются изготовителем и указываются в паспорте на систему.
2) Приведенная к верхнему пределу поддиапазона измерений.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
710х294х558 |
|
Масса, кг, не более |
40 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 50 |
|
Потребляемая электрическая мощность, Вт, не более |
300 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа |
от +5 до +35 (от -49 до +40 при установке в шкаф) 95 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной гравировки и на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность поставки систем приведена в таблице 5.
Таблица 5 - Комплект поставки систем
|
Наименование |
Обозначение |
Количество |
|
Система газоаналитическая MOD-1004 IR |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации и запуску |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Инструкции по эксплуатации» документа «Системы газоаналитические MOD-1004 IR. Руководство по эксплуатации и запуску».
Нормативные документы
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 21.11.2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.53-006-66965064-2023 «Системы газоаналитические MOD-1004 IR / MOD-1004 IR Ex. Технические условия».
