Индикаторы часового типа с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | 98956-26 |
|---|---|
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
|
98956-26: Описание типа
2026-98956-26.pdf
|
Скачать | 428.8 КБ |
Индикаторы часового типа с ценой деления 0,01 мм (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98956-26 | ||||||||||||
| Действует | по 15.07.2031 | ||||||||||||
| Наименование | Индикаторы часового типа с ценой деления 0,01 мм | ||||||||||||
| Модификации |
ИЧ02 ИЧ05 ИЧ10 ИЧ25 |
||||||||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 47dad8ca-7eea-dbb4-798e-fe1d4b7a23bf | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КИТАЙ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI; ООО ТД «ИТО-Туламаш», РОССИЯ, 119121, г. Москва, вн.тер.г. Муниципальный округ Хамовники, пер. 1-й Тружеников, д. 12, стр. 2, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МИ 2192-92 ГСИ. Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98956-26: Описание типа
2026-98956-26.pdf
|
Скачать | 428.8 КБ |
Описание типа
Назначение
Индикаторы часового типа с ценой деления 0,01 мм (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Принцип действия основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства. Индикаторы могут выпускаться с креплением за ушко так и без него, могут быть оснащены передвижными указателями пределов поля допуска, а также регулировочным винтом.
Индикаторы выпускаются в модификациях ИЧ02, ИЧ05, ИЧ10, ИЧ25 отличающиеся диапазонами измерений, внешним видом.
□ТгО wJ
Товарный знак или 4наносится на циферблат или корпус индикатора
краской или методом лазерной гравировки, а также на паспорт типографским методом. Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на корпус индикатора краской или лазерной маркировкой в местах, указанных на рисунке 3.
Общий вид индикаторов указан на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

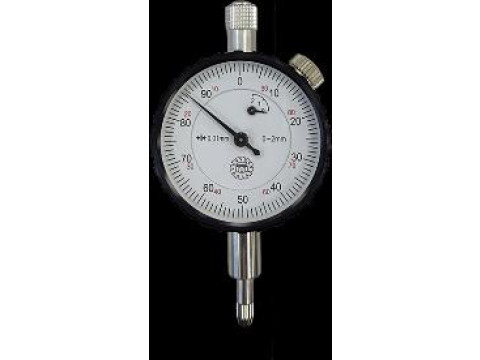

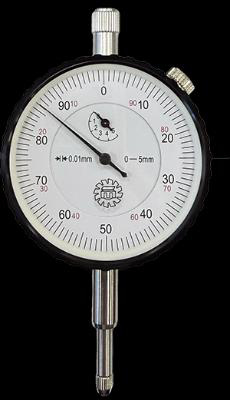

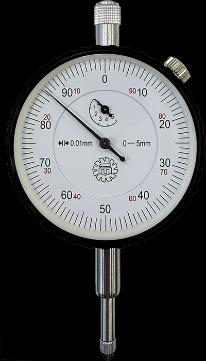

Рисунок 1 - Общий вид индикаторов
Товарный знак

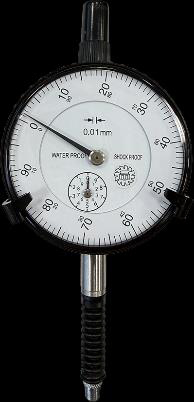

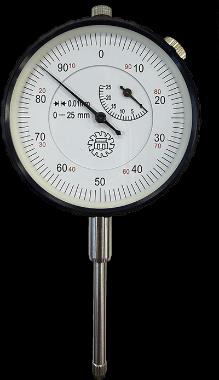

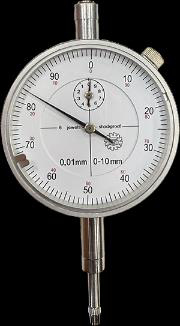

Рисунок 2 - Общий вид индикаторов
Заводской номер
Рисунок 3 - Место нанесения заводского номера
Технические характеристики
Таблица - Метрологические характеристики_____
|
Класс точности* |
Наибольшая разность погрешностей индикатора**, мкм |
Размах показаний индикатора для диапазона измерений, мкм |
Вариация показаний индикатора для диапазона измерений, мкм | |||||||
|
на любом участке диапазона измерений, мм |
во всем диапазоне измерений, мм | |||||||||
|
Д 0,1 |
Д 1 |
Д 2 |
Д 5 |
Д 10 |
Д 25 |
до 10 мм |
св. 10 мм |
до 10 мм |
св.10 мм | |
|
0 |
4 |
8 |
10 |
12 |
15 |
22 |
3 |
5 |
2 |
5 |
|
1 |
6 |
10 |
12 |
16 |
20 |
30 |
3 |
6 |
3 |
6 |
|
* Класс точности указывается в паспорте * * Под наибольшей разностью погрешностей индикатора понимают алгебраическую разность ординат между самой высокой и самой низкой точек кривой погрешностей индикатора в пределах: любого участка и во всем диапазоне измерений как при прямом, так и при обратном ходе измерительного стержня | ||||||||||
Таблица 2 - Технические характеристики индикаторов
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Присоединительный диаметр гильзы, мм |
8h7(8-0.022) |
|
Отклонение от цилиндричности присоединительного диаметра гильзы, мкм, не более |
8 |
|
Общий ход измерительного стержня превышает рабочий, мм, не менее чем на, для индикаторов с диапазонами измерений: от 0 до 2 мм; от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. |
0,3 0,5 1,0 |
|
Наибольшее измерительное усилие при прямом ходе , Н от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. |
1,5 3,0 |
|
Колебание измерительного усилия при прямом ходе или обратном ходе, Н от 0 до 2 мм; от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. |
0,4 0,6 1,8 |
|
Колебание измерительного усилия при изменении направления движения измерительного стержня, Н от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. |
0,5 1,0 |
|
Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел шкалы, не более, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. |
0,5 1,5 |
|
Длина деления шкалы, мм, не менее |
1 |
Продолжение таблицы 2
|
1 |
2 |
|
Ширина штрихов, мм, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм |
от 0,15 до 0,25 от 0,15 до 0,35 |
|
Ширина стрелки в части, которая находится над шкалой, мм |
от 0,15 до 0,20 |
|
Расстояние между концом стрелки и циферблатом, мм, не более |
0,7 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы, мкм, не более. |
0,63 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 рабочей поверхности измерительного наконечника, мкм, не более |
0,10 |
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Диапазон измерений, мм |
Наибольший диаметр циферблата отсчетного устройства индикатора, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более* |
Масса, кг, не более |
|
ИЧ02 |
от 0 до 2 |
42 |
42х23х100 |
0,12 |
|
ИЧ05 |
от 0 до 5 |
60 |
60х24х115 |
0,18 |
|
ИЧ10 |
от 0 до 10 |
60 |
60х24х115 |
0,18 |
|
ИЧ25 |
от 0 до 25 |
100 |
100х30х180 |
0,30 |
|
* - габаритные размеры указаны без учета длины ушка (при его наличии) | ||||
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта индикатора.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
