Хромато-масс-спектрометры газовые тандемные с тройным квадруполем Атомикс (далее - хромато-масс-спектрометры) предназначены для разделения сложных смесей на компоненты и измерений их следовых количеств в образцах природного и искусственного происхождения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98957-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Хромато-масс-спектрометры газовые тандемные с тройным квадруполем | ||||||
| Модель | Атомикс | ||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 30a15560-5326-c52f-4d48-597a74a3317d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТД «ХИММЕД», РОССИЯ, 142100, Московская область, г.о. Подольск, г. Подольск, ул. Бронницкая, д. 5
Поверка
| Методика поверки / информация о поверке |
ИМТ-МП-0074-2026 ГСИ. Хромато-масс-спектрометры газовые тандемные с тройным квадруполем Атомикс. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98957-26: Описание типа
2026-98957-26.pdf
|
Скачать | 107.8 КБ | |
|
98957-26: Методика поверки
ИМТ-МП-0074-2026
2026-mp98957-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Хромато-масс-спектрометры газовые тандемные с тройным квадруполем Атомикс (далее - хромато-масс-спектрометры) предназначены для разделения сложных смесей на компоненты и измерений их следовых количеств в образцах природного и искусственного происхождения.
Описание
Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.
В состав хромато-масс-спектрометров входят:
- хроматограф газовый Маэстро ГХ;
- масс-спектрометрический детектор с тройным квадруполем Атомикс.
Образовавшийся в ходе ионизации ионный луч фокусируется на оси и вводится в квадрупольный масс-фильтр с помощью небольшого ускоряющего напряжения.
Квадрупольные масс-фильтры относятся к анализаторам динамического типа и состоят из четырёх параллельных стержней круглого сечения. Противоположные стержни электрически соединены и находятся под напряжением, складывающимся из компоненты постоянного тока и радиочастотной компоненты. Вторая пара стержней имеет равную по величине, но противоположную по знаку компоненту постоянного тока, а фаза радиочастотной компоненты сдвинута на 180°.
Разделение ионов в квадрупольном анализаторе по удельным зарядам происходит при прохождении ионов через область постоянного и переменного электрических полей. Часть ионов может иметь ограниченную амплитуду колебаний, в то время как амплитуда колебаний другой части неограниченно возрастает со временем. Ионы с ограниченной амплитудой проходят на детектор и их интенсивность (ток ионов) регистрируется в виде пика. Ионы с нестабильными траекториями сталкиваются в конечном итоге со стержнями квадруполя и тем самым не попадают на детектор.
Общий вид хромато-масс-спектрометров представлен на рисунке 1. Общий вид идентификационной этикетки представлен на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр хромато-масс-спектрометров, указан в виде цифрового обозначения, состоящего из арабских цифр, наносится на идентификационную этикетку, расположенную на задней панели корпуса, методом полиграфической печати.
Пломбирование хромато-масс-спектрометров не предусмотрено. Доступ ко внутренним частям возможен только при наличии специализированного инструмента. Нанесение знака поверки на хромато-масс-спектрометры не предусмотрено.

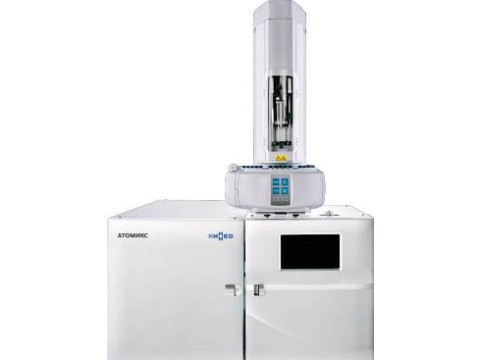

Рисунок 1 - Общий вид хромато-масс-спектрометров
Рисунок 2 - Идентификационная этикетка хромато-масс-спектрометров с указанием места нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав хромато-масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, выдавать отчет с результатами анализа, проводить самодиагностику.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО хромато-масс-спектрометров приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Атомикс |
|
Номер версии (идентификационный номер) ПО, не ниже |
Ver:01 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом при мониторинге множественных реакций MRM при дозировании 10 пг гексахлорбензола, не менее |
2000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения (ОСКО) выходного сигнала, % - по площади пика - по времени удержания |
4 2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовых чисел, а.е.м. |
от 10 до 1200 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
710 |
|
- глубина |
1000 |
|
- высота |
980 |
|
Масса, кг, не более |
110 |
аблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
2000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, а также на идентификационную этикетку методом полиграфической печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хромато-масс-спектрометр газовый тандемный с тройным квадруполем в составе: |
Атомикс |
1 |
|
- хроматограф газовый; - масс-спектрометрический детектор с |
Маэстро ГХ |
1 |
|
тройным квадруполем |
Атомикс |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Насос форвакуумный |
- |
1 |
|
Комплект ЗИП |
- |
1 |
Сведения о методах измерений
приведены в разделе 5 «Запуск оборудования и его остановка» руководства по эксплуатации.
Применение хромато-масс-спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.60.12-001-62112778-2025 «Хромато-масс-спектрометры газовые тандемные с тройным квадруполем Атомикс. Технические условия».
