Дозаторы пипеточные механические с переменным объемом

Назначение

Дозаторы пипеточные механические с переменным объемом (далее - дозаторы) предназначены для измерений объема жидкостей, динамическая вязкость которых не превышает 1,3-10-3 Па^с.

Описание

Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике варьируемого вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном калибровочном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.

Дозаторы представляют собой механические поршневые одноканальные устройства с переменным объемом доз.

Дозаторы выпускаются в девяти модификациях: LH0301001 (0,1 - 2 мкл) (коричневый), LH0301002 (0,5 - 10 мкл) (оранжевый), LH0301003 (2 - 20 мкл) (фиолетовый), LH0301004 (5 - 50 мкл) (зеленый), LH0301005 (10 - 100 мкл) (синий), LH0301006 (20 - 200 мкл) (голубой), LH0301007 (0,1 - 1 мл) (красный), LH0301008 (1 - 5 мл) (желтый), LH0301009 (1 - 10 мл) (серый), отличающихся диапазоном измерений объемов дозирования, дискретностью установки объема дозы и метрологическими характеристиками. Дозаторы оснащены управляющими кнопками разных цветов, позволяющие идентифицировать модификацию дозатора.

Значение объема дозы дозаторов задается вращением оси плунжера при помощи рабочей кнопки и отображается на цифровом счетчике, встроенном в ручку дозаторов.

Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъёмность наконечников.

Регулировка дозаторов выполняется при температуре (20±3) °С гравиметрическим методом.

Общий вид дозаторов приведен на рисунке 1.

Серийный номер, имеющий буквенно-цифровой формат, наносится на корпус дозатора методом термопечати, либо другим заводским способом, гарантирующим сохранность номера в процессе эксплуатации, а также на маркировочную этикетку типографским способом. Места нанесения серийного номера приведены на рисунках 2 и 3.

Общий вид маркировочных этикеток и место нанесения знака утверждения типа показаны на рисунке 3.

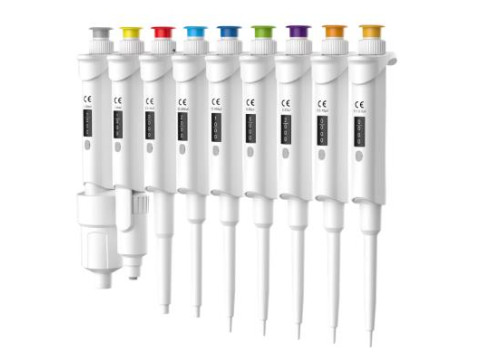

Рисунок 1 - Общий вид дозаторов без наконечников

Место нанесения серийного номера

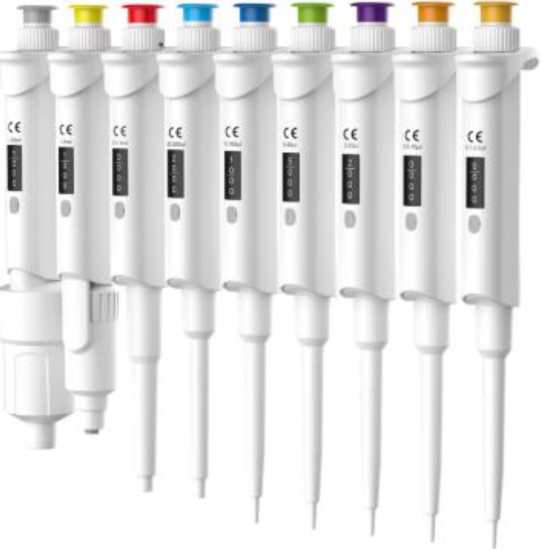

Рисунок 2 - Место нанесения серийного номера (на примере модификации LH0301009 (1 - 10 мл)) и общий вид дозаторов с наконечниками

ДОЗАТОР ПИПЕТОЧНЫЙ МЕХАНИЧЕСКИЙ С ПЕРЕМЕННЫМ ОБЪЁМОМ _

Срсж службы; 6 лег

Место

Место

нанесения серийного номера

(ГуйнчнГту Фор И'с Сааитифнк Ко., ГТтд). Китай

Адак: Z4bMn No. В1, ЯП Floor. Building С. №.2, IRuitai ReMd, Guangzhou Hi-tech Industrial DfltfiHapmarvt Zone, Guangzhou City, Guangdong Province, China.

(ЗнБиан №. Bl. 5-й Этаж, Зданий С. №2, улица

Руйтэй, Гуанчжоу высонотелнопогимная промышленная эона, Город Гуанчжоу, Провинции Гуандун Кмтаи|

нанесения

знака

утверждения

типа

Уполномоченный представитель в РФ:

ООО “ТИТ"

Юридичкким адрос: 3&ЭД31, Ставропольским кран,

Г.О. город Ставрополь,. г. Ставрополь, ул Горнм, д. 47а

Рисунок 3 - Общий вид маркировочных этикеток на упаковке дозатора и место нанесения знака утверждения типа

Пломбирование дозаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Технические характеристики

В таблице 1 применяются следующие сокращения наименований:

1) Пределы допускаемой систематической составляющей основной относительной погрешности - далее в таблицах «Погрешность»;

2) Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности - далее в таблицах «СКО».

Пределы допускаемой систематической составляющей основной относительной погрешности 80х и предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности 50х для значений измеряемых объемов дозирования в диапазоне от 0,1- Утах до Утах устанавливают согласно формулам

—' 50таХ, %

х      Vx       /лал

Q   _ VmflX в Q       Q1

0х — V    0тал, С

х

где Утах - максимальное значение объема из диапазона измерений дозатора; 80тах - пределы допускаемой систематической составляющей основной относительной погрешности, установленные для максимального значения объема из диапазона измерений дозатора, %; Ух - значение измеряемого объема дозатора; S0max - предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, установленный для максимального значения объема из диапазона измерений дозатора, %.

аблица 1 - Метрологические характеристики

Примечание - Метрологические характеристики дозаторов подтверждены при использовании оригинальных наконечников изготовителя компании Guangzhou Four E’s Scientific Co., Ltd., Китай.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности и долговечности

Знак утверждения типа

наносится на маркировочную этикетку на упаковке с дозатором методом термопечати или в виде наклейки, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность дозаторов

Сведения о методах измерений

приведены в разделе «Рекомендации по эксплуатации» документа: «Дозаторы пипеточные механические с переменным объемом. Руководство по эксплуатации на медицинское изделие».

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 26 сентября 2022 г. № 2356;

Стандарт предприятия компании Guangzhou Four E’s Scientific Co., Ltd, Китай.
