Газоанализаторы кислорода ЭКОН-МП
| Номер в ГРСИ РФ: | 98967-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "ЭКОН", г.Обнинск |
Газоанализаторы кислорода ЭКОН-МП (далее по тексту - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода в отходящих дымовых газах и последующей передачи сигнала в автоматизированную систему управления оптимальным режимом сжигания топлива.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98967-26 | |||||||||
| Действует | по 15.07.2031 | |||||||||
| Наименование | Газоанализаторы кислорода | |||||||||
| Модель | ЭКОН-МП | |||||||||
| Модификации |
ЭКОН-МП ЭКОН-МП-ВТ |
|||||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7a6b2035-ebd6-fa5a-5030-afd318517038 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ЭКОН», РОССИЯ, 249037, Калужская обл., г. Обнинск, ул. Лесная, д. 9
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1686-205-2025 ГСИ. Газоанализаторы кислорода ЭКОН-МП. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98967-26: Описание типа
2026-98967-26.pdf
|
Скачать | 236.8 КБ | |
|
98967-26: Методика поверки
РТ-МП-1686-205-2025
2026-mp98967-26.pdf
|
Скачать | 1016.1 КБ |
Описание типа
Назначение
Газоанализаторы кислорода ЭКОН-МП (далее по тексту - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода в отходящих дымовых газах и последующей передачи сигнала в автоматизированную систему управления оптимальным режимом сжигания топлива.
Описание
Принцип действия газоанализаторов основан на измерении ЭДС твёрдоэлектролитной ячейки, возникающей вследствие различия парциального давления кислорода в сравнительной и анализируемой газовых смесях. В качестве сравнительной газовой смеси используется воздух.
Газоанализаторы состоят из датчика и электронного блока (далее - ЭБ), соединённых кабелем. Часть датчика, включающая чувствительный элемент с нагревателем (далее - ЧЭ), вводится в анализируемую среду, другая часть остается вне рабочей среды и служит для крепления и связи с ЭБ. ЧЭ датчика состоит из твёрдого электролита на основе диоксида циркония.
ЭБ имеет токовый выход унифицированного аналогового сигнала и цифровой интерфейс RS-485 с поддержкой протокола обмена MODBUS ASCII для подключения к системам управления режимами работы котлоагрегатов или к записывающим устройствам. Номинальная функция преобразования аналогового выходного сигнала от входного сигнала (объёмной доли кислорода) линейная. На передней панели ЭБ расположены органы управления и средства отображения температуры нагревателя ЧЭ и объёмной доли кислорода.
Газоанализаторы выпускаются в двух модификациях: ЭКОН-МП и ЭКОН-МП-ВТ.
Газоанализаторы ЭКОН-МП-ВТ конструктивно отличаются от газоанализаторов ЭКОН-МП наличием на датчике специального заборного устройства с металлическим или керамическим защитным чехлом и предназначены для работ в условиях высоких температур, достигающих 1600 °С.
Общий вид газоанализаторов представлен на рисунках 1 и 2. На корпусе ЭБ нанесено название модификации: газоанализатор кислорода ЭКОН-МП или газоанализатор кислорода ЭКОН-МП-ВТ.
Заводской номер ЭБ, состоящий из арабских цифр, наносится на маркировочную табличку, размещённую в нижней части корпуса ЭБ, методом УФ-печати (пример маркировочной таблички приведен на рисунке 3). Заводской номер датчика, состоящий из арабских цифр и букв русского алфавита, наносится на фланец датчика методом ударного клейма (рисунок 4). Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру ЭБ. Сведения о заводском номере датчика, входящего в состав средства измерений, указывают в паспорте.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Для газоанализаторов предусмотрена пломбировка в виде защитной наклейки, которая наносится на один из крепёжных винтов на ЭБ (рисунок 2).

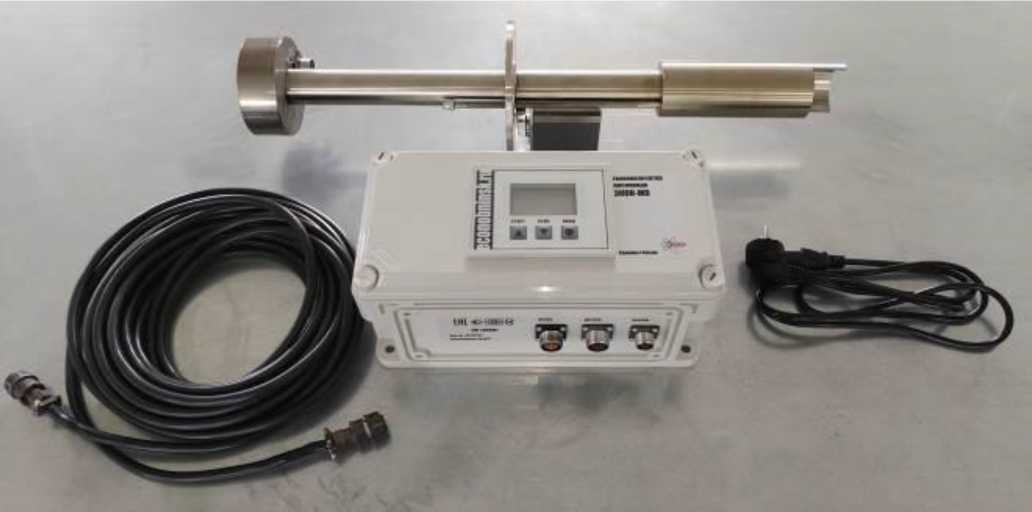

Рисунок 1 - Общий вид газоанализаторов кислорода ЭКОН-МП
Место нанесения пломбы в виде наклейки

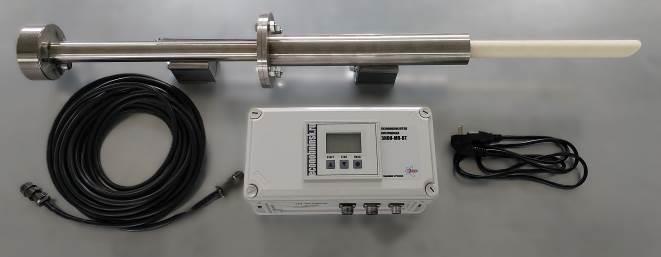

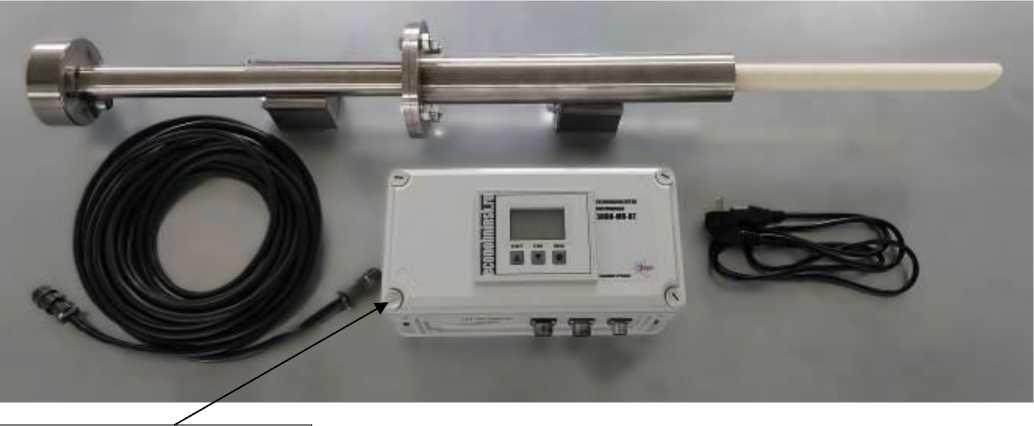

Рисунок 2 - Общий вид газоанализаторов кислорода ЭКОН-МП-ВТ
Место нанесения заводского номера

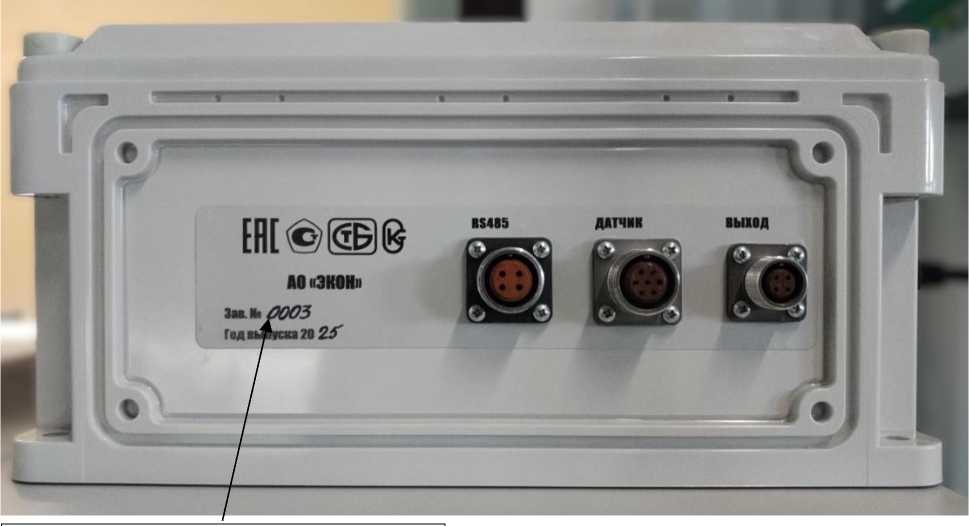

Рисунок 3 - Маркировочная табличка
Место нанесения заводского номера

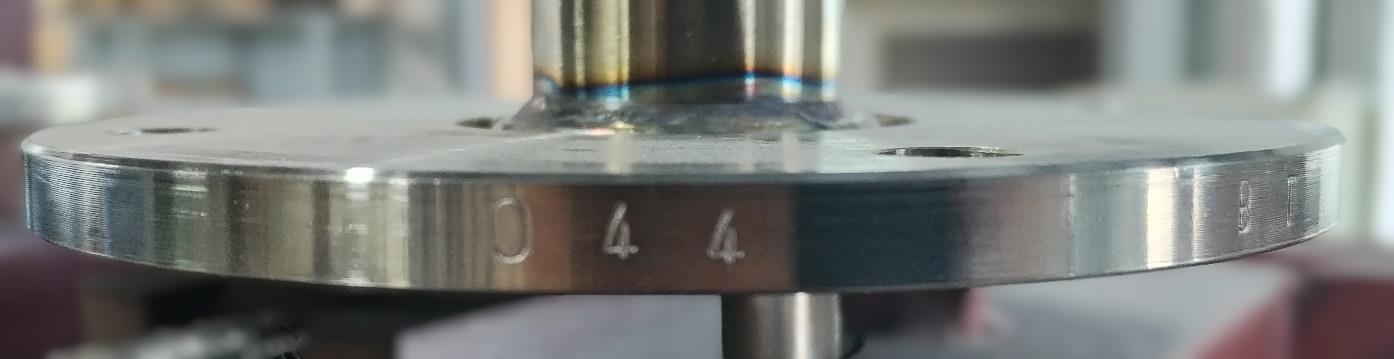

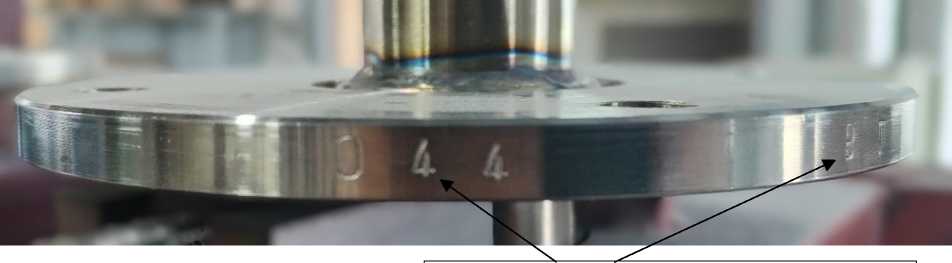

Рисунок 4 - Нанесение маркировки на фланце датчика
Программное обеспечение
Газоанализаторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов датчика, пересчет их в итоговые значения и управляющее воздействие на нагреватель ЧЭ.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация наименования и версии встроенного программного обеспечения не предусмотрена.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного
изменения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объёмной доли, % |
Пределы допускаемой погрешности измерений | |
|
Абсолютной, % |
Приведённой*, % | ||
|
Модификация ЭКОН-МП | |||
|
Кислород (O2) |
от 0,1 до 2,5 |
± 0,1 |
- |
|
от 0,1 до 5,0 |
- |
± 2,5 | |
|
от 0,1 до 10 |
- |
± 2,5 | |
|
от 0,1 до 25 |
- |
± 2,5 | |
|
Модификация ЭКОН-МП-ВТ | |||
|
Кислород (O2) |
от 0,1 до 2,5 |
± 0,1 |
- |
|
от 0,1 до 5,0 |
- |
± 3 | |
|
от 0,1 до 10 |
- |
± 3 | |
|
от 0,1 до 25 |
- |
± 3 | |
|
* Нормирующим значением приведенной погрешности измерений является разность между максимальным и минимальным значением диапазона измерений. | |||
Таблица 2 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности |
0,5 |
|
Время установления выходного сигнала To,9, с, не более: - газоанализатор кислорода ЭКОН-МП - газоанализатор кислорода ЭКОН-МП-ВТ |
10 15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры ЭКОН-МП, мм, не более: - датчика (диаметр фланца х длина) - ЭБ (длина х ширина х высота) |
140 х 2280 300 х 150 х 155 |
|
Габаритные размеры ЭКОН-МП-ВТ, мм, не более: - датчика (диаметр фланца х длина) - ЭБ (длина х ширина х высота) |
140 х 1190 300 х 150 х 155 |
|
Масса ЭКОН-МП, кг, не более: - датчика - ЭБ |
20 5 |
|
Масса ЭКОН-МП-ВТ, кг, не более: - датчика - ЭБ |
5,5 5 |
|
Время прогрева (при длине соединительного кабеля не более 50 метров), мин, не более |
30 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
125 |
|
Условия эксплуатации: - температура окружающей среды для ЭБ, °C - относительная влажность окружающего воздуха, при Т=35 °С, % - атмосферное давление, кПа Температура анализируемого газа, °C: - ЭКОН-МП - ЭКОН-МП-ВТ |
от +5 до + 50 от 0 до 95 от 84 до 106,7 от 25 до 760 от 25 до 1600 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP65 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
16000 |
|
Средний срок службы, лет: - датчика - ЭБ |
5 10 |
Знак утверждения типа
наносится на маркировочную табличку методом УФ-печати, на титульный лист руководства по эксплуатации и на титульный лист паспорта методом цифровой термотрансферной печати.
Комплектность
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор кислорода ЭКОН-МП |
- |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Кабель выходной |
- |
1 шт. |
|
Фильтр |
- |
1 шт. |
|
Вставка плавкая |
- |
1 шт. |
|
Разъём для интерфейса RS485 |
- |
1 шт. |
|
Руководство по эксплуатации |
ЭКОН 1.0007 РЭ |
1 экз. |
|
Паспорт |
1.0007 ПС |
1 экз. |
|
Ящик тарный |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 2.3 «Использование» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 26.51.53-002-44381182-2025 Газоанализаторы кислорода ЭКОН-МП. Технические условия.
