Пульты проверки ПП-БУ-280М
| Номер в ГРСИ РФ: | 98969-26 |
|---|---|
| Производитель / заявитель: | АО "АЭРОЭЛЕКТРОМАШ", г. Москва |
|
98969-26: Описание типа
2026-98969-26.pdf
|
Скачать | 363.6 КБ |
Пульты проверки ПП-БУ-280М (далее по тексту - пульты) предназначены для измерений амплитудного значения переменного электрического напряжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98969-26 | ||||||
| Действует | по 16.07.2031 | ||||||
| Наименование | Пульты проверки | ||||||
| Модель | ПП-БУ-280М | ||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f3710afe-9326-aad9-6371-0d5b9321ba2b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Аэроэлектромаш», РОССИЯ, 127015, Москва, ул. Большая Новодмитровская, д. 12, стр. 15
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98969-26: Описание типа
2026-98969-26.pdf
|
Скачать | 363.6 КБ |
Описание типа
Назначение
Пульты проверки ПП-БУ-280М (далее по тексту - пульты) предназначены для измерений амплитудного значения переменного электрического напряжения.
Описание
Принцип действия пультов основан на аналого-цифровом преобразовании переменного электрического напряжения в цифровой код и передаче измеренных значений по RS-232 для отображения на персональном компьютере.
Пульты являются многоканальными измерительными преобразователями переменного электрического напряжения.

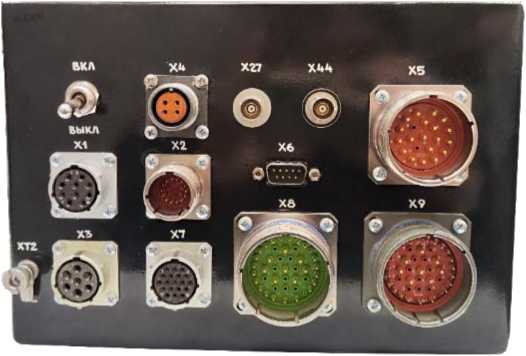

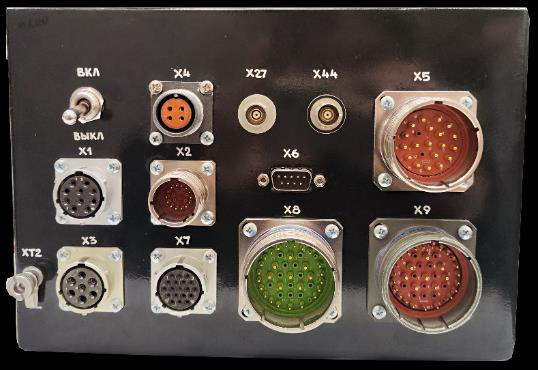

Конструктивно пульты представляют собой моноблок прямоугольной формы с наклонной лицевой панелью, выполненный из металла, с ручкой на боковой стороне. В правой части лицевой панели расположены индикаторы основных выходных сигналов, в левой части лицевой панели расположены гнезда контроля входных сигналов. На левой стенке корпуса расположен разъем для SD карты. На задней стенке корпуса расположены тумблер включения и разъемы для подключения проверяемых устройств, источника питания и персонального компьютера.
Заводской номер пультов, однозначно идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на маркировочную табличку пультов, которая монтируется на боковую поверхность корпуса со стороны передней панели.
Нанесение знака поверки на пульты не предусмотрено.
Пломбирование предусмотрено. Пломба наносится на один из винтов на корпусе пультов.
Общий вид пультов с обозначением места нанесения пломбировки представлен на рисунке 1.
Боковая сторона пультов с маркировочной табличкой и указанием мест расположения заводского номера и знака утверждения типа приведена на рисунке 2.
Место нанесения пломбировки

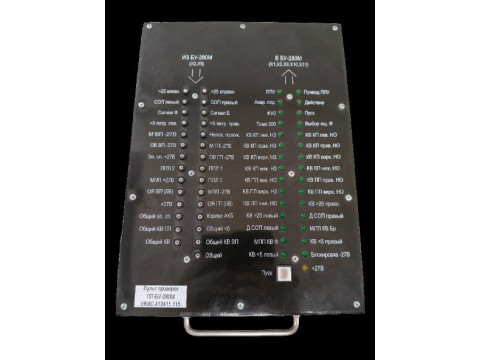

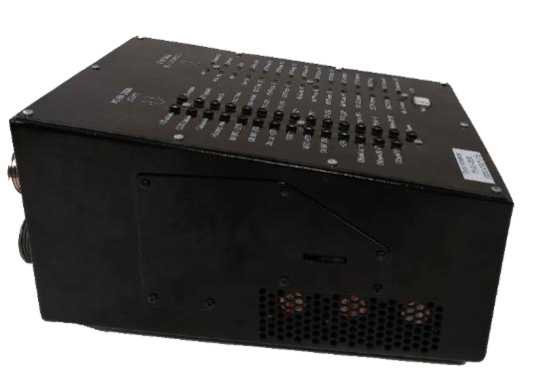

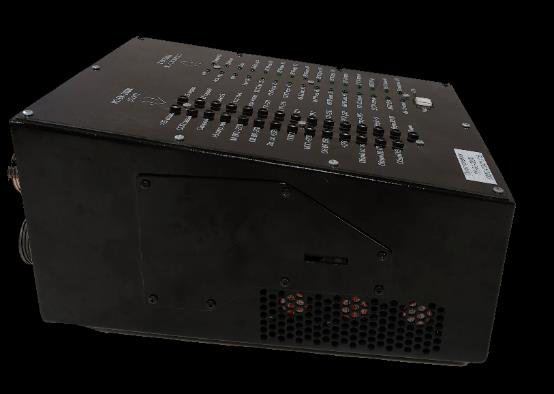

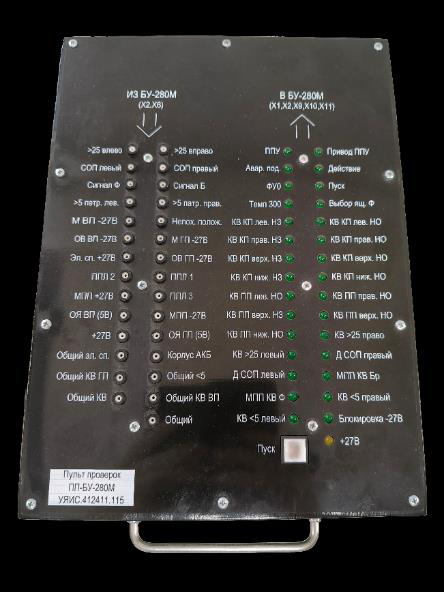

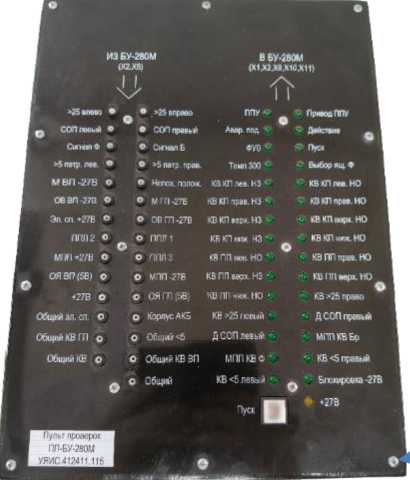

Рисунок 1 - Общий вид пультов с обозначением места нанесения пломбировки
Место нанесения
заводского номера
Место нанесения знака утверждения типа

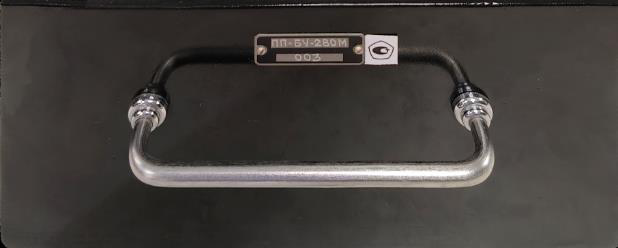

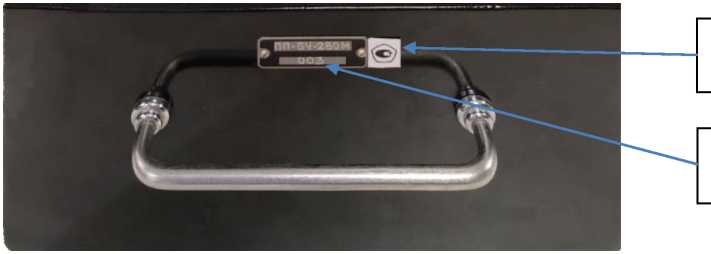

Рисунок 2 - Боковая сторона пультов с маркировочной табличкой и указанием мест расположения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение пультов (далее по тексту - ПО) разделяется на внешнее и внутренне ПО и является метрологически значимым.
Внутреннее ПО хранится в энергонезависимой памяти пультов, устанавливается на заводе-изготовителе в процессе производственного цикла, недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО, устанавливается на внешний компьютер с операционной системой Windows, и служит для управления режимами работы и отображения результатов измерений.
ПО защищено от непреднамеренных и преднамеренных изменений с помощью пломбы и пароля.
Уровень защиты программного обеспечения непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики пультов нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИСПР БУ 280M.exe |
|
Номер версии (идентификационный номер) ПО |
18_08_2025 |
|
Цифровой идентификатор ПО |
1B88AEAB575BDCC1E4B790F15D69FB18 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений амплитудного значения переменного электрического напряжения частотой 50 Гц, В |
от 0 до 30 от 20 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений амплитудного значения переменного электрического напряжения частотой 50 Гц, В: - в диапазоне от 0 до 30 В - в диапазоне от 20 до 100 В |
±1 ±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - в диапазоне от 0 до 30 В - в диапазоне от 20 до 100 В |
49 2 |
|
Напряжение питания постоянного тока, В |
от 24 до 30 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
375х230х165 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность, при температуре +35 C, %, не более |
от +10 до +35 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на боковую поверхность корпуса со стороны передней панели пультов методом наклейки согласно схеме, указанной на рисунке 2, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность преобразователя
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Пульт проверки |
ПП-БУ-280М |
1 |
|
Паспорт |
УЯИС.422411.115 ПС |
1 |
|
Руководство по эксплуатации |
УЯИС.422411.115РЭ |
1 |
Сведения о методах измерений
приведены в разделе 1 «Описание изделия» руководства по эксплуатации УЯИС.422411.115РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
УЯИС.422411.115ТУ «Пульт проверки ПП-БУ-280М. Технические условия».
