Контроллеры СТН-2000-РКУ
| Номер в ГРСИ РФ: | 98970-26 |
|---|---|
| Производитель / заявитель: | АО "АтлантикТрансгазСистема", г.Москва |
|
98970-26: Описание типа
2026-98970-26.pdf
|
Скачать | 236.9 КБ |
Контроллеры СТН-2000-РКУ (далее - контроллеры) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления, сигналов от термопреобразователей сопротивления, а также для воспроизведений аналоговых сигналов силы и напряжения постоянного тока, формирования дискретных сигналов управления исполнительными устройствами.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98970-26 | ||||||
| Действует | по 16.07.2031 | ||||||
| Наименование | Контроллеры | ||||||
| Модель | СТН-2000-РКУ | ||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fce1f2cb-6eb5-38a9-d257-8519fb4920a8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «АТГС», РОССИЯ, 109388, г. Москва, ул. Полбина, д. 11
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98970-26: Описание типа
2026-98970-26.pdf
|
Скачать | 236.9 КБ |
Описание типа
Назначение
Контроллеры СТН-2000-РКУ (далее - контроллеры) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления, сигналов от термопреобразователей сопротивления, а также для воспроизведений аналоговых сигналов силы и напряжения постоянного тока, формирования дискретных сигналов управления исполнительными устройствами.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных аналоговых сигналов в цифровой код, с последующей передачей цифрового значения преобразованного сигнала по системной шине в модуль ЦПУ, обработке цифрового значения в соответствии с функциональным алгоритмом, формировании выходных электрических сигналов с помощью цифро-аналогового преобразования сигналов.
Контроллеры применяются для построения систем автоматизированного и автоматического управления, мониторинга, диспетчеризации.
Контроллеры являются модульно-компонуемыми многоканальными изделиями. Конструктивно контроллеры представляют собой модуль ЦПУ, который комплектуется аналоговыми и/или дискретными модулями расширения ввода/вывода. Модули из состава контроллеров выполнены в пластмассовых корпусах для щитового крепления и монтажа на DIN-рейку. Комплектность каждого контроллера определяется заказом и указывается в паспорте, который прилагается к контроллеру.
В зависимости от требований проекта контроллеры комплектуются из модулей, представленных в таблице 1.
аблица 1 — Модули из состава контроллеров
|
Тип модуля |
Обозначение |
Модель (***) |
|
Модуль ЦПУ |
АТГС.РКУ.003-01.*** |
102, 103, 104, 105, 106, 107 |
|
Аналоговые модули |
АТГС.РКУ.003-01.*** |
201, 203, 204 |
|
Дискретные модули |
АТГС.РКУ.003-01.*** |
206, 207, 208, 209 |
|
Примечание - количество и модели аналоговых и дискретных модулей определяется заказом | ||
Модуль ЦПУ представляет собой микрокомпьютер, обеспечивающий внутреннюю связь между модулями, из состава контроллера, а также внешнюю связь посредством сотовой связи 2G/3G/4G(LTE), Ethernet, GSM модема, интерфейсов RS-485 и USB (опциональной поддерживается интерфейс RS-232), поддерживают протоколы МЭК 104, KNX, Modbus RTU/TCP Slave, MQTT, OPC UA, SNMP, Zabbix, SmartWeb (Гидролого). Список протоколов может изменяться путем модернизации внутреннего ПО. Также он выполняет алгоритмы телесигнализации, телеизмерения, телеуправления, телерегулирования согласно предзагруженным программам. Помимо этого модуль ЦПУ осуществляет передачу измерительной информации на автоматизированное рабочее место (АРМ) с целью отображения, обработки и архивации через встроенный Web интерфейс.
Аналоговые модули предназначены для аналого-цифровых преобразований (АЦП) входных аналоговых сигналов, а также цифро-аналогового преобразования (ЦАП) сигналов силы и напряжения постоянного тока. Модели различаются наличием входных и выходных измерительных каналов. Связь осуществляется посредством интерфейса RS-485.
Внешний вид котроллеров представлен на рисунке 1. Заводской номер (в формате цифрового кода, состоящего из арабских цифр) наносится на корпус контроллеров посредством информационной наклейки, место нанесения представлено на рисунке 2. Знак утверждения типа наносится на контроллеры в соответствии с рисунком 2.

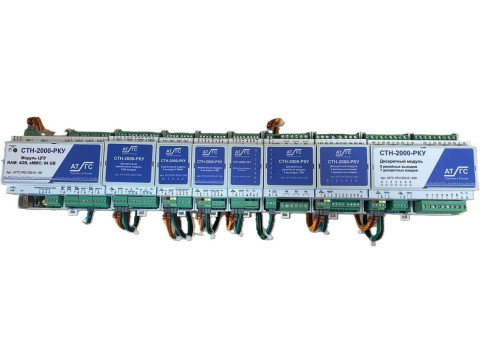

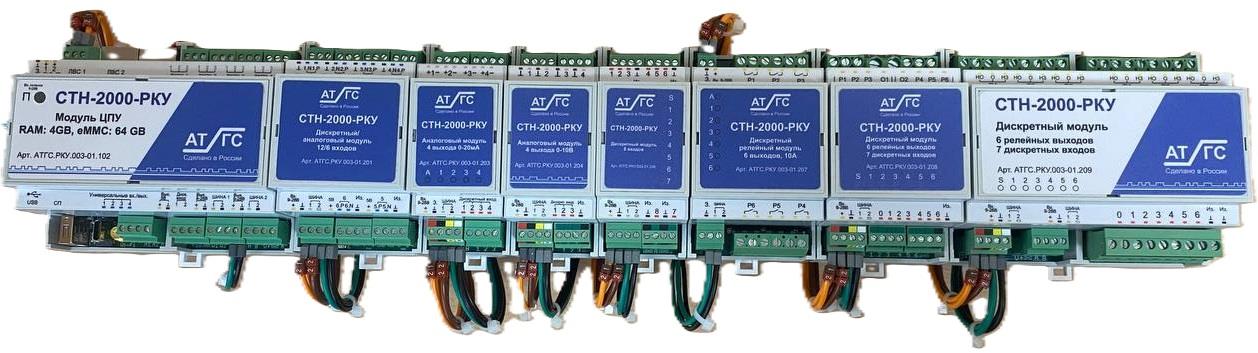

Рисунок 1 - Общий вид контроллеров

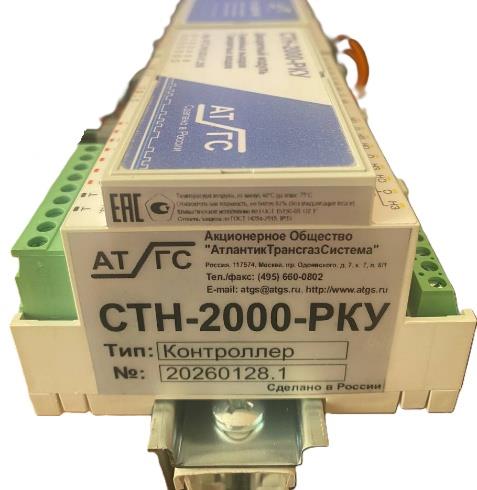

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид модулей ЦПУ из состава контроллеров
Пломбирование контроллеров не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО (далее - ВПО) измерительных модулей из состава контроллеров.
ВПО является метрологически значимой частью ПО контроллеров, оно устанавливается в энергонезависимую память измерительных модулей из состава контроллеров во время производственного цикла и в процессе эксплуатации изменению не подлежит.
ВПО, позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазона измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование системы промышленной связи на основе интерфейсов RS-232, RS-485 и стандарта Ethernet;
- передачу измеренных значений на АРМ с помощью Web интерфейса с целью отображения, обработки и архивации;
- программирование логических задач контроллеров на языках FBD, ST, LD, SFC (МЭК 61131-3), стандартное программирование Python, С++, JavaScript;
- установку парольной защиты от несанкционированного доступа.
Уровень защиты ВПО «высокий» в соответствии Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ATGS.STN.2000.RKU- зав.№ контроллера |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.5.0 |
|
Цифровой идентификатор ПО |
не используется |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 - 4
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Аналоговые модули АТГС.РКУ.003-01.201 | |
|
Количество измерительных каналов |
6 двуполярных или 12 однополярных |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 5; от 0 до 20; от 4 до 20 |
|
Предел допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
±(0,002-!изм+0,004) |
|
Диапазон измерений напряжения постоянного тока в однополярном режиме, В |
от 0 до 1; от 0 до 10 |
|
Предел допускаемой абсолютной погрешности измерений напряжения постоянного тока в однополярном режиме, В: - от 0 до 1 В - от 0 до 10 В |
±(0,002-иизм+0,0001) ±(0,005-иизм+0,05) |
|
Диапазон измерений напряжения постоянного тока в дифференциальном режиме, В |
от -0,05 до +0,05; от -2 до +2 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в дифференциальном режиме, В |
±(0,002-иизм+0,0004) |
|
Диапазон измерений электрического сопротивления постоянного тока при двухпроводном подключении, Ом |
от 0,0001 до 500000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току при двухпроводном подключении, Ом: - от 0,0001 до 1000 Ом включ. - св. 1000 до 100000 Ом включ. - св. 100000 до 500000 Ом включ |
±(0,001<Яизм+0,6) ±(0,005 •Иизм) ±(0,030<изм) |
|
Диапазон измерений электрического сопротивления постоянного тока при трехпроводном подключении, Ом |
от 0,0001 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току при трехпроводном подключении, Ом |
±(0,001<Яизм+0,15) |
|
Измеряемые сигналы от термопреобразователей сопротивления (ТС) |
Pt50, Pt100, Pt500, Pt1000 (a=0,00385 °С-1); 50П, 100П, 500П, 1000П (a = 0,00391 °C -1); 50М, 100М, 500М, 1000М (a = 0,00428 °C -1); 100Н, 500Н, 1000Н (a = 0,00617 °C -1); (см. таблицу 3) |
Продолжение таблицы 2
|
1 |
2 |
|
Аналоговые модули АТГС.РКУ.003-01.203 | |
|
Количество измерительных каналов |
4 однополярных |
|
Диапазоны воспроизведений силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
|
Предел допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА |
±(0,03-1изм + 0,04) |
|
Аналоговые модули АТГС.РКУ.003-01.204 | |
|
Количество измерительных каналов |
4 однополярных |
|
Диапазоны воспроизведений напряжения постоянного тока, В |
от 0 до 10 |
|
Предел допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,03-иизм + 0,03) |
|
Примечание: 1изм - измеренное\заданное значение силы постоянного тока; иизм - измеренное\заданное значение напряжения постоянного тока; Rизм - измеренное значение электрического сопротивления. | |
Таблица 3 - Температурные диапазоны ТС аналоговых модулей АТГС.РКУ.003-01.201
|
Типы ТС |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С | |
|
Термопреобразователи сопротивления по ГОСТ 6651 |
-2009 | ||
|
двухпроводное подключение |
трехпроводное подключение | ||
|
Pt 50 |
от -100 до +850 |
±5,4 |
±2,4 |
|
Pt 100 |
±3,4 |
±1,8 | |
|
Pt 500 |
±6,7 |
±1,4 | |
|
Pt 1000 |
±6,7 |
±1,4 | |
|
50П |
±5,4 |
±2,3 | |
|
100П |
±3,3 |
±1,8 | |
|
500П |
±6,6 |
±1,4 | |
|
1000П |
±6,6 |
±1,4 | |
|
50М |
от -100 до +200 |
±3,2 |
±1,1 |
|
100М |
±1,8 |
±0,8 | |
|
500М |
±0,7 |
±0,5 | |
|
1000М |
±2,2 |
±0,5 | |
|
100Н |
от -60 до +180 |
±1,0 |
±0,4 |
|
500Н |
±1,3 |
±0,4 | |
|
1000Н |
±1,3 |
±0,4 | |
аблица 4 — Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 107 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа |
от -40 до +75 до 92 от 84 до 107 |
аблица 5 - Показатели надежности контроллеров
|
Средняя наработка до отказа, ч |
60000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на корпус контроллеров методом офсетной печати или наклейки, на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность контроллеров
|
Наименование |
Обозначение |
Значение |
|
Контроллер СТН-2000-РКУ * |
СТН-2000-РКУ |
1 шт. |
|
Паспорт ** |
АТГС.РКУ.003.ПС |
1 экз. |
|
Инструкция по эксплуатации ** |
АТГС.РКУ.003.ИЭ |
1 экз. |
|
Программное обеспечение ** |
- |
1 экз. |
|
* комплектность контроллера определяется с заказом * * может поставляться в электронном виде | ||
Сведения о методах измерений
приведены в инструкции по эксплуатации АТГС.РКУ.003.ИЭ «Контроллер СТН-2000-РКУ.
Инструкция по эксплуатации» раздел 1.5 «Описание контроллера».
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 6651-2009 ГСИ. «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.70-003-17294661-2025 «Контроллеры СТН-2000-РКУ. Технические условия».
