Хроматографы жидкостные Agilent 1260 Infinity III
| Номер в ГРСИ РФ: | 98971-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98971-26 | ||||||||||||
| Наименование | Хроматографы жидкостные | ||||||||||||
| Модель | Agilent 1260 Infinity III | ||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 45f48b63-e087-55b5-cfc6-862793903f15 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Agilent Technologies Deutschland GmbH, ГЕРМАНИЯ, Hewlett-Packard-Strasse 8, 76337, Waldbronn
Поверка
| Методика поверки / информация о поверке |
МП-1076-2026 ГСИ. Хроматографы жидкостные Agilent 1260 Infinity III. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98971-26: Описание типа
2026-98971-26.pdf
|
Скачать | 597.6 КБ | |
|
98971-26: Методика поверки
МП-1076-2026
2026-mp98971-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы.
Общий вид хроматографов представлен на рисунке 1.
Хроматографы укомплектованы следующими блоками:
1) спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD или детектор). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов. Общий вид детектора представлен на рисунке 2;
2) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб. Общий вид автосемплера представлен на рисунке 3;
3) универсальный градиентный насос G7111B (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором, с максимально допустимым рабочим давлением 600 бар. Насос предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Общий вид насоса представлен на рисунке 4;
4) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок. Общий вид термостата представлен на рисунке 5.
Серийный номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по серийному номеру детектора.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения серийного номера представлено на рисунке 6.
К настоящему типу средств измерений относятся хроматографы со следующими серийными номерами: DEGEB02235, DEGEB02587, DEGEB01632.
Хроматограф с сер. № DEGEB02235 дополнительно укомплектован дисплеем, который служит для задания режима хроматографа и отображения хроматограмм.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

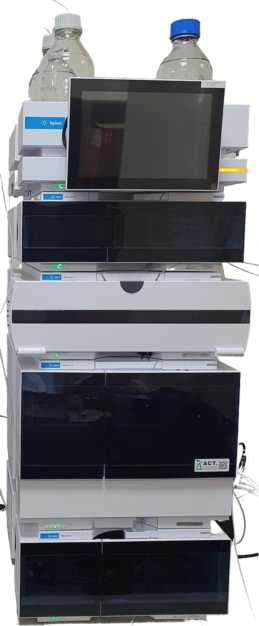

сер. № DEGEB02235

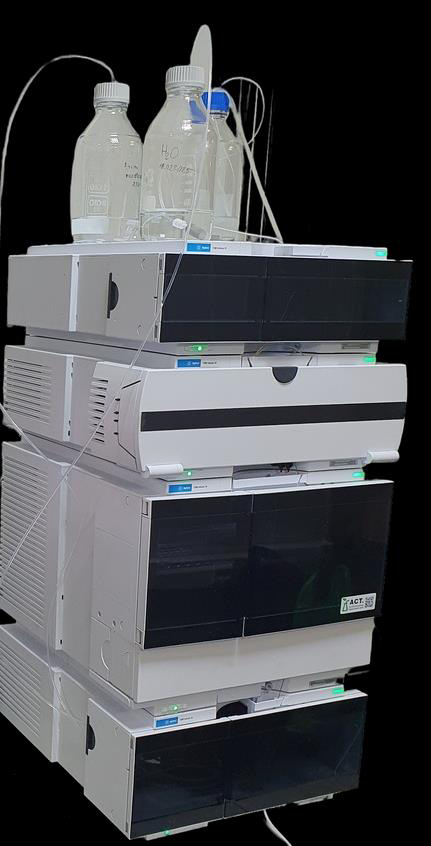

сер. № DEGEB02587

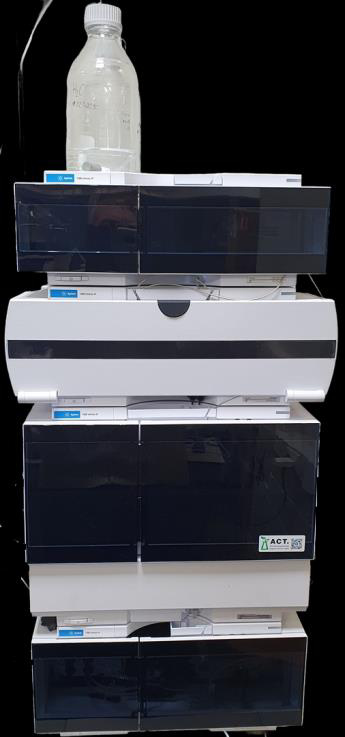

сер. № DEGEB01632

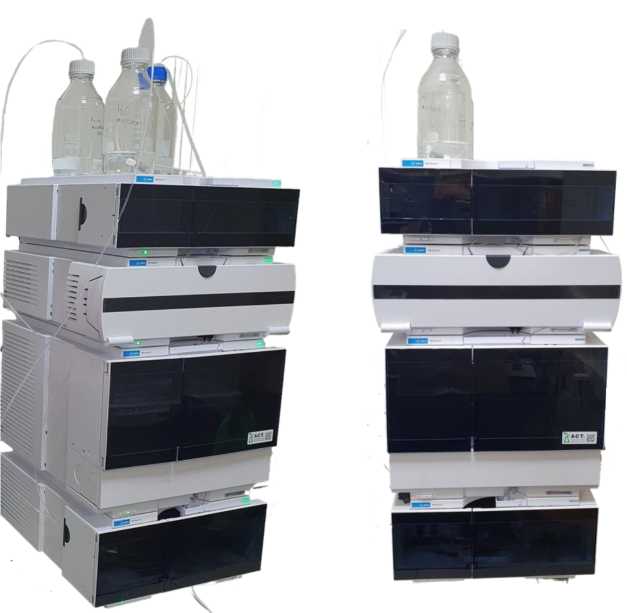

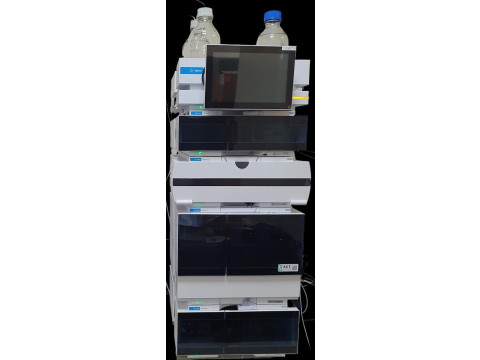

Рисунок 1 - Общий вид хроматографов жидкостных Agilent 1260 Infinity III

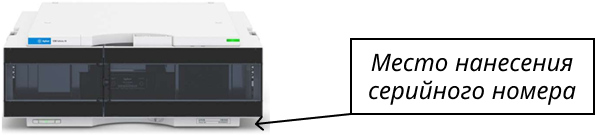

Рисунок 2 - Общий вид детектора с указанием места нанесения серийного номера

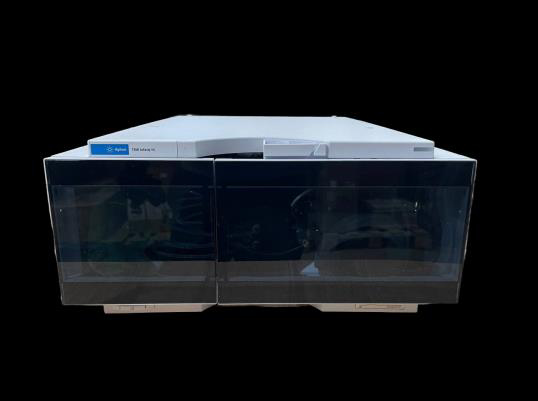

Рисунок 3 - Общий вид автосемплера
Рисунок 4 - Общий вид насоса
Рисунок 5 - Общий вид термостата

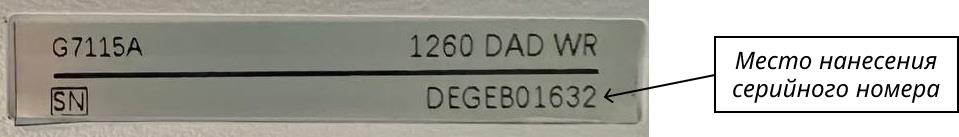

Рисунок 6 - Идентификационная табличка с указанием места нанесения серийного номера
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (далее - ПО) OpenLab CDS 2, выполняющим следующие функции:
- управление хроматографом;
- настройка режимов работы хроматографа;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок хроматографа и отдельных его блоков.
ПО защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OpenLab CDS 2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.7 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (по кофеину), г/см3, не более |
3,0-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений (по площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % |
±3,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала (1=230 нм), Б, не более |
2,5-10-5 |
|
Дрейф нулевого сигнала (1=230 нм), Б/ч, не более |
1Д10-3 |
|
Диапазон рабочих длин волн, нм |
от 190 до 950 |
|
Параметры электрического питания: - потребляемая мощность, В^А, не более - частота переменного тока, Гц - напряжение переменного тока, В |
100 50/60 от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - детектор - насос - автосемплер - термостат |
436х396х140 436x396x180 468x396x320 436x435x160 |
|
Масса, кг, не более: - детектор - насос - автосемплер - термостат |
11,5 16,1 12,5 12,5 |
|
Рабочее давление насоса, МПа, не более |
60 |
|
Рабочая температура термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
нанесен на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф жидкостный Agilent 1260 Infinity III |
- |
1 |
|
Руководство по эксплуатации |
РЭ-1260^1.0 |
1 |
Сведения о методах измерений
приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1260-Vl.O «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28.12.2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах».
