Хроматографы жидкостные Agilent 1260 Infinity III
| Номер в ГРСИ РФ: | 98976-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98976-26 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Хроматографы жидкостные | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | Agilent 1260 Infinity III | |||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b590d937-e25a-487f-9794-4b9989ab2030 | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Agilent Technologies Deutschland GmbH, ГЕРМАНИЯ, Hewlett-Packard-Strasse 8, 76337, Waldbronn
Поверка
| Методика поверки / информация о поверке |
МП-1215-2026 ГСИ. Хроматографы жидкостные Agilent 1260 Infinity III. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98976-26: Описание типа
2026-98976-26.pdf
|
Скачать | 291.7 КБ | |
|
98976-26: Методика поверки
МП-1215-2026
2026-mp98976-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, общий вид которых представлен на рисунке 1.
Хроматографы укомплектованы следующими блоками:
1) детекторы (в комплект входит от одного до трех детекторов в соответствии с таблицей 1):
- спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
- флуориметрический G7121A (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
- рефрактометрический G7162A (далее - RID). Принцип работы RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе;
- спектрофотометрический УФ-ВИД-детектор G7114A (далее - VWD) с возможностью регистрации сигнала сразу на нескольких длинах волн. Принцип работы VWD основан на измерении разности интенсивностей сигнала от источника света и сигнала после прохождения пучка излучения сквозь проточную кювету. Ослабление сигнала определяется концентрацией анализируемого вещества и его коэффициентом поглощения на данной длине волны. Источником света служат дейтериевая и вольфрамовая лампы, дающие непрерывный спектр в УФ (дейтеривая) и видимом (вольфрамовая) диапазонах.
Общий вид детекторов представлен на рисунке 2.
2) автосемплер (далее - автосемплер) - предназначен для автоматизированного ввода проб. Автосемплер имеет три модификации G7129A, G7129C и G7167A. Модификация G7129A с максимально допустимым рабочим давлением 600 бар и c количеством мест под виалы: 132 виалы (2 планшета). Модификации G7129C и G7167A с максимально допустимым рабочим давлением 800 бар и отличающиеся количеством мест под виалы: 132 виалы (2 планшета) и 432 виалы (16 планшетов) соответственно. Общий вид автосемплеров представлен на рисунках 3-4;
3) универсальный градиентный насос (далее - насос) - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Насос имеет три модификации G71O4C, G7111B и G7112B. Модификации G7111B, G71O4C на четыре компонента подвижной фазы с встроенным дегазатором, отличающиеся максимально допустимым рабочим давлением: 600 бар и 800 бар соответственно. Модификация G7112B - на два компонента подвижной фазы со встроенным дегазатором с максимально допустимым рабочим давлением 600 бар. Общий вид насосов представлен на рисунках 5-6;
4) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок. Общий вид термостата представлен на рисунке 7.
К настоящему типу средств измерений относятся хроматографы в комплектации, представленной в Таблице 1.
аблица 1 - Комплектация хроматографов с указанием заводских номеров детекторов
|
№ |
Детекторы, зав.№ |
Насосы |
Термостат |
Автосемплер | |||||||
|
DAD |
FLD |
RID |
VWD |
G7104C |
G7111B |
G7112B |
G7167A |
G7129C |
G7129A | ||
|
11) |
DEGC5473 43 |
DEAEJ116 38 |
DEGEH197 61 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
21) |
DEGC8064 88 |
DEAEJ526 11 |
DEGEH409 01 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
31) |
DEGC1471 85 |
- |
DEGEH359 07 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
41) |
DEGC5461 14 |
- |
DEGEH150 29 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
51) |
- |
- |
DEGEH586 35 |
DEGEA990 82 |
- |
+ |
- |
+ |
- |
- |
+ |
|
61) |
- |
- |
DEGEH585 28 |
DEGEA884 41 |
- |
+ |
- |
+ |
- |
- |
+ |
|
71) |
DEGC9061 92 |
- |
DEGEH740 04 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
81) |
DEGC3529 36 |
- |
DEGEH773 07 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
91) |
DEGC6747 54 |
- |
DEGEH751 73 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
101) |
DEGC6424 24 |
- |
DEGEH563 31 |
- |
- |
+ |
- |
+ |
- |
- |
+ |
|
111) |
DEGC5349 75 |
- |
DEGEH812 07 |
- |
- |
- |
+ |
+ |
- |
- |
+ |
|
121) |
DEGC8389 69 |
- |
DEGEH325 85 |
- |
- |
- |
+ |
+ |
- |
- |
+ |
|
13 |
DEGC9698 70 |
- |
- |
- |
+ |
- |
- |
+ |
+ |
- |
- |
|
14 |
DEGC1897 04 |
- |
- |
- |
+ |
- |
- |
+ |
- |
+ |
- |
1) Хроматографы под данными порядковыми номерами могут использоваться с одним
или несколькими детекторами из ряда, указанного в комплектации
Заводской номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по заводскому номеру детектора. Для хроматографов, в состав которых входит несколько детекторов, присвоен заводской номер, состоящий из заводских номеров детекторов, разделенных знаком «/», в следующем порядке: DAD/FLD/RID/VWD.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения заводского номера представлено на рисунке 8.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

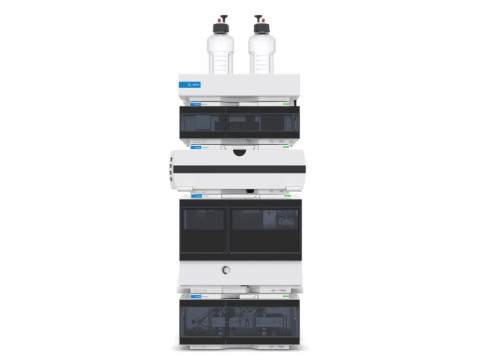

Рисунок 1 - Общий вид хроматографов жидкостных Agilent 1260 Infinity III

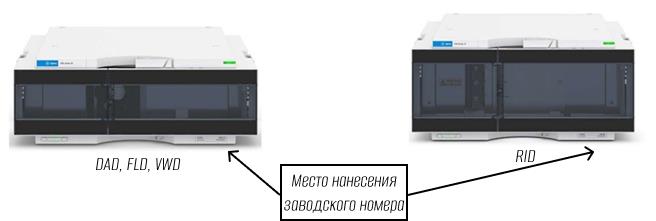

Рисунок 2 - Общий вид детекторов с указанием места нанесения заводского номера
Рисунок 3 - Общий вид автосемплеров модификаций G7129A, G7129C
Рисунок 4 - Общий вид автосемплера модификации G7167A
Рисунок 5 - Общий вид насосов модификаций G7111B, G7112B
Рисунок 6 - Общий вид насоса модификации G7104C
Рисунок 7 - Общий вид термостата
Рисунок 8 - Идентификационная табличка с указанием места нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (далее - ПО)
OpenLab CDS 2, выполняющим следующие функции:
- управление хроматографом;
- настройка режимов работы хроматографа;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок хроматографа и отдельных его блоков.
ПО защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».
Идентификационные данные ПО приведены в таблице 2
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OpenLab CDS 2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.7 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: | |
|
- DAD по кофеину или антрацену |
3,0-10-9 |
|
- FLD по антрацену |
2,0-1042 |
|
- RID по сахарозе |
2,0-10’7 |
|
- VWD по кофеину |
2,0-10’9 |
|
Предел допускаемого относительного среднего квадратического | |
|
отклонения (СКО) результатов измерений для детекторов | |
|
(по площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного | |
|
сигнала (по площади пика) за 4 ч непрерывной работы, % | |
|
- DAD |
±3,0 |
|
- FLD |
±4,0 |
|
- RID |
±4,0 |
|
- VWD |
±3,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - DAD (1=230 нм), Б - FLD - RID, ед.рефр. - VWD (1=230 нм), Б |
3,0-10-5 Не нормируется 8,0-10-9 2,0 •Ю-5 |
|
Дрейф нулевого сигнала, не более: - DAD (1=254 нм), Б/ч - FLD - RID, ед.рефр./ч - VWD (1=254 нм), Б/ч |
1,5^10-3 Не нормируется 6Д10-7 3Д10-4 |
|
Диапазон рабочих длин волн, нм: - DAD - FLD монохроматор возбуждения эмиссионный монохроматор - VWD |
от 190 до 640 от 200 до 1200 от 200 до 1200 от 190 до 600 |
|
Диапазон показаний показателя преломления детектора RID, ед.рефр |
от 1,00 до 1,75 |
|
Параметры электрического питания: - потребляемая мощность, В^А, не более - частота переменного тока, Гц - напряжение переменного тока, В |
100 50/60 от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - DAD, FLD - RID - VWD - насос - автосемплер - термостат |
436х396х140 435x345x180 435x345x140 436x396x180 468x396x320 436x435x160 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- DAD |
11,5 |
|
- FLD |
11,9 |
|
- RID |
14,7 |
|
- VWD |
11,0 |
|
- насос |
16,1 |
|
- автосемплер |
12,5 |
|
- термостат |
12,5 |
|
Рабочее давление насоса, МПа, не более: | |
|
-G7104C |
80 |
|
- G7111B и G7112B |
60 |
|
Рабочая температура термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф жидкостный Agilent 1260 Infinity III1) |
- |
1 |
|
Руководство по эксплуатации |
РЭ-1260-VI.O |
1 |
|
1) Комплект поставки в соответствии с таблицей | ||
Сведения о методах измерений
приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1260-Vl.O «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28.12.2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах».
