Измерители-регуляторы температуры сухих трансформаторов LD-BK10
| Номер в ГРСИ РФ: | 98977-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Fujian LEAD Automatic Equipment Co.,Ltd.", КНР |
Измерители-регуляторы температуры сухих трансформаторов LD-BK10 (далее по тексту
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98977-26 | ||||||||||||
| Действует | по 16.07.2031 | ||||||||||||
| Наименование | Измерители-регуляторы температуры сухих трансформаторов | ||||||||||||
| Модель | LD-BK10 | ||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d3c818f1-fa55-84f4-4fef-3e4f599c8946 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Fujian Lead Automation Equipment Co., Ltd., КИТАЙ, Building 1#, Nanling Branch Road NO.1, Minhou Economic and Technological Development Zone, Fuzhou city, Fujian province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-441-207-2026 ГСИ. Измерители-регуляторы температуры сухих трансформаторов LD-BK10. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98977-26: Описание типа
2026-98977-26.pdf
|
Скачать | 358.4 КБ | |
|
98977-26: Методика поверки
РТ-МП-441-207-2026
2026-mp98977-26.pdf
|
Скачать | 980.1 КБ |
Описание типа
Назначение
Измерители-регуляторы температуры сухих трансформаторов LD-BK10 (далее по тексту - регуляторы или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы, а также для контроля и регулирования рабочей температуры сухих трансформаторов.
Описание
Принцип действия регуляторов основан на измерении аналогового сигнала с подключенных ТС, и его дальнейшем преобразовании посредством аналогово-цифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре, который отображается на встроенном дисплее приборов. Далее, на основе измеренной температуры формируются сигналы управления внешними исполнительными устройствами.
Регуляторы конструктивно выполнены в металлическом прямоугольном монтажном шкафе. Внутри шкафа расположены платы с микропроцессором и дисплейным модулем, а также разъемы для подключения пяти ТС, питания регуляторов, устройств сигнализации и управления. На лицевой панели регулятора расположены пять 8-сегментных цифровых индикатора: 1-разрядный индикатор для отображения обозначения ТС (A, B, C, D, E), 4-х разрядный индикатор для отображения результатов измерений соответствующего датчика. На лицевой панели шкафа также расположены клавиши управления регулятором. На обратной панели шкафа располагается отверстие для вывода кабелей ТС, питания и подключаемых устройств.
Приборы предназначены для работы с ТС, имеющих номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Схема подключения ТС к прибору: 3-х проводная.

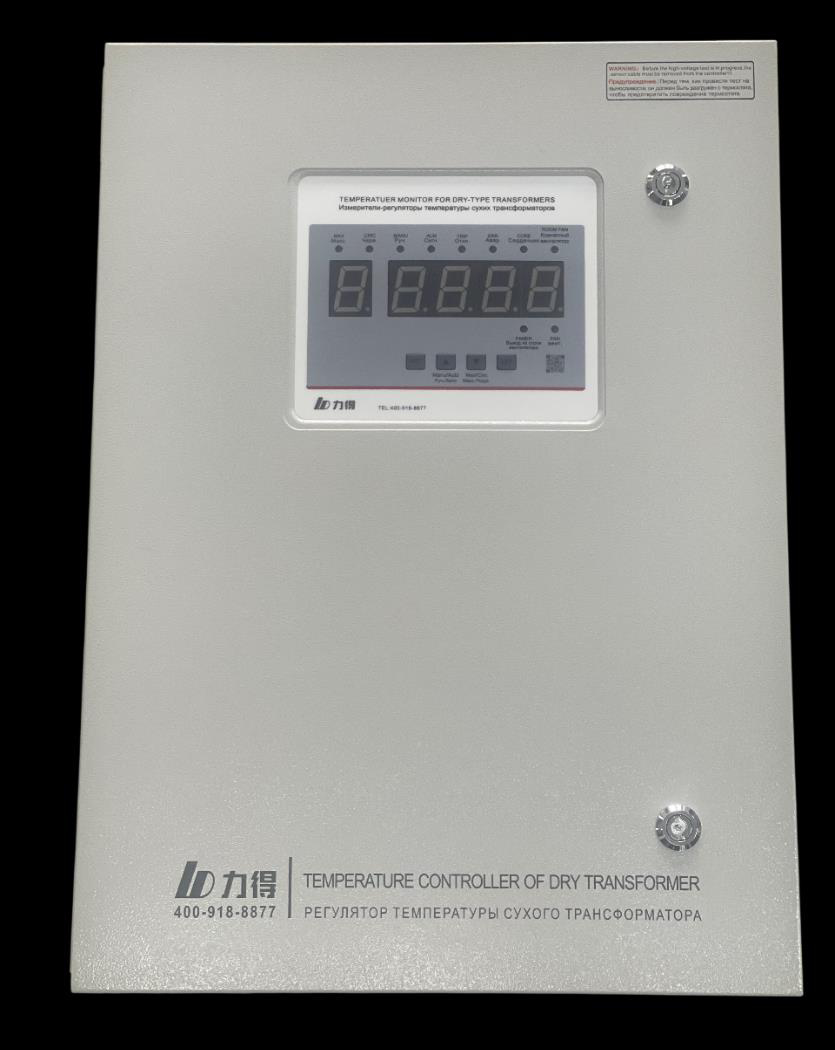

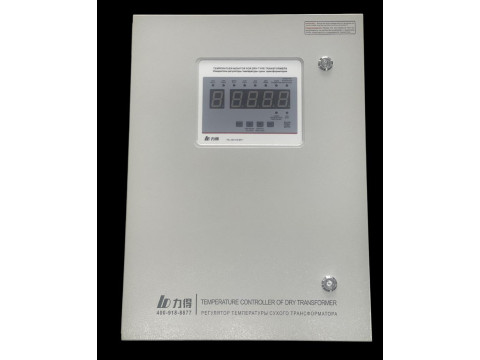

Общий вид регуляторов представлен на рисунке 1.

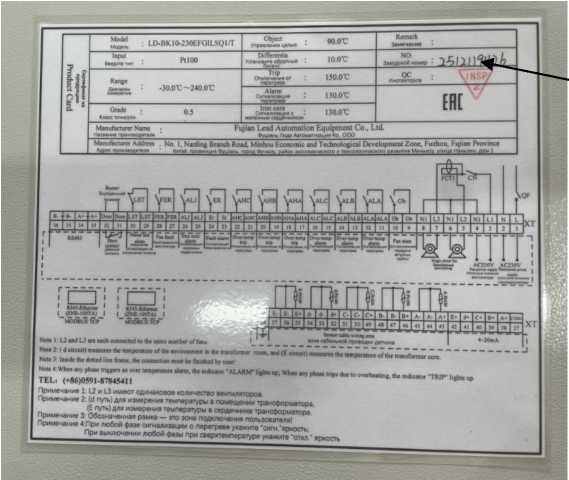

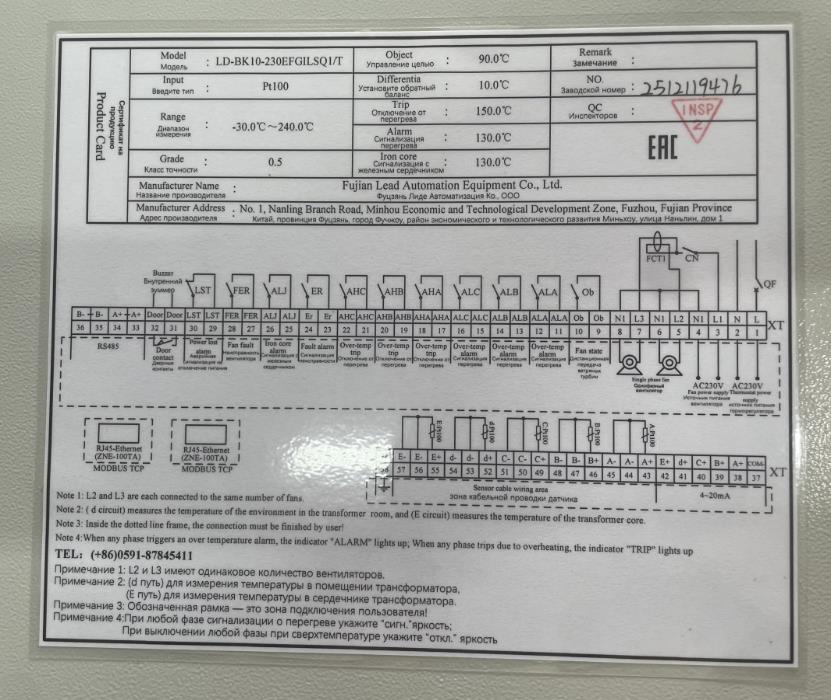

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится любым технологическим способом на маркировочную табличку (этикетку), прикрепленную на внутреннюю сторону дверцы прибора.

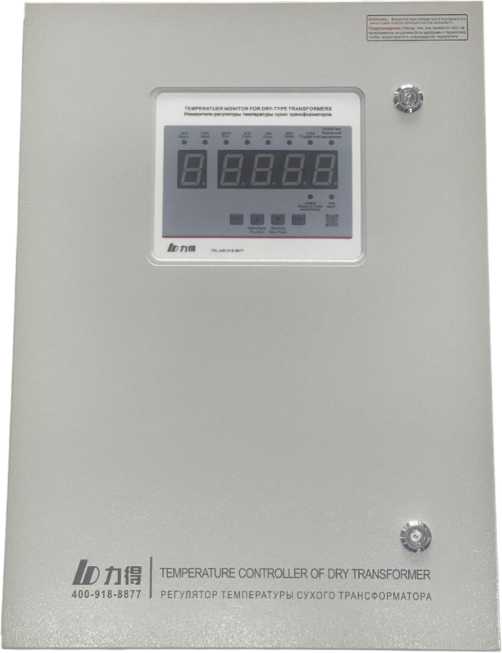

Рисунок 1 - Общий вид регуляторов с указанием места нанесения заводского номера
Место
нанесения
заводского
номера
Конструкция регуляторов не предусматривает нанесение знака поверки на средство измерений.
Пломбирование регуляторов предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса регулятора, и недоступное для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
SG2-10-C020 |
|
Номер версии ПО, не ниже |
V020 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Технические характеристики
Метрологические и технические характеристики регуляторов приведены в таблицах 2 и 3. Показатели надежности регуляторов приведены в таблице 4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +240 |
|
Пределы допускаемой приведенной к диапазону измерений температуры погрешности измерений температуры, % |
±0,5 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность измерений температуры, °C |
0,1 |
|
Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
20 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 от 50 до 60 |
|
Габаритные размеры корпуса регулятора (длинахширинахвысота), мм, не более |
700x450x125 |
|
Масса регулятора, кг, не более |
14 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -50 до +50 95 (без конденсации) |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
45000 |
|
Средний срок службы, лет, не менее |
5 |
Комплектность
аблица 5 - Комплектность регуляторов
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор температуры сухих трансформаторов |
LD-BK10 |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методах измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия изготовителя Fujian LEAD Automatic Equipment Co., Ltd., Китай.
