Анализаторы цепей векторные ENA32
| Номер в ГРСИ РФ: | 98979-26 |
|---|---|
| Производитель / заявитель: | Фирма "MCP (Shanghai) Corp.", Китай |
Анализаторы цепей векторные ENA32 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98979-26 | |||||||||
| Действует | по 16.07.2031 | |||||||||
| Наименование | Анализаторы цепей векторные | |||||||||
| Модель | ENA32 | |||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 901fb6f3-7e5e-d694-f922-4655ed379052 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка: SHANGHAI MCP CORP., КИТАЙ, No. 551 Room 367, Laoshan 5 cun, Pudong district, SHANGHAI; ООО «РШ Тех», РОССИЯ, 111250, г. Москва, вн. тер. г. муниципальный округ Лефортово, проезд Завода Серп и Молот, д. 6, к. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-169-441-2026 ГСИ. Анализаторы цепей векторные ENA32. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98979-26: Описание типа
2026-98979-26.pdf
|
Скачать | 212.5 КБ | |
|
98979-26: Методика поверки
РТ-МП-169-441-2026
2026-mp98979-26.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Анализаторы цепей векторные ENA32 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.
Описание
Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, либо отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного источника (генератора). Анализаторы имеют два измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют блоки цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии четырех приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита. Тактирование работы функциональных узлов анализатора осуществляется термостатированным опорным генератором.
Конструктивно анализаторы выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока. Управление анализаторами осуществляется с передней панели, оснащенной сенсорным дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПК. Также на передней панели расположены измерительные порты, кнопка питания, два порта USB. На задней панели расположены гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления LAN, GPIB (опция), RS-232, четыре порта USB, разъемы BNC для ввода и вывода внешнего опорного тактового сигнала, разъем BNC для входящего внешнего TTL сигнала запуска, разъем видеоинтерфейса VGA для подключения внешнего монитора, аудиоразъем, клемма заземления.
В анализаторах реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.
Анализаторы могут иметь не влияющие на метрологические характеристики дополнительные опции по заказу, приведенные в таблице 1.
Таблица 1 - Опции анализаторов по заказу
|
Обозначение |
Описание опции |
|
1 |
2 |
|
ENA-TDR |
Опция анализа во временной области |
|
ENA-GPIB |
Опция интерфейса GPIB |
|
ENA-CK3NF |
Набор калибровочных мер для тракта типа N, диапазон рабочих частот от 0 до 3 ГГц, в составе: переход коаксиальный тип N (розетка) - тип N (розетка), нагрузка короткого замыкания тип N (розетка), нагрузка холостого хода тип N (розетка), нагрузка согласованная тип N (розетка) |
|
ENA-CK3NM |
Набор калибровочных мер для тракта типа N, диапазон рабочих частот от 0 до 3 ГГц, в составе: переход коаксиальный тип N (вилка) - тип N (вилка), нагрузка короткого замыкания тип N (вилка), нагрузка холостого хода тип N (вилка), нагрузка согласованная тип N (вилка) |
|
ENA-CK9NF |
Набор калибровочных мер для тракта типа N, диапазон рабочих частот от 0 до 9 ГГц, в составе: переход коаксиальный тип N (розетка) - тип N (розетка), нагрузка короткого замыкания тип N (розетка), нагрузка холостого хода тип N (розетка), нагрузка согласованная тип N (розетка) |
|
ENA-CK9NM |
Набор калибровочных мер для тракта типа N, диапазон рабочих частот от 0 до 9 ГГц, в составе: переход коаксиальный тип N (вилка) - тип N (вилка), нагрузка короткого замыкания тип N (вилка), нагрузка холостого хода тип N (вилка), нагрузка согласованная тип N (вилка) |
|
ENA-CBL9N |
Кабельная сборка измерительная СВЧ с соединителями тип N (вилка) - тип N (вилка) |
|
ENA-CBL9NS |
Кабельная сборка измерительная СВЧ с соединителями тип N (вилка) - тип 3,5 мм (вилка) |
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр анализаторов, состоит из десятизначного цифрового обозначения и наносится на корпус при помощи наклейки, размещаемой на задней панели.
Общий вид средства измерений представлен на рисунках 1 и 2.

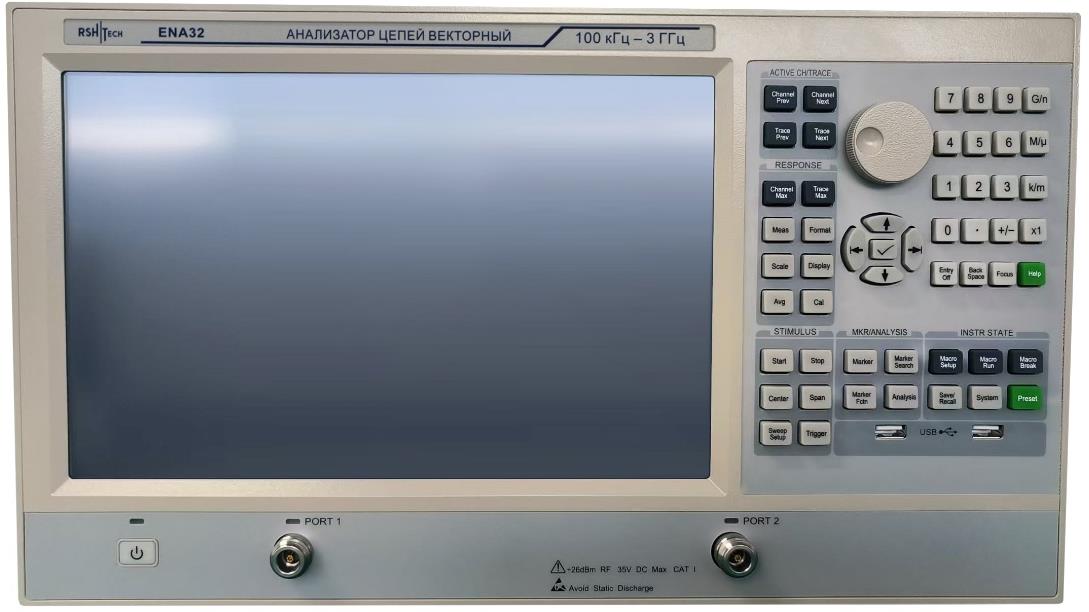

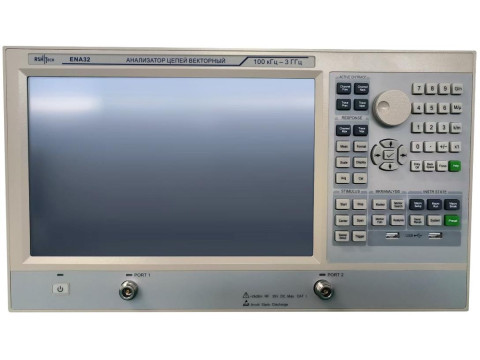

Рисунок 1 - Общий вид средства измерений (передняя панель)

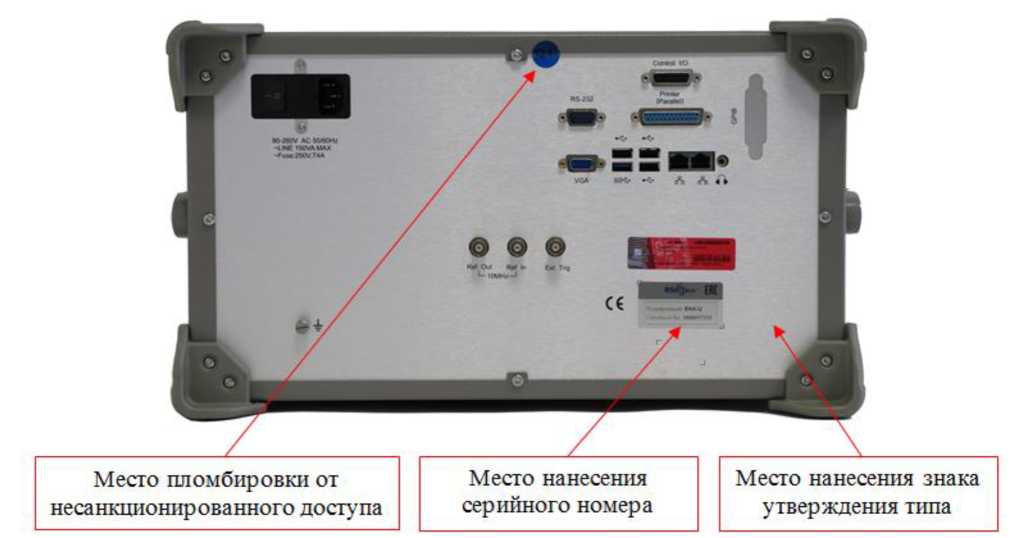

Место пломбировки от несанкционированного доступа
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид средства измерений (задняя панель)
Программное обеспечение
Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ENA |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.88 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон рабочих частот, Гц |
от 1М05 до 3,0-109 | ||
|
Номинальное значение частоты опорного генератора, МГц |
10 | ||
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
±2-10-6 | ||
|
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц |
от 1 до 7-104 | ||
|
Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее |
от 100 до 300 кГц включ. св. 300 кГц до 5 МГц включ. св. 5 МГц до 3,0 ГГц |
100 105 128 | |
|
Диапазон установки уровня выходной мощности, дБ (1 мВт) |
от -55 до +10 | ||
|
Дискретность установки уровня выходной мощности, дБ |
0,05 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ |
±1,5 | ||
|
Пределы допускаемой абсолютной погрешности измерений уровня входной мощности минус 10 дБ (1 мВт), дБ |
±1,5 | ||
|
Средний уровень собственного шума приемников при фильтре ПЧ 10 Гц, в диапазоне частот, дБ (1 мВт), не более |
от 100 до 300 кГц включ. св. 300 кГц до 5 МГц включ. св. 5 МГц до 3,0 ГГц |
-90 -95 -118 | |
|
Среднеквадратическое отклонение шумов измерительной трассы при измерении модуля/фазы коэффициентов отражения, при фильтре ПЧ 1 кГц, уровне входного сигнала 0 дБ (1 мВт), в диапазоне частот, дБ/градус, не более |
от 100 до 300 кГц включ. св. 300 кГц до 3,0 ГГц |
модуль |
фаза |
|
0,008 0,005 |
0,060 0,040 | ||
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ASii в диапазоне от от 0,017 до 1, отн. ед. |
±(0,008+0,03-| 5Й|+ +0,012-1 Su |2) | ||
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне от 0,017 до 1, градус |
±(1+57- arcsin(A| Su |/| Su |)) | ||
|
Диапазон измерений модуля коэффициента передачи при фильтре ПЧ 10 Гц в диапазоне частот, дБ |
от 100 кГц до 300 кГц включ. св. 300 кГц до 5 МГц включ. св. 5 МГц до 3,0 ГГц |
от -70 до 0 от -80 до 0 от -100 до 0 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи для уровня выходной мощности минус 10 дБ (1 мВт), в зависимости от модуля коэффициента передачи, дБ/градус |
от -70 до -50 дБ включ. св. -50 до -35 дБ включ. св. -35 до -15 дБ включ. св. -15 до 0 дБ |
модуль |
фаза |
|
±1,5 ±0,35 ±0,3 ±0,4 |
±15,0 ±3,0 ±2,5 ±3,0 | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип соединителей портов |
тип N «розетка» |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 90 до 264 от 50 до 60 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Габаритные размеры, мм (ширинахвысотахглубина) |
445х265х330 |
|
Масса, кг, не более |
11 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 20 до 80 |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -10 до +60 90 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на заднюю панель анализаторов в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
ENA32 |
1 шт. |
|
Набор калибровочных мер |
ENA-CK3NF или ENA-CK3NM или ENA-CK9NF или ENA-CK9NM |
по отдельному заказу |
|
Кабельная сборка измерительная СВЧ |
ENA-CBL9N или ENA-CBL9NS |
по отдельному заказу |
|
Опция измерений во временной области |
ENA-TDR |
по отдельному заказу |
|
Опция интерфейса GPIB |
ENA-GPIB |
по отдельному заказу |
|
Кабель питания |
_ |
1 шт. |
|
Руководство по эксплуатации |
ЦТПЕ.411228.001 РЭ |
1 экз. |
|
Паспорт |
ЦТПЕ.411228.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Выполнение измерений» руководства по эксплуатации ЦТПЕ.411228.001 РЭ.
Нормативные документы
Приказ Росстандарта от 16.08.2023 № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ЦТПЕ.411228.001 ТУ «Анализаторы цепей векторные ENA32. Технические условия».
