Счетчики-расходомеры массовые Прамер-М
| Номер в ГРСИ РФ: | 98982-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Метрология и автоматизация", г.Самара |
Счетчики-расходомеры массовые Прамер-М (далее - расходомеры) предназначены измерений массового расхода и массы жидкости (в том числе нефти) и газа, определения объемного расхода и объема жидкости (в том числе нефти), объемного расхода (объема) газа приведенного к стандартным условиям по ГОСТ 2939-63, а также плотности жидкости и температуры рабочей среды.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98982-26 | |||||||||||||||
| Действует | по 16.07.2031 | |||||||||||||||
| Наименование | Счетчики-расходомеры массовые | |||||||||||||||
| Модель | Прамер-М | |||||||||||||||
| Модификации |
К С П На испытания представлены: Прамер М-K, DN 15 Прамер М-С, DN 25 Прамер М-П, DN 25 |
|||||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4240e4aa-b4b6-3da1-05c0-cddf472f6965 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Метрология и Автоматизация», РОССИЯ, 443013, Самарская обл., г. Самара, ул. Киевская, д. 5а
Поверка
| Методика поверки / информация о поверке |
РТ-МП-398-208-2026 ГСИ. Счетчики-расходомеры массовые Прамер-М. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
при измерении расхода и/или количества жидкости
4 года
при измерении расхода и/или количества газа
1 год
при измерении расхода и/или количества нефти
1 год
канал измерения плотности
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98982-26: Описание типа
2026-98982-26.pdf
|
Скачать | 528.6 КБ | |
|
98982-26: Методика поверки
РТ-МП-398-208-2026
2026-mp98982-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Счетчики-расходомеры массовые Прамер-М (далее - расходомеры) предназначены измерений массового расхода и массы жидкости (в том числе нефти) и газа, определения объемного расхода и объема жидкости (в том числе нефти), объемного расхода (объема) газа приведенного к стандартным условиям по ГОСТ 2939-63, а также плотности жидкости и температуры рабочей среды.
Описание
Принцип работы расходомеров основан на измерении сил Кориолиса, возникающих при движении измеряемой среды по трубке. Источник колебаний (генератор колебаний) расположенный в центральной части корпуса совершает поперечные колебания с частотой вынуждающей силы. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубок и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.
Расходомеры состоят из датчика измерения расхода (далее - датчик) с встроенным термометром сопротивления и преобразователя сигнала (далее - электронный блок). Датчик представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи термометра сопротивления.
Сигналы с датчика и термометра сопротивления поступают на электронный блок, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью импульсного выхода, частотного выхода, токового выхода, цифровых выходов HART, RS-485 (Modbus). Электронный блок может иметь жидкокристаллический или светодиодный дисплей и элементы управления в виде кнопок.
Расходомеры выпускаются в интегрированном исполнении, когда датчик и электронный блок объединены в единую конструкцию, или раздельном исполнении, когда датчик и электронный блок разнесены на расстоянии и соединяются при помощи кабеля.
Расходомеры сертифицированы для работы во взрывоопасных зонах с видами взрывозащиты: взрывонепроницаемая оболочка и искробезопасная цепь.
Расходомеры изготавливаются в следующих исполнениях:
К - версия высокого давления;
С - криогенная версия;
П - прямотрубная версия.
Общий вид расходомеров представлен на рисунке 1. Цвет корпуса, электронного блока может отличаться в зависимости от типа покрытия и требований потребителей.
Заводские номера расходомеров имеют цифровой формат и наносятся на маркировочную табличку типографическим методом. Внешний вид маркировочной таблички с указанием мест нанесения заводского номера приведен на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
Защита расходомера от преднамеренного изменения ПО через внутренний интерфейс обеспечивается нанесением заводской пломбы изготовителя на крепежный винт платы электронного блока, ограничивающий доступ ее подключения к сторонним устройствам. Изображение места пломбирования приведено на рисунке 3.
а) исполнение К
б) исполнение С
в) исполнение П

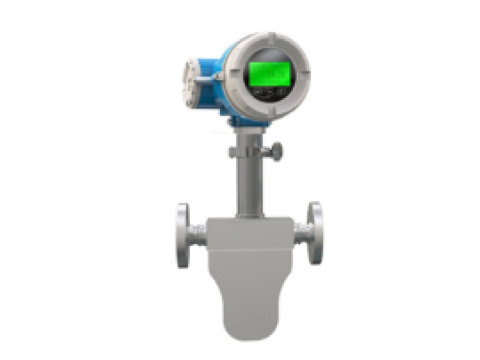

Рисунок 1 - Общий вид счетчиков-расходомеров массовых Прамер-М
прсм
Датчик зайоЭской номер' Диапазон расхайп, т/ч
25037
0.66-13.2
Калибровочный коэф, г/с/мкс 341,4
Температура изм. сре0ы,*С Маркировка взрывозащиты
место нанесения заводского номера
Грамер-М МАГУ.407281.002 ТУ
-4,0-0IN-SS-0,5-L-2-C-1-T2-0-Ex2-L
-196 .... +85
1ExibIIETlft X Масса, кг
Диаметр номинальный Дойленив расчетное, МПа Номинальное напряжение, В Степень защиты
Материал проточной чпсти/карпуси AISI 316L/304
□N25 PN4,0 24DC IF67 9/
ТР ТС 012/2011
Дато изготовления 01.2025г. СВелоно 6 России
l,0-DIN-SS-05-L-2-C-1-T2-0-Ex2-L
Электронный блок зойоЗской номер 25037
Степень защиты IP67
Массц кг
МаркираСкп Взрывозащиты 1Ех db [ib Gb] НС Тб Gh X
TP ТС 012/2011
□П
Номинальное напряжение. В
Потребляемая мощность, Вт
Температура акр. среды,°C
24 ОС
15
-40s U $65
Открыйать, отключай от сети iri <0, гпг
Лшто изготовления 012025г [делено ti России till
Счетчик^рВещйамер мгсеобый Поонео-М МАГУ.4.О728ЮО2 ТВ
место нанесения знака утверждения типа а)
место нанесения заводского номера
Счетчик-расхаЗамер массрЬлгТрамер-М МАГУ.407281.002 ТУ
КоЗ nporep-M^j^M-SS-0.5-S-2-C-1-T1-0-Ex1-0
Датчик эайойской номер «с25 0 36
Диапазон расхойа, т/ч 0,21-4,2
Калибровочный коэф, г/с/мкс 125,7
Температура изм. среЗы,"С -40 .... +85
Мотериол прстпчнаи части/корпуса AISI 316L/304
Диаметр номинальный Мление расчетное, МПа Масса, кг
DN15
PN25
7,4
ТР ТС 012/2011
Дата изготовления 07.2025г. СВелана й России
Счетчи^рвс
Кор, Промер-
Дата изготовления 07.2025г.
Степень защиты IP67
Масса, кг 7,4
Электронный блок забоЭскои к Номинальное напряжение. В Потребляемая мощность, Вт Температура акр. среды,°С Маркировка Взрывозащиты ТР ТС 012/2011
25036
24 ОС
15
Im* 5+55 1Ех db ibli: Т5 Gb X
□О___
Сделано В Pcccuii_-jE^’^^ ЕВЕ
содснер массовый Прснео-М МАГУ.407281.002 ТУ
TW5X25-G-5S-O.5-5-2-C-1-T1-O-Ex1-G
место нанесения знака утверждения типа
б)
а) маркировочная табличка на раздельном исполнении;
б) маркировочная табличка на интегральном исполнении
Рисунок 2 - Внешний вид маркировочных табличек

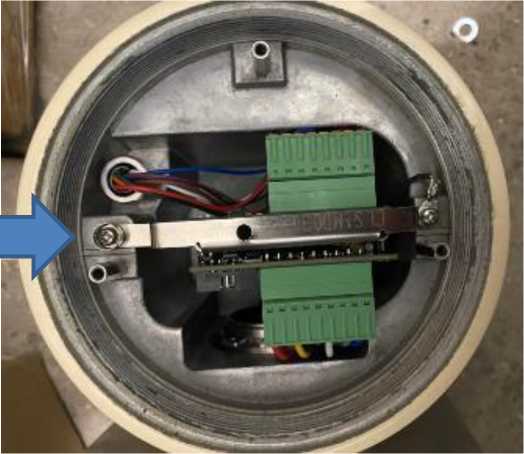

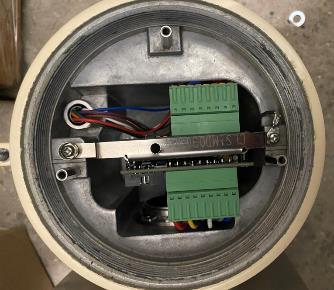

Рисунок 3 - Указание места пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, температуру измеряемой среды. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее расходомера, преобразование измеренных значений в частотный, импульсный, цифровой или токовый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии ПО |
Ca_Ver X |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||||
|
Исполнение расходомера |
К |
С | ||||||
|
Диаметр условного прохода, DN, мм |
4 |
8 |
15 |
8 |
25 |
40 |
50 |
80 |
|
Диапазон измерений массового расхода жидкости, Gмж, т/ч 1) |
от 0,03 до 0,6 |
от 0,075 до 1,5 |
от 0,21 до 4,2 |
от 0,075 до 1,5 |
от 0,66 до 13,2 |
от 1,5 до 30,0 |
от 1,95 до 51 |
от 8,7 до 174 |
|
Диапазон измерений массового расхода газа, Спи; т/ч |
от 0,03 до 0,6 |
от 0,075 до 1,5 |
от 0,21 до 4,2 |
- |
- |
- |
- |
- |
|
Диапазон измерений объемного расхода жидкости, Qvж, м3/ч |
от Gмж тпС1000/рж- до Gмж та^ИКЮ/рж | |||||||
|
Стабильность нуля, т/ч |
0,00006 |
0,00012 |
0,00036 |
0,00012 |
0,0006 |
0,0012 |
0,0015 |
0,003 |
|
Пределы допускаемой относительной погрешности измерений массы, (массового расхода) жидкости, 5(м.ж), % ^) |
±0,15; ±0,2; ±0,25; ±0,5; ±1,0 |
±0,103); ±0,153); ±0,23); ±0,253); ±0,5; ±1,0 | ||||||
|
Пределы допускаемой относительной погрешности измерений массы, (массового расхода) газа, 5м.г , % 2) |
±0,5; ±1,0 |
- | ||||||
|
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) жидкости, <\,.ж % |
±^м.ж2 + (100 • Мр)2 4) | |||||||
|
Диапазон измерений плотности рабочей среды, кг/м3 |
от 650 до 2000 | |||||||
|
Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях 6vr, % |
±1,0 |
- | ||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики | |
|
Исполнение расходомера |
К |
С |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости(газа), Др, кг/м3 |
±1,0 | |
|
Диапазон измерений температуры,°С |
от -40 до +80 |
от -196 до +80 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры °С |
±(0,6+0,01*t)5) | |
|
1) Установлены пределы допускаемой относительной погрешности при динамическом диапазоне 1:10. При динамическом диапазоне 1:20 пределы допускаемой относительной погрешности измерений массы, (массового расхода) жидкости, рассчитывать по формуле ±^ж+£1оо) где Z - стабильность нуля, т/ч; QM - измеренное значение расхода, т/ч. При поверке расходомеров с пределами допускаемой относительной погрешности измерений массового расхода и массы жидкости ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установки на базе эталонных расходомеров массовых, пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % и ±0,25 % соответственно. 2) В зависимости от исполнения, конкретные значения указаны в паспорте. 3) При температуре измеряемой среды от минус 40 °С до плюс 80 °С; 4) Др - пределы допускаемой основной абсолютной погрешности измерений плотности, кг/м3; р - измеренное значение плотности среды, кг/м3; 5) t - температура измеряемой среды, °С Gмж min - минимальное значение диапазона измерений массового расхода жидкости для конкретного типоразмера, т/ч Gмж max - максимальное значение диапазона измерений массового расхода жидкости для конкретного типоразмера, т/ч рж - плотность измеряемой жидкости, кг/м3. Диапазон индикации значения плотности рабочей среды от 200 до 2000 кг/м3. | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики | ||||
|
Исполнение расходомера |
П | ||||
|
Диаметр условного прохода, DN, мм |
8 |
15 |
25 |
40 |
50 |
|
Диапазон измерений массового расхода жидкости, Gмж, т/ч1) |
от 0,075 до 1,5 |
от 0,66 до 13,2 |
от 1,5 до 30,0 |
от 2,55 до 51,0 |
от 1,95 до 174,0 |
|
Диапазон измерений массового расхода газа, Gm^ т/ч |
от 0,075 до 1,5 |
от 0,66 до 13,2 |
от 1,5 до 30,0 |
от 2,55 до 51,0 |
от 1,95 до 174,0 |
|
Диапазон измерений объемного расхода жидкости, Qvж, м3/ч |
от Gмж miir'1000/рж до Gмж ша^ЮСЮ/рж | ||||
|
Стабильность нуля, т/ч |
0,00012 |
0,00036 |
0,0006 |
0,0012 |
0,0015 |
|
Пределы допускаемой относительной погрешности измерений массы, (массового расхода) жидкости, 6(м.ж), % 2) |
±0,15; ±0,2; ±0,25; ±0,5; ±1,0 | ||||
|
Пределы допускаемой относительной погрешности измерений массы, (массового расхода) газа, 5м.г , % 2) |
±0,5; ±1,0 | ||||
|
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) жидкости, 5^ж % |
±J<W + (100 • Др/р)2 3) | ||||
|
Диапазон измерений плотности рабочей среды, кг/м3 |
от 650 до 2000 | ||||
|
Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях 6vr, % |
±1,0 | ||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Исполнение расходомера |
П |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости(газа), Др , кг/м3 |
±1,0 |
|
Диапазон измерений температуры, °С |
от -40 до +80 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры °С |
±(0,6+0,014) 4) |
|
1) Установлены пределы допускаемой относительной погрешности при динамическом диапазоне 1:10. При динамическом диапазоне 1:20 пределы допускаемой относительной погрешности измерений массы, (массового расхода) жидкости, рассчитывать по формуле ±(s»+£1oo) где Z - стабильность нуля, т/ч; QM - измеренное значение расхода, т/ч. При поверке расходомеров с пределами допускаемой относительной погрешности измерений массового расхода и массы жидкости ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установки на базе эталонных расходомеров массовых, пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % и ±0,25 % соответственно. 2) В зависимости от исполнения, конкретные значения указаны в паспорте. 3) Др - пределы допускаемой основной абсолютной погрешности измерений плотности, кг/м3; р - измеренное значение плотности среды, кг/м3; 4) t - температура измеряемой среды, °С Gмж min - минимальное значение диапазона измерений массового расхода жидкости для конкретного типоразмера, т/ч Gмж max - максимальное значение диапазона измерений массового расхода жидкости для конкретного типоразмера, т/ч рж - плотность измеряемой жидкости, кг/м3. Диапазон индикации значения плотности рабочей среды от 200 до 2000 кг/м3. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
Исполнение расходомера |
К |
С |
П | ||
|
Давление измеряемой среды, избыточное, МПа, не более1) |
87,5 |
45,0 |
25,0 |
1,6/2,5/4,0 |
1,6/2,5/4,0 |
|
Температура измеряемой среды, °С |
от -40 до +85(+80)3) |
от -196 до +85(+80)3) от -402) до +85 (+80)3) |
от -40 до +85(+80)3) | ||
|
Выходные сигналы: - токовый, мА, (использовать только для индикации) - частотный Гц - импульсный г/имп - цифровой |
от 4 до 20 от 0 до 10 000 от 0,025 до 1000000 Modbus, RS-485, HART | ||||
|
Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В |
от 15 до 36 от 198 до 250 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -40 до +70 (+55)3) 95 | ||||
|
Потребляемая мощность, Вт, не более |
15 | ||||
|
Маркировка взрывозащиты: Интегральное исполнение Дистанционное исполнение - датчик - электронный блок |
1Ex db ib IIC T6 Gb Х 1Ex ib IIC T6 Gb Х 1Ex db [ib Gb] IIC T6 Gb Х | ||||
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP67 | ||||
|
1) В зависимости от исполнения; 2) Для расходомеров с 6(м.ж), %: ±0,15; ±0,2; ±0,25; 3) Для взрывозащищенного исполнения. | |||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, часов |
120000 |
Знак утверждения типа
Наносится на маркировочные таблички расходомеров методом лазерной гравировки или способом фотолитографии, а на титульные листы паспорта и руководства по эксплуатации - полиграфическим методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчики-расходомеры массовые |
Прамер-М |
1 шт. |
|
Паспорт |
МАГУ.407281.002ПС |
1 экз. |
|
Руководство по эксплуатации |
МАГУ.407281.002РЭ |
1 экз. |
Сведения о методах измерений
Приведены в п. 1.1.5 «1.1.5 Устройство и работа» МАГУ.407281.002РЭ. Руководства по эксплуатации «Счетчики-расходомеры массовые Прамер-М».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 01.11.2026 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
МАГУ.407281.002ТУ «Счетчики-расходомеры массовые ПРАМЕР-М». Технические условия».
- Погрешность не более 1%
- DN 25-6000 мм
- Температура жидкости до +160 С°
- Доля примесей до 5%
- Скорость потока 0,01-12 м/с
- Погрешность ±1%
- DN 15-6000 мм
- Температура жидкости до +160°С
- Доля примесей до 5%
- Погрешность 1%
- DN 150 - 6000 мм
- Скорость потока от 0.02 м/с
- Ширина канала 200 - 10000 мм
- Автономное питание: Да
- Погрешность 0,1%
- DN 10 - 200 мм
- Давление До 10 МПа
- Измеряемая среда Жидкость
- Повторяемость 0,1%
- Температура среды -50 - +300°С
- Погрешность 0,5% (спецзаказ - 0,25%)
- DN 10 - 1600 мм
- Температура жидкости от -40 С° до +180 С°
- Давление 0,6 - 42 МПа
- Погрешность 0,5% (спецзаказ - 0,25%)
- DN 10 - 150 мм
- Температура жидкости от -40°С до +180°С
- Давление до 4,0 МПа
